5.2. Виды освещения и их нормирование

Естественное освещение. Освещение в производственных помещениях в светлое время суток осуществляется естественным источником света Ц небосводом. Естественное освещение создается в помещениях с постоянным пребыванием людей. Оно может отсутствовать в помещениях с кратковременным пребыванием людей и где наличие света недопустимо по технологическим условиям работы.

Виды естественного освещения: боковое (через окна), верхнее (через зенитные фонари) и комбинированное. Применение той или иной системы естественного освещения зависит от назначения и размеров помещения, расположения его в плане здания, а также от светового климата местности.

Интенсивность естественного освещения оценивается коэффициентом естественного освещения (КЕО), показывающего, во сколько раз освещенность в помещении меньше освещенности наружной.

Нормируется значение КЕО по СНиП 23-05-95 УЕстественное и искусственное освещениеФ с учетом характера зрительной работы, разряда и подразряда зрительной работы, контраста объекта с фоном, характеристики фона, вида естественного освещения, совмещенного освещения и светового климата, где расположено здание. КЕО находится в пределах от 0,1 до 6%. Нормативные значения КЕО приведены в табл. 5.1.

В СНиП приведены нормативные значения КЕО для зданий, расположенных в III поясе светового климата РФ. Для зданий, расположенных в I, II, IV, V поясах светового пояса РФ, нормированные значения КЕО определяются по формуле

(5.1)

где mN Ц коэффициент светового климата (N Ц номер группы обеспеченности естественным светом для административного района).

В небольших помещениях при боковом естественном освещении нормируется минимальное значение КЕО на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (рис. 5.1):

Х при одностороннем освещении Ц в точке, расположенной на расстоянии 1 м от противоположной стены, наиболее удаленной от световых проемов;

Х при двустороннем освещении Ц в точке посередине помещения.

Под условной рабочей поверхностью понимается поверхность, расположенная на высоте 0,8 м от пола.

При верхнем и комбинированном освещении нормируется среднее значение КЕО в точках, расположенных на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности. Первая и последняя точки принимаются на расстоянии один метр от поверхности стен (перегородок) или осей колонн. Среднее значение КЕО определяется по формуле

(5.2)

где n Ц число точек измерения;

e1, е2, е3, еn Ц КЕО в точках измерения, лк.

Таблица 5.1

Нормативные значения КЕО для естественного и совмещенного освещения

Характеристика

зрительной

работы

Разряд зрительной работы

Естественное

освещение

Совмещенное

освещение

при верхнем или комбинированном освещении

при боковом освещении

при верхнем или комбинированном освещении

при боковом освещении

Наивысшей точности

I

_

_

6,0

2,0

Очень высокой точности

I

_

_

4,2

1,5

Высокой точности

I

Ц

Ц

3,0

1,2

Средней точности

I

4,0

1,5

2,4

0,9

Малой точности

V

3,0

1,0

1,8

0,6

Очень малой точности

VI

3,0

1,0

1,8

0,6

Работа со светящимися материалами

VII

3,0

1,0

1,8

0,6

Общее наблюдение за ходом производственного процесса

VIII

3,0

1,0

1,8

0,6

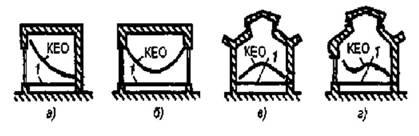

Рис. 5.1. Распределение КЕО при различных видах естественною освещения: а Ц одностороннее боковое освещение; б Ц двустороннее боковое освещение; в Ц верхнее освещение; г Ц комбинированное освещение; 1 Ц уровень рабочей поверхности

Искусственное освещение подразделяется на рабочее, аварийное, охранное и дежурное. Рабочее освещение предусматривается для всех помещений, зданий, предназначенных для работы.

Система искусственного освещения подразделяется на системы общего, местного и комбинированного освещения.

Система общего освещения подразделяется на общее равномерное и общее локализованное. Общее равномерное освещение обеспечивает требуемые условия видимости по всей освещаемой площади в результате равномерного расположения светильников на относительно большой высоте под потолком. Общее локализованное освещение определяется расположением оборудования. Систему комбинированного освещения применяют там, где требуется точность выполняемого процесса и где общее освещение создает тени на рабочих поверхностях, расположенных вертикально или наклонно. При комбинированном освещении кроме светильников общего освещения применяют местные светильники на рабочих местах с непросвечивающимися отражателями. Применение одного местного освещения не допускается. Это вызвано тем, что резкая неравномерность освещенности на рабочем месте и в помещении снижает работоспособность зрения и вызывает его утомление.

Аварийное освещение подразделяется на освещение безопасности и эвакуационное. Освещение безопасности предусматривается в случаях, если отключение рабочего освещения и связанное с этим нарушение обслуживания оборудования и механизмов может вызвать взрыв, пожар, отравление людей; длительное нарушение технологического процесса. Освещение безопасности должно создавать на рабочих поверхностях в производственных помещениях и на территории предприятий, требующих обслуживания при отключении рабочего освещения, наименьшую освещенность в размере 5% освещенности, нормируемой для рабочего освещения от общего освещения, но не менее 2 лк внутри зданий и не менее 1 лк для территории предприятия.

Эвакуационное освещение должно обеспечивать наименьшую освещенность на полу основных проходов (или на земле) и на ступенях лестниц: в помещениях Ц 0,5 лк, на открытых территориях Ц 0,2 лк.

Охранное освещение должно предусматриваться вдоль границ территории, охраняемой в ночное время. Освещенность должна быть не менее 0,5 лк на уровне земли в горизонтальной плоскости или на уровне 0,5 м от земли на одной стороне вертикальной плоскости, перпендикулярной к линии границы. В производственных помещениях освещенность проходов, где работа не производится, должна составлять не более 25% нормируемой освещенности, создаваемой светильниками общего освещения, но не менее 75 лк при разрядных лампах и не менее 30 лк при лампах накаливания.

В СНиП 23-05-95 УЕстественное и искусственное освещениеФ установлены уровни освещенности рабочих мест и производственных помещений в зависимости от характера зрительной работы, разряда и подразряда зрительной работы, контраста объекта с фоном и характеристики фона, системы освещения и находятся в пределах от 5000 до 20 лк при любом наблюдении за ходом производственного процесса.

Нормативные значения освещенности приведены в табл. 5.2.

Таблица 5.2

Нормативные значения освещенности

Наименьший или

Подразряд зрительной работы

Контраст объекта различения с фоном

Освещенность,

лк

Характеристика зрительной работы

эквивалентный размер объекта различения, мм

Разряд зрительной работы

Характеристика

фона

при

комбинированном

освещении

при

общем освещении

1

2

3

4

5

6

7

8

Наивысшей

точности

Менее 0,15

I

а

Малый

Темный

5000

Ц

б

Малый

Средний

Средний

Темный

4000

3500

1250

1000

в

Малый

Большой

Светлый

Темный

2500

2000

750

600

г

Средний

Большой

Светлый

Светлый

1500

1250

400

300

Очень высокой точности

От 0,15 до 0,3

I

а

Малый

Темный

4000

-

б

Малый

Средний

Средний

Темный

3000

2500

750

600

в

Малый

Большой

Светлый

Темный

2000

1500

500

400

г

Средний

Большой

Светлый

Средний

1000

750

300

200

Высокой точности

От 0,3 до 0,5

I

а

Малый

Темный

2000

500

б

Малый

Средний

Средний

Темный

1000

750

300

200

в

Малый

Большой

Светлый

Темный

750

600

300

200

г

Средний

Светлый

400

200

Средней точности

От 0,5 до 1,0

I

а

Малый

Темный

750

300

б

Малый

Средней

500

200

в

Малый

Большой

Светлый

Темный

750

600

300

200

г

Средний

Светлый

400

200

Малой точности

От 1,0 до 5,0

V

а

Малый

Темный

400

300

б

Малый

Средний

-

200

в

Малый

Светлый

-

200

г

Средний

Средний

400

200

Очень малой точности

Более 5,0

VI

Независимо от характеристик фона и контраста объекта с фоном

200

Кроме количественных нормируются и качественные показатели освещенности. Показатель ослепленности от светильников общего освещения не должен превышать значений 10-40%.

Яркость рабочей поверхности не должна превышать значений, приведенных в табл. 5.3.

Таблица 5.3

Нормативные значения яркости поверхности

Площадь рабочей поверхности, м2

Наибольшая допустимая яркость, кд/м2

Менее 1  10-4

2000

От 1  10-4 до 1  10-3

1500

От 1  10-3 до 1  10-2

1000

От 1  10-2 до 1  10*1

750

Более 1  10-1

500

Коэффициент пульсации освещенности на рабочих поверхностях при питании источников света током частотой менее 300 Гц не должен превышать значений 10-20%.

В помещениях, где возможно возникновение стробоскопического эффекта, необходимо включать соседние лампы в три фазы питающего напряжения или включать их в сеть с электронными пускорегулирующими аппаратами.
