Министерство образования и науки российской федерации

Федеральное государственное автономное образовательное учреждение высшего профессионального образования

Национальный исследовательский ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ МИСиС

Кафедра технологии литейных процессов

Белов Н.А., Пикунов М.В., Лактионов С.В., Базлова Т.А., Таволжанский С.А., Баженов В.Е., Самошина М.Е., Алабин А.Н., Фадеев А.В., Асеев А.В.

под общей редакцией проф, д.т.н. Белова Н.А.

Методические указания на выполнение магистерской диссертации:

курсовые работы и проекты по направлению подготовки, научно-исследовательская работа, подготовка, оформление и защита выпускной квалификационной работы

Направление подготовки 150400 – Металлургия,

Программы Инновационные литейные технологии,

Жидкофазные технологии соединения материалов

Москва, 2013

Содержание

Введение

1. Методические указания на выполнение курсовой работы по направлению подготовки №1 (КР №1) Создание электронной базы современных публикаций по теме магистерской диссертации и их анализ

1.1 Цель и задачи КР №1

1.2 Порядок выполнения КР №1

2. Методические указания на выполнение курсовой работы по направлению подготовки №2 (КР №2) Создание электронной базы современных патентов по теме магистерской диссертации и их анализ

2.1 Цель и задачи КР №2

2.2 Порядок выполнения и сдачи КР №2

3. Методические указания по выполнению курсового проекта по направлению подготовки №1 (КП №1) Выбор методики для проведения ускоренных испытаний по теме диссертации и проектирование установки либо Разработка компьютерной модели вычислительного эксперимента для реализации данной методики

3.1 Цель и задачи КП №1

3.2 Порядок выполнения и сдачи КП №1

4. Методические указания по выполнению курсового проекта №2 по направлению подготовки (КП №2) Разработка технической документации, формы и правила оформления документов общего назначения, используемых в литейном производстве.

4.1 Цель и задачи КП №2

4.2 Порядок выполнения и сдачи КП №2

4.3 Общие положения

5. Методические рекомендации по выполнению курсовой научно-исследовательской работы (КНИР)

5.1 Цель и задачи КНИР. Тематика КНИР

5.2 Порядок выполнения и защиты КНИР

5.3 Объем и содержание пояснительной записки

5.3.1. Общие требования

5.3.2 Содержание составных частей и разделов отчета

5.3.2.1 Реферат

5.3.2.2 Введение

5.3.2.3 Аналитический обзор литературы

5.3.2.4 Обоснование выбранного направления

5.3.2.5 Разделы, отражающие методику исследования, содержание и анализ результатов КНИР

5.3.2.6 Использование ЭВМ в работе

5.3.2.7 Выводы и рекомендации

5.3.2.8 Приложения

6. Требования к оформлению пояснительной записки к курсовым работам, проектам и КНИР

6.1.Общие требования

6.2 Основные требования к таблицам, иллюстрациям, формулам, написанию и

обозначению единиц физических величин

6.3 Список использованных источников

6.4 Приложения

7. Требования и рекомендации по подготовке, оформлению и защите выпускной квалификационной работы магистра

7.1 Общие положения

7.2 Выбор и утверждение тем выпускных квалификационных работ магистров

7.3 Подготовка и защита выпускных квалификационных работ магистров

7.4 Содержание и рекомендуемая структура выпускной квалификационной работы

7.5 Оформление выпускной квалификационной работы

7.6 Рецензия на выпускную квалификационную работу магистра

Приложения

ВВЕДЕНИЕ

Выполнение выпускной квалификационной работы магистра (магистерская диссертация) является главным итогом обучения студента в магистратуре. Работа на ней начинается с начала 1 семестра с выдачи задания и заканчивается в конце 4 семестра защитой на заседании Государственной аттестационной комиссии (ГАК). Данная работа включает в себя несколько учебных дисциплин, связанных между собой, как это показано на рис.1.

В первом семестре магистранты выполняют первые части двух курсовых работ (КР-1, Ч.1 и КР-2, Ч.1) и 2 двух курсовых проектов (КП-1, Ч.1 и КП-2, Ч.1) по теме магистерской диссертации, а также первую часть курсовой научно-исследовательской работы (КНИР, Ч.1). Обучение во втором семестре включает в себя выполнение второй части курсовой научно-исследовательской работы (КНИР, Ч.2), а затем первой научно-исследовательской практики (Практика-1). В третьем семестре магистранты заканчивают выполнение курсовых работ (КР-1, Ч.2 и КР-2, Ч.2), курсовых проектов (КП-1, Ч.2 и КП-2, Ч.2) и курсовой научно-исследовательской работы (КНИР, Ч.3). Последний (четвертый) семестр начинается с выполнения второй практики (Практика-2) и завершается собственно работой над магистерской диссертацией (включая ее защиту). Последняя в окончательном виде включает в себя все выше перечисленные дисциплины.

Данное пособие содержит методические указания по выполнению учебных дисциплин, направленных на выполнение магистерской диссертации по направлению 150400 (Металлургия) с учетом дополнительных требований кафедры ТЛП. Пособие предназначено для магистрантов, обучающихся по программам Инновационные литейные технологии и Жидкофазные технологии соединения материалов.

Рис.1. Связь между учебными дисциплинами, выполняемых в рамках квалификационной работы магистра

Выполнение курсовой работы №1 Создание электронной базы современных публикаций по теме магистерской диссертации и их анализ (КР №1) – один из базовых этапов обучения магистранта на кафедре технологии литейных процессов (ТЛП) НИТУ МИСиС, во время которого формируется его умение находить и анализировать современную литературу с использованием компьютерных технологий. КР №1 является обязательной для каждого студента-магистранта и выполняется в сроки, предусмотренные учебным планом магистерской подготовки по программам Инновационные литейные технологии и Жидкофазные технологии соединения материалов (направление подготовки 150400 – Металлургия).

Первичные умения работы с литературой, включая современные журналы, доступные в электронном формате, студенты получают во время обучения в бакалавриате по направлению Металлургия, в частности, при выполнении КНИР на 4 курсе.

Выполнение КР №1 базируется на информационных ресурсах, доступных в НИТУ МИСиС, в частности, издательства Elsevier (Эльзевир) (www.sciencedirect.com), издательства SPRINGER (www.springerlink.com), научной электронной библиотеки eLIBRARY ( информационно-аналитического центра ВИНИТИ и др. (см. на сайте электронной библиотеки НТБ НИТУ МИСИС:

1.1 Цель и задачи КР №1

Курсовая работы №1 имеет своей целью реализацию способностей и развитие навыков студента самостоятельно и творчески анализировать современную литературу с использованием компьютерных технологий для эффективного решения конкретных задач, определенных в задании на магистерскую диссертацию.

Задачи, поставленные в КР №1, направлены на достижение как научного, так и прикладного результата. При этом студент должен уяснить в целом сущность проблемы, частью которой является его магистерская работа. В результате выполнения КР №1 студент должен научиться:

с использованием электронных информационных ресурсов искать современные публикации по заданной теме;
с использованием современных программных продуктов проводить первичную обработку отобранных публикаций;
квалифицированно анализировать, обсуждать и обобщать полученные в ходе информационного поиска результаты, включая их количественную оценку (по годам, странам, исследовательским организациям и группам, направленности исследований и т.д.);
огично и технически грамотно формулировать выводы по анализу публикаций; обосновывать постановку экспериментов для выполнения магистерской диссертации

Результаты, полученные при выполнении КР№1, используются при написании литературного обзора в рамках выполнения КНИР и, в конечном итоге, при написании магистерской диссертации.

1.2 Порядок выполнения и сдачи КР №1

КР №1 выполняется в компьютерном классе кафедры ТЛП (А-126) или в компьютерных классах НТБ НИТУ МИСиС в 1 и 3 семестрах в часы, предусмотренные учебным планом для самостоятельной работы. Задание на выполнение КР №1 составляется и выдается научным руководителем по установленной форме (приложение 1.1) с учетом специализации и будущей темы магистерской диссертации, которая утверждается кафедрой ТЛП. Научный руководитель отвечает за правильную научную и методическую постановку и эффективную организацию работы магистранта, в максимальной степени обеспечивает его самостоятельность, создает условия для проявления им инициативы.

КР №1 состоит из двух частей (Ч1 и Ч2), Ч1 выполняется в 1-ом семестре, а Ч2 – в 3-м семестре. Защита КР №1 проводится в конце 3-го семестра. В конце 1-го семестра проводится промежуточный зачет по результатам выполнения Ч1 (с оценкой). Каждый этап оформляется самостоятельным отчетом (приложение 1.2).

При оформлении бланка задания и титульного листа отчета необходимо учитывать возможные изменения в названиях структурных подразделений (университета, института, кафедры и т.д.)

Выполненная работа оформляется в виде пояснительной записки в соответствии с приложениями 1.1-1.4. Электронная база включает статьи в формате pdf и отобранные иллюстрации (микроструктуры, графики, схемы и т.д.) и создается формате doc (рисунки отдельно в формате jpg). В электронную базу входят также аннотации (приложение 1.5). Общее количество статей и иллюстраций определяет руководитель (рекомендуется не менее 50 статей и не менее 200 иллюстраций). Подрисуночные подписи даются на английском языке (как в оригинале) и в переводе на русский язык (см. приложение 1.6). Большая часть электронной базы публикаций (70-80%) создается при выполнении Ч1.

При выполнении Ч2 магистрант добавляет новые статьи и иллюстрации, появившиеся за последний год. На основе собранных статей проводится их анализ, в частности выявляются наиболее активные организации и авторы (см. табл. 1.1 и 1.2). Итогом КР №1 являются общие выводы, отражающие тенденции научных работ в исследуемой области, рекомендации, которые следует использовать при выполнении магистерской диссертации (пример оформления приведен в приложение 1.7).

Табл. 1.1

№	Организация	Публикация (№ в базе)	Всего публикаций
1	University of Birmingham (UK)	3, 5, 12, 13, 18, 22, 24, 45	8
2	General Electric Company (USA)	1, 11, 56, 57, 63	5
3	Е	Е	Е

Табл. 1.2

№	Автор (организация)	Публикация (№ в базе)	Всего публикаций
1	T. Smith (Alcoa Tech.Center)	3, 5, 13, 22, 45	5
2	H.Burg (GfE Metalle und Materialien GmbH, Germany)	1, 11, 56, 57	4
3	Е	Е	Е

Выполнение курсовой работы №2 Создание электронной базы современных патентов по теме магистерской диссертации и их анализ (КР №2) – один из базовых этапов обучения магистранта на кафедре технологии литейных процессов (ТЛП) НИТУ МИСиС, во время которого формируется его умение находить и анализировать современные патенты с использованием компьютерных технологий. КР №2 является обязательной для каждого студента-магистранта и выполняется в сроки, предусмотренные учебным планом магистерской подготовки по программам Инновационные литейные технологии и Жидкофазные технологии соединения материалов (направление подготовки 150400 – Металлургия).

Основные положения патентного права и особенностей охраны объектов интеллектуальной собственности, сведения о защите прав авторов и патентодержателей, а также содержание и структуру охранных документов студенты получают во время обучения в магистратуре на первом семестре по направлению Металлургия.

Выполнение КР №2 базируется на информационных ресурсах (патентных базах) доступных через интернет, находящихся в открытом доступе, а также доступных в НИТУ МИСиС, в частности, полная база данных патентного поиска и патентных данных (www.freepatentsonline.com), сайт цифровой библиотеки Всемирной организации по интеллектуальной собственности (World Intellectual Property Organization www.wipo.int), сайт европейского патентного ведомства (European Patent Office www.epo.org), сайт американского патентного ведомства (United States Patent and Trademark Office www.uspto.gov), информационно-поисковая система Федерального института промышленной собственности ( портал для поиска патентов компании Questel (www.orbit.com, база доступна на компьютерах с IP-адресом НИТУ МИСиС), база данных реестра евразийских патентов (www.eapo.org) и др.

2.1 Цель и задачи КР №2

Курсовая работа №2 имеет своей целью реализацию способностей и развитие навыков студента самостоятельно и творчески анализировать современные патенты с использованием компьютерных технологий для защиты интеллектуальной собственности, созданной при выполнении магистерской диссертации.

В результате выполнения КР №2 студент должен научиться:

с использованием электронных информационных ресурсов искать современные патенты по заданной теме;
с использованием современных программных продуктов проводить обработку отобранных патентов включая их количественную оценку (по годам, странам, исследовательским организациям и группам, направленности исследований и т.д.);
квалифицированно анализировать, обсуждать и обобщать полученные в ходе информационного поиска результаты;
получить навыки проведения патентных исследований в заданной области по ГОСТ 15.011-96 (по определению технического уровня, выявлению тенденций развития, их патентоспособности, патентной чистоты);
получить навыки составления формулы изобретения (на основе экспериментальных результатов, полученных при выполнении магистерской диссертации).

Результаты, полученные при выполнении КР№2, используются при написании магистерской диссертации.

2.2 Порядок выполнения и сдачи КР №2

КР №2 выполняется в компьютерном классе кафедры ТЛП (А-126) или в компьютерных классах НТБ НИТУ МИСиС в 1 и 3 семестрах в часы, предусмотренные учебным планом для самостоятельной работы. Задание на выполнение КР №2 составляется и выдается научным руководителем по установленной форме (приложение 2.1) с учетом специализации и будущей темы магистерской диссертации, которая утверждается кафедрой ТЛП. Научный руководитель отвечает за правильную научную и методическую постановку и эффективную организацию работы магистранта, в максимальной степени обеспечивает его самостоятельность, создает условия для проявления им инициативы.

КР №2 состоит из двух частей (Ч1 и Ч2), Ч1 выполняется в 1-ом семестре, а Ч2 – в 3-м семестре. Защита КР №2 проводится в конце 3-го семестра. В конце 1-го семестра проводится промежуточный зачет по результатам выполнения Ч1 (с оценкой). Каждый этап оформляется самостоятельным отчетом (приложение 2.2).

Выполненная работа оформляется в виде пояснительной записки в соответствии с приложениями 2.1-2.8. Электронная база включает патенты в формате pdf, структурированные по отдельным папкам (согласно тематики). Общее количество патентов определяет руководитель (рекомендуется не менее 50 патентов). Большая часть электронной базы публикаций (70-80%) создается при выполнении Ч1.

При выполнении Ч2 магистрант добавляет патенты, появившиеся за последний год. На основе собранных патентов проводится их анализ, в частности выявляются наиболее активные организации и авторы (см. табл. 2.1 и 2.2). Итогом КР №2 являются общие выводы, отражающие тенденции патентования в исследуемой области.

Табл. 2.1

Пример списка организаций-патентовладельцев отобранных патентов

№	Патентовладелец	Патенты (№ в базе)	Всего патентов
1	General Electric Company (USA)	1-18, 20, 22, 23, 25, 26, 29, 31, 33-36, 38, 46, 55-58, 61, 63-66	40
2	Asea Brown Boveri Ltd	19, 24, 27, 28, 30, 32, 37, 39	8
3	Howmet Corporation	40, 41, 43-45	5

Табл. 2.2

Пример списка авторов отобранных патентов

№	Изобретатели (организация)	Патенты (№ в базе)	Всего патентов
1	Shyh-Chin Huang,аMichael F. X. Gigliotti, Jr. (General Electric Company)	1-18, 20, 22, 23, 25, 26, 29, 31, 33-36, 38, 46, 55-58, 61, 63-66	40
2	аMohamed Nazmy,аMarkus Staubli (Asea Brown Boveri Ltd)	19, 24, 27, 28, 30, 32, 37, 39	8
3	аNaoya Masahashi,аYouji Mizuhara,аMunetsugu Matsuo(Nippon Steel Corporation)	40, 41, 43-45	5

3. Методические указания по выполнению курсового проекта по направлению подготовки №1 (КП №1) Выбор методики для проведения ускоренных испытаний по теме диссертации и проектирование установки (либо Разработка компьютерной модели вычислительного эксперимента, для реализации данной методики)

Выполнение курсового проекта №1 (КП №1) Выбор методики для проведения ускоренных испытаний по теме диссертации и проектирование установки (либо Разработка компьютерной модели вычислительного эксперимента, для реализации данной методики) – один из базовых этапов обучения магистранта на кафедре технологии литейных процессов (ТЛП) НИТУ МИСиС, во время которого формируется его умение выбирать методику проведения эксперимента, проектировать экспериментальные установки, либо создавать компьютерные модели вычислительных экспериментов. КП №1 является обязательным для каждого студента-магистранта и выполняется в сроки, предусмотренные учебным планом магистерской подготовки по программам Инновационные литейные технологии и Жидкофазные технологии соединения материалов (направление подготовки 150400 – Металлургия).

3.1 Цель и задачи КП №1

Курсовой проект №1 имеет своей целью реализацию способностей и развитие навыков студента самостоятельно и творчески осуществлять выбор методики эксперимента и разработку экспериментальной установки, либо разработку компьютерной модели вычислительного эксперимента для эффективного решения конкретных задач, определенных в задании на магистерскую диссертацию.

Задачи, поставленные в КП №1, направлены на достижение как научного, так и прикладного результата. При этом студент должен уяснить в целом сущность проблемы, частью которой является его магистерская работа. В результате выполнения КП №1 студент должен научиться:

грамотно оценивать и описывать существующие методики и обосновывать их применение для конкретного научного или прикладного исследования;
квалифицированно выбирать и описывать методику исследования применительно к своей диссертационной работе, включая используемые материалы и оборудование, на котором будут проводиться работы;
грамотно проектировать установки, включая используемые материалы и оснастку, либо создавать компьютерные модели вычислительного эксперимента, применительно к тематике диссертационной работы.

Результаты, полученные при выполнении КП №1, используются при изложении методики проведения экспериментов в рамках выполнения КНИР и, в конечном итоге, при написании магистерской диссертации.

3.2. Порядок выполнения и сдачи КП№1

КП №1 выполняется в 1 и 3 семестрах в часы, предусмотренные учебным планом для самостоятельной работы. КП №1 состоит из двух частей (Ч1 и Ч2), Ч1 выполняется в 1-ом семестре, а Ч2 – в 3-м семестре.

Задание на выполнение КП №1 составляется и выдается научным руководителем по установленной форме (приложение 3.1) с учетом специализации и темы магистерской диссертации, которая утверждается кафедрой ТЛП. Правильная научная и методическая постановка и эффективная организация работы магистранта осуществляется научным руководителем, который обеспечивает его самостоятельность, создает условия для проявления им инициативы.

Защита КП №1 проводится в конце 3-го семестра. В конце 1-го семестра производится промежуточный зачет по результатам выполнения Ч1 (с оценкой). Каждый этап оформляется самостоятельным отчетом (приложение 3.2).

Выполнение КП №1 Ч1 базируется на информационных ресурсах доступных в НИТУ МИСиС.

юбое исследование начинается с анализа публикаций по теме проводимого исследования. Этот анализ позволяет выяснить, как именно подобные исследования проводятся другими учёными. В связи с этим, необходимо в первую очередь начать выполнение курсовой работы КР №1 Создание электронной базы современных публикаций по теме магистерской диссертации и их анализ.

При изучении статей необходимо обратить внимание на стандартные методики. Основное преимущество использования стандартных методик заключается в том, что заранее известна их погрешность и воспроизводимость. Результаты, полученные с помощью стандартных методик, будут намного понятнее коллегам учёным при прочтении диссертационной работы или статьи, опубликованной по результатам диссертационной работы. На этом этапе работы необходимо составить список всех найденных методик измерения изучаемого свойства с указанием их погрешности, при этом разделив их на стандартные (имеющиеся в ГОСТ) и нестандартные.

При выборе методики нужно постараться ответить на ряд важных вопросов:

Достаточно ли результатов, полученных с помощью выбранной методики, для доказательства факта или установления взаимосвязи между явлениями?
Не допускает ли результат иных истолкований?
Какими дополнительными измерениями можно опровергнуть эти иные толкования?
Не являются ли полученные результаты недочётами методики?

Ответы на эти вопросы позволят сузить круг рассматриваемых методик эксперимента и устранить заведомо неподходящие. Таким образом, наименований в ранее составленном списке должно стать меньше. При написании отчёта по КП №1 необходимо указывать причины, по которым та или иная методика (особенно если она является стандартной) была отвергнута.

Необходимо выяснить, какие из найденных в литературе методик имеются на кафедре или в университете вообще. Значительно проще выполнить всю работу от начала и до конца в стенах кафедры. Поэтому доступные методики должны иметь больший приоритет.

Сразу следует определиться с порядком величины ожидаемого эффекта. Погрешность измерения должна быть хотя бы на порядок меньше чем измеряемая величина. Например, разность концентраций определяемого элемента между центром и периферией дендритной ячейки по расчёту составляет 0,5% масс. Измерять эту разность методом микрорентгеноспектрального анализа, погрешность которого достигает 0,5 масс. % не представляется возможным.

Важно знать, какие побочные эффекты будут вносить дополнительные ошибки при использовании той или иной методики. Например, сама методика имеет допустимый порядок величины ошибки, но использование её в определённых случаях вносит эффект, который по порядку сравним с измеряемой величиной, а значит использование этой методики недопустимо. В случае металлургических экспериментов очень часто дополнительные ошибки вносит высокая температура (зачастую физические величины измеряют при комнатной температуре).

Не надо пытаться выбрать одну единственную методику для проведения всей серии экспериментов. Может оказаться (после первой постановки эксперимента), что она не подходит. Поэтому нужно иметь в виду несколько методик, но для первого выбрать одну, наиболее подходящую.

Методика должна быть верифицируема (проверяема). Выбор стандартной методики не гарантирует получение необходимых результатов. Важно иметь возможность опробовать методику на стандартных образцах (веществах), для которых измеряемая величина известна по справочным данным, или была определена на стороне более точным методом.

Отчет о выполнении КП №1 Ч1 должен включать в себя:

– список и описание существующих методик для проведения ускоренных испытаний по теме диссертации;

– анализ возможности применения выбранных методик для проведения ускоренных испытаний;

– разработку собственной методики, либо, адаптации существующей методики для проведения ускоренных испытаний.

Объем отчета о выполнении КП №1 Ч1 определяет научный руководитель.

КП №1 Ч2 выполняется на кафедре ТЛП НИТУ МИСиС, либо на предприятии, где магистрант проводит свои исследования в рамках магистерской диссертации, согласно заключенному договору между кафедрой и предприятием.

В рамках КП №1 Ч2 магистранту необходимо разработать проект установки (приспособления) для реализации выбранной методики для проведения ускоренных испытаний, либо разработать компьютерную модель вычислительного эксперимента (включая методику, граничные условия, ограничения и упрощения модели, а также анализ адекватности информационной модели объекту моделирования). Направление проекта КП №1 Ч2 (проект установки либо компьютерная модель вычислительного эксперимента) определяет научный руководитель, в зависимости от темы диссертации.

В случае разработки проекта установки отчет о выполнении КП №1 Ч2 должен включать в себя:

– подробный проект установки (приспособления) для проведения ускоренных испытаний, с описанием основных узлов;

– инструкция по эксплуатации (порядку работы) установки (приспособления);

– описание методики проведения ускоренных испытаний на спроектированной установке (приспособлении).

В случае разработки компьютерной модели вычислительного эксперимента отчет о выполнении КП №1 Ч2 должен включать в себя:

– обзор вычислительных методик (или компьютерных программ), подходящих для проведения вычислительного эксперимента и обоснование выбора подходящей (адекватной) методики (компьютерной программы);

– описание выбранной методики вычислительного эксперимента с указанием граничных условий и допущений, в случае использования компьютерной программы описание хода работы в программе (ввод исходных данных, установка граничных условий, анализ результатов).

4. Методические указания по выполнению курсового проекта № 2 по направлению подготовки (КП № 2) Разработка технической документации, формы и правила оформления документов общего назначения, используемых в литейном производстве

Выполнение курсового проекта №2 (КП № 2) Разработка технической документации, формы и правила оформления документов общего назначения, используемых в литейном производстве – один из базовых этапов обучения магистранта на кафедре технологии литейных процессов (ТЛП) НИТУ МИСиС, во время которого формируются навыки работы в современном производстве. КП № 2 является обязательным для каждого студента-магистранта и выполняется в сроки, предусмотренные учебным планом магистерской подготовки (направление подготовки 150400 – Металлургия).

4.1 Цель и задачи КП № 2

Курсовой проект № 2 имеет своей целью реализацию способностей и развитие навыков студента самостоятельно и творчески осуществлять разработку технической документации, связанной с литейным производством. К ним относится разработка чертежа отливки, выбор методики заливки, выбор типа технологического процесса, определение необходимого количества технологической документации для создания замкнутого процесса производства для эффективного решения конкретных задач, определенных в задании на магистерскую диссертацию.

Задачи, поставленные в КП № 2, направлены на достижение практического навыка производственной деятельности и умения пользования основными стандартами России. При этом студент должен уяснить в целом сущность проблемы, частью которой является его магистерская работа. В результате выполнения КП № 2 студент должен научиться:

Грамотно проводить технологические разработки, связанные с литейным производством, в частности при проектировании отливок.
Квалифицированно выбирать и применительно к своей диссертационной работе использовать знания единой системой конструкторской документации (ЕСКД) и единой системой технологической документации (ЕСТД).
Знать и уметь применять правила записи, нумерации, кодификации технологической документации.

Результаты, полученные при выполнении КП № 2, используются при написании магистерской диссертации.

4.2 Порядок выполнения и сдачи КП № 2

КП № 2 выполняется в 1 и 3 семестрах в часы, предусмотренные учебным планом для самостоятельной работы. КП № 2 состоит из двух частей (Ч1 и Ч2), Ч1 выполняется в 1-ом семестре, а Ч2 – в 3-м семестре.

Задание на выполнение КП № 2 составляется и выдается научным руководителем по установленной форме (приложение 4.1) с учетом специализации и темы магистерской диссертации, которая утверждается кафедрой ТЛП. Правильная научная и методическая постановка цели и эффективная организация работы магистранта, осуществляется научным руководителем, который обеспечивает его самостоятельность, создает условия для проявления им инициативы.

Защита КП № 2 проводится в конце 3-го семестра. В конце 1-го семестра производится промежуточный зачет по результатам выполнения Ч1 (с оценкой). Каждый этап оформляется самостоятельным отчетом (приложение 4.2).

Выполнение КП № 2 Ч1 базируется на информационных ресурсах доступных в НИТУ МИСиС и смежных предприятий.

При написании отчета по КП № 2 необходимо указывать причины, по которым та или иная технологическая разработка не обеспечена необходимой технической базой и нормативно-технической информацией.

Отчет о выполнении КП № 2 Ч1 должен включать в себя:

наименование отливки;
способ литья;
перечень разрабатываемой технологической документации;
перечень используемых стандартов;
определение места разработки в составе магистерской диссертации.

Объем отчета о выполнении КП № 2 Ч1 определяет научный руководитель.

КП № 2 Ч2 выполняется на кафедре ТЛП НИТУ МИСиС, либо на предприятии, где магистрант проводит свои исследования в рамках магистерской диссертации, согласно заключенному договору между кафедрой и предприятием.

В рамках КП № 2 Ч2 магистранту необходимо разработать проект технологической инструкции на основной технологический процесс диссертации.

4.3 Общие положения

Проектирование технологии литья включает в себя разработку технологий:

получения литейной формы,
плавки и формирование отливки,
отделки литья и т.д.

Эти составные части литейной технологии находятся в тесной взаимосвязи и должны разрабатываться совместно.

Порядок разработки технологии представлен на рис. 2.

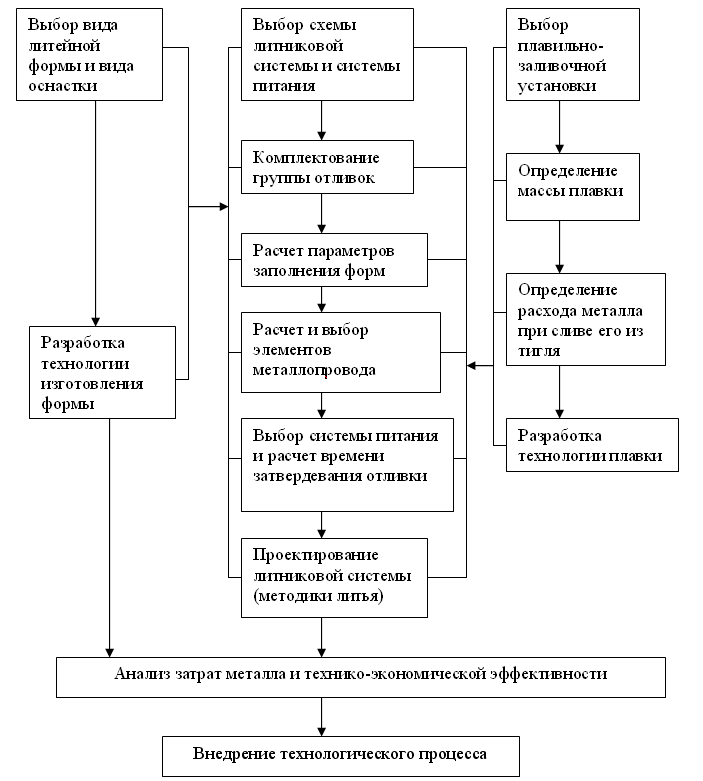

Рис. 2. Схема разработки технологии отливки

Исходные данные для определения параметров формирования отливки берутся из чертежа детали, технических условий на отливку и производственной программы (технические условия на отливку, смотри далее). Нормы точности отливок и различных припусков в соответствии с ГОСТ Р 53464–2009 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку.

Рассчитывая параметры формирования отливки, определяют требования к литейной форме и расплаву, что является основой для разработки технологии плавки и литейной формы (рис. 3).

Рис. 3. Общая схема изготовления отливки.

Однако если требования к форме и расплаву выходят за рамки технологических возможностей соответствующего оборудования и процессов необходимо произвести корректировку параметров формирования отливки или даже, в исключительных случаях, изменить чертежи детали или требования к отливке.

Методика, не исключает необходимости получения опытных отливок, их исследования и корректировки технологии, позволяет существенно сократить трудовые и материальные затраты на освоение и провести его в минимальные сроки.

Перечень необходимой документации при разработке литейной технологии в соответствии с ЕСКД и ЕСТД:

тактико-технические данные чертежа детали изготавливаемой из отливки (в основе определения лежит совместная проработка конструктора и металлурга-литейщика);
тактико-технические данные чертежа отливки (в основе определения лежит перечень документов, которым должна соответствовать отливка);
технические условия на отливку (документ, определяющий систему отношений между потребителем и изготовителем отливки);
карта технологической информации (краткая характеристика технологического процесса);
технологическая инструкция (документ, определяющий отдельный этап изготовления отливки, например: изготовление восковой модели отливки);
инструкция по охране труда (документ, определяющий безопасные условия технологического процесса);
инструкция пожарной безопасности ведения техпроцесса или всего производства.

Определяющими для создания документации по пунктам 1–7 являются следующие ГОСТы:

ГОСТ 3.1105–2011 Единая система технологической документации. Формы и правила оформления документов общего назначения;
ГОСТ 3.1201–85 Единая система технологической документации. Система обозначения технологической документации;
ГОСТ 3.1401–85 Единая система технологической документации. Формы и правила оформления документов на технологические процессы литья;
ГОСТ 2.114–95 Единая система конструкторской документации. Технические условия (с Изменениями N 1, 2);
ГОСТ 12.3.002–75 ССБТ. Процессы производственные. Общие требования безопасности (с Изменениями N 1, 2);
ГОСТ Р 12.3.047–98 ССБТ. Пожарная безопасность технологических процессов. Общие требования. Методы контроля;

Данные стандарты имеют ссылки на все документы необходимые для создания технологической документации.

Особое место в составлении документации занимают отраслевые стандарты (ОСТы), их применение нужно рассматривать в каждом конкретном случае.

Примеры составления документации в соответствии с перечисленными выше стандартами представлены Приложениях 4.3-4.9.

Обозначение технологической документации осуществлять в соответствии с ГОСТ 3.1201–85. В качестве кода организации-разработчика для технологической документации, разрабатываемой в рамках КП № 2, использовать код КТЛП.

Номер чертежа отливки устанавливает изготовитель согласно внутри заводской кодификации.

5. Методические рекомендации по выполнению курсовой научно-исследовательской работы (КНИР)

Выполнение курсовой научно-исследовательской работы (КНИР) является одним из важнейших этапов обучения магистранта на кафедре технологии литейных процессов (ТЛП) НИТУ МИСиС, во время которого продолжается формирование его как исследователя. Курсовая научно-исследовательская работа является обязательной для каждого студента-магистранта. КНИР выполняется в сроки, предусмотренные учебным планом магистерской подготовки по программам Инновационные литейные технологии и Жидкофазные технологии соединения материалов (направление подготовки 150400 – Металлургия).

Первичные навыки ведения научно-исследовательской работы студенты получают во время обучения в бакалавриате по направлению Металлургия при выполнении КНИР на 4 курсе. Выполнение КНИР при обучении в магистратуре направлено на формирование умения самостоятельно планировать и проводить эксперименты в рамках поставленных задач, выбирать и разрабатывать методики исследований; на закрепление и расширение навыков анализа и обсуждения полученных результатов исследования.

Задание на выполнение КНИР составляется и выдается научным руководителем с учетом специализации и будущей темы магистерской диссертации, которая утверждается кафедрой ТЛП.

КНИР могут иметь теоретический, экспериментальный или экспериментально-теоретический характер и могут быть как самостоятельным исследованием, так и частью комплексных исследований, выполняемых кафедрой.

В качестве соруководителей могут выступать научные сотрудники, инженеры и аспиранты кафедры. Руководитель КНИР отвечает за правильную научную и методическую постановку и эффективную организацию работы магистранта, в максимальной степени обеспечивают его самостоятельность, создают условия для проявления им инициативы.

5.1 Цель и задачи КНИР. Тематика КНИР

Курсовая научно-исследовательская работа имеет своей целью реализацию способностей и развитие навыков студента-магистранта самостоятельно и творчески решать реальные задачи с применением современных достижений науки и техники, выявление профессиональной подготовленности студентов к научно-исследовательской деятельности.

Задачи, поставленные в КНИР, направлены на достижение научного или прикладного результата. При этом студент должен уяснить в целом сущность проблемы, частью которой является его курсовая работа. В результате выполнения КНИР студент должен научиться:

искать и критически анализировать литературу по теме работы;
методически правильно ставить эксперименты;
работать на современном оборудовании; правильно вести рабочий журнал по теме КНИР;
использовать современные методы обработки экспериментальных данных;
квалифицированно анализировать, обсуждать и обобщать полученные в ходе исследования результаты;
огично и технически грамотно формулировать выводы;
оформлять отчет в соответствии с требованиями ГОСТ 7.32 – 2001 к отчетам о научно-исследовательских работах;
выступать с докладом о проделанной работе.

Тематика КНИР в магистратуре должна быть непосредственно связана с темой магистерской диссертации и определяется кафедрой. Она должна быть актуальной и отвечать современному уровню развития науки и техники, вытекать из основных научных направлений кафедры и института по фундаментальным и прикладным исследованиям.

5.2 Порядок выполнения и защиты КНИР

Экспериментальная часть КНИР выполняется в 1 – 3 семестрах в часы, предусмотренные учебным планом для самостоятельной работы. Каждый этап оформляется самостоятельным отчетом. Защита курсовых научно-исследовательских работ проводится в конце каждого семестра.

В целом выполнение курсовой научно-исследовательской работы может быть разбито на три этапа. В первом семестре с учетом первой части курсовой работы № 1 составляется обзор литературы по теме диссертации, на основании которого обосновывается план исследований и с учетом первой части курсового проекта № 1 производится выбор экспериментальных методик. Второй семестр отводится на освоение экспериментальных методик и проведение предварительных экспериментов. В третьем семестре магистрант проводит основные эксперименты, анализирует полученные результаты и делает выводы, на основе которых составляет и обосновывает план работы в период выполнения выпускной квалификационной работы.

Задание на КНИР составляется руководителем работы по установленной форме (приложение 5.1) и утверждается на заседании кафедры. В задании указываются: тема работы; исходные данные для ее выполнения; содержание основных этапов КНИР, выполняемых на протяжении обучения в магистратуре. Каждый этап оформляется самостоятельным отчетом (приложение 5.2). Итоговый отчет по КНИР может содержать в своем составе (в качестве составной части) отчеты по отдельным этапам работы.

Все эксперименты магистрант должен выполнять самостоятельно, и только в отдельных случаях методически сложные эксперименты могут быть проведены с помощью штатных сотрудников. При этом студент обязан присутствовать при эксперименте, принимать участие в его реализации, хорошо в нем разбираться и уметь интерпретировать его результаты.

Количественные результаты измерений обрабатываются с использованием методов математической статистики, на графиках указываются доверительные интервалы значений исследуемых величин. Значимость результатов должна быть проверена методами статистики и должна быть проведена оценка надежности полученных результатов и выводов.

Студент обязан вести рабочий журнал. Этот журнал является дневником работы. В него вносится подробный рабочий план, записываются все исходные данные об исследуемых материалах и процессах, описание методик исследования, описание всех опытов и расчетов, первичные результаты измерений. В него вклеиваются все основные и вспомогательные графики, диаграммы, фотографии и т.д. Журнал регулярно просматривает руководитель КНИР.

Рабочий журнал является основным первичным документом по выполненной работе. Текст отчета составляется главным образом на основе рабочего журнала.

В результате анализа задания студент должен составить рабочий план. Рабочий план включает подробное описание исходных материалов, их составы, условия получения и приготовления образцов, предназначенных для исследований. В плане указываются предполагаемые сочетания вариантов составов, температуры, времени выдержки и других видов обработки. Указываются методы испытаний и структурных исследований. Приводятся таблицы, в которых перечислены все образцы для каждого типа испытаний и для всех вариантов. Количество экспериментов выбирается с учетом надежности результатов и необходимой точности. В случаях, где это целесообразно и возможно, следует применять математическое планирование эксперимента. В процессе отработки методик и проведения экспериментов рабочий план может корректироваться.

Нужно стремиться проводить исследования на действующих стандартных установках, для которых уже известны реальные оценки погрешностей и воспроизводимости результатов. Если планируемые замеры не проводились, то нужно качественно оценить порядок величины ожидаемого эффекта и решить, каким средством измерения его можно обнаружить. При этом случайная погрешность должна быть значительно меньше (на порядок) ожидаемого эффекта. Нужно заранее проанализировать величину подобных погрешностей. Например, при измерении температуры в отливках нужно оценить неравномерность ее распределения по сечению отливки.

Если используется действующая установка, здесь также нужно на пробных экспериментах оценить воспроизводимость результатов и сравнить ее с априорной оценкой суммарной погрешности. Определить при этом необходимое количество замеров на точку.

Следует провести обоснование выбора методики исследования, сравнив ее с другими известными.

Курсовая научно-исследовательская работа должна отвечать требованиям, предъявляемым к отчетам по НИР по ГОСТ 7.32 – 2001. Основное из них – документальность и достоверность первичных результатов, приводимых в отчете по КНИР. Документальность достигается выполнением правил ведения рабочего журнала.

Все первичные данные должны вноситься в журнал во время эксперимента. Исправления в журнале не допускаются. Если результаты вызывают сомнение, замеры или вычисления следует выполнить заново. Неправильные результаты зачеркиваются с пометкой о причине ошибки. В самом начале проведения исследования должна быть разработана система нумерации и маркировки образцов, единая на весь период работы. Маркировка должна наноситься на образцы тотчас же после их получения. Все возможные записи нужно сделать перед началом эксперимента: его цель, условия проведения, состояние образцов и т.д.

Микрофотографии с пометками об увеличении, описанием образца, места и условий съемки вклеиваются в журнал. В журнал вклеиваются также ленты самописцев с пометками на них условий опытов. Подшиваются протоколы испытаний, данные анализов, плавочные сертификаты и другие первичные документы.

Тщательное ведение журнала обеспечивает обнаружение случайных ошибок эксперимента при первичной обработке результатов. Обработка данных начинается с нахождения среднего значения на точку и установления доверительного интервала. На графиках чаще всего наносят поле ошибок, определяемое величиной дисперсии, а не величиной максимальных отклонений. Следует помнить, что при обработке результатов нельзя без серьезного обоснования отбрасывать какие-либо результаты замеров.

Представление результатов нужно начинать с построения графических зависимостей. Их нужно строить и перед обработкой экспериментальных данных на ЭВМ. На черновой график нужно наносить все имеющиеся точки. На чистовой график наносятся средние значения с указанием интервала рассеяния (доверительного интервала). Кривая на графике проводится простейшая из возможных в пределах полей ошибок. Максимум можно изобразить лишь в том случае, если точка имеет статистически значимое превышение над соседними точками.

Схема последовательности обсуждения результатов в общем виде выглядит следующим образом:

описание отдельных зависимостей, выявление в них значимых эффектов;
сопоставление однотипных зависимостей при различии некоторого параметра; анализ качественных изменений вида зависимости и величины эффекта при изменении этого параметра;
сопоставление взаимосвязей зависимостей, полученных разными методами, анализ внутренней непротиворечивости;
сравнение с литературой – выявление качественных и количественных соответствий, противоречий и отделение действительно нового материала;
собственно обсуждение – сопоставление с теорией, выдвижение гипотез о природе явлений и причинах вновь обнаруженных зависимостей; анализ альтернатив и отбор гипотез. Процесс обсуждения результатов заключается в сведении его к основным выводам работы.

Каждый из выводов формулирует достижение одной из поставленных целей работы.

Защита КНИР осуществляется в комиссии, назначенной кафедрой, и включает устный доклад (10 мин) студента о выполненной работе и ее результатах, а также ответы на вопросы, поставленные членами комиссии. Доклад может иллюстрироваться слайдами, отражающими основные материалы работы и поясняющими доклад. Процедура защиты допускает дискуссию по материалам КНИР.

учшие работы могут быть рекомендованы для представления на конкурс и к публикации в научной печати. Материалы КНИР могут быть доложены на ежегодной студенческой научной конференции института.

5.3 Объем и содержание пояснительной записки

Выполненная курсовая научно-исследовательская работа (или ее отдельный этап) оформляется в виде пояснительной записки. Работа должна быть оформлена в соответствии с требованиями ЕСКД и ГОСТ 7.32 – 2001. Иллюстрацией к докладу магистранта во время защиты КНИР является презентация результатов работы. Отчет оформляется в одном экземпляре в виде текста, набранного на компьютере.

5.3.1 Общие требования

Объем пояснительной записки составляет до 40 страниц текста, набранного на компьютере.

Отчет по КНИР должен иметь следующую структуру:

титульный лист (см. приложение 5.1);
задание на КНИР (см. приложение 5.2);
реферат;
оглавление;
перечень используемых обозначений и сокращений;
введение;
аналитический обзор литературы;
экспериментальную часть, включающую методику исследования, результаты и их обсуждение;
выводы и рекомендации;
список использованных источников.

Пример составления оглавления отчета приведен в приложении 5.3.

Отчеты по промежуточным этапам могут содержать не все указанные разделы.

5.3.2 Содержание составных частей и разделов отчета

5.3.2.1 Реферат

Текст реферата включает: перечень ключевых слов; сущность выполненной работы (ее цель, объект исследования), описание методов исследования и аппаратуры; конкретные сведения, раскрывающие содержание основной части КНИР; краткие выводы об особенностях работы, ее эффективности, возможности и области применения полученных результатов, их новизну; сведения об объеме КНИР, количестве иллюстраций и таблиц, количестве использованных источников. Перечень ключевых слов должен характеризовать содержание реферируемой КНИР. Он должен включать до пяти ключевых слов в именительном падеже, напечатанных последовательно через запятые. Каждая фраза реферата должна быть носителем информации. Реферат не должен подменять оглавления и должен быть достаточно полным. Объем реферата – не более одной страницы.

5.3.2.2 Введение

Введение должно отражать: оценку современного состояния решаемой научно-технической проблемы, основание и исходные данные для разработки темы КНИР, обоснование необходимости ее выполнения; описание цели и поставленных в работе задач. Во введении должны быть показаны: актуальность и новизна темы, связь данной работы с тематикой кафедры и с другими научно-исследовательскими работами. Объем введения составляет не более одной страницы.

5.3.2.3 Аналитический обзор литературы

Основой для написания аналитического обзора литературы служат выполненные в процессе обучения курсовые работы № 1 и № 2 (см. раздел 1 настоящего пособия).

Аналитический обзор литературы представляет собой полное и систематизированное изложение современного состояния вопроса. Предметом анализа в обзоре служат новые идеи и проблемы, возможные подходы к решению этих проблем, результаты теоретических и экспериментальных исследований, конструкторских и технологических решений, выполненных по теме работы. Результаты патентных исследований также приводятся в аналитическом обзоре литературы.

Противоречивые сведения, содержащиеся в различных источниках, должны быть проанализированы с особой тщательностью и указаны специально, со ссылками на источник.

Необходимо вскрыть тенденции и перспективы развития рассматриваемого направления, определить основные проблемы и наметившиеся методы их решения.

Аналитический обзор литературы заканчивается выводами. При этом сам обзор и выводы должны быть изложены так, чтобы в конце обзора (т.е. после выводов) можно было в наиболее общих чертах аргументировано обосновать направление, цели и задачи исследования.

Объем аналитического обзора литературы должен составлять не более 10 страниц.

5.3.2.4 Обоснование выбранного направления

Назначение этого раздела – показать преимущества выбранного направления КНИР перед другими возможными направлениями. Обоснование выбранного направления должно опираться на рекомендации и выводы, содержащиеся в литературном обзоре, на конкретные условия проведения работы в институте или на предприятии.

После обоснования выбранной темы формулируется цель (как конечный результат) и задачи (как этапы достижения поставленной цели). Указываются способы реализации цели, необходимость использования намеченных методов решения задач, общая программа работы, выбор оборудования, материала, количества образцов и т.п.

5.3.2.5 Разделы, отражающие методику исследования, содержание и анализ результатов КНИР

Структура, состав, содержание и объем этих разделов отчета, а также их количество зависят от масштаба и характера работы, количества применяемых методик исследования и т.п. Поэтому вопросы построения и написания разделов работы решаются магистрантом совместно с его руководителем.

При составлении разделов необходимо подробно и последовательно изложить содержание и ход выполнения работы (ее этапы, детальное описание всех ее промежуточных и окончательных результатов).

Очень важно, чтобы в отчете нашли отражение и отрицательные результаты, которые могут быть использованы при дальнейшем проведении исследований.

Необходимо обратить внимание на детальное описание методики исследования, убедительное обоснование выбора ее из существующих методик или разработки новой.

При анализе результатов работы дается трактовка экспериментальных данных и, по возможности, их теоретическое обоснование.

В случае если полученные экспериментальные данные расходятся с теоретическими или другими экспериментальными данными, полученными ранее, необходимо пояснить причины такого несоответствия вплоть до выделения этого вопроса в отдельный подраздел.

5.3.2.6 Использование ЭВМ в работе

Этот подраздел содержится в тех работах, в ходе выполнения которых использовалось моделирование исследуемого процесса с помощью вычислительной техники и содержит все необходимые сведения об используемой модели и методах ее построения.

В разделе приводятся блок-схемы в соответствии с ГОСТ 19.701–90. Блок-схема помещается в основном тексте как его иллюстрация.

Распечатка отлаженной программы помещается в разделе ПРИЛОЖЕНИЕ, а распечатка конечных результатов моделирования или пример такой распечатки – в основном тексте работы. Пояснения к программе должны быть достаточными для последующего применения ее другими пользователями.

5.3.2.7 Выводы и рекомендации

Выводы должны содержать краткие сведения по основным результатам КНИР, предложения по их использованию, в том числе внедрение, оценку научной, технико-экономической и социальной эффективности работы. Кроме того, следует привести оценку полученных результатов с позиции соответствия заданию.

5.3.2.8 Приложения

В приложения следует включать вспомогательный материал, полученный в процессе выполнения работы: промежуточные математические доказательства, формулы и расчеты; таблицы вспомогательных цифровых данных; протоколы и акты испытаний; описания аппаратуры и приборов, применяемых при проведении экспериментов, измерений и испытаний; инструкции и методики описания алгоритмов и программ задач, решаемых на ЭВМ, разработанных в процессе выполнения КНИР; тексты программ для ЭВМ; иллюстрации вспомогательного характера; акты, подтверждающие эффективность работы.

6. Требования к оформлению пояснительной записки к курсовым работам, проектам и КНИР

6.1.Общие требования

Оформление пояснительных записок к курсовым работам, проектам и КНИР выполняется согласно ГОСТ 7.32 – 2001 и Методическими рекомендациями по оформлению дипломных проектов и работ (обязательное приложение к методическим рекомендациям НИТУ МИСиС №а522 и № 806).

При изложении текста должны быть соблюдены основные требования:

четкость и логическая последовательность изложения;
убедительность аргументации;
краткость и точность формулировок, исключающих возможность неоднозначного толкования;
конкретность изложения результатов работы;
использование только общепринятой терминологии, установленной в межгосударственных стандартах или национальных стандартах РФ.

Текст излагают в безличной форме. Например, "были проведены", "были получены". В текст не включают слова: "Я получил", "Мы сделали" и т.д.

Текст должен быть отпечатан на компьютере на одной стороне листа белой бумаги формата А4 через полтора интервала между строками. Высота букв и цифр должна быть не менее 1,8 мм. Текст следует печатать, соблюдая следующие размеры полей: левое – 30 мм, правое –10 мм; левое, верхнее и нижнее –20мм. Плотность текста на странницах должна быть одинаковой.

В тексте не допускается:

применять для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), а также иностранные слова и термины при наличии равнозначных слов и терминов в русском языке;
применять сокращения слов и словосочетаний, кроме установленных правилами русской орфографии и пунктуации, а также ГОСТ Р 7.0.12—2011;
применять произвольные словообразования;
сокращать обозначения физических величин, если они употребляются без цифр.
использовать в тексте, а не в его иллюстрациях в виде формул, рисунков и таблиц, математический знак "–" (минус) перед отрицательными значениями величин. Вместо математического знака (–) пишут слово "минус";
применять знак "Ø" для обозначения диаметра (следует писать слово диаметр);
употреблять математические знаки без числовых значений, например, л≤ (не более), л≥ (не менее), л= (равно) и л≠ (не равно), а также знаки № (номер) и % (процент)– без чисел;
применять индексы стандартов, технических условий и других документов без регистрационного номера (ГОСТ, ОСТ, СТП и другие).

При необходимости использования в тексте неоднократно повторяющегося словосочетания допускается использование его аббревиатуры, т.е. сокращения, читаемого по алфавитному названию начальных букв этого словосочетания. При этом следует сначала привести полное словосочетание, а рядом в круглых скобках поместить аббревиатуру и далее использовать только ее, например: холодно твердеющие смеси (ХТС).

Текст основной части делят на разделы (законченные части работы), подразделы, пункты, подпункты. Разделы, подразделы должны иметь заголовки. Пункты, подпункты, как правило, заголовков не имеют.

Каждый раздел начинают с новой страницы. Заголовки разделов, подразделов выполняют с прописной (заглавной) буквы с абзацного отступа без точки в конце, без подчеркивания. Продолжение заголовка пишут с абзацного отступа. Высота букв в заголовках разделов должна быть на один шаг больше высоты букв основного текста работы. Подразделы, пункты, подпункты, печатают (пишут) подряд в пределах своего раздела (с новой страницы не начинают).

Правила для всех заголовков:

переносы внутри слов в заголовках не допускаются;
точку в конце заголовка не ставят. Если заголовок состоит из двух или нескольких предложений, то их разделяют точкой;
заголовки не подчеркивают;
все заголовки должны быть помещены в содержание работы;
расстояние (интервал) между заголовками или между заголовком и текстом должно быть в два раза больше, чем между строчками текста. Заголовки нельзя переносить со страницы на страницу и отрывать от текста.

Страницы нумеруют арабскими цифрами. Нумерация страниц должна быть сквозной; первой страницей является титульный лист, второй – задание на КНИР (но номер страницы на них не проставляется). Нумерация проставляется, начиная с раздела Реферат. При этом нумеруются все последующие страницы, включая занятые рисунками или таблицами, в том числе и неформатными, а также все страницы с материалами в разделе Приложение. Номер проставляют в центре нижней части листа без точки и без дополнительных знаков (прочерков и т.п.).

Разделы, подразделы, пункты и подпункты следует нумеровать арабскими цифрами без точки в конце. Разделы должны иметь порядковую нумерацию в пределах всего текста, за исключением приложений. Например, обозначение и наименование раздела 1 выполняют следующим образом: "1 Аналитический обзор литературы".

Не нумеруют такие разделы, как Содержание, Введение, Заключение (Выводы), Список использованных источников.

Подразделы нумеруют арабскими цифрами в пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраздела, разделенных точкой, и без точки в конце нумерации. Например, 1.1 (первый подраздел первого раздела), 1.2 (второй подраздел первого раздела).

Пункты нумеруют арабскими цифрами в пределах каждого подраздела. Номер пункта состоит из номеров раздела, подраздела и пункта, разделенных точками, и без точки в конце нумерации. Например, 1.3.2 (второй пункт третьего подраздела первого раздела).

Текст можно делить на любое количество частей, требуемое для раскрытия темы.

Опечатки, описки или графические неточности, обнаруженные при проверке пояснительной записки, допускается исправлять подчисткой или закрашиванием белой краской и нанесением на том же месте исправления.

6.2 Основные требования к таблицам, иллюстрациям, формулам, написанию и обозначению единиц физических величин

Цифровой материал представляется в виде таблиц, оформленных в соответствии с ГОСТ 2.105-95. Каждая таблица должна иметь нумерационный заголовок, состоящий из слова Таблица и ее номера, и тематический заголовок, раскрывающий ее содержание.

Таблицу помещают в тексте на странице после первого упоминания о ней или, для больших таблиц, на следующей странице. Таблицы имеют в тексте сквозную нумерацию. В тексте делается ссылка на номер таблицы.

Таблицы должны быть наглядными и понятными без обращения к тексту. Не допускается составлять таблицы, содержащие данные в одной строке или в одном столбце. Такие данные следует помещать в основном тексте.

Пример оформления таблицы приведен в приложении 6.1.

Рисунками именуются все иллюстрации (фотографии, схемы, графики, чертежи и пр.). Их следует располагать непосредственно после текста, в котором они упоминаются впервые, или на следующей странице. Каждый рисунок должен быть: наглядным и законченным; не только иллюстрировать текст, но и дополнять его и нести новую информацию. Рисунки должны иметь наименование. При необходимости их снабжают поясняющими данными (подрисуночный текст). Слово Рисунок и наименование помещают после пояснительных данных посередине строки следующим образом: Рисунок 1 – Лабораторная установка.

Рисунки имеют в тексте сквозную нумерацию арабскими цифрами. На все иллюстрации должны быть даны ссылки в тексте. При ссылках на иллюстрации следует писать "в соответствии с рисунком 2". Пример оформления рисунка представлен в приложении 6.2.

Уравнения и формулы следует выделять из текста в отдельную строку. При необходимости они могут быть перенесены на следующую строку.

В формулах в качестве символов следует применять обозначения, установленные соответствующими межгосударственными или национальными стандартами РФ, а при их отсутствии – общепринятые в научно-технической литературе.

Пояснение значений символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, следует приводить непосредственно под формулой в той же последовательности, в которой они даны в формуле.

Формулы в тексте следует нумеровать порядковой нумерацией в пределах всей работы арабскими цифрами в круглых скобках в крайнем правом положении на строке, например: продолжительность заполнения формы рассчитывается по формуле (28)

, (28)

где ф – продолжительность заполнения формы, с;

S – коэффициент, зависящий от рода сплава, условий заливки, типа литейной формы и конструкции литниковой системы;

д – преобладающая толщина стенки отливки, мм;

М – масса отливки, кг.

Следует нумеровать только те формулы, ссылки на которые имеются в тексте.

Следует применять стандартизованные единицы физических величин, их наименования и обозначения в Международной системе СИ по ГОСТ 8.417-2002. Наряду с единицами СИ, при необходимости, в скобках указывают единицы ранее применявшихся систем, разрешенных к применению. Применение разных систем обозначения физических величин не допускается.

Для написания значений величин предусматривается применять обозначения единиц буквами или специальными знаками. Например, л...,...',...", причем установлено два вида буквенных обозначений: международное (с использованием букв латинского или греческого алфавита) и русское (с использованием букв русского алфавита). Допускается применять либо международные, либо русские обозначения единиц. Одновременно применение обоих видов обозначений в одной работе не допускается.

6.3 Список использованных источников

Сведения об источниках следует располагать в порядке появления ссылок на источники в тексте работы и нумеровать арабскими цифрами без точки и печатать с абзацного отступа. Сведения об источниках следует приводить в соответствии с ГОСТ 7.1-2003. В тексте работы номер источника из списка использованных источников следует выделять квадратными скобками. Сведения об информации, размещенной на электронных ресурсах удаленного доступа (сайтах), должны включать следующие данные: имя информационного ресурса, дату обращения. Для уточнения может быть помещена следующая информация: фамилия и инициалы автора, заглавие статьи, наименование статистических отчетов, информация об организации и т.п.

Примеры оформления библиографических описаний приведены в приложении 6.3.

6.4 Приложения

В приложениях помещают материал, несущий промежуточную информацию, вспомогательный материал, блок-схемы и листинги программ, а также другие материалы, подтверждающие достоверность полученных автором результатов. Приложения помещают после библиографического списка и располагают в порядке появления ссылок на них в работе.

Каждое приложение следует начинать на новом листе, с указанием наверху посередине строки слова Приложение и его обозначения. Приложение должно иметь содержательный заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой.

Если в работе одно приложение, оно обозначается Приложение А. В ссылке на приложение пишут в приложении А. Нумерация рисунков, таблиц ведется отдельно в каждом приложении; перед номером ставится обозначение этого приложения. Например, Рисунок А.3.

7. Требования и рекомендации по подготовке, оформлению и защите выпускной квалификационной работы магистра

7.1 Общие положения

Выпускная квалификационная работа магистра (магистерская диссертация) является результатом самостоятельной научно-исследовательской работой обучающегося в магистратуре (далее магистранта), которая должна содержать новые теоретические и/или экспериментальные результаты. Результаты магистерской диссертации должны быть достаточными для подготовки научно-технической публикации в журнале, входящем в перечень журналов, рекомендованных ВАК, и для представления на научной конференции.

Магистерская диссертация подлежит защите на заседании Государственной аттестационной комиссии (ГАК). На защиту диссертация представляется в напечатанном и сброшюрованном виде с необходимым иллюстративным материалом. Диссертация должна соответствовать требованиям федерального государственного образовательного стандарта высшего профессионального образования по направлению 150400 – Металлургия и дополнительным требованиям программ магистратуры кафедры ТЛП.

7.2 Выбор и утверждение тем выпускных квалификационных работ магистров

Тема диссертации должна предусматривать научную новизну и иметь практическое значение для совершенствования учебного процесса в вузе, экспериментальной работы в лаборатории, промышленного производства. Тема должна находиться в рамках проектов, выполняемых на кафедре ТЛП, прежде всего по Госконтрактам.

Предварительная формулировка тем диссертаций и кандидатура научных руководителей магистрантов утверждаются кафедрами на 1-ом семестре обучения. Окончательные формулировки тем утверждаются в третьем семестре обучения магистрантов и выдаются в виде Задания согласно приложению 7.1.

Руководители магистерских диссертаций назначаются, как правило, из числа преподавателей и научных сотрудников кафедры, имеющих ученую степень доктора или кандидата наук. Желательно наличие у руководителя квалификации Профессор-исследователь или Доцент-исследователь, введенных в НИТУ МИСиС. Общее максимальное количество магистрантов на одного руководителя не должно превышать для профессора исследователя – 6; для профессора – 5; для доцента исследователя – 4 человек; для доцента – 2, для научных сотрудников (с.н.с, в.н.с или гл.н.с) – 1.

Научным консультантом (соруководителем) диссертации может быть назначен сотрудник сторонней организации.

Руководитель выдает магистранту индивидуальный план согласно приложению 7.2, который утверждается на заседании кафедры. В конце первого года обучения после экзаменационной сессии проводится аттестация магистрантов и принимается решение о его переводе на второй год обучения.

7.3 Подготовка и защита выпускных квалификационных работ магистров

Продолжительность выполнения исследований и подготовки диссертации определяется учебным планом и индивидуальным планом работы магистранта.

Предварительная защита завершенных диссертаций, одобренных научным руководителем, и назначение рецензентов диссертации проводится на заседании кафедры (не более двух диссертаций на одного рецензента).

Pages: | 1 | 2 |

Все методички по написанию и оформлению магистерской диссертации

ЗАКАЗАТЬ НАПИСАНИЕ ДИССЕРТАЦИИ

Blog
