Структура NDIS-пакетов

Драйвер протокола выделяет ресурсы под NDIS-пакеты, заполняет их данными и посылает вниз следующему NDIS-драйверу. Драйверы сетевых карт выделяют ресурсы под NDIS-пакеты, чтобы поместить в них полученные из сети данные и передать наверх соответствующим драйверам. Иногда драйвер протокола размещает NDIS-na-кет и передает его драйверу сетевой карты с требованием, чтобы драйвер сетевой карты скопировал полученные из сети данные в этот пакет. NDIS обеспечивает функции, размещающие и обрабатывающие структуры, из которых состоит NDIS-пакет.
Описатель NDIS-пакета является структурой NDIS_PACKET, содержащей, помимо прочих, следующие поля (см. рис. 28):

1. 1. закрытые области данных для драйвера минипорта и драйвера протокола;
   2. флаги;
   3. число физических страниц, содержащих пакет;
   4. полную длину пакета;
   5. указатели на описатели первого и последнего буфера пакета.

Описатель буфера является структурой NDIS_BUFFER (в действительности, NDIS_BUFFER определяется как тип MDL), содержащей, помимо всего прочего, следующее:

1. 1. начальный виртуальный адрес буфера;
   2. смещение буфера относительно страницы;
   3. длину буфера в байтах;
   4. указатель на описатель следующего буфера (или NULL, если его нет).

Основные функции для работы с NDIS-пакетами и NDIS-буферами:

1. 1) NdisAllocatePacketPool - размещает и инициализирует пространство для пула описателей пакетов;
   2) NdisAllocatePacket - размещает и инициализирует описатель пакета;
   3) NdisReinitializePacket - удаляет все присоединенные буфера из пакета и инициализирует его для повторного использования;
   4) NdisCopyFromPacketToPacket;
   5) NdisQueryPacket - возвращает информацию о «шкете;
   6) NdisFreePacket;
   7) NdisAllocateBufferPool - возвращает указатель, с помощью которого затем можно разместить описатели буферов, вызвав NdisAllocateBufFer;
   8) NdisAllocateBuffer-создает описатель буфера;
   9) NdisChainBufferAtBack (NdisChainBufferAtFront) - присоединяет описатель буфера в хвост (в начало) цепи описателей буферов, присоединенных к пакету;
   10) NdisCopyBuffer; И) NdisFreeBuffer;
   12) NdisGetFirstBufferFromPacket - возвращает указатель на буфер первый в цепи буферов пакета;
   13) NdisUnchainBufferAtBack, NdisUnchainBufferAtFront.

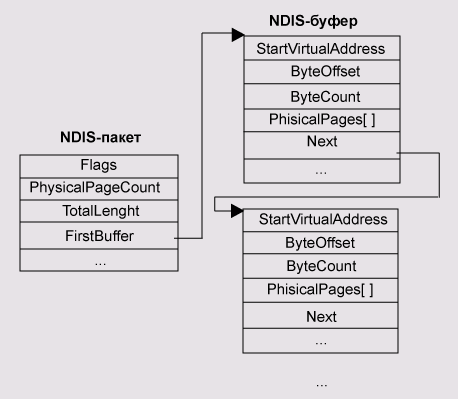

Рис. 28. Структура NDIS-пакета и NDIS-буфера
