МОМЕНТЫ СОПРОТИВЛЕНИЯ СЕЧЕНИЯ

Осевым моментом сопротивления называется отношение момента инерции относительно данной оси к расстоянию от оси до наиболее удаленной точки поперечного сечения

Полярным моментом сопротивления называется отношение полярного момента инерции к расстоянию от полюса до наиболее удаленной точки сечения

В качестве полюса принимается центр тяжести поперечного сечения стержня.

Осевые моменты сопротивления для простейших сечений (Ixc и Iyc - центральные моменты инерции сечений):

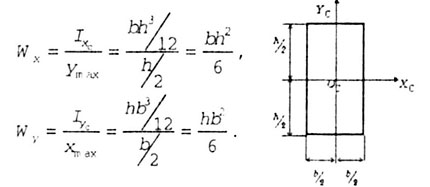

1. Для прямоугольника (рис. 4.10).

2. Для треугольника (рис.4.11).

(для верхних волокон).

Аналогично можно вычислить моменты сопротивления относительно оси у левых и правых волокон Wул,Wуп

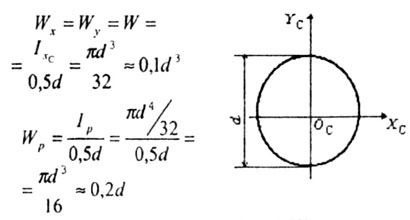

3. Для круга (рис. 4.12).

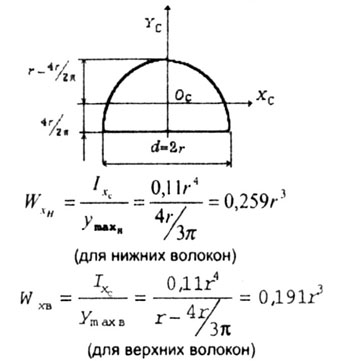

4. Для полукруга (рис.4.13).

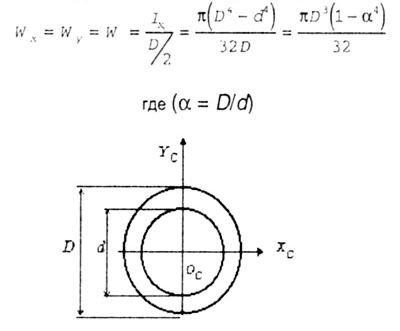

5. Для трубчатого сечения (рис. 4.14).

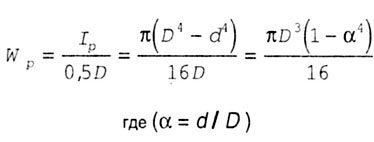

Полярный момент сопротивления для трубчатого сечения.
