Сервисы удаленного доступа (Remote Access Services, RAS)

Сервер Windows NT поддерживает удаленный доступ (RAS) для создания временных соединений с системами, которые не находятся в локальной сети, обычно это соединения через телефонные линии. Сервер Windows NT включает встроенную поддержку для модемов, устройств Х.25 и ISDN модемов. Один сервер Windows NT может поддерживать одновременно до 255 удаленных соединений. Новый протокол РРТР (Point-to-Point Tunneling Protocol), заявленный в марте 1996, позволяет пользователям использовать «туннели» в любой сети на базе протокола TCP/IP для достижения своих защищенных сетей с удаленного компьютера.
Функции сервиса RAS позволяют приложениям устанавливать удаленные соединения. Удаленные соединения могут использовать протокол SLIP (Serial Line Internet Protocol), или, более предпочтительный протокол РРР (Point-to-Point Protocol). Сервисом RAS обеспечиваются протоколы РРР аутентификации (PAP, CHAP) и протоколы конфигурирования сети (IPCP, IPXCP, NBFCP, LCP). Когда РРР соединение уже установлено, приложения могут использовать стандартные сетевые интерфейсы, такие как Windows Sockets, NetBIOS, Named Pipes, RPC и взаимодействовать по протоколам: NetBEUI, TCP/IP или IPX/SPX, инкапсулированным в РРР. TCP/IP на основе РРР используется наиболее часто для связи мобильных пользователей с Intranet.
RAS-приложения на клиентском узле, реализующие удаленный доступ к серверному узлу, могут выполнять задачи по обеспечению RAS двумя способами. Первый способ основан на вызове функций, отображающих диалоговые окна сервиса RAS, обеспечиваемые системой для интерфейса с пользователем. Эти функции предоставляются библиотекой rasdlg.dll и позволяют приложениям легко отображать диалоговые окна, знакомые пользователю, чтобы тот мог выполнять RAS-задачи, такие как установление, завершение и наблюдение за удаленными соединениями, или работать с записной книжкой, содержащей телефонные номера.
Второй способ основан на использовании непосредственных функций дозвона, предоставляемых RAS-приложениям библиотекой rasapi32.dll (см. рис. 23). Клиентское приложение может использовать функцию RasDialQ для установления соединения с RAS-сервером. Функция RasDialQ начинает операцию соединения, которая затем будет выполняться программным компонентом, называемым менеджером удаленных соединений (Remote Access Connection Manager). Диспетчер удаленных соединений является сервисом пользовательского уровня, управляющим деталями установления соединения с удаленным сервером и разделяющим процесс (rasman.exe) с другим сервиcом - менеджером автодозвона (Remote Access Autodial Manager). Диспетчер удаленных соединений стартует автоматически, когда приложение загружает библиотеку rasapi32.dll.

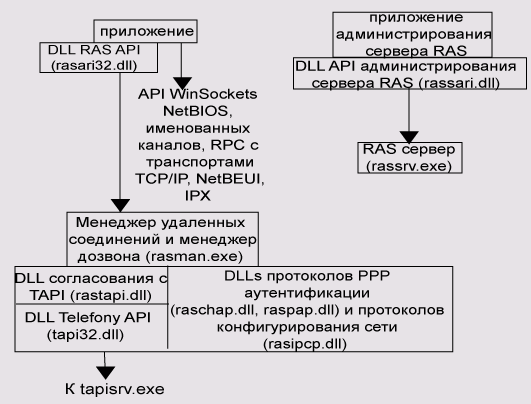

Рис. 23. RAS

В процесс rasman.exe для согласования с интерфейсом TAPI (Telephony Application Programming Interface) загружается библиотека rastapi.dll (Remote Access TAPI
Compliance Layer), которая и обращается к функциям интерфейса TAPI, предоставляемым библиотекой tapi32.dll (Microsoft Windows Telephony API Client DLL).
На удаленном серверном компьютере исполняется процесс RAS-сервера - rassrv.exe (Remote Access Server Supervisorfor). Windows NT обеспечивает поддержку администрирования RAS-сервера приложениями сторонних производителей посредством использования библиотеки rassapi.dll (Remote Access Admin APIs dll).
