Реферат: Разработка алгоритмов контроля и диагностики системы управления ориентацией космического аппарата

Разработка алгоритмов контроля и диагностики системы управления ориентацией космического аппарата

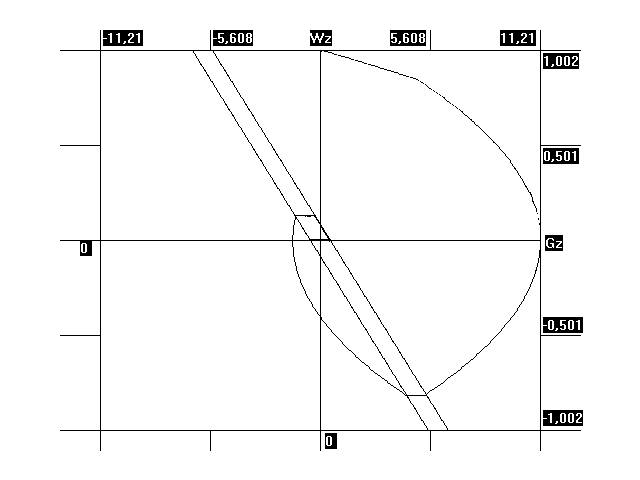

5-ого варианта табл. 5.1 в канале Z.

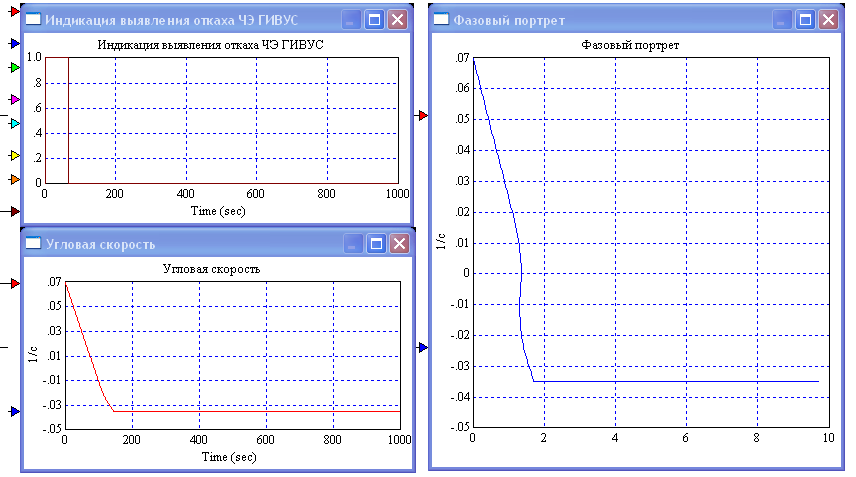

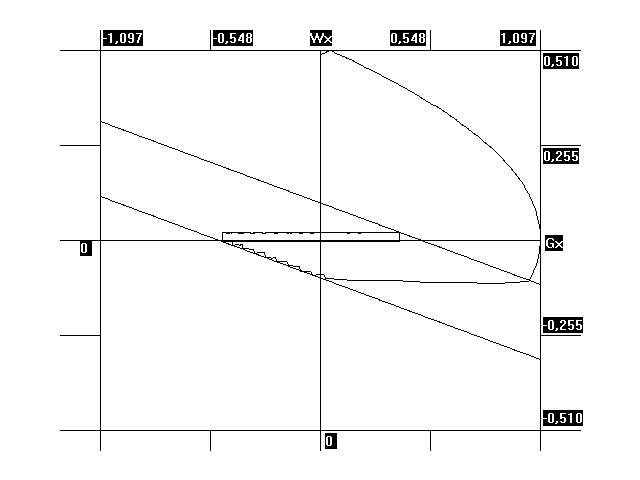

Рисунок Б.16 – Фазовый портрет, соответствующий процессу стабилизации с НУ 6-ого варианта табл. 5.1 в канале X.

Продолжение ПРИЛОЖЕНИЯ Б

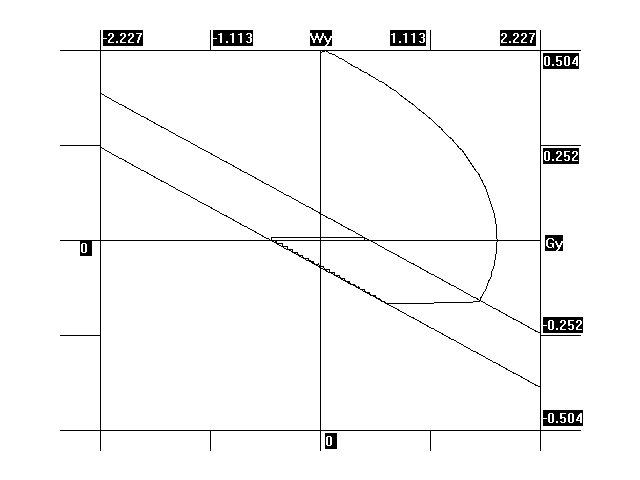

Рисунок Б.17 – Фазовый портрет, соответствующий процессу стабилизации с НУ 6-ого варианта табл. 5.1 в канале Y.


Рисунок Б.18 – Фазовый портрет, соответствующий процессу стабилизации с НУ 6-ого варианта табл. 5.1 в канале Z.

ПРИЛОЖЕНИЕ В


Результаты моделирования


Начальные условия результатов моделирования заданы в табл. 5.4

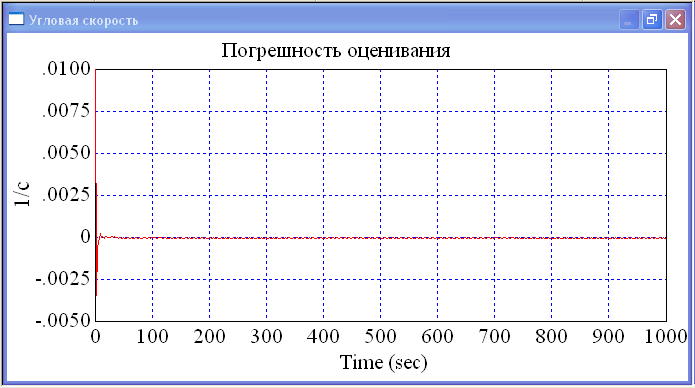

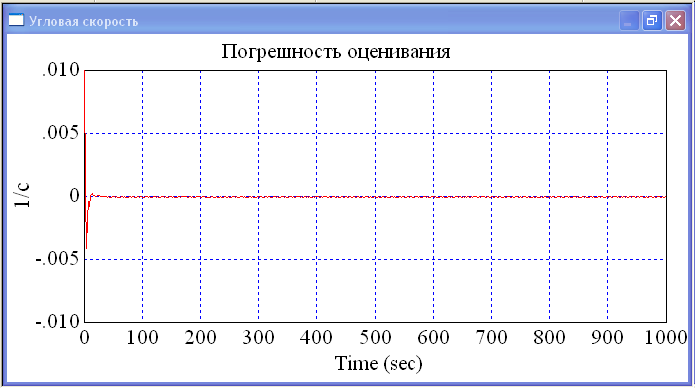

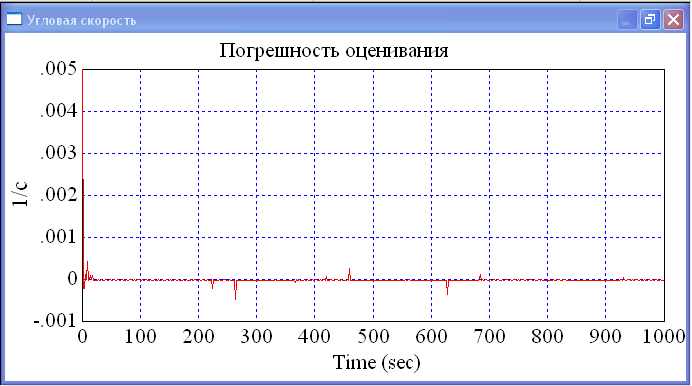

Рисунок В.1 – Погрешность оценивания, для 1-ого набора коэффициентов табл. 5.2

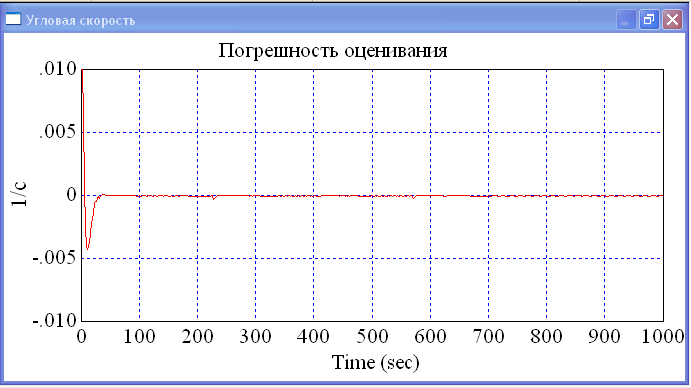

Рисунок В.2 – Погрешность оценивания, для 2-ого набора коэффициентов табл. 5.2

Продолжение ПРИЛОЖЕНИЯ В



Рисунок В.3 – Погрешность оценивания, для 3-ого набора коэффициентов табл. 5.2



Рисунок В.4 – Погрешность оценивания, для 4-ого набора коэффициентов табл. 5.2

ПРИЛОЖЕНИЕ Г


Результаты моделирования


Начальные условия результатов моделирования заданы в табл. 5.3

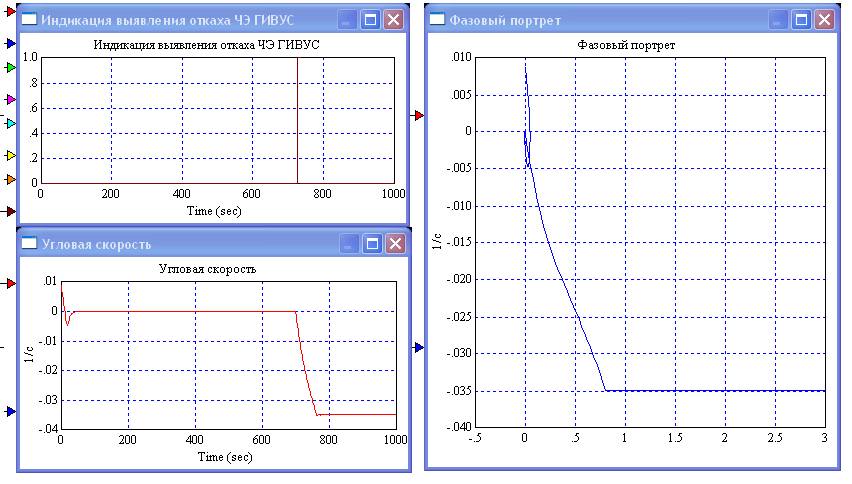

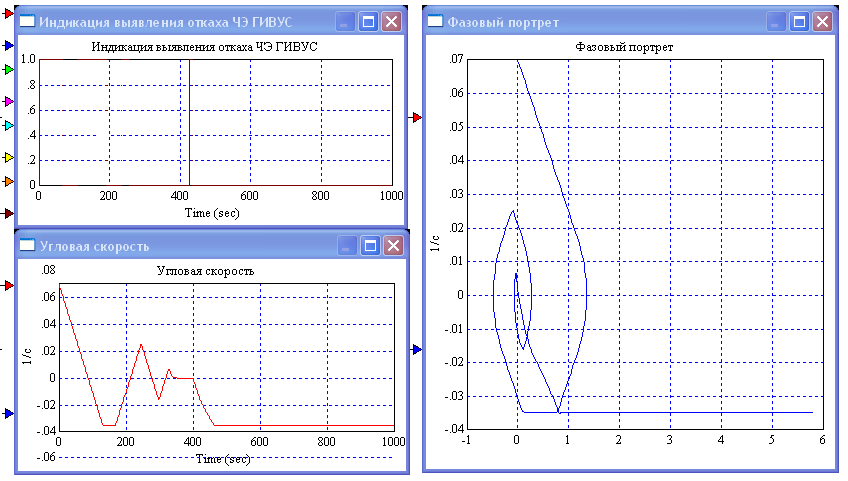

Рисунок Г.1 – диагностика отказа 2-огго типа 1-ого ЧЭ. 1-ый вариант НУ табл 5.3


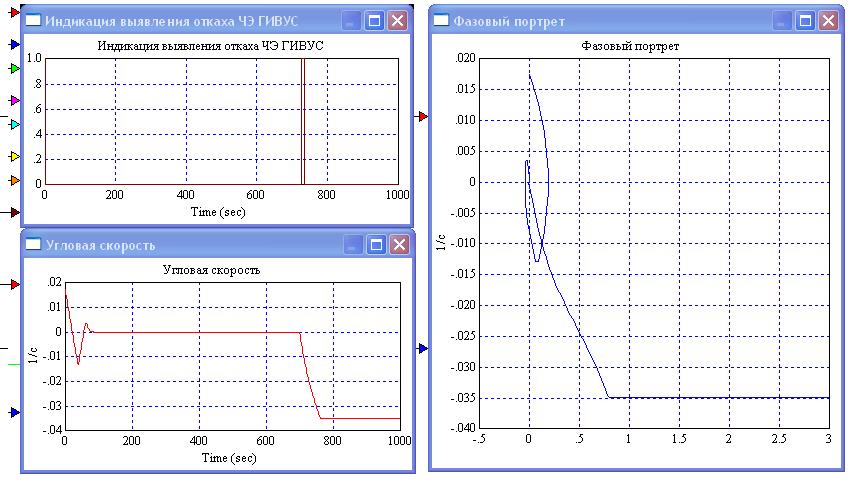

Рисунок Г.2 – диагностика отказа 2-огго типа 1-ого ЧЭ. 2-ой вариант НУ табл 5.3

Продолжение ПРИЛОЖЕНИЯ Г



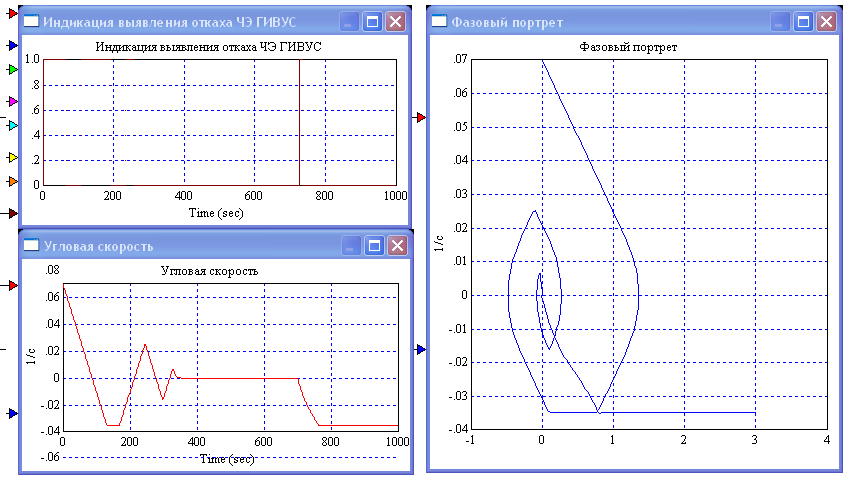

Рисунок Г.3 – диагностика отказа 2-огго типа 1-ого ЧЭ. 3-ий вариант НУ табл 5.3



Рисунок Г.4 – диагностика отказа 2-огго типа 1-ого ЧЭ. 4-ый вариант НУ табл 5.3

Продолжение ПРИЛОЖЕНИЯ Г



Рисунок Г.5 – диагностика отказа 2-огго типа 1-ого ЧЭ. 5-ый вариант НУ табл 5.3

ПРИЛОЖЕНИЕ Д

Результаты моделирования

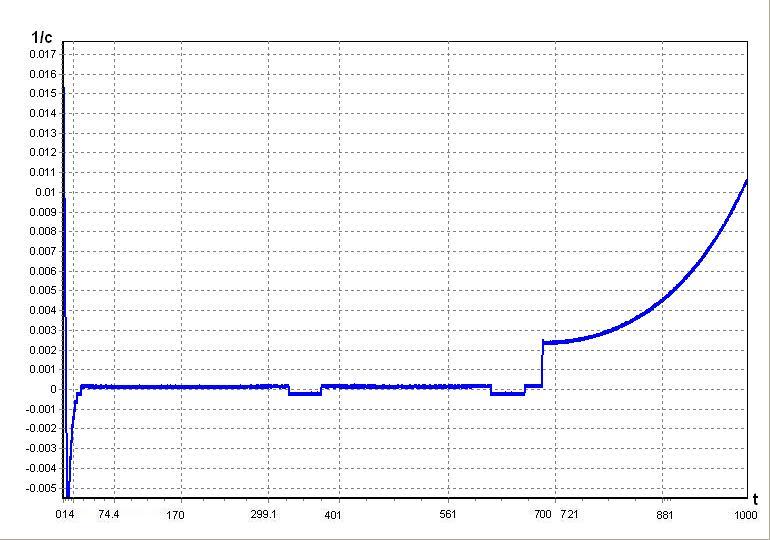

Рисунок Д.1 – Зависимость угловой скорости от времени при НУ 1-ого варианта табл 5.5

Рис. 4.2 – Зависимость угловой скорости от времени при НУ 4-ого варианта табл 5.5

Продолжение ПРИЛОЖЕНИЕ Д

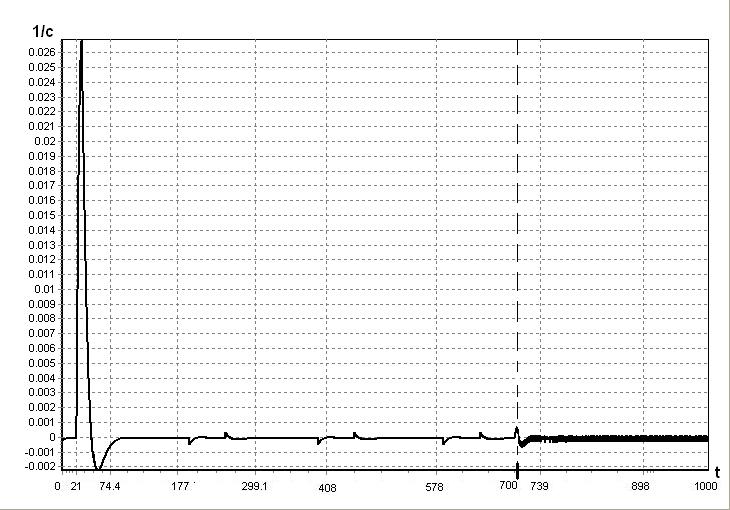

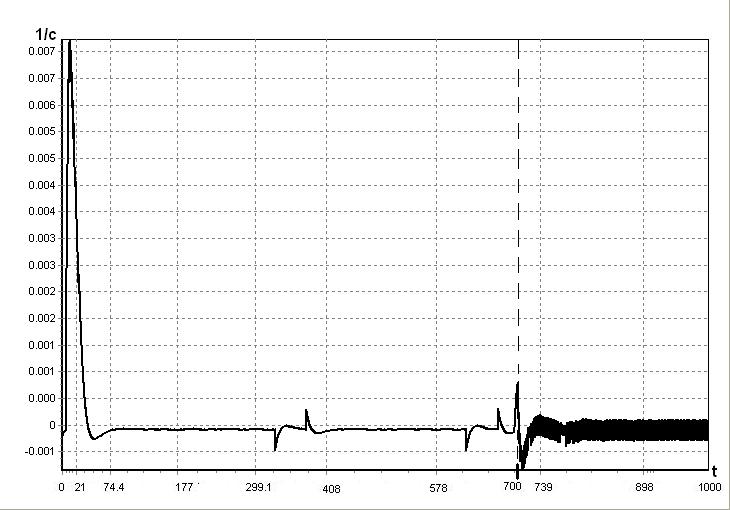

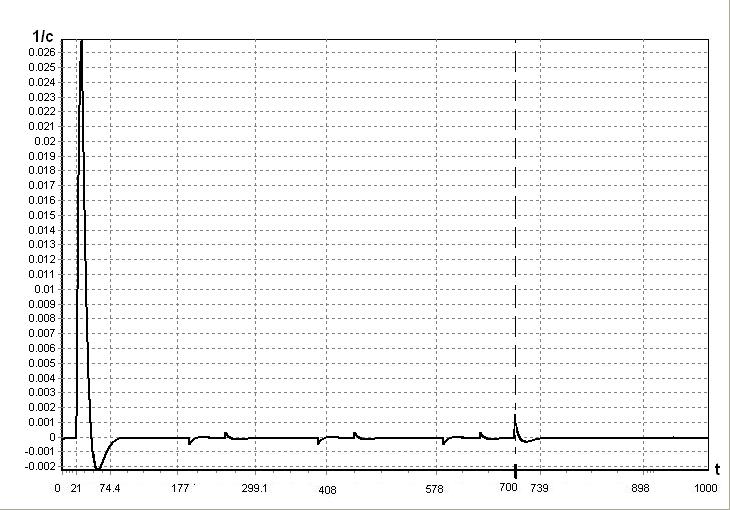

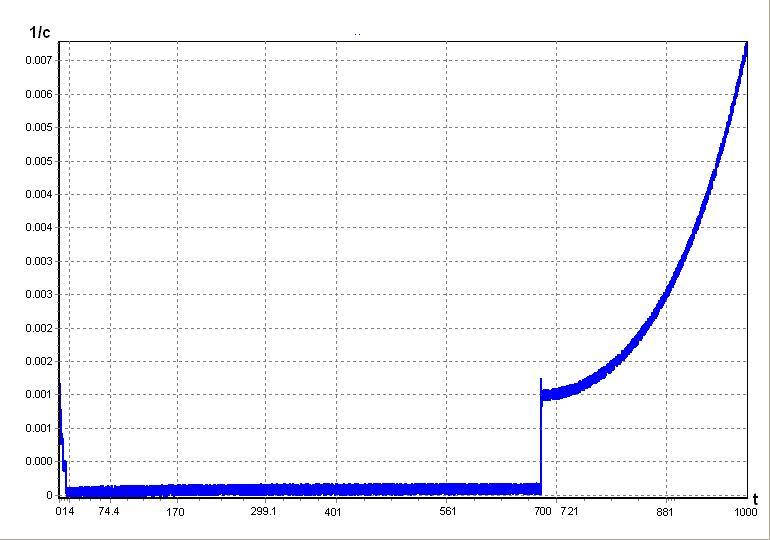

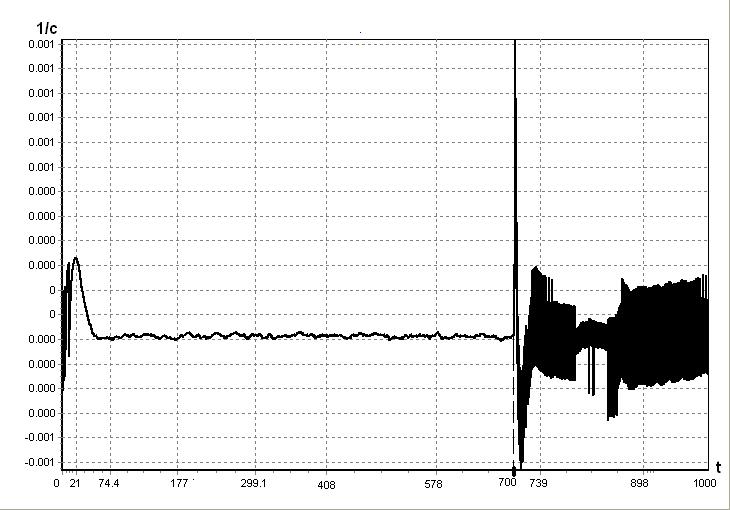

Рисунок Д.3 – Погрешность оценивания угловой скорости от времени при НУ 1-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.

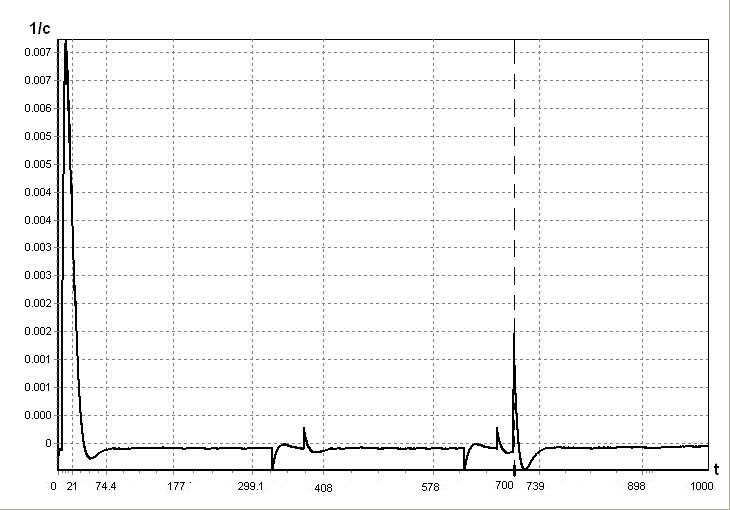

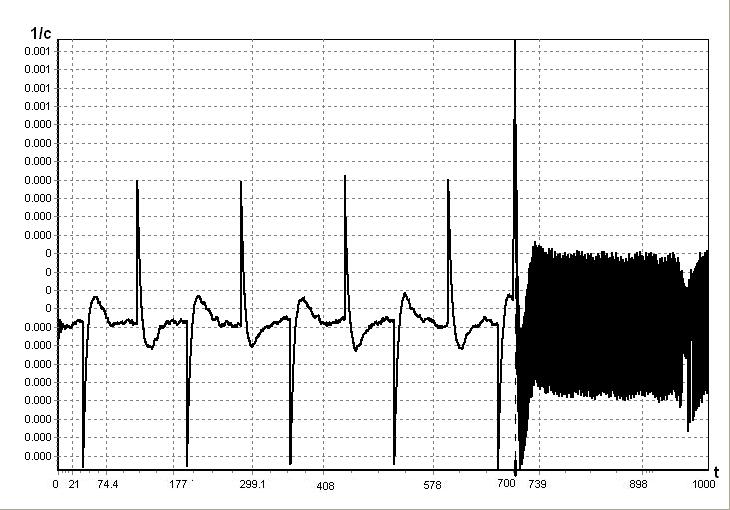

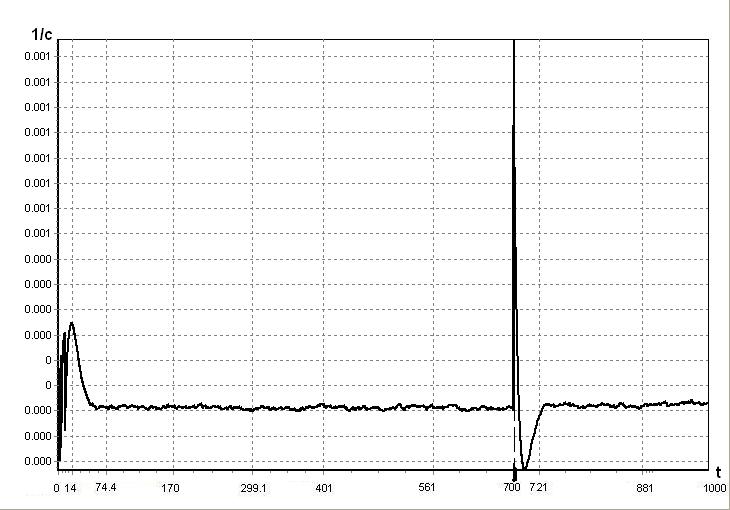

Рисунок Д.4 – Погрешность оценивания угловой скорости от времени при НУ 2-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.

Продолжение ПРИЛОЖЕНИЕ Д

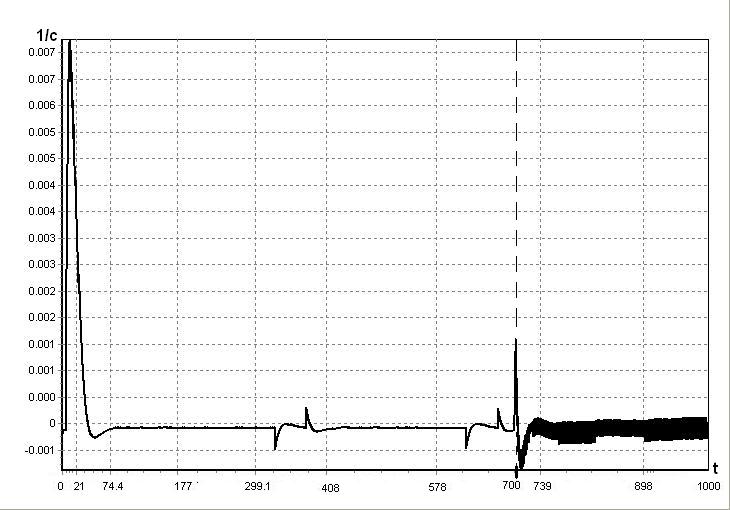

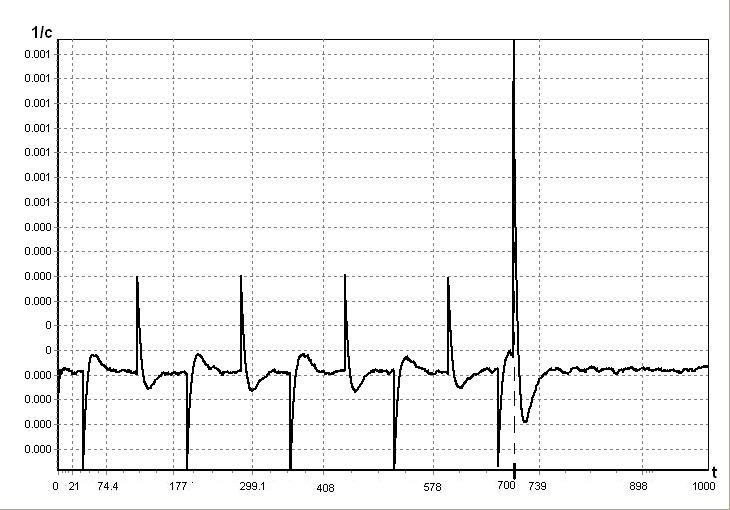

Рисунок Д.5 – Погрешность оценивания угловой скорости от времени при НУ 3-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.

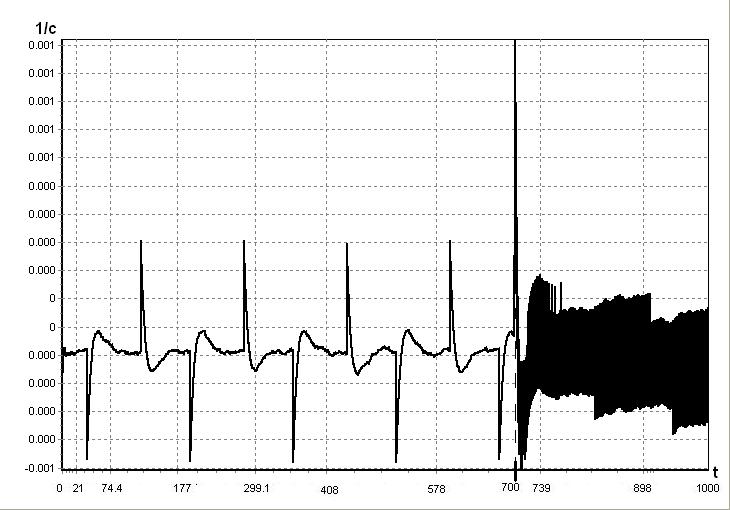

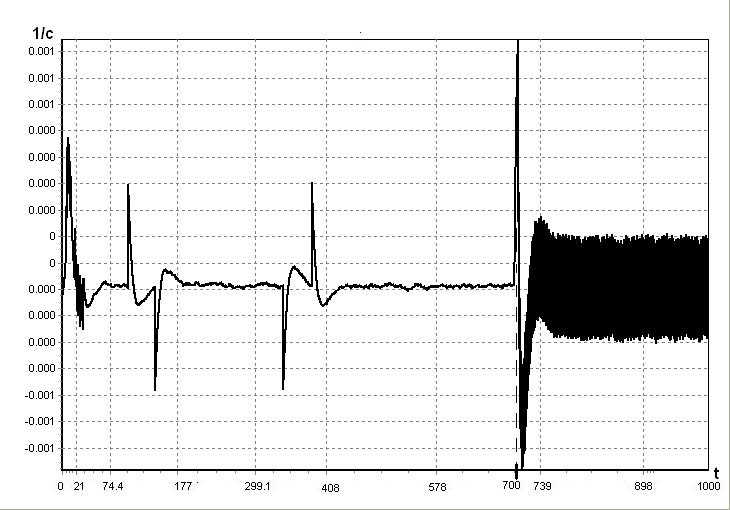

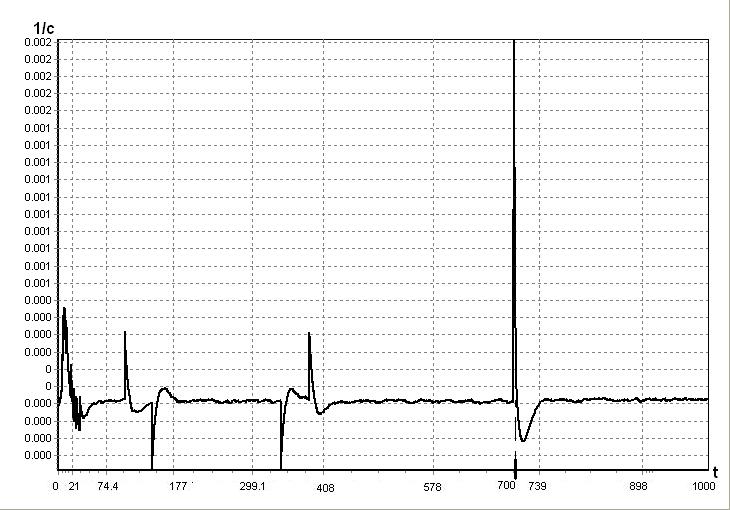

Рисунок Д.6 – Погрешность оценивания угловой скорости от времени при НУ 4-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.

Продолжение ПРИЛОЖЕНИЕ Д

Рисунок Д.7 – Погрешность оценивания угловой скорости от времени при НУ 5-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.


Рисунок Д.8 – Погрешность оценивания угловой скорости от времени при НУ 6-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.

Продолжение ПРИЛОЖЕНИЕ Д

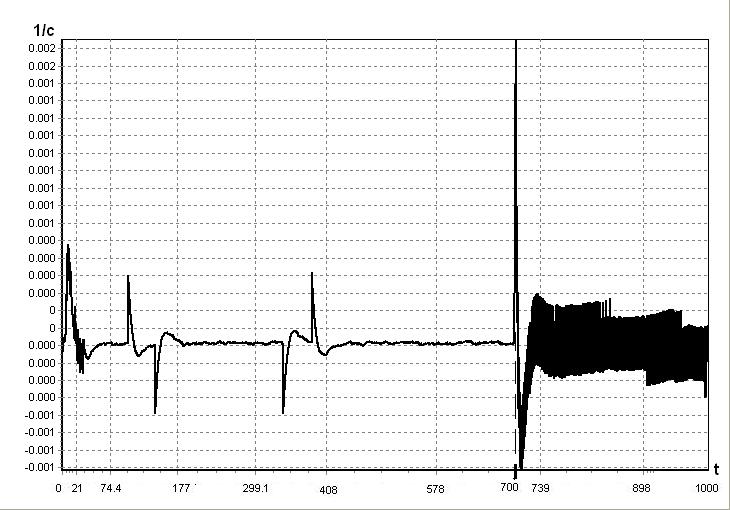

Рисунок Д.9 – Погрешность оценивания угловой скорости от времени при НУ 7-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.


Рисунок Д.10 – Погрешность оценивания угловой скорости от времени при НУ

8-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.

Продолжение ПРИЛОЖЕНИЕ Д

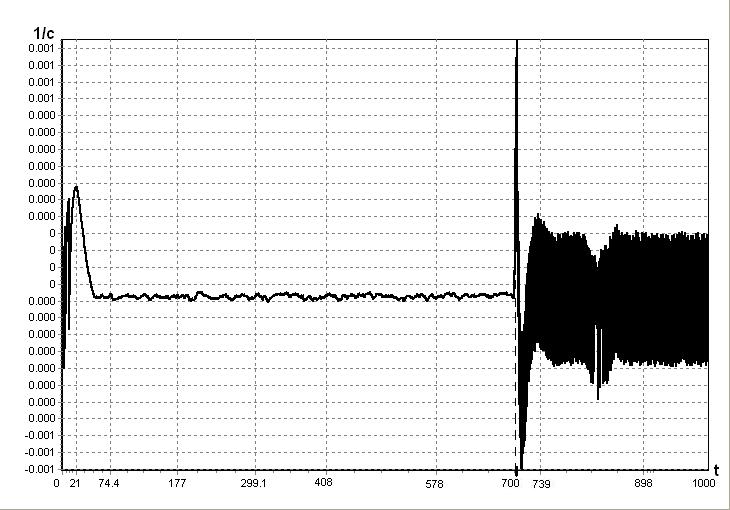

Рисунок Д.11 – Погрешность оценивания угловой скорости от времени при НУ

9-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.


Рисунок Д.12 – Погрешность оценивания угловой скорости от времени при НУ

10-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.

Продолжение ПРИЛОЖЕНИЕ Д

Рисунок Д.13 – Погрешность оценивания угловой скорости от времени при НУ

11-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.


Рисунок Д.14 – Погрешность оценивания угловой скорости от времени при НУ

12-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.

Продолжение ПРИЛОЖЕНИЕ Д

Рисунок Д.15 – Погрешность оценивания угловой скорости от времени при НУ

13-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.


Рисунок Д.16 – Погрешность оценивания угловой скорости от времени при НУ

14-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.

Продолжение ПРИЛОЖЕНИЕ Д

Рисунок Д.17 – Погрешность оценивания угловой скорости от времени при НУ

15-ого варианта табл 5.5. Пунктиром выделен момент выявления отказа ДС.
