Исследование и использование эффеката Кирлиан

ВВЕДЕНИЕ

Нет ничего более ценного для эволюции человечества, чем открытия и изобретения, которые дают Ключ к раскрытию загадочных тайн Природы и Человека. Одно из таких открытий - изобретение супругов Кирлиан, давшее человечеству новое ниверсальное понимание жизни и смерти. Издревне люди верили, что каждого человека окутывает энергетическое поле, которое служит ему определенной защитой. И всегда у человека было стремление видеть и исследовать его. Древние пытались, и небезуспешно, запечатлевать это поле на тончайших пластинках из некоторых металлов. В 1 году профессор Лихтенберг, изучая электрические разряды на покрытой порошком поверхности изолятора, наблюдал характерное свечение. Спустя почти столетие это свечение было зафиксировано на фотопластинке и получило название "фигур Лихтенберга".  В России в середине прошлого века известный по тем временам чёный Наркевич-Иодко, поверив крестьянину, видевшему разноцветные света вокруг людей невооружёнными никаким прибором глазами, изобрёл очень простое электрическое стройство, позволившее запечатлеть это свечение на фотопластинке. Светился только что сорванный с ветки листок, медленно теряя сияние по мере гасания. Приятным ровным светом лучилась рука поместного церковнослужителя после молебна, но почему-то светлый круг разрывался и гасал после домашних тихих передряг. Яркими искрами вымащивалась дорожка от руки юноши к руке предмета его тайных воздыханий. Совершенно менялось свечение у заболевшего вдруг человека: появлялись тёмные точки, пятна, сужалось и превращалось в рваные куски некогда ровное поле. Снимки эти публиковались в научных журналах, русских и зарубежных, вопросов рождалось много. Сам ченый придерживался строго научных взглядов на природу формирующихся картин: "Человеческий организм постоянно вырабатывает электричество в нервных тканях и представляет собою своеобразную электрическую батарею, постоянно обменивающуюся зарядами с окружающим пространством". 1882 год стал для учёного годом признания его открытия. Свой способ фотографирования Наркевич-Иодко назвал электрографией. О Якове Оттоновиче писали как об чёном, опередившем своё время.Удалось ему найти и весьма конкретное применение своему открытию. Проводя многочисленные эксперименты, он заметил разницу в электрографической картине одинаковых частков тела больных и здоровых, томлённых и возбуждённых, спящих и бодрствующих людей. Предсказал возможность использования метода для определения психологической совместимости. С 1890 года Яков Оттонович работал в Институте экспериментальной медицины вместе с прославленным Павловым. Почётными членами этого института были Луи Пастер и Вихров. Круг исследуемых проблем был очень широк. Одновременно с работами Наркевича-Иодко фотограф-любитель Монюшко сообщил о возможности фотографирования излучений с помощью искры. Демонстрационные опыты Николы Тесла в 1891-1900 годах наглядно показали возможность газоразрядной визуализации живых организмов. Тесла получал фотографии разрядов обычной фотосъёмкой. Фотоппарат снимал в токах высокой частоты предметы и тела. Но сложность использовавшейся тогда аппаратуры для получения электрографических снимков препятствовала широкому распространению метода. Электорографические снимки делали знакомые с трудами предшественников Битнер, Погорельский, чешский физик Навратил, американец Нифер, немец Цапек. Все говорили о фиксации неизвестных науке видов излучения.  С 1905 года, под натиском новых идей в физике и революционной ситуаций в обществе, эти работы были надолго забыты. И
только в тридцатые годы российские изобретатели - супруги Кирлиан заново подошли к этим исследованиям.

Десять лет супруги Кирлиан в домашней лаборатории создавали и усовершенствовали прибор позволяющий производить исследования свечения объектов в электромагнитном поле (в качестве источника высоковольтного высокочастотного напряжения был применен видоизменённый резонанс-трансформатор Тесла, работающий в импульсном режиме), делали тысячи высокочастотных снимков изучая механизмы и возможности неведомого прежде явления. Качество изображений было намного выше, чем у Наркевича-Йодко и всех, кто повторял его работы. Новый метод исследования распознает болезни на ранней стадии их развития и не только у растений, но и у человека. По снимкам можно провести раннюю диагностику, можно выявить рецидив болезни, можно объективно оценить терапевтическое действие химических препаратов. В процессе исследований ченые обнаружили еще один любопытный факт: разрядный процесс находиться в зависимости не только от болезненного, но и от эмоционального состояния объекта. Так супруги Кирлиан открыли окно в неведомый мир. Их разработки были защищены двадцатью одним авторским свидетельством. Но немногие ченые успели заглянуть в этот мир, так как "Гостехника" росчерком пера наглухо захлопнула это окно, поставила работы супругов Кирлиан в разряд совершенно секретных, закрытых тем.       Только через 25 лет со времени получения первых результатов, супруги смогли опубликовать подробный рассказ о сути своего изобретения (визуальное или приборное наблюдение свечения газового разряда,

объекта при помещении последнего в электрическое поле высокой напряженности) и результатах исследований. Вышедшая в издательстве "Знание" брошюра "В мире чудесных разрядов" стала настоящей сенсацией. Средств для патентования "эффекта Кирлиан<" за рубежом не было, и через некоторое время открытие стало широко использоваться в других странах просто так. Страна потеряла приоритет и валюту, но исследователи приобрели известность. Зарубежные ученые, проверив метод и бедившись, что это принципиально новый ключ к тайнам природы, назвали мерцающие излучения живых и неживых объектов ЭФФЕКТОМ КИРЛИАН, навеки вписав имя исследователей в историю науки. Немецкий ченый, врач П. Мандель рассматривает кирлиановские изображения как фотографии энергетического потока, определяющего жизнедеятельность человека. Он высказал предположение, что характеристики газоразрядного свечения пальцев рук и ног связаны с состоянием находящихся на них точек акупунктуры, которые являются начальными или конечными пунктами всех энергетических каналов. С помощью кирлианографии он пронализировал снимки свечения пальцев рук и ног сотен тысяч пациентов и разработал таблицы, которые позволяют определить состояние того или иного органа по характеристикам "свечения" отдельных зон пальцев рук и ног. В развитии заболевания он выделяет три основные стадии проявляющиеся на изображениях. "Во время информационной стадии симптомы проявляются редко, в основном как случайные вегетативные знаки. Во второй стадии развития проявляются симптомы, ещё не имеющие чёткого клинического соответствия. В третьей, симптоматической стадии, симптомам соответствуют топографические проекции. Эта третья стадия характеризуется многими феноменами. Данные клинических анализов могут расходиться с кирлиановской диагностикой, потому что они могут отражать разные грани глубинных процессов в организме".  "Основная цель диагностики - выявление по возможности скрытой причины заболевания, чтобы добраться до её источника. Другая цель заключается в подавлении отрицательно развивающихся процессов путём оптимальной терапии до проявления четко выраженных клинических симптомов. Медицинская этика диктует путь предупреждения болезней" (П. Мандель).   В настоящее время под его руководством работают научно-исследовательские институты и клиники в Германии, Швейцарии, Австрии, Голландии в которых проводятся дальнейшие биоэнергетические исследования человека, разрабатываются и апробируются методы его энергетической коррекции и лечения. До недавнего времени эффект Кирлиан использовался преимущественно за рубежом. Была создана Всемирная ассоциация по изучению этого физического эффекта, получившего имя наших талантливых соотечественников. Усовершенствовались методики, изобретались приборы, позволявшие расширить возможности научного поиска, чтобы ответить ещё на некоторые вопросы из бесконечного ряда. Первый физик, защитивший в нашей стране диссертацию по методике Кирлиан Виктор Адаменко. Он полагал, что основным носителем информации о биологическом и психофизиологическом состоянии живых организмов являются электроны и считал кирлиановские снимки прижизненным электронным изображением, получаемым в отличие от электронного микроскопа не в вакууме, при атмосферном давлении и или в газе низкого давления. Ему далось получить кирлиановские изображения не только на фотоплёнке, но и на люминисцентном экране, на электростатической бумаге, даже на термографических пластинках. Также одним из последователей супругов Кирлиан, их учеником был Станислав Филиппович Романий (Днепропетровск). Им был разработан и внедрен в практику целый спектр стройств (на основе эффекта Кирлиан) для неразрушающего контроля материалов и конструкций, неподдающихся контролю традиционными методами. Эти методики с успехом были использованы предприятиями ракетной отрасли. Также им был создан аппарат газоразрядной визуализации (АГРД), который позволял получать важную информацию о жизнедеятельности организма, проводить раннюю экспресс - диагностику и определять эффективность проводимой терапии. Новизна этой разработки подтверждена авторскими свидетельствами. В России одним из ведущих специалистов по кирлианографии стал Константин Георгиевич

Коротков. Им создан комплекс аппаратуры для исследования биологических объектов методом газоразрядной визуализации с прямым вводом газоразрядных изображений в компьютер.

Эта система позволяет наблюдать развитие Кирлиан - изображения в реальном масштабе времени, в обычном, не затемненном помещении, записывать их, преобразовывать, распечатывать и хранить в памяти компьютера.


разработанное программное обеспечение дает возможность построить поле человека, наблюдать его изменения, также количественно оценить параметры изображений, для более четкой оценки динамики происходящих в организме процессов. В ходе обследования очень важным аспектом является и психоэмоциональное состояние оператора. На это неоднократно казывали и Кирлианы. Метод газоразрядной визуализации (эффект Кирлиан) является одним из немногих методов, позволяющих быстро, достоверно и безопасно исследовать физическое, психоэмоциональное и энергетическое состояние человека, выявить болезнь задолго до ее клинической манифестации и найти ее первопричину, также подобрать индивидуальные методики лечения и оздоровления, проконтролировать в динамике их эффективность. Настоящая работа посвящена описанию Эффекта Кирлиан, методов его использования и схемного построения стройств его реализации. [1]


2. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ


2.1 АНАЛИЗ ТЕХНИЧЕСКОГО ЗАДАНИЯ


Целью работы является исследование и использование эффекта Кирлиан. Для решения этой задачи необходимо пронализировать экспериментальные данные об эффекте Кирлиан при различных патологических состояниях биообъекта, используя при этом несколько видов биообъектов, и определить связь между определёнными видами и степенями патологий биообъектов и полученным изображением.

В результате работы необходимо определить возможность с помощью эффекта Кирлиан решение следующих задач:

1.

2.


2.2 ФОТОГРАФИРОВАНИЕ ЭЛЕКТРИЧЕСКИХ РАЗРЯДОВ

За минувшие 125 лет люди придумали несколько способов получения изображений. Первое место среди них по праву занимает световая фотография; к ней примыкает кинематонграфия, дающая изображение в динамике. Кроме этих главнных способов, наука и техника пользуются лучами "Рентгена, также импульсами постоянного тока и фотоэлектрическим действием света на полупроводники.

1949 год предложен еще один метод фотографирования и наблюдения за объектами Ч с помощью токов высокой часнтоты. Этот метод продолжает совершенствоваться, он обонгащается различной аппаратурой, и им польнзуются в науке и технике.

Вся Вселенная, в том числе и земная атмосфера, состоит из электрически заряженных частиц. В верхние, разряжеые слои атмосферы без труда проникают космические лучи. Они ионизируют частицы воздуха и вызывают разнообразные электрические явления.

Полярное сиянние вызвано электрическими зарядами. Земля - гигантнский магнит; электрически заряженные частицы Солнца, пронлетающие в околоземном космическом пространстве, притянгиваются магнитным полем Земли и входят в верхние слои ионосферы в районе магнитных полюсов; частицы воздуха от соударений с частицами космическими превращаются в ионы, ионы затем нейтрализуются, при этом выделяется энергия, и мы видим сияние.

В нижних, более плотных слоях атмосферы, электризация во много раз интенсивнее. Заряжен воздух, заряжена земля, заряжена каждая капелька влаги в облаке. Временами колинчество зарядов в облаке растет сверх обычного, заряды станонвятся кандидатами в разряды, облако превращается в гронзовую тучу, и, наконец, в небе вспыхивает первый разряд Ч молния.

Каждый электрический заряд распространяет вокруг себя свои силы, и два равных электрических заряда, противопонложных по знаку, когда между ними возникает электрическое поле, притягиваются друг к другу этими силами, пока не сонединятся в одну нейтральную частицу.

С электрическими зарядами имеют дело техника, промышленность, наука. Еще в прошлом веке они поступили на службу к медицине. Среди электрофизических методов леченния есть, например, дарсонвализация; специальный генератор преобразует обычный ток из сети в ток высокой частоты, безонпасный для человека.

Обращено внимание на то, что еле заметное разрядное свечение между электродом и кожей человека подчинено каким-то определеым закономерностям.

Было проведены опыты:а 1)Миниатюрная молния - модельер. Этот опыт показал, что каждая деталь в рельефе клише, каждая точка имеет свою форму и размер, на каждой детали созндается своя картина из зарядов. Отдельные микроканальные разряды воспроизводят на фотонпленке точную модель детали в виде геометрической фигуры. Из совокупности этих фигур и формируется изображение предмета. 2)Критический промежуток. Водяная обкладка. Из этого опыта стало ясно - критический промежуток станавливается с помощью тонкой ткани; металлическая обнкладка заменена жидкой. 3)Роликовая обкладка. Стало ясно, что такие обкладки занимают очень мало места на фотонпленке и требуют мало напряжения и мощности, что очень важно при фотографировании живых организмов. 4)Пакетные снимки. Данные этого опыта помогли использовать передачу изображения предмета через перегородку из диэлектрика при конструировании электронно-ионных оптических приборов. 5)Электрическое состояние. Изображения разных предметов при фотографировании токами высокой частоты формируются по-разному. Если преднмет проводник, то на снимке отражается только конфигуранция его поверхности. Если же это диэлектрик, на фотоснимке возникает его глубинная структура. На фоне рисунка поверхнностиа получаются снимки электрического состояния преднметов.

Растение Ч это сложный конгломерат, живые детали которого при фотографировании несут на себе определенные электрические величины. Их изображение - рисунок их элекнтрического состояния. Посмотрите на фото II, Ш, IV, V, VI и VII. Это электрическое состояние листьев разных растений. У каждого Ч свое.

На фонто V, IX и X, в равных словиях сфотографирован лист вербены в разных биологических состояниях. У одного и того же листа рисунки электрического состояния различны. Первый снимок получен с несорванного листа вербены, второй - после того, как куст вербены был вырван с корнем и пролежал в тени десять часов, третий снимок был сделан еще через двадцать часов.

Лист обнаруживает в снимках свое биолонгическое состояние. Первый снимок получен со здорового лиснта, второй - с вядающего, третий - с почти вядшего.

Внутренний мир листа растения связан с внешним миром, с солнцем, воздухом, температурой через биологические принборы в покрове. Нарушение жизнедеятельности листа растенния засухой, болезнью, старением изменяет химический состав и физическую структуру биологических лприборов, или механнизмов, которые в свою очередь влияют на форму разрядов, исходящих из них, что фиксируется на фотоматериале в своеобразных геометрических фигурах.[2]

Можно, таким образом, предположить, что в организации рисунка электрического состояния организма, помимо его поверхностной конфигурации, принимает частие и его внутнреннее биологическое состояние. По рисунку электросостояния можно судить о биосостоянии. Очевидно, фотографирование токами высокой частоты со временем поможет находить патологические изменения в растениях.

Сфотографировав два листа, одного и того же растения получим, что изображение электрического состояния одного листа сонстояло из округлых сферических деталей, симметрично рассынпанных по полю, изображение другого - из мелких геометнрических фигурок, группами разбросанных по плоскости это возникло из-за того, что листья были сорваны с разных кустов, один из которых был заражен микроорганизмами. Развиваясь внутри листа, микроорганизмы не давали внешних признаков заболенвания вплоть до момента гибели самого листа. По мнению фитопатологов, такой способ получения изображения выявнляет детали, недоступные другим методам фотографиронвания.

При фотографировании листьев виннограда, яблонь, табака фиксировалось болезненное сонстояние, и каждый раз при патологических изменениях листа растения видоизменялся и рисунок электрического состояния, присущего только этому болезненному состоянию листа и только этому виду растения.

На фото XI изображен здоронвый лист табака, на XII Ч больной.

Вскоре от методики фотографирования токами высокой частоты отпочковалось новое направление - визуальное наблюдение.

Сопоставляя фотографические снимки одних и тех же листьев растений или одного и того же частка нашей кожи, заметно, что на повторных снимках (при равных слонвиях фотографирования) некоторые детали иногда или менянют свое местоположение, или совсем исчезают, иной раз, наоборот, появляются новые детали, что свидетельствует о движении, о каких-то процессах, происходящих в живом организме. Эта динамика деталей связана с пронцессами жизнедеятельности.

Для этого из двух тончайших лабораторных стекол изготовили герметическую камеру толщиной в миллиметр, залили ее токопроводящей жидкостью - обыкновенной водой и подключили к генератору. Разрядные каналы были плохо видны даже в лупу. Под микроскопом, с разрядно-оптической обкладкой видно, что самые разнообразные разрядные каналы совершаюта сложную работу.

Каналы-великаны полыхают лилово-огненным планменем. А рядом, в глыбах кожного покрова, спокойно свентятся оранжевые и голубые лкарликовые звезды.

Полыхают и зарницы. Это мерцают кратеры, только из них извергается не огненная лава, сияние, подобное полярному. То тут, то там пронзительно вспыхивают неразлучные близнецы желтого и голубого цвета. Словно из подземелий, выплывают блеклые медузообразные фигуры. Они колышутся и плывут в пространстве, отыскивая себе подобных, и, встретившись, сливаются с ними или скрываются в другом подземелье. А некоторые разрядные каналы временами, словно освещая язычком пламени свой путь, гуськом спешат вдоль кожных лущелий.

Эта пестрая паноранма кожного электрического состояния подчиняется определённым закономерностям. Из многочисленных повторных наблюденний - разных частков тела, листьев, корней, побегов, минералов, металлов, бумаги, кожи, бетона - выясняется, что при одних и тех же словиях общая картина электрических разнрядов повторяется.

На фото X изображена кожа человека (увеличено в 50 раз). Человек находится в равновешенном состоянии. На фото XIV - кожа человека переутомленного (тоже увеличенно в 50 раз). Та же картина на фото XV и XVI, только при сильном величении.

В поле зрения наблюдаемого частка кожи виднеются безнжизненные черные пятна. Покрыв мёртвые зоны тоннким слоем люминесцирующего порошка, который светится под действием электрических зарядов или ультрафиолетовых лучей, получим, что черные пятна исчезли, и на их месте засветилась зеленным светом наша кожа, на фоне которой продолжали пульнсировать разрядные каналы.

Это означает, что электрические заряды, распреденленные на коже, обладают неодинаковой энергией. Заряды с малой энергией не принимают частия в общем разрядном потоке и создают мертвые зоны на общей картине электрического состояния.

Чувствительность разрядных каналов к изменениям зарядного промежутка в фотокамере очень велика. величивая или меньшая его на сотые доли миллиметра, из поля зрения можнно далять разрядные каналы. Обыкновенно первыми выбынвают из строя каналы с меньшей энергией, и они же последнинми возвращаются в строй.

2.3 ФОТОГРАФИРОВАНИЕ ПАТОЛОГИЙ БИООБЪЕКТОВ В РАЗРЯДАХ ТВЧ


Разрядный процесс при фотографировании длится обычно одну-две секунды, разрядный поток при визуальном наблюндении - 50Ч300 секунд, увеличить это время нельзя, т.к. появляется риск повнреждения эрозией наружного стекла прозрачной водяной обкладнки. И когда некоторые каналы то притухают, то снова разгораются, то совсем гаснут: лфакелы размашисто раскачиваются, как на ветру; лиловый их цвет бледнеет, переходит в желто-розовый; поле становится расплывчатым, создается впечатление, что все каналы вышли из фокуса.

Нервная возбудимость оператора, как показали эксперименты накладывали печать на панораму высокочастотных разрядов же с первой секунды демонстрации.

Влияние эмоций на характер разрядных процессов отображено на фото XЧXVI.

Однако эти снимки не дают законченной картины электринческого состояния: они не цветные, и основная масса деталей, составляющих фон, не экспонируется из-за слабого свечения. Отражены только сильные потенциальные точки кожного покрова. Об истинном электрическом состоянии судить по ним можно только приблизительно.

Первые попытки фотографирования высокочастотными разрядами же дали существенные результаты. Эксперименнтируя над растениями, мы, например, обнаружили нечто новое в их жизни. Подобно тому, как в свое время вопрос о том, почему растения зеленые, привел к открытию фотосинтеза, главную роль в котором играет хлорофилл, фотографирование с помощью ТВЧ заставило нас обратить внимание на то, что листья растений имеют специфическую форму.

Исследования привели к парадоксальному выводу: контур листьев - это своеобразный орган растений, выполняющий электрофизиологическую функцию ионизации глекислоты в околокронном пространстве с целью ее доставки зеленым листьям.[2]

Минеральных веществ в почве недостаточно для обильных рожаев, и растениям требуется химическая и биологическая подкормка. Листьям раснтений нужно гораздо больше продуктов газового питания, чем корням - питания минерального.

Возможно что, листья живут впроголодь так же, как и корни. И они нуждаются в искусственной газовой подкормке с заранее ионизированной глекислотой.

Поэтому в настоящее время ставиться вопрос об ионном ганзовом добрении кроны растений.

Роль кожного покрова не ограничивается механической защитой организма от внешней среды. В коже заложены своеобразные биомеханизмы, выполняющие важные функции и связанные через центральную нервную систему с внутренними органами. Состояние кожи является как бы проекцией состояния организма или его органов, кожа живо реагирует на изменения, происходящие в них; нередко она первая сигнанлизирует своими изменениями о неполадках внутри организма.

Методика ТВЧ-фотографирования и позволяет фиксировать изображение электриченского состояния частков кожи, тесно связанных с соответнствующими органами. При наличии сравнительных таблиц картин электрического состояния кожнного покрова в нормальном и патологически измененном состояниях можно будет использовать этот метод, как средстнво ранней диагностики в медицине, в животноводстве, в ботаннике.


2.4 АППАРАТУРА ДЛЯ КИРЛИАН-ЭФФЕКТА


ппаратура применяемая в первоначальных опытах состояла из генератора ТВЧ, резонатора, катушки прерывателя (рис.2.1).

Генератор ТВЧ превращает опасный для человека электрический ток в безопасный. Такой геннератор должен работать с частотой приблизительно в 75 - 200 тыс. колебаний в секунду; колебания импульсные, резко затухающие. Каждый импульс не должен нести большой энергии, чтобы она не могла оказывать на организм теплонвого или раздражающего действия. Его длительностьЧ 5Ч100 миллионных долей секунды.

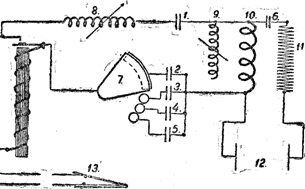

Рис. 2.1 Искровой генератор:

1-Ч конденсатор на Ч10 мф, 600 вольт; 2 и Чконденсатонры на 0,25 мф, 1500 в; Чконденсатор на 0,5 мф, 1 в; Ч конденсатор на 1 мф, 690 в; 6 - конденсатор на 2500 мф, 2500 в (емкостная защита); Чкоммутатор переключения чанстоты; 8 и 9 - дроссельные регуляторы (типа реостата накала радиоламп); провод медный ПБО, 1,5 мм, по 100 витков; 10 - первичная обмотка резонатора (автотрансформатора), Ч10 витков, провод 3х1 мм (ПБО); 11 - вторичная обмотка рензонатора, 3 витков, провод ПЭШО 0,2 мм;

12 - обкладки конденсатора; 13 - педаль.

Искровой же генератор еще при монтаже настраивается на одну доминирующую частоту, но, как и каждая искра, сопровождается целой гаммой других частот. Поэтому здесь вынделять определенные детали не дастся. Но зато на снимке будет отчетливо изображена структура фотографируемого предмета с множеством деталей, которые резонировали на эту гамму частот.

Таким образом, оба генератора, ламповый и искровой, донполняют друг друга. Поскольку искровой генератор обладает большими возможностями, мы в основном работаем с ним. Этот генератор (рис. 2.1) состоит из катушки прерывателя, колебательного контура и педали для ножного включения.

Катушка прерывателя (рис. 2.2) выполняется из гетинакса, фибнры или дерева вырезать (две пластинки шириной 60, длиной 80 и толщиной 3 мм) в просверленные отверстия вклеивается для сердечника картонная трубка с внутренним диаметром 22 мм так, чтобы расстояние между боковыми пластинками катушнки было 65 мм. Трубку для сердечника можно сделать из жести, развернув ее края 2 так, чтобы пластинки 1 не могли сойти с трубки. Металлическая трубка должна быть обязантельно с одной стороны разрезана вдоль оси (щель - 3 мм), иначе так, чтобы расстояние между боковыми пластинками катушнки было 65 мм. Трубку для сердечника можно сделать из жести, развернув ее края 2 так, чтобы пластинки 1 не могли сойти с трубки. Металлическая трубка должна быть обязантельно с одной стороны разрезана

Рис.2.2 Катушка прерывателя.

вдоль оси (щель - 3 мм), иначе при переменном токе она станет как бы замкнутым витнком трансформатора, где начнет индуцироваться ток большой величины, и катушка сгорит. Металлическую трубку надо изолировать несколькими оборотами плотной бумаги 3, конторые будут сдерживать боковые пластины катушки от сполнзания. Для диэлектрической прочности бумагу желательно пропитать шеллаком или нитролаком, трубку покрыть внутнри изолирующим лаком, чтобы пластинки сердечника не замыкали ее, и набить полосками трансформаторной стали; они должны на Ч4 мм выступать с одной стороны катушки, на которой просверлены четыре отверстия диаметром 4 мм для крепежных болтов 6,9 и 14.

Прерыватель делается по форме, казанной пунктиром, из стальной (трансформаторной) пластины; на одной стороне ее пробивается отверстие для крепления 6, на другой стороне приклепывается вольфрамовый контакт 7 диаметром 4 мм. Другая пластина прерывателя 8 изготовляется из жесткой лантуни или другого немагнитного материала (иначе она под действием магнетизма сердечника начнет колебаться в такт с первой пластиной, и генератор будет работать нечетко); в ней по глам делаются три отверстия диаметром 4 мм. Они должны совпадать с отверстиями первой пластины; одно из них продолговатое Ч для свободного перемещения пластины вдоль болта 9 при регулировке.

Втулки 10 и 11 служат пором при установке пластин прерывателя. Для простоты их можно свернуть из полоски жести. Болт 9 с гайкой 12 является регулятором при настройнке искрового промежутка. Пружина 13 должна быть жесткой, чтобы пластина 8, зажатая между пружиной и гайкой, при колебательных движениях пластины 5 не вибрировала.

К болту 6 подключается один конец обмотки катушки. Болт 14 и второй провод обмотки 15 подключаются к электронсети через выводные контакты.

Обмотка катушки 16 должна быть сделана из провода диаметром 0,35 мм с эмалевой изоляцией, лучше с бумажной оплеткой. С такими габаритами у катушки при напряжении 220 в должно быть 350Ч4 витков (генератор может рабонтать и при напряжении 127 в). При намотке катушки проводом с эмалевой изоляцией необходимо каждый слой обмотки изолировать одним или двумя оборотами конденсанторной или другой тонкой бумаги. Катушка обматывается с отступом от боковых ее стенок (пластин) на Ч4 мм, иначе крайние верхние проводники провалятся (между пластиной и обмоткой), и в изоляции будет пробой.

Сердечник катушки 4 должен быть туго набит полосками из трансформаторной стали, чтобы под действием магнитных сил отдельные листы не высовывались навстречу пластине 5. Сердечник закрепляется лаком.

Вольфрамовые контакты 7 должны быть всегда чистыми и отполированными. Это предохраняет их от сгорания (эрозии).

Второй важный зел генератора - колебательный контур, с катушкой самоиндукции, имеющей повышающую напряжение обмотку (резонатор дена).

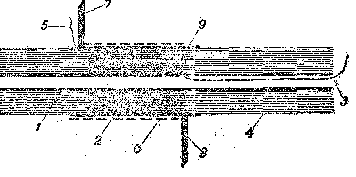

Основанием катушки резонатора длиною 180 мм (рис. 2.3) служит трубка 1 из бумаги (Ч5 оборотов). На расстояние 80 мм от края, прокалывается в трубке отверстие, куда просовывается провод 3; выводится из трубнки на 8Ч100 мм.

Хорошо изолированный провод должен быть в диаметре 0,Ч0,25 мм, эмаль - с шелковой или бумажной оплеткой. Обмотку 2 производится вплотную, виток к витку, не более 100 витков в одном ряду - в противном случае между смежнными рядами будет слишком велика разность потенциала и произойдет междурядный пробой.

Рис. 2.3 Резонатор (автотрансформатор).

Каждый ряд обмотки обворачивается двумя или, если буманга тонкая, то и тремя оборотами (с нахлесткой) чистой буманги. Ширина изолирующего слоя бумаги равна длине трубкиЧ180 мм. На трубку, таким образом, наматывается до 30 рядов (3 витков). После окончания обмотки покрывается слоем в три-четыре оборота писчей бумаги 9, через которую пропуснкаем конец обмотки 5. Это - повышающая, т. е. вторичная, обмотка. Смещение обмотки 6 по отношению к трубке обуснловлено выходящим проводом 3. Между проводом 3 и шиной 8 может быть воздушное пробойное перекрытие во время работы генератора на больших напряжениях. Правая сторона резонатора, залитая парафином, от этого застрахована.

Первичная обмотка наматывается в том же направлении на вторичную шиной 3,5<´1 мм либо проводом с эмалевой или бумажной изоляцией (диаметром 1,2 мм) в три параллельных проводника (наматывается Ч10 витков). Концы обмоток припаиваем к высоковольтному конденсатору на 2500 пикофарад (емкостная защита).

По окончании намотки автотрансформатора высокой частоты его необходимо часа три поварить в белом парафине до обезвожинвания бумаги, до полного пропитывания катушки. Катушка после отвердевания в парафина остужается. Потом снова нагревается парафин, погружается в него катушка и, не давая ей нагреться, быстро вынимается. Так необходимо поступать несколько раз, пока вся катушка не будет залита парафином и у обмотки не останется воздушных пузырьков.

втотрансформатор выдерживает до 200 тыс. в эффективнного напряжения.

Индуктивный регулятор делается по типу обычного реостата для регулировки накала радиоламп, но больших разменров. На полоску из фибры или алюминия, изолированного лейкопластом, толщиной 1,Ч2, шириной 15 и длиной 16Ч 180 мм, наматывается медная с бумажной изоляцией проволока 1,5 мм. В одном регуляторе полоска остается ненамотанной на 1Ч20 мм, чтобы можно было его выключать. Полоска са намоткой сворачивается в кольцо. Концы ее закрепляются на гольнике винтами или заклепками. В центральное отверстие гольника проходит ось ползущего контакта. Обмотка пропинтывается лаком для закрепления ниточной оплетки. На ребре полоски наждачной или стеклянной бумагой счищаем изолянцию (для коммутации между проволокой и ползучим контактом).

Устройство ясно видно на рис. 2.1. Верхняя дека педали должна быть тщантельно изолирована от токонесущих деталей. Рекомендуется покрыть педаль добавочным изолирующим слоем из гетинакса, текстолита или эбонита: когда экспериментатор испытывает на себе аппарат, гвозди обуви могут соприкоснуться с токонесущими частями педали, и ток технической частоты пройдет через него.

Контакты изготовляются из жести. Пружина из трансфорнматорной стали является продолжением верхнего контакта. Оба контакта электрически связаны с двумя болтами, к которым крепятся провода. Подводящие клеммы педали закрыванются щитком из диэлектрического материала.

Для защиты колебательного контура от технической частоты: и для повышения пробойного напряжения конденсаторов их монтируют последовательно (рис. 2.1).

Само фотографирование происходит в системе плоского конденсатора, основным инструментом которого являются обкладки, т. е. две металлические пластинки. Пользоваться можно и одной обкладкой и двумя одновременно. В описанных выше опытах принимали частие мелкие предметы, поменщавшиеся между двумя обкладками. Человек же, растения на корню и крупные предметы экспонируются только с понмощью одной обкладки.

Во время фотографирования надо принкрывать фотопленку черным экраном, чтобы избежать вуалинрования фотоснимка.

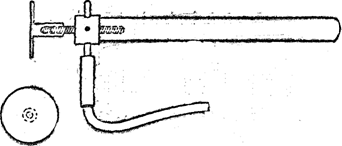

Из плоских обкладок целесообразна дисковая обкладка без глов (рис. 2.4). С нею добно выбирать часток и на теле, и на растениях.

Рис. 2.4 Дисковая обкладка.

Для фотографирования листьев растений без отрыва от стебля необходимо применить плоснкие металлические обкладки, которые крепляем на подвижной крестовине из диэлектрика и с внутренней стороны покрыли их целлулоидом с пазами для фотопленок. Эти фотоклещи изображены на рис. 2.5.

Лист растения кладется на фотопленку нижней обкладки, в которой на переднем крае сделан прорез для черенка. С помощью фотоклещей получаются снимки и с других плоских предметов.

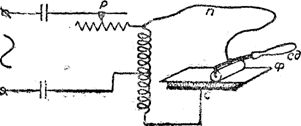

При фотографировании растения на корню можно подклюнчать обе обкладки фотоклещей - или к одному (активному) полюсу генератора или к двум разноименным. Это придает своеобразие картинам на снимках. В первом случае в фотонграфировании частвует все растение, начиная с корней, во втором только один лист, причем электрическая корона вокруг него не образуется как это бывает при однополюсной съемке.

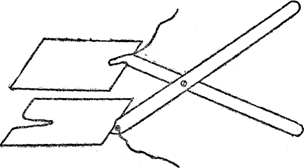

Рис. 2.5 Фотоклещи.

Увеличение фотографируемой площади требует повышения мощности, и экспериментатор вынужден компенсировать нендостающую мощность длинением времени экспозиции, это неблагоприятно отражается на качестве фотоснимка. Вынход Ч в максимальной стабилизации времени экспозиции с помощью вращающегося ролика (рис. 2.6).

На рис. 2.7 изображен набор таких обкладок, рабочая часть которых по конфигурации диаметрально противоположна форме фотографируемого частка. Эти обкладки не требуют

Рис. 2.6 Вращающийся ролик.

установки разрядного промежутка между предметом и фотопленкой.

При фотографировании, после того как роликовая обкладка покинет старт, необходимо вклюнчить генератор и выключить, когда она дойдет до финиша.

Рис. 2.7 Набор роликовых обкладок.

Рис. 2.8 Разновидность роликовой обкладки.


После этого отрывается обкладка от фотопленки, иначе между ними вспыхнет искра и завуалирует негатив (фото I получено через роликовую обкладку).

На рис. 2.8 изображена другая разновидность роликовой обкладки.

В пазы прибора под черный экран вставляется фотопленка, взаиморасположение которой с роликом на всем протяжении одинаково, и фотографирование происходит по строго заданному направлению. Скорость ролика и его нажим на фотопленку можно регулировать. В действие он приводится пружинным механизмом. Прибор накладывается на предмет;

ролик запускается нажимом кнопки.

Основание обкладки делается из твердого диэлектрика,

Для съемки цилиндрических предметов применяют эласнтичную обкладку (рис. 2.9). Гибкая спиральная пружина крепнлена на двух рукоятках из диэлектрика. Фотографируемый предмет, покрытый фотопленкой, обхватывается по окружности такой обкладкой и с помощью рукояток,

Рис. 2.9 Эластичная обкладка.

Рис. 2.10. Многокадровая обкладка.

зажатых в руке, передвигается вдоль фотопленки. Если экспонируемый часток идет на конус, то пружина благодаря своей пругости плотно облегает через фотопленку такой участок, и снимок на всем протяжении получается равномерным.

Труднее фотографировать всю поверхность таких мелких предметов, как, например, пуля. Такого рода цилиндрический предмет туго обхватывается по окружности фотопленкой которая с помощью механизма протягивается и вращает его, Вторая металлическая обкладка в виде плоского пера прижинмается через фотопленку к цилиндрическому предмету (ри

Цилиндрический предмет и металлическое перо превращаются в конденсаторные обкладки Ч одна во вращающуюся, другая - в неподвижную, поставленную на ребро.

Этот метод можно с спехом использовать в криминалинстике, где оптическое фотографирование таких предметов, как пуля, ведут на сложной, громоздкой и дорогой становке.

Для визуального набнлюдения создана разрядно-оптическая обкладка. Это самая сложная из всех наших конденсаторных обкладок. Как и ненкоторые другие, она постнроена на принципе плоснкого конденсатора.

Ва конструкцию обнкладки вмонтирована свентовая оптика, величиванющая наблюдаемые карнтины разрядных процеснсов. Обкладка является самостоятельным прибонром, также приставкой к оптическому микроскопу (рис. 2.11). Ее размер занвисит от диаметра объекнтива.

Контактное фотогранфирование токами высонкой частоты обязывает ко многому: надо тщательно приспосабливать к нему поверхность экспонируенмого предмета, особенно живой природы.

Чтобы сделать дачнный снимок частка кожи, можно видоизменнить разрядно-оптиче-скую обкладку. В обычнной обкладке траверза служит для нее пором и в то же время устанавлинвает разрядный промежунток. Новая обкладка сондержит кольцо из диэлекнтрика с выточенным в нем кольцевым глублением. Обкладка с таким кольцом-траверзой прикладывается к коже, и через штуцер из глубления резиновым баллоном (грушей), выкачивается воздух. Кожа засасывается в глубление, как в медицинскую банку, часток кожи в центре кольца растягинвается и становится идеально ровным для визуального наблюдения; обкладка держится крепко.

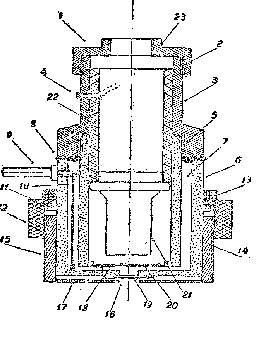

Рис. 2.11 Разрядно-оптическая обкладка:



- переходная гайка; 2 - резьба; Ч верхняя половина обкладки; 4 - палец (болт) для фокусировки; 5 - резьба; 6 - нижняя половина; 7 - два отверстия диаметром 4 мм, раснположенные друг против друга; 8 - резиновая прокладка; 9 - контакт; 10 - металлическая проволока, предохраняющая цепь от разрыва при иснпарении воды; II Ч прилив в виде кольца; 1Чсвободно вращающаяся прижимная гайка; 1Чкольца; 1Ч резьба; 15 - траверза; 16 - отвернстие диаметром 5 мм; 17 - дно тра-верзы; 18 - стекло толщиной 0,Ч 1- мм; 19 - стекло толщиной 0,1Ч 0,14 мм; 20 - камера, заливающаяся через отверстие 7 водой; 21 - Ч12-кратный объектив; 2Чвтулка, несунщая объектив; 23 - резьба (по резьнбе тубуса микроскопа).

Рис. 2.12 Разрядно-оптическая обкладка с приспособленнием для растягивания поверхности кожного покрова.

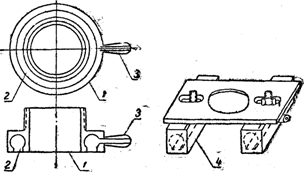

На рис. 2.12 приспособление изображено в двух вариантах;

толстое кольцо 1 из диэлектрика снабжено с одной стороны канавкой в виде траншеи 2, полость которой штуцером 3 соединнена с вакуум-насосом. Для растяжения объекта в двух пронтивоположных направлениях применяется второй вариант конструкции приспособления, в котором взамен кольца применнены два бруска с канавками 4, сообщающимися с вакуумным насосом,

Конструкцию визуальной разрядно-оптической обкладки можно простить, не изменяя принципа ее действия. Фокусинровка объектива, как правило, производится за счет его перенмещения в самой обкладке, у прощенной обкладки объекнтив переносится на микроскоп и остается неподвижным. На нем креплена эбонитовая втулка с боковым пальцем. Через косую прорезь в горловине обкладки при повороте ее вправо или влево она может на пальце подниматься и опускаться.

В таких малодоступных местах, как полость рта, можно для наблюдения использовать специальную портативную прозрачную обкладку. Она крепляется на вогнутом зеркальнце под определенным глом, что дает возможность наблюдать разрядные картины, например, дефекты зубов или десен, в несколько величенном виде. Прозрачная обкладка сделана из органического стекла или лавсана, пластинки с рабочей стороны не толще 0,15 мм, а с тыльной - 1 мм. Полость межнду ними шириной в миллиметр наполняется водой.

Влажные поверхности наблюдаемых объектов надо предварительно протереть эфиром или спиртом.[2]


2.5 ОПРЕДЕЛЕНИЕ ПАТОЛОГИИ БИОБЪЕКТОВ С ПОМОЩЬЮ КИРЛИАН-ЭФФЕКТА


У лиц, страндавших тем или иным заболеванием, наблюдалось строго определенное изменнениеа структуры светящейся короны. Любопытно, что в некоторых случаях это изменение оказалось возможным зафикнсировать еще до появления первых симпнтомов болезни.



Рис. 2.13


В разряднное стройство помещен только что сорванный лист растения. Включаетнся ток, и на поверхности листа понявляется голубоватое свечение (рис. 2.13а). Затем листу наносится несколько колов иглой. И он мгнонвенно реагирует н механиченское воздействие - в местах понвреждений возникает красноватое свечение (рис. 2.13б). Через некоторое время лист начинает вянуть, и его свечение постепенно затухает (рис. 2.13в). Но вот подходит человек и протягинвает руки на расстоянии 1Ч20 см от листа. Целитель словно вливает свежие силы в мирающие клетки: через несколько минут свечение листа возобновляется (рис. 2.13г). Так лист реагирует на биоэнергетическое возндействие...

Этот эксперимент был проведен в 1972 году профессором Калифорнийнского ниверситета Тельмой Мосс. Занявшись изучением лэффекта Кирнлиан, она решила прежде всего принменить его для исследования дистаннционного взаимодействия живых сиснтем. В частности, ее очень интересовал опыт работы тбилисского врачевателя Алексея Криворотова Мосс данлось отыскать людей, тверждавнших вслед за Криворотовым, что они, дескать, могут лечить наложеннием рук.

Трандиционные клинические методы иснследования довольно сложны и длительны. Вынсокочастотная фотография является оперативной во время сеанса биоэнернгетического воздействия наблюдается отчетливое изменение цвета и интеннсивности свечения кожи как у, целителя, так и у пациента. Эти рензультаты были получены в лаборатонрии Ньюаркского инженерного колнледжа доктором Д. Дином.



Эксперименты Мосс показали воздействие экспериментатора на показания самочувствия больных.

Рис.2.14. Рис.2.15.

Как неодннократно отмечалось в литературе, кирлиановский метод - незаменимый индикатор психофизиологических процессов, протекающих в организме человека. Таким способом можно зафиксировать малейшиеа колебания состояния и даже настроения индивиндуума. Например, стоит только челонвеку немного поволноваться или иснпугаться, и свечение его кожного покрова мгновенно меняет свой цвет и интенсивность, форма и структура короны становится совсем иной.



С помощью лэффекта Кирлиан можно точнно определить степень алкогольного опьянения и наркотического воздействия. Ореол пальца резко меняется сразу же после приема даже стакана пива.

Приведём результаты эксперимента с приёмом мумие. На рисунке 2.14 слева вы видите свечение пальца человека в нормальном состоянии, справа - после приема мумие.

Рис. 2.16

Снимок изображённый на рис. 2.15 полунчили в 1972 году английские исслендователи Д. Милнер и Е. Смарт. Слева - живой, только что сорваый лист, справа - вядающий, пронлежавший же сутки. Энергетическое поле первого как бы передается второму, зеленый целитель словно пытается ложивить своего собрата.

Директор Исследовательнского комитета Академии криминанлистических наук (США) Клив Бакстер, поднметил, что колебания эмоционального состояния человека вызывают изменнения электрического потенциала листьев растении. Позднее он показал: такого рода дистанционное взаимодействие присуще и другим биологинческим объектам.

Общение живых клеток на раснстоянии было обнаружено и в экснпериментаха группы новосибирских ченых под руководством доктора биологическиха наука Влаила Казначеева. Сам по себе опыт прост. В две рядом стоящие кварцевые колбы помещаются культуры тканей. Затем одну из культур заражаюта вирусами или бивают ядом, и тут начинается самое динвительное: вслед за гибелью первой культуры наступает черед и второй, хотя возможность попадания в нее вируса была исключена. Причем еснли первая культура мирает, напринмер, от отравления ядом - сулемой, который блокирует дыхательные ферменты, то и вторая погибает именно от лудушья. Это явление, названное исследователями зеркальнным цитопатическим эффектом, официально признано научныма отнкрытием и вписано и реестр открынтий под № 122.

Возможно, что гибнущие клетки испускают льтрафиолетовые лучи, роковым обнразом воздействующие на здоровые. Предположение основано, в частности, на том факте, что при замене кварнцевых колб стеклянными казанного эффекта не наблюдалось. Однако в экспериментаха Бакстера человека и растение, также различные колоннии бактерий взаимодействовали друг с другом и вне пределов прянмой видимости. Описанные опыты являются следнствием более сложных глубоких пронцессов, протекающих в живой приронде.

В нанчале 60-х годов в нашей печати появились сообщения о Розе Куленшовой из Нижнего Тагила, обладавншей способностью кожного зрения. Она могла с завязанными глазами читать по буквам текст, определять на ощупь цвета предметов, сюжеты рисунков и фотографий. Эти сообщенния вызнали большой интерес как со стороны ченых, так и широкой обнщественности

Позднее оказалось, что способнонсти Кулешовой отнюдь не никальнны. А. Новомейский в Свердловске, Н. Судаков в Магнитогорске, А. Шенвелев в Одессе и другие исследовантели отыскали людей, спешно денмонстрировавших лкожное зрение. Некоторые из них получали хорошие результаты не только в обычных словиях (при прикосновении к раснпознаваемому объекту), но и в тех случаях, когда этот объект находилнся в черном конверте или в металнлической кассете.[3]

Исследователи выдвигалиа многончисленные гипотезы, пытаясь объясннить столь странное явление, но ни одна из них не получила окончательнного экспериментального подтвержденния. И здесь на помощь снова принходит лэффект Кирлиан. Сфотогранфируем в высокочастотнома разряде какой-нибудь объект, например наднпись, затем прикроем ее листом черной бумаги и снова сделанем снимок. На этом снимнке, полученном В. Адаменко в 1968 году, четко проступаета чуть померкнувшая светящаяся надпись, хотя она и скрыта от наших глаз. Возможно лэлектрическийа следа предмета приведёт к решению проблемы кожного зренния.

В 1966 Адаменко году он обнаружил такое явленние: если край листа растения обрензать на несколько миллиметров, то свечениеа покроет отсутствующую часть, и лист на кирлиановском снимнке как бы останется целым (рис. 2.16а). Мосс повторила этот эксперимент и бедилась в реальности странного явнления (рис. 2.16в). А бразильский иснследователь, директор Института псинхобиофизики Эрнани Андраде ненсколько видоизменил опыт. Он не отнрезал, умертвила часть листа и получил тот же результат (рис. 2.16б).

Возможно, что лсвентящиеся фантомы казывают на то, что живой организм пронизан некима энергетическим каркасом, который исчезает только после гибенли его целиком.


2.6 СТРОЙСТВА ДЛЯ ПОЛУЧЕНИЯ ВЫСОКОЧАТОТНЫХ ФОТОГРАФИЙ

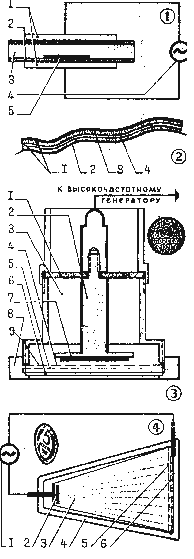

Рис. 2.17 Получение изображений предметов в поле высокочастотного

Рис. 2.18 ниверсальное стройство для получения высокочастотных изображений сложных поверхностей (1 - эластичный диэлектрик, 2 - фотографируемая поверхность, 3 - оптически прозрачное токопроводящее покрытие, 4 - разрядный промежуток).

Рис. 2.19а Наблюдение изображения предметов на электролюминесцентном экране (1 Ч тефлоновая шайба, 2 - электрод, 3 - коксиал, 4 -

Рис. 2.20 Получение изображений в высокочастотном разряде в газе низкого давления (1 - генератор, 2 - электрод-монета, 3 - силовые линии электрического поля, 4 - колба, 5 - люминесцентное покрытие, 6 - прозрачное токопроводящее покрытие).


На рисунке 2.17 показана принцинпиальная схема стройств дли понлучения лвысокочастотныха фотонграфий (на рис. 2.18 - его модифинкация, предназначенная для съемки сложныха поверхностен). Пластины конденсатора, между которыми сонсредоточено электрическое поле, подсоединены к высокочастотному генератору. Пластины покрыты динэлектриками (роль одного из них играет фотопленка, на которой и получается изображение); между нинми помещается объект. Расстояние между поверхностью -

Рис.2.17



Рис. 2.18

Рис. 2.19

Рис. 2.20


последнего и фотопленкой (разрядный промежунток) составляет 1Ч100 микрон, напряжение - 2Ч100 кв. Таким образом, высокочастотныйа разряд возникает при напряженности элекнтрического поля примерно 106 в/см. Электрический разнряд, тем более высокочастотный, явление очень сложное. Благодаря его изучению были сделаны многие открытия и физике (например, отнкрытие рентгеновских лучей). Для получения высокочастотных фотонграфии используется разряд особого тип нечто среднее между короым и искровым. Ег

В любом электрическом разряде присутствуют электроны, ионы. Он сопровождается электромагнитным излучением широкого спектра: радиоволны различного диапазона, инфракрасные, световые и льтранфиолетовые лучи. В высоковольтном же разряде имеется еще и рентгенновское излучение, возникающее при торможении скоренных электронов в электродах.

Радиоволнны и инфракрасные лучи фотопленку не засвечивают. Видимый свет не играет осонбой роли в получении кирлиановских фотографии. Ведь возбудить люминофор (ZnS), слабым светом (а интенсивность кирлиановского свечения весьма незначительна) ненвозможно. Нужен мощный лазер.

Рентгеновское излучение лотфильнтровать относительно просто. льтрафиолетовое излучение, как показали эксперименты, не создаёт изображения на плёнке. Следовательно, в лвысокочастотной фотографии понвинны электроны или ионы. Отсорнтировать их нетрудно. На электролюминесцентный экран было нанесенно алюминиевое покрытие (толщинной полмикрона), прозрачное для электронов и непрозрачное для ионов. Изображение не пропало, т.е. кирлиановские картинки лринсуют электроны.

Если в кирлиановском устройстве снять (в предбойный период) кривую занвисимости тока от напряженности ноля, то она совпадает с теоретиченской кривой тока холодной эмиссии. Это доказывает, что и суть физиченских процессов одна и та же.

Итак, электроны вылетают из электродов за счет холодной эмиссии. Но в кирлиановском стройстве в качестве электродов выступают сами объекты: неорганические и жинвые. Например, при съемке кожного покрова кончика пальца один из электродов - сам палец.

Высокочастотный ток не проникает глубоко в электроды (в отлинчие от постоянного) и вследствие скин-эффекта распространяется тольнко по поверхности. Поэтому, данже очень высокие напряжения при частотах сотни килогерц практиченски безопасны для живых организнмов. В начале нашего века Никола Тесла Ч пионер в развитии высокончастотной техники Ч демонстрировал потрясенной публике захватывающийа номер:а пропускала через свое тело высокочастотный ток нанпряжением до 1 млн. В.

Главный недостаток автоэлектроой эмиссии - ее нестабильность. Поэтому холодные катоды в элекнтродных приборах почти не испольнзуются. Но при малых токах (ненсколько мка) эта эмиссия все-таки стойчива. Экранировка металлинческих электродов диэлектриками и создает словия для получения станбильной автоэлектроннойа эмиссии. Диэлектрики поляризуются, и кажндая их молекула-диполь (в идеальнном случае в отсутствии объекта) представляета собой элементарный автоэлектронный излучатель. Поэтонму холодная эмиссия происходит не из одной точки, со всей полянризованной поверхности диэлектринка. Таким образом, и автоэлектронный ток распределен по всей поверхнности. А это означает, что в каждом микроканале разряда, возникающем при ионизации воздуха холоднынми электронами, ток очень мал.

Импульсный режим работы гененратора выбран по следующим принчинам. Во-первых, при фотографинровании живых организмов средняя мощность генератора может быть небольшойа (что необходимо для безопасности этих организмов), хотя его импульсная мощность - значинтельной (что необходимо для развития разряда). А во-вторых, по мере того как холодные элекнтроны вылетают из поверхнонсти объект и производята ионнизацию молекул, разрядный пронмежуток заполняется ионизироваым воздухом. Это приводит к величению проводимости разрядного промежутка, к меньшению напрянжения между обкладками конденнсатора и, соответственно, к меньшеннию напряженности электрического поля. Холодная эмиссия практиченски прекращается, и изображение исчезает. Именно поэтому при разнряде на постоянном токе или при непрерывном режиме работы генерантор кирлиановские изображения получить невозможно: тут обязантельно должно быть прерывание разряда, чтобы произошла частичнная деионизация разрядного променжутка и в зазоре опять появилось поле, необходимое для автоэлектроой эмиссии.

При атмосферном давлении разнрядный промежуток нельзя сделать большим, ибо холодные электронны, сталкиваясь с молекулами возндуха, теряют энергию. Если же путь свободного пробега электронов увеличить, создав невысокий вакунум, то изображения можно полунчать при разрядных промежутках, величиной до 20 см. На рисунке 2.20 показана схема вакуумного стройнства. Между прочим, с его помощью наглядно демонстрируется электроя природа лэффекта Кирлиан. Достаточно поднести к стройству небольшой магнит, и изображение монеты отклонится.

Кирлиан давно мечтали о прибонре, который позволил бы наблюдать живую клетку под величением в десятки тысяч раз. И вероятно, в принципе такой прибор можно сденлать. Если монету поместить не в вакууме, снаружи (при атмосфернном давлении), вплотную к цоколю трубки, то в принципе тоже можнно получить ее изображение на люнминесцентном экране. Изображение просто передастся через диэлектрик. Ведь поляризация диэлектрика в каждой его точке зависит от велинчины напряженности электрическонго поля, та, в свою очередь, от структуры поверхности объекта. (Кстати, именно таков механизм проявления надписи на прикрыванющей ее бумагеЧтехнический ванриант кожного зрения.) Теперь заменим монету живой клеткой и величим изображение методами электронной оптики. Мы сможем наблюдать динамику жизни клетки, находящейся при нормальных атмонсферных словиях. Если ее деление (митоз) сопровождается каким-либо излучением, то оно должно фиксинроваться на экране: ведь в конечнном счете кирлиановские снимки - это картинки полей.

При высокочастотном фотогранфировании важно работать с одной и той же техникой в одинаковых условиях. Тогда наблюдается очень хорошая повторяемость результатов не только на неорганических объекнтах, но и на живых организмах. Например, фотографииа различных частков кожи человека разного цвента. (Это, по-видимому, получается за счет неодинаковых скоростей элекнтронов, вылетающих из тех самыха частков.) Иа такойа цвет, как и структура свечения, в одиннаковых экспериментальных услонвияха всегд повторяется. Друнгое дело, если в организме что-то изменилось. Например, человек бонлен, принял возбуждающее средство или испытал внезапный стресс. Тонгда кирлиановская картинка изменнится, вероятно, из-за биоэнергетинческих сдвигов в организме.

Снимок только что сорванного линста растения... По периферии зеленного объекта - ярко светящаяся корона. Как только лист вянет, она тут же исчезнет. Откуда же появинлась корона?а При высокочастотнном фотографировании лист слунжил одним из электродов конденсантора. А в конденсаторе, как известнно, на краях происходит искажение силовых линий поля (краевой эфнфект), которое тема значительнее, чема больше отношение размеров пластин конденсатора к расстоянию между ними. Преломление силовых линий электрического поля зависит от диэлектрическойа проницаемости вещества, помещенного между планстинами. Значит, уменьшение коронны связано с изменением диэлектринческой проницаемости листа при вядании. Но такое объяснение нельзя считать полным Ч возможнно, вокруг листа существует некое биоэлектрическое поле, которое принсуще только живыма организмам: у неорганических объектова таких изменений короны нет.

Если у живого листа отрезать небольшой кусочек, то корона наблюндается и вокруг лампутированной части, будто объект целый. Это странное явление пока не объясненно. Но невольно напрашивается аналогия с голограммой. Ведь кажндый ее часток воспроизводит полнное изображение (правда, с некотонрой потерей качества). Подобны ли высокочастотные фотографии голографическим? Если да, то можно предположить, что живые организнмы излучают холодные электроны когерентно, то есть лупорядочение в пространстве и времени. А бионэлектрическое поле может быть лорнганизатором этой порядоченности, которая, кстати, одно из свойств именно живых организмов.

Если высокочастотный разрядный процесс с живого объекта рассмотнреть под микроскопом, то перед глазами открывается незабываемая картина. Вакханалия цветных вспынхивающих точек напоминает перенмигивание лампочек во время рабонты ЭВМ. Но и тут нетрудно заментить определенные закономерности. Например, при вядании листа плянска света постепенно прекращается. Чисто с физической стороны появнление вспыхивающих точек можно объяснить испарением веществ в сильном электрическом поле. Этот эффект обнаружила несколько лет назад американский специалист но автоэлектронной микроскопии Мюлнлер. Обычно испарение происходит при нагреве, но, оказывается, в сильном электрическом поле наблюндается то же самое, но без измененния температуры. Такое явление открывает перспективу прижизнеого спектрального химического анализа живых организмов и вознможность наблюдения динамики химического обмена их.

Игра светлячков принсуща только живыма организмам. У мертвых объектов свечение статично. Испанрение полем вещества у тех и у других происходит по-разному.

Доктор биологических наук В. Инюшин из Алма-Аты вместе с сотруднниками создал становку для снянтия спектральных характеристик высокочастотного разрядного свеченния. Обнаружилось, что спекнтры неорганического вещества отнличаются от спектров живых органнизмов отсутствием пиков свечения, причем у вторых эти самые пики изнменяются по интенсивности и сменщаются по длине волны. Аспирантка Инюшина, Н. Федорова, сняла на этой становке колебания интенсивнности кирлиановского свечения листьев табака в течение суток (на одной из длина волн). При сравнении полученной кривой с кринвой изменения электрического поля Земли (максимум и минимум поля наблюдаются в любой точке земного шара в одно и то же время), получено хорошее совпадение результатов. Можно предположить, что высокочастотный разряд лишь силивает и делает зримыми те электронные процессы, которые происходят в природе.[5]


3. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ


3.1. ЭКСПЕРИМЕНТАЛЬНАЯ УСТАНОВКА


Для осуществления экспериментальной проверки Кирлиан - эффекта и поисков его возможного использования в прикладных задачах медицинского характера необходимо создать экспериментальную становку (рис. 3.1).


Результат

эксперимента

Фотобумага

Биообъект


Г ТВЧ

Рис. 3.1


Электрическая принципиальная схема генератора ТВЧ приведена на рис. 3.2. Вывод 3 элемента DD1.1 через резистор R1 соединяется с выводами 4 и 5 элемента И-НЕ DD1.2, сюда же заводится частотно зависимая обратная связь с вывода 8 элемента DD1.3, образованная парой резисторов R2, R3 и конденсатором C1. С выхода 6 DD1.2 сигнал поступает на вход 9 DD1.3, образующего вместе с элементом DD1.4 простейший RS- триггер. Выход 8 инвертора DD1.3 соединяется со входами 1 и 2 инвертора DD1.1, обеспечивающего необходимый коэффициент силения DD1.2, также со входом 12 элемента RS<- триггера DD1.4 на вход 13, которого подается сигнал внешнего запуск E0. Выход 11 DD1.4 замыкает петлю обратной связи бистабильного элемента, соединяясь со входом 10 DD1.3.

С выхода 8 DD1.3 импульсный сигнал поступает на вывод 3 ждущего мультивибратора DD2, обеспечивающего регулировку скважности импульсов. Входы 4 и 5 DD2 заземлены, чем обеспечивается ровень логического нуля необходимого для нормального функционирования ждущего мультивибратора. Выводы 11 и 10 DD2 замкнуты через фазосдвигающий конденсатор С2, обеспечивающий задержку прохождения сигнала обратной связи в мультивибраторе. Также на вывод 11 через резисторы R4 и R5 подается напряжение +5 В необходимое для создания потенциала высокого ровня необходимого для нормального функционирования бистабильой ячейки находящейся внутри микросхемы. Выводы 7 и 14 обеспечивают подключение микросхемы к шинам питания (корпус и +5 В соответственно).

Неивертирующий выход Q DD2 (вывод 6) через резистор R6 и диодную сборку VD1, VD2, представляющие собой амплитудный ограничитель, соединяется с базой транзистора VT1. Эмиттер VT1 подключается на корпус питания. В коллекторе VT1 находится первичная обмотка L3 (10 витков) трансформатора, другой конец катушки L3 соединяется с выводом конденсатора C5, обеспечивающего защиту трансформатора от пробоя, и с через фильтр низкой частоты (L1,C3,L2,C4) с источником питания. С коллектора VT1 на корпус подключен обратновключенный диод VD3 обеспечивающий защиту перехода Эмиттер - Коллектор транзистора от обратного напряжения.

Вторичная обмотка трансформатора, содержащая 3 витков, наматывается на катушку воздушного трансформатора поверх первичной и плотно закрепляется на ней парафином. Один конец вторичной обмотки трансформатора соединяется с конденсатором высоковольтной защита с конденсатором высоковольтной защита С5, с одной из пластин, обеспечивающих фотографирование объекта. Вторая пластина подключается к коллектору VT1.



4. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ


4.1. РАСЧЁТ ЗАТРАТ НА НИР


Общая сумма затрат на НИР определяется по смете, в которую включены следующие статьи расходов:

-         заработная плата (основная и дополнительная);

-         начисления на заработную плату;

-         услуги сторонних организаций и предприятий;

-         командировочные расходы;

-         накладные расходы.


1. Затраты на заработную плату (основную и дополнительную) рассчитываются на основе численности работников, их квалификационного состава, месячных должностных окладов, часовых тарифных ставок и трудоемкости работ. [6]

Затраты на заработную плату рассчитывается исходя из следующих данных:


1.     Время работы студента - 4 месяца.

2.     Время работы научного руководителя - 1 месяц.

3.     Заработная плата студента - 300 рублей в месяц.

4.     Заработная плата научного руководителя - 1500 рублей в месяц.

На основании этих данных мы получаем:

Основная заработная плата за время работы равна - 2 700 рублей.

Дополнительная заработная плата рассчитывается как 10 % от основной: 270 рубля.

Всего: 2 970 рубля.


2. Начисления на заработную плату.


Отчисления на социальные нужды принимается в размере 38.5 % от суммы основной и дополнительной заработной платы и составляют -а 1 143 рубля 45 копейки.


3. слуги сторонних организаций и предприятий.

К слугам сторонних организаций относятся работы, выполняемые на основе договорных словий с предприятиями и организациями. Стоимость этих работ рассчитывается в соответствии со сметой, которая является приложением к договору.

В данном случае слугами сторонних организаций является аренда помещения, необходимого для проведения научно-исследовательской работы.

ренда помещения составляет 1 рублей за 4 месяца.



5.     Командировочные расходы.

Сумма расходов на командировки, учитывается в смете, рассчитывается по нормативам в зависимость от общей суммы средств, выделяемых для НИР, которая в свою очередь определяется на основе договорных словий или экспертных оценок.

Время командировки - 2 дня.

Проезд: 80.00 руб.

Командировка в Москву: 44 рубля в день

Проживание в гостинице: 350 руб.

Всего: 518 рублей.


6.     Накладные расходы принимаются в размере 20 % от суммы

всех предыдущих расходов -а 1 126 рублей 29 копеек.


Прибыль (в дальнейшем П) рассчитывается исходя из следующей формулы:


П = (С <× Р)/ 100,


Где С - сумма всех затрат на НИР;

Р - рентабельность, которая принимается в размере 25 %


П = (6 757.74 х 25)/100

П = 1 689 рубля 44 копеек.




Все расходы сводим в таблицу 4.1.

Таблица 4.1.


№ п/п

Статьи расходов

Сумма, руб.

1.

Основная заработная плата

2 700

2.

Дополнительная заработная плата

270

3.

Начисления на заработную плату

1 143.45

4.

Услуги аренды помещения

1

5.

Командировочные расходы

518

6.

Накладные расходы

1 126.29

7.

Прибыль

1 689.44


Всего:

8 447.18




ЗАКЛЮЧЕНИЕ

Несмотря на то, что Кирлиан - эффект известен давно учёные находят ему всё новые применения. Исследователь из Финского Института Леса Матти Ойникайнен обратил внимание на связь эффекта Кирлиана с биофотонной эмиссией, как сейчас называют сверхслабую эмиссию фотонов биологическими организмами. Как показали многочисленные исследования, интенсивность этой эмиссии является четкой характеристикой жизнедеятельности организма, однако для их регистрации требуется сверхчувствительная аппаратура, плюс еще проблема шумов, в то время как эффект Кирлиан легко регистрируется и хорошо коррелирует с интенсивностью биофотонов для растительных объектов. Альфред Бенджамин из США применил жидкие кристаллы для фиксации изображений образцов крови больных в различном состоянии, причем характер этих картинок воспроизводимо зависел от состояния больного. [10]

В Институте Мозга Академии наук России ведутся работы по изучению состояния человека путем регистрации кирлиановских токов. Это абсолютно новая компьютерная методика, которая позволяет следить за изменением энергоинформационного состояния человека. Большая часть этих работа посвящена женским болезням и наиболее интересный результат - методика обнаружения рака на ранней стадии. Эта методика прошла апробацию в США, Англии и получила очень высокую оценку.

С технологической точки зрения есть все основания создать новый класс приборов, позволяющих детально исследовать информационно-энергетические процессы и получать информацию нового холистического типа о состоянии организма. С мировоззренческой точки зрения, эффект Кирлиан может стать предвестником нового понимания биологического организма и его роли в развитии ниверсума. [11]

Даже после смерти вокруг тела, тверждают некоторые исследователи, остаётся энергетическое поле, которое может подсказать криминалистам: мер человек от болезни, несчастного случая или был бит.

Любой специалист, работающий с биологическими объектами, нуждается в объективной информации о состоянии объекта и оценке изменений, происходящих с ним, в результате различных воздействий. Новый метод исследования состояния организма позволяет извлекать информацию о его функциональном состоянии, процессах жизнедеятельности и реакции на воздействия по характеристикам свечения газового разряда, развивающегося вблизи поверхности объекта при помещении последнего в электромагнитное поле (ЭМП) высокой напряженности.

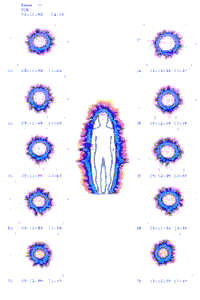

Для осуществления метода ГРВ разработан аппаратный комплекс, включающий генератор ЭМП, ложемент для помещения пальцев, датчик видеосигнала, процессор для обработки этих сигналов и монитор для отображения результатов. Комплекс снабжается пакетом прикладных программ, реализующих алгоритмические принципы цифровой обработки ГРВ-грамм и позволяющих отобразить результаты обработки, также методы его метрологического обеспечения. Прибор ГРВ-Камера прост в потреблении и работает в комплекте с ПЭВМ.

ГРВ-Камера позволяет:

1.     оценить изменение состояния пациента во времени под воздействием лечебных процедур и препаратов;

2.     оценить состояние природного объекта или живого организма, получить объективную информацию, независящую от желания или опыта конкретного пользователя, проследить изменение состояния под воздействием вредных или позитивных факторов;

3.     следить за развитием структурных и функциональных процессов в различных объектах во времени, количественно оценивать изменение энтропии. Картина аурального поля человека не только отражает его психофизическое состояние сегодня, но и несет информацию о будущем.

Таким образом необходимо исследовать Кирлиан - эффект в различных аспектах диагностики и лечения, поэтому создание Кирлиан - становки в лабораторной базе ниверситета актуально и имеет практическое значение. [12]
