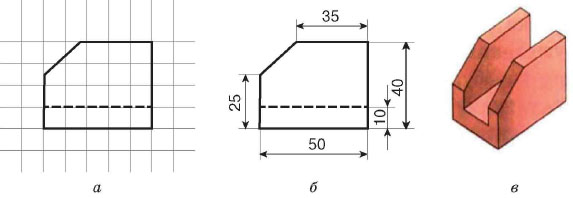

Рис. 127. Графические изображение изделий

Любые графические изображения должны выполняться по определённым правилам, предусмотренным Единой системой конструкторской документации (ЕСКД).

Данными стандартами предусмотрено выполнение всех чертежей карандашом и только с использованием чертёжного инструмента. Карандаш для выполнения чертежей должен быть заточен так, как показано на рисунке 128.





Рис. 128

В соответствии с требованиями ЕСКД чертежи обводят линиями соответствующих типов и толщины, в зависимо­сти от их назначения. Это помогает определить форму предмета. В та­блице  изображены линии, которыми следует руководствоваться при выполнении чертежей, и указано их назначение. Толщина линий (s) показана соразмерно толщине сплошной толстой линии (основной).

Чертёж выполняют в такой последовательности: сначала наносят осевые и центровые линии, затем проводят окружности, чертят пря­мые линии. После этого обводят линии видимого контура, наносят осевые и размерные линии, проставляют размерные числа.

Таблица

Название линии Изображение линии Соотноше­ние толщины линии Назначение линии
Сплошная тол­стая основная

s = 0,5 – 1,4 мм Линия для обве­дения контуров
Сплошная тонкая

От s/З до s/2 Вспомогатель­ные (размер­ные и осевые)
Штриховая

От s/З до s/2 Линия невидимого контура
Штрихпунктирная тонкая

От s/З до s/2 Осевые и центровые линии
Штрихпунктирная с двумя точками тонкая

От s/З до s/2 Линия сгиба

ЕСКД - комплекс государственных стандартов, которые устанавливают единые правила, требования и нормы разра­ботки, оформления и оборота конструкторской документа­ции, разработанной и используемой на всех стадиях проек­тирования.

Вопросы по этому материалу:
  • Какие графические изображения в проектировании тебе известны?
