Устройство ткацкого станка

Нити основы постоянно размещены в натянутом состоянии на валах. Для образования простейшего полотняного переплетения часть нитей основы, благодаря ремизкам, периодически подни­мается, а остальные - опускаются. Между ними получается про­межуток - ткацкий зев - для прохождения челнока, который проводит нить утка. С помощью берда нить утка прибивается к краю ткани. Потом нити основы меняются местами и челнок проходит тот же путь, только в противоположном направлении. Нити основы медленно разматываются с вала, на котором были закреплены сначала, а образованная ткань наматывается на то­варный вал.

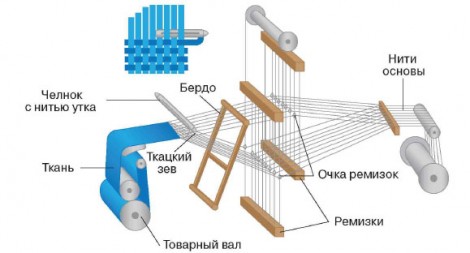

Схема ткацкого станка
