Базовое мобильное автоматизированное рабочее
место с возможностью видеоконференцсвязи
«Стэл АРМ-МВ»
Андреев М.Ю., Максимов Д.А., Метлицкий В.М.,OOO «Стэл КС».
Традиционное автоматизированное рабочее место (АРМ) состоит из компьютера, принтера, телефона, факса, сканера, а в последнее время, и терминала видеоконференцсвязи. Все это занимает много места в окружающем пространстве и привязывает человека к рабочему месту. Компания «Стэл КС» разработала и производит портативное решение - базовое мобильное автоматизированное рабочее место с возможностью видеоконференцсвязи «Стэл АРМ-МВ» (Рисунок 1).
«Стэл АРМ-МВ» обеспечивает обработку и обмен электронными документами, графической, аудио- и видеоинформацией, а также телефонную и видеоконференцсвязь. С помощью портативного автономного многофункционального устройства можно сканировать документы, отправлять факсы и выводить информацию на печать. «Стэл АРМ-МВ» может использоваться автономно или в составе вычислительной сети объекта автоматизации (с доступом через ведомственные сети или сети общего пользования).

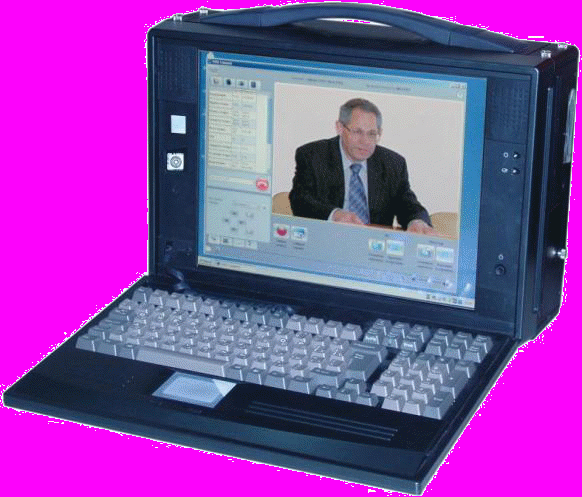

Рисунок 1. «Стэл АРМ-МВ».
Изделие выполнено на базе носимой ПЭВМ оригинальной конструкции (приоритет OOO «Стэл КС» на полезную модель от 07.04.2010 №2010113260). В корпус интегрированы: аппаратно-программный модуль видеоконференцсвязи собственной разработки компании (АПМ ВКС «Ирга»), двухмегапиксельная видеокамера, микрофон, динамики.
«Стэл АРМ-МВ» может работать под операционными системами семейства Windows (XP /Vista/ 7), MC ВС, Linux, в том числе защищенными ALT Linux 4.0 Desktop Professional и Mandriva 2008 Spring Powerpack.
Наряду со встроенным жестким диском есть возможность использования двух съемных жестких или твердотельных дисков с интерфейсом SATA с горячей заменой. Это позволяет хранить обрабатываемую информацию отдельно от АРМ, тем самым обеспечивая ее защиту в перерывах между работой. Возможно использовать различные загрузочные диски и диски с информацией для придания различного функционала АРМ в зависимости от сиюминутной потребности.
Два съемных аккумулятора позволяют автономно работать на АРМ в течение четырех часов. За счет дополнительных аккумуляторов и возможности их горячей замены можно продлить работу «Стэл АРМ-МВ» на необходимое время.
Функция телефонной и видеоконференцсвязи реализована с помощью АПМ ВКС «Ирга», позволяющего проводить сеансоы аудио и видеоконференцсвязи по сетям с коммутацией пакетов (IP сетям).
АПМ ВКС «Ирга» состоит из аппаратной части и программного обеспечения. Аппаратная часть модуля состоит из интерфейсной кросс-платы и мезонинной платы с микропроцессором TMS-320 DM6437 фирмы Texas Instruments. Мезонинная плата осуществляет кодирование и декодирование аудио- и видеосигналов. Интерфейсная кросс-плата предоставляет набор входов и выходов для связи с внешними устройствами и может быть модернизирована под требования заказчика.
Программное обеспечение состоит из следующих компонент: ПО платы обработки видео- и аудиоинформации для процессорного модуля, ПО ВКС «СТЭЛКОННЕКТ» для ПК, драйверы для операционной системы.
Модуль изготовлен в виде платы с разъемом PCI.
Для подключения внешних устройств на планке платы имеются видео разъемы – композитный вход и выход, а также аудио разъемы – вход для микрофона, линейный вход, линейный выход и выход на наушники.
Для использования встроенных в корпус компьютера устройств предусмотрены внутренние разъемы для подключения аналоговой видеокамеры, микрофона и дополнительного динамика.
АПМ ВКС «ИРГА» соответствует рекомендациям Международного Союза Электросвязи ITU-T H.323 и, следовательно, поддерживает все стандартные функции ВКС, в том числе передачу аудио- и видеопотоков, а также передачу данных. Модуль успешно протестирован с терминальным и сетевым оборудованием видеоконференцсвязи ведущих мировых производителей, таких как Polycom, Tandberg, Sony.
Во время сеанса видеоконференцсвязи реализована возможность обмена короткими сообщениями и передачи файлов между двумя терминалами ВКС. Возможна запись локального и удаленного аудио и видео потоков. Кроме того, программное обеспечение «СТЭЛКОННЕКТ» позволяет делать снимки экрана и сохранять их на жестком диске.
Поскольку все трудоемкие процессы кодирования-декодирования аудио и видео потоков производятся на специализированном процессоре модуля, вычислительные ресурсы APM могут одновременно с проведением сеанса видеоконференцсвязи использоваться для решения текущих задач практически в полном объеме.
Разработка АПМ ВКС «Ирга» в целом и производство программного обеспечения были проведены ООО «Стэл КС». Производство аппаратной части АПМ ВКС «Ирга» по заказу ООО «Стэл КС» выполняет ОАО «Московский завод счётно-аналитических машин».
Наряду с использованием в «Стэл АРМ-МВ», ООО «Стэл КС» предлагает АПМ ВКС «Ирга» как самостоятельное изделие (в комплекте с видеокамерой и микрофоном или без). При установке платы в компьютер и инсталляции программного обеспечения компьютеру добавляется функционал терминала ВКС, соответствующего международному стандарту.
Для возможности использования при решении самого широкого спектра задач, помимо внешних интерфейсов АПМ ВКС «Ирга», «Стэл АРМ-МВ» имеет богатый набор периферийных интерфейсов:
- полноразмерный слот PCI @ 32bit/33MHz
- слот Mini PCI
- 10/100 LAN (RJ-45)
- 10/100/1000 LAN (RJ-45)
- 4 внешних USB 2.0 порта
- 2 внутренних USB 2.0 порта
- S/PDIF аудио выход
- Линейный аудио выход (Jack 3,5 мм)
- Линейный аудио вход (Jack 3,5 мм)
- Микрофонный аудио выход (Jack 3,5 мм)
- дополнительная клавиатура (PS/2)
- дополнительная мышь (PS/2)
- порт IEEE1394a
- 2 SATA порта
- RS-232 порт (DB-9)
- VGA видеовыход (D-sub 15)
- Композитный видео выход (RCA)
- S-Video выход
Такое богатство интерфейсов позволят использовать в составе «Стэл АРМ-МВ» большой состав периферийных устройств. В качестве источника звука могу быть подключены: спикерфон, внешний микрофон или микшер с системой микрофонов. Для получения более комфортного звука можно подключить внешние колонки или гарнитуру. В качестве источника видеоизображения может быть подключена внешняя управляемая видеокамера или документ-камера. Показывать изображения можно посредством различных средств отображения: телевизора, плазменной панели, LCD панели, видеопроектора, используя композитный, S-Video или VGA входы.
Возможна запись и воспроизведение с помощью DVD-рекордера или видеомагнитофона.
Выносная дополнительная камера с оператором позволяет удаляться от АРМ на расстояние до 30 метров (в случае использования радиоканала – до 500 метров) и, получая команды от участников конференции, показывать необходимые объекты с разных ракурсов. Это позволяет использовать «Стэл АРМ-МВ» при ликвидации аварий и других чрезвычайных ситуациях.
Связь осуществляется по ведомственным сетям или сетям общего пользования: проводным, спутниковым, WiMAX, Wi-Fi, 3G и другим. В состав АРМ может быть включена переносная спутниковая станция INMARSAT, позволяющая создать на основе «Стэл АРМ-МВ» носимый мультисервисный защищенный абонентский пункт с автономным электропитанием и быстрым развертыванием.
В состав «Стэл АРМ-МВ» возможно включение сертифицированных по требованиям ФСТЭК России встроенных средств защиты информации от несанкционированного доступа (СЗИ от НСД) и сертифицированных ФСБ России средств криптографической защиты информации (СКЗИ), позволяющих обрабатывать конфиденциальную информацию.
Защита осуществляется с помощью СЗИ от НСД «Страж NT» версии 2.5 и имеет следующую функциональность: аутентификация пользователей (отчуждаемый носитель идентификационных параметров, парольная защита), мандатный контроль доступа к консольным приложениям и информационным ресурсам, регистрация событий информационной безопасности, обеспечение замкнутости и целостности программной среды, тестирование работоспособности СЗИ, контроль выдачи печатных форм, управление СЗИ (формирование матрицы доступа и т.п.). Данная система имеет сертификат, допускающий применение в автоматизированных системах до класса 1Б включительно.
Средства криптографической защиты информации (СКЗИ) предназначены для формирования защищенной, доверенной среды передачи конфиденциальной информации с использованием публичных и выделенных каналов связи, путем организации виртуальной частной сети (VPN). В «Стэл АРМ-МВ» криптографическая защита реализуется с помощью установки ПО ViPNet Client, работающего по технологии ViPNet CUSTOM, v 3.0. Использование технологии ViPNet допускает применение «Стэл АРМ-МВ» в АС до класса 1В включительно и в информационных системах персональных данных до 1 класса.
В «Стэл АРМ-МВ» также предусмотрена возможность использования встроенных в ОС средств защиты информации (при использовании сертифицированных версий ОС).
Эксплуатационные характеристики «Стэл АРМ-МВ»:
- Рабочая температура - от 0° С до 60° С
- Относительная влажность - 10%~90% (без конденсата)
- Удар - 15G в рабочем состоянии, по всем осям
- Вибрация - 1.25G @ 10-100Hz в рабочем состоянии, по всем осям
- Время работы от аккумуляторных батарей - 4 часа
- Габариты, вес - 325х420х165 мм, 9,3 кг.
«Стэл АРМ-МВ» может применяться в качестве АРМ должностного лица с функциями телефонной и видеоконференцсвязи, качестве АРМ удаленного консультирования и обучения, для оперативного формирования (с использованием двух «Стэл АРМ-МВ») защищенного тракта обмена данными и видеоконференцсвязи «точка-точка».
Рассмотрим «Стэл АРМ-МВ» в качестве мобильного терминала видеоконференцсвязи и сравним с аналогами ведущих мировых производителей. В целом, рынок оборудования систем видеоконференцсвязи довольно четко структурирован — всего несколько крупных компаний контролируют около 80% производства этой техники, а мобильные станции ВКС серийно выпускаются только тремя компаниями: Polycom, TANDBERG и Scotty. С моделями этих производителей TANDBERG Tactical MXP, Polycom Mobile Responder, Scotty Mobile проведем сравнение (Таблица 1).
Таблица 1. Сравнительная характеристика мобильных терминалов.
| Свойства\Оборудование | TANDBERG Tactical MXP | Polycom Mobile Responder | Scotty Mobile | Стэл АРМ-МВ |
| Базовый кодек | Групповая система TANDBERG 3000 MXP | Групповая система Polycom VSX8000 | ПК со встроенной платой и специальным ПО ВКС (Zydacron) | ПК со встроенной платой и специальным ПО ВКС (АПМ ВКС «Ирга») |
| Встроенное средство отображения | 15-дюймовый LCD дисплей | 17-дюймовый LCD Дисплей | 15-дюймовый TFT Дисплей | 15-дюймовый LCD дисплей |
| Наличие встроенной камеры, микрофона, динамика | Да/Да/Да | Да/Да/Да | Да/Да/Да | Да/Да/Да |
| Встроенные AV интерфейсы | Да | Да | Да | Да |
| Работа с данными | Требует подключения внешнего ПК | Требует подключения внешнего ПК | Через встроенный ПК, MS Windows | Через встроенный ПК, MS Windows, MC ВC, Linux |
| Дополнительные функциональные Возможности | Нет | Нет | Аудио-, видеозапись на HDD, работа с приложениями на встроенном ПК | Аудио-, видеозапись на HDD, работа с приложениями на встроенном ПК |
| Электропитание | Сеть переменного или постоянного тока | Сеть переменного или постоянного тока | Сеть переменного тока | Сеть переменного тока/встроенные аккумуляторные батареи с горячей заменой |
| Габариты | 54x40x21 см | 56x36x23 см | 48x36x15 см | 42х32,5х16,5 см (в сумке на колесиках - 46х46,5х30 см) |
| Вес | 11,5 кг | 17,69 кг | 13 кг | 9,3 кг (с сумкой на колесиках – 14, 4 кг) |
| Встроенная защита от НСД, соответствующая РД ФСТЭК России | Нет | Нет | Нет | Да (до 3 класса СВТ по РД ФСТЭК) |
| Возможность обрабатывать информацию, составляющую гостайну | Нет | Нет | Нет | Да (до уровня «совершенно секретно» включительно) |
| Использование СКЗИ, сертифицированных ФСБ | Только внешние | Только внешние | Нет данных | Встроенные - до уровня «конфиденциально» Внешние – до уровня «совершенно секретно» |
| Возможность использования в качестве АРМ | Нет | Нет | Да, Windows | Да, Windows, MC BC, Linux |
Массогабаритные характеристики мобильных комплексов, разработанных компаниями «Стэл КС», Polycom, TANDBERG и Scotty отличаются незначительно. Разработанное Автоматизированное рабочее место «Стэл-АРМ-МВ» имеет сравнимые с комплексом Scotty Mobile функциональные возможности и превосходит Polycom Mobile Responder или TANDBERG Tactical MXP. Встроенными сертифицированными СЗИ от НСД и криптозащитой обладает только «Стэл АРМ-МВ». Также немаловажно, что стоимость «Стэл-АРМ-МВ» ниже, чем у всех сравниваемых зарубежных комплексов.
