КОЛЛЕДЖ ДИЗАЙНА

КАБАРДИНО-БАЛКАРСКОГОГОСУДАРСТВЕННОГО

УНИВЕРСИТЕТА


МЕТОДИЧЕСКИЕ УКАЗАНИЯ


ПО ВЫПОЛНЕНИЮ РАБОТЫ


«ФРОНТАЛЬНАЯ ПЕРСПЕКТИВА ИНТЕРЬЕРА»


дисциплина «ПЕРСПЕКТИВА И ТЕОРИЯ ТЕНЕЙ»


ДЛЯ СПЕЦИАЛЬНОСТИ 070602 «ДИЗАЙН»


СПЕЦИАЛИЗАЦИЯ: «ДИЗАЙН ИНТЕРЬЕРА».


НАЛЬЧИК


2006

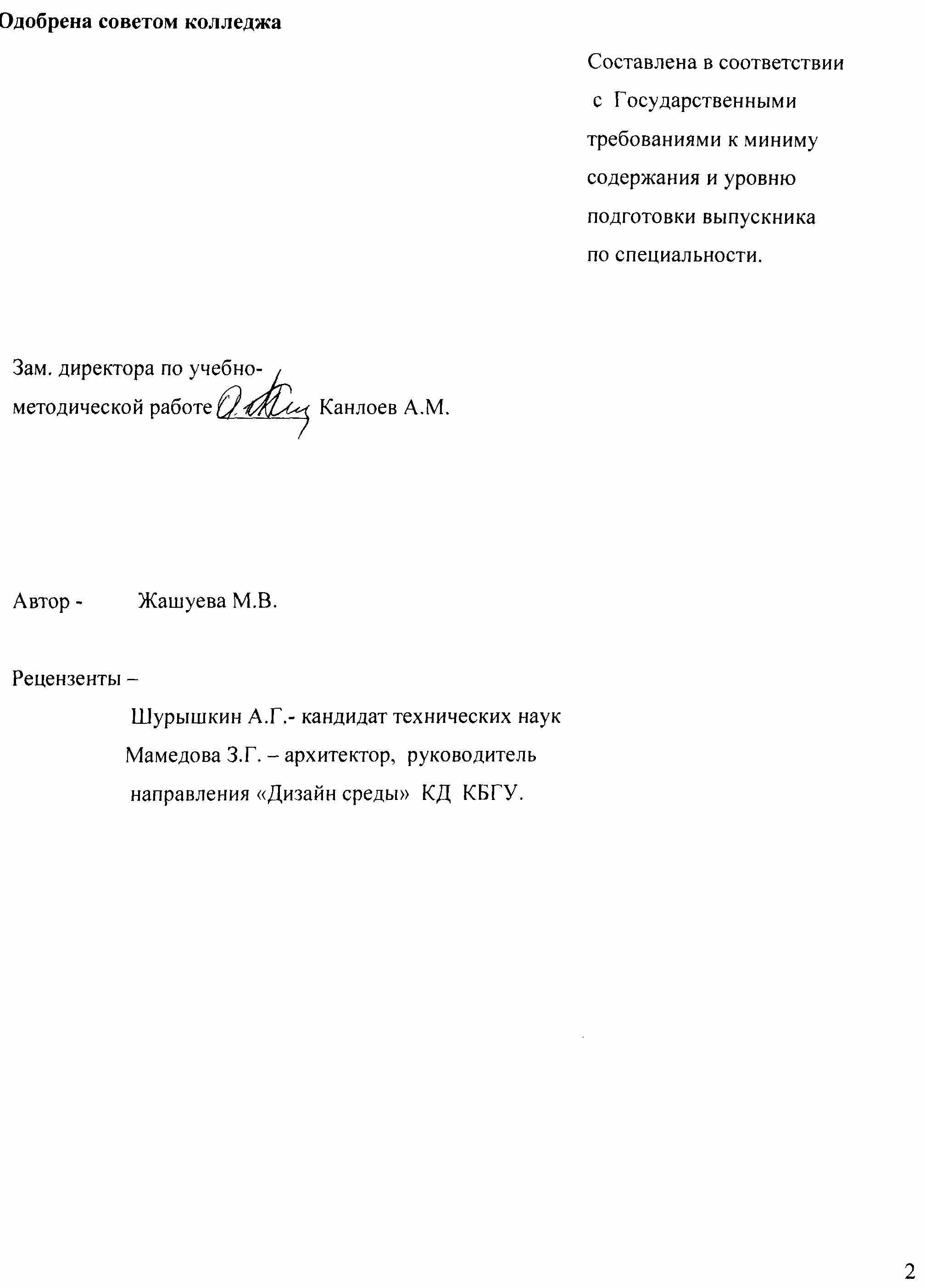

Составлена в соответствии

с Государственными

требованиями к минимуму

содержания и уровню

подготовки выпускника по

специальности.





Автор: Жашуева М.В.


I ОБЩИЕ РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ И ОФОРМЛЕНИЮ РАБОТЫ.

Работа выполняется в карандаше (можно в туши) на листе формата А-3 с соблюдением требований ГОСТа к оформлению чертежей. Необходимо построить фронтальную перспективу интерьера комнаты 7 x 6м, высоту комнаты задать 3м. Разместить в интерьере не менее 5-ти предметов обстановки, размеры которых задать с учетом эргономических требований. Все построения показать на плане, а затем вычертить перспективу интерьера.

Прежде, чем приступить к выполнению итоговой работы, необходимо разобрать лекционный материал по дисциплине «Перспектива» и вычертить все графические задания. Следует обратить особое внимание на правила построения перспективы точки, перспективы бесконечно продолженной прямой (уяснить понятия: начало прямой, ее предельная точка, след прямой). Очень важным вопросом является построение перспективы прямых, занимающих частное положение в пространстве, относительно предметной и картинной плоскостей (такие прямые преобладают на чертежах объектов, изображаемых в перспективных проекциях). Важным является и свойство параллельных прямых, изображенных в перспективе, сходиться в одну точку (точку схода). Все перечисленное, имеет непосредственное отношение к построению архитектурных перспектив.

II СОДЕРЖАНИЕ РАБОТЫ.

Перспективное изображение интерьера, у которого одна из стен расположена параллельно картине, а другие – перпендикулярно, называется фронтальной перспективой. Фронтальная перспектива проста в построении. Картинная плоскость может быть расположена в любом месте по глубине интерьера. Перспектива строится с одной точкой схода – главной точкой картины Р.

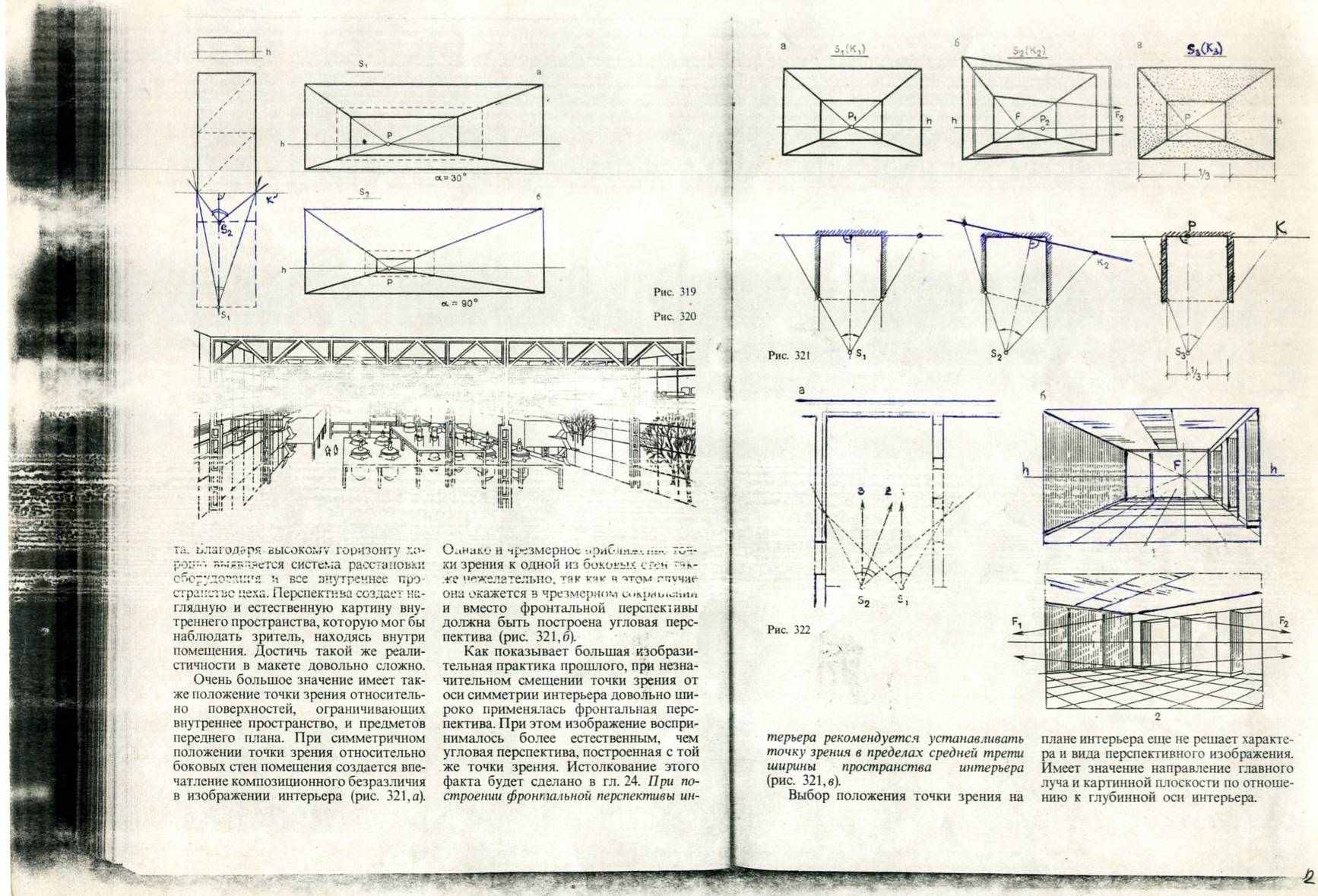

Важную роль играет выбор горизонтального угла зрения. Если мы задаем величину горизонтального угла =30˚, то это означает, что точка зрения (S1) удалена на довольно далекое расстояние от картинной плоскости. А это ведет к тому, что глубина внутреннего пространства выявляется слабо, пропорции помещения по длине воспринимаются укороченными (рис.1 а). Напротив, при близком положении точки зрения и большом угле зрения (=90˚) глубина внутреннего пространства воспринимается преувеличенной (рис.1,б), предметы первого плана получают сильные искажения формы. Оптимальными горизонтальными углами зрения при построении перспективы следует считать углы 40-60˚.




Рис.1

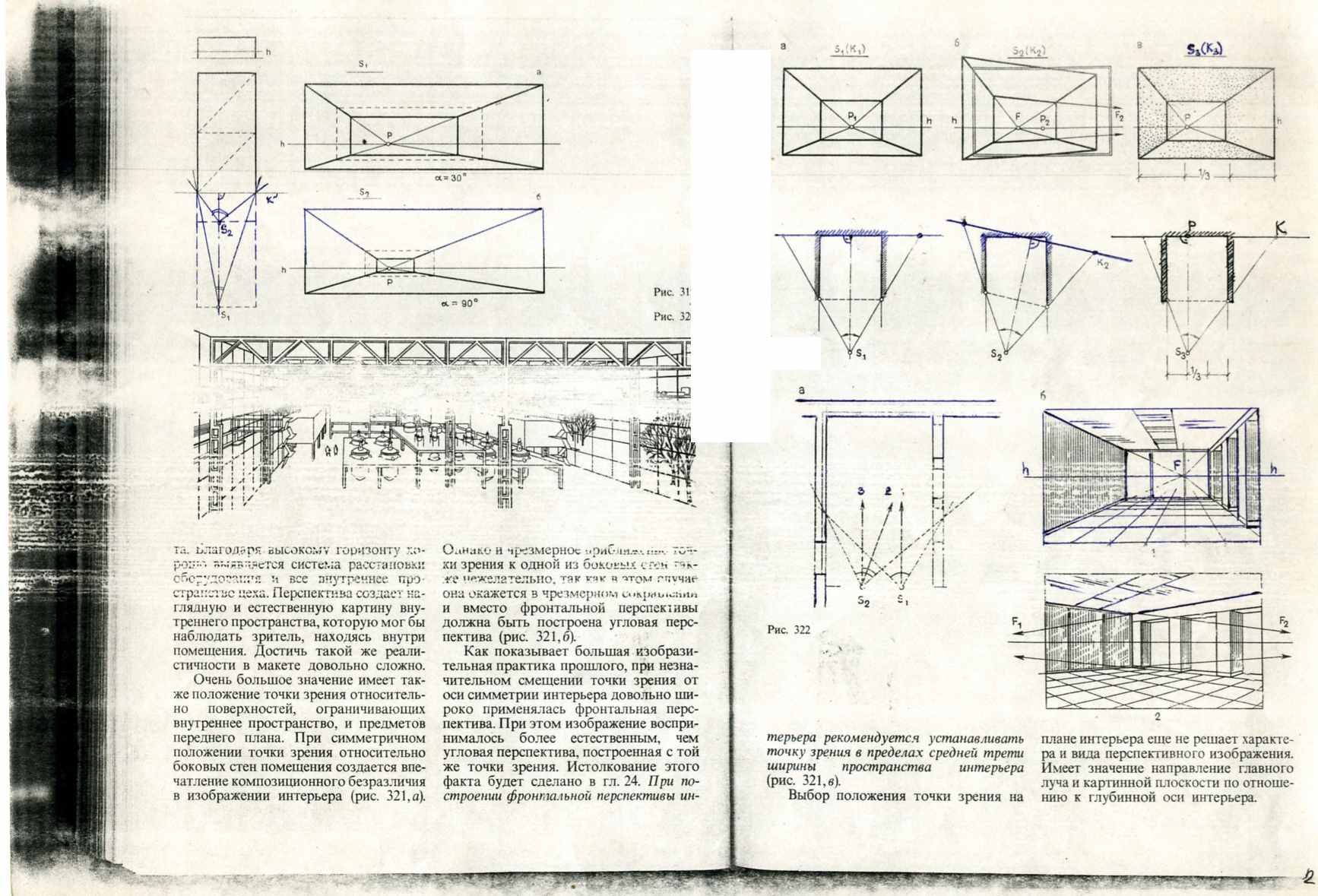

Очень большое значение имеет также положение точки зрения относительно поверхностей, ограничивающих внутреннее пространство, и предметов переднего плана. При симметричном положении точки зрения относительно боковых стен помещения создается впечатление композиционного безразличия в изображении интерьера (рис.2, а). Однако и чрезмерное смещение точки зрения к одной из боковых стен также нежелательно, так как в этом случае она окажется в чрезмерном сокращении и вместо фронтальной перспективы должна быть построена угловая перспектива (рис.2, б).

Как показывает практика, при незначительном смещении точки зрения от оси симметрии интерьера изображение воспринимается более естественным (рис.2, в). При построении фронтальной перспективы интерьера рекомендуется устанавливать точку зрения в пределах средней трети ширины пространства интерьера.


Рис.2

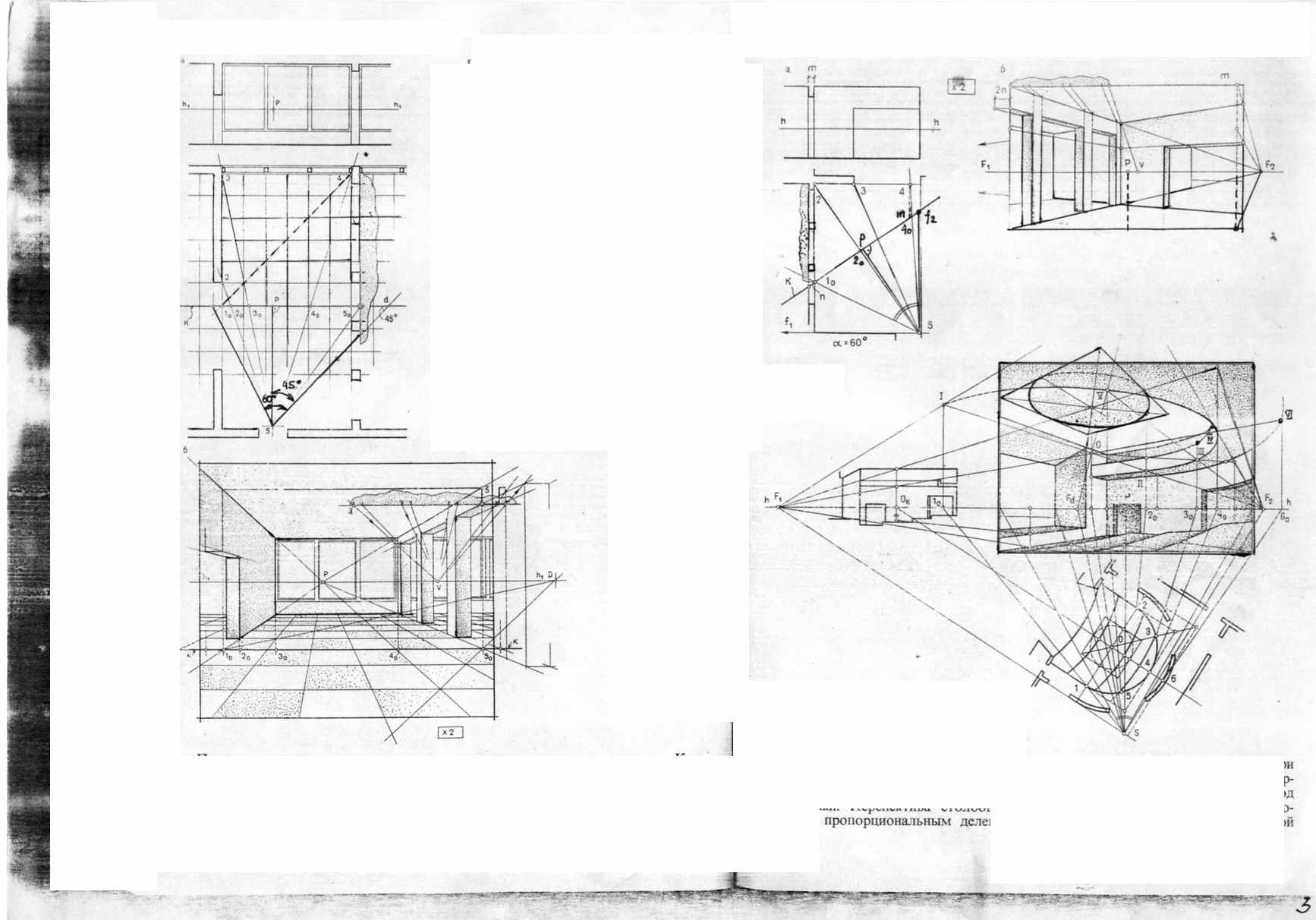

На рис.3 показано построение перспективы интерьера из точки S, при фронтальном положении картинной плоскости, которая расположена на плане в месте, где крайние проецирующие лучи ограничивают изображаемую часть интерьера. Исходные данные при построении перспективы увеличены в 2 раза. В плоскости картины нанесены высота горизонта, толщина стен и столбов. Разбивка пола на квадратные ячейки построена с помощью дистанционной точки. Перспектива столбов построена пропорциональным делением.

Рис.3

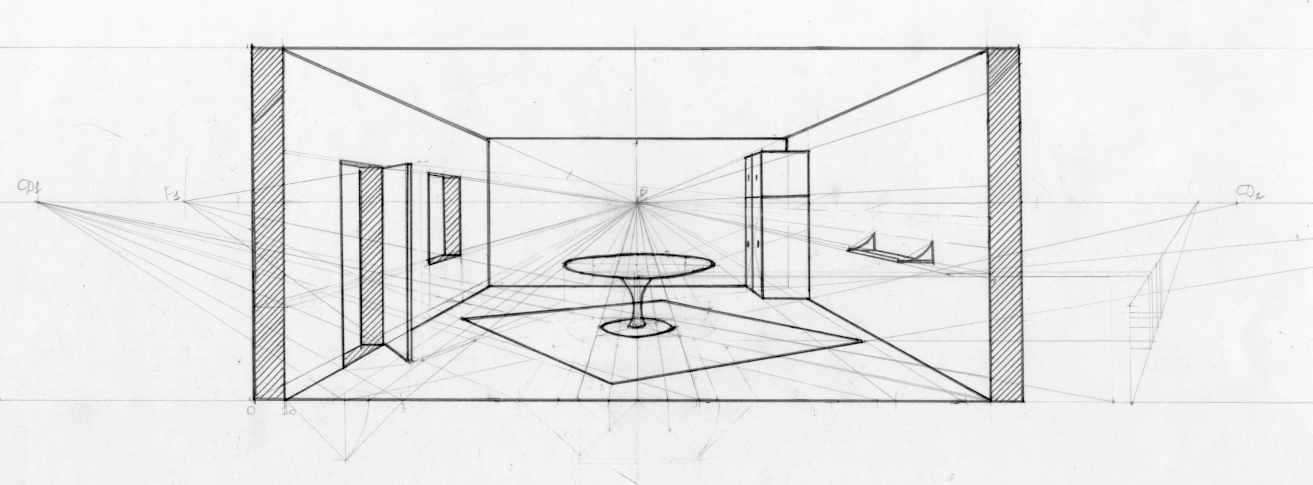

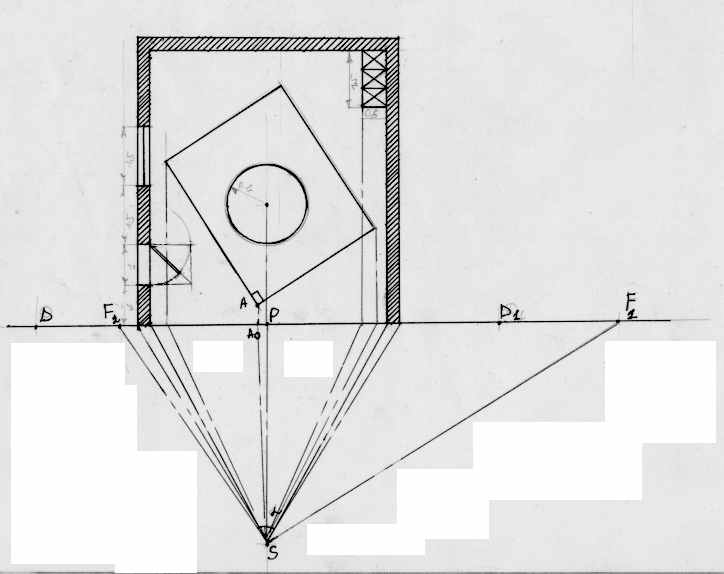

ПРИМЕРЫ ПОСТРОЕНИЯ ПЕРСПЕКТИВЫ ИНТЕРЬЕРА:











Литература:



  1. Макарова М.Н. «Перспектива», М. Просвещение, 1989г.,
  2. Кузнецов Н.С. «Начертательная геометрия», М.«Высшая школа» 1989г.,
  3. Кириллов А.Ф. «Черчение и рисование» М.«Высшая школа» 1980г
  4. Соловьев С.А. «Перспектива», М. Просвещение, 1991г.
