4.3. Порядок построения модели потока работ бизнес процессов в Rational Rose
Порядок создания моделей с описанием потока работ в Rational Rose должен включать следующие шаги:
- Построение диаграммы, отображающей основные виды деятельности.
- Построение диаграмм детализирующих основные виды деятельности.
- Построение ссылки из диаграммы процессов на диаграмму потока работ.
Построение диаграммы, отображающей основные виды деятельности
Диаграмма деятельности (activity diagram) с основными шагами бизнес процесса должна строиться как поддиаграмма соответствующего бизнес процесса, представленного на диаграмме функций (use case diagram). На рис 4.16. показано, что в окне просмотра элементов модели в Rational Rose диаграмма, отображающая основные шаги процесса Кредитования юридических лиц в валюте (activity diagram) находиться под изображением бизнес процесса Кредитование юридических лиц в валюте представленного на диаграмме функций (use case diagram).
Построение диаграмм, детализирующих основные виды деятельности
Диаграмма деятельности (activity diagram) с детальным описанием каждого основного шага процесса должна строиться как поддиаграмма соответствующего основного шага. На рис 4.17. показано, что в окне просмотра элементов модели в Rational Rose диаграмма деятельности (activity diagram), отображающая детальное описание основного шага процесса Предварительное ознакомление с клиентом и его хоз. деятельностью и целью кредитования, находиться под соответствующим шагом Предварительное ознакомление с клиентом и его хоз. деятельностью и целью кредитования. Деятельности на этой диаграмме, которые подлежат автоматизации, отмечены цветом.
Построение ссылки из диаграммы функций на диаграмму потока работ
Для построения ссылки на диаграмму деятельности (activity diagram) с изображением основных шагов бизнес процесса следует рядом с изображением бизнес процесса на диаграмме функций (use case diagram) поместить заметку. Прикрепить заметку к изображению бизнес процесса. Перетащить на эту заметку из окна просмотра элементов модели диаграмму деятельности (activity diagram) с изображением основных шагов бизнес процесса как представлено на рис. 4.18.

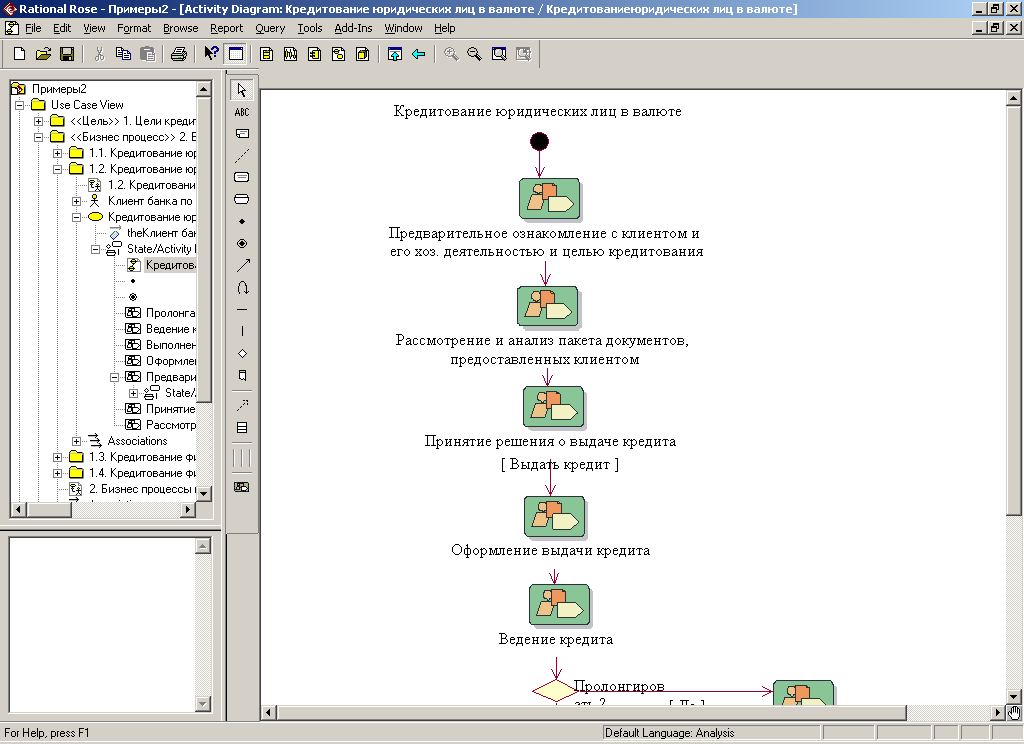

Рис. 4.16. Пример изображения диаграммы с основными шагами процесса кредитования
юридических лиц в валюте в Rational Rose

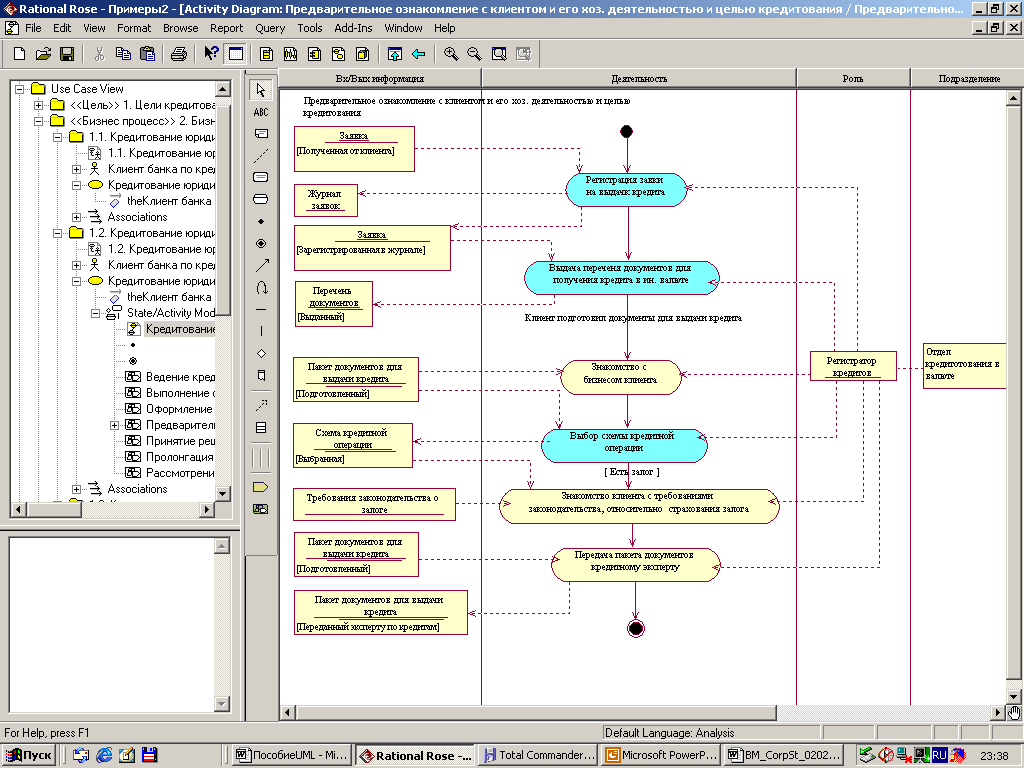

Рис. 4.17. Пример изображения диаграммы с детальным описанием шага
Предварительное ознакомление с клиентом и его хоз. деятельностью и целью кредитования в Rational Rose

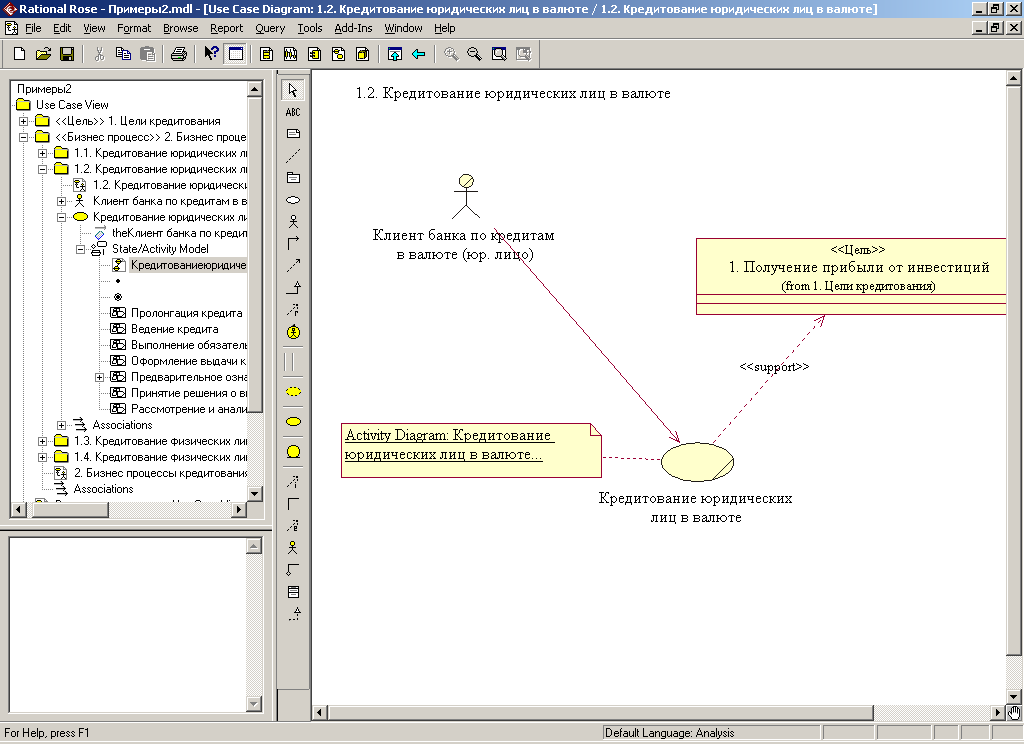

Рис. 4.18. Пример диаграммы функций с изображением процесса Кредитования
юридических лиц в валюте и ссылкой на диаграмму деятельности с
изображением основных шагов соответствующего бизнес процесса в Rational Rose
4.4. Задания для самоконтроля
Тест 4. Модель потока работ
1. Выбор из одного
| Какова цель использования модели потока работ при создании программного обеспечения ? | | модель используется для реорганизации бизнес процессов |
| | модель используется для определения подсистем системы | |
| | модель используется для документирования целей и процессов организации | |
| | модель используется для определения функций системы |
2. Выбор из одного
| Какая диаграмма используется для построения модели потока работ? | | диаграмма функций |
| | диаграмма деятельности | |
| | диаграмма состояний | |
| | диаграмма классов |
3. Выбор из одного
| Для каких целей в модели потока работ используется элемент деятельность? | | описание роли |
| | описание шага бизнес процесса | |
| | описание подразделения | |
| | описание бизнес правила |
4. Выбор из одного
| Для каких целей в модели потока работ используется элемент объект? | | описание роли |
| | описание ролей, сущностей, должностей | |
| | описание ролей, сущностей, должностей, подразделений | |
| | описание подразделений |
5. Выбор из многих
| Для каких целей в модели потока работ используется элемент решение ? | | для отображения условия |
| | для отображения слияния | |
| | для ветвления |
6. Выбор из многих
| Для каких целей в модели потока работ используется элемент синхронизатор ? | | для отображения множественного выбора |
| | для отображения параллельной деятельности | |
| | для отображения деятельностей начинающихся одновременно | |
| | для отображения деятельностей заканчивающихся одновременно |
7. Выбор из одного
| Для каких целей в модели потока работ используется элемент состояние ? | | для отображения обобщенных видов деятельностей |
| | для отображения состояния субъектов и объектов |
8. Выбор из одного
| Какие разделительные линии рекомендуется использовать на диаграммах деятельности ? | |
|
| |
| |
| |
| |
| |
|
9. Да или нет
| Диаграмма деятельности с изображением потока работ может иметь два начала ? | | да |
| | нет |
10. Да или нет
| Диаграмма деятельности с изображением потока работ может иметь несколько концов ? | | да |
| | нет |
