ПОВЫШЕНИЕ ЧУВСТВИТЕЛЬНОСТИ РАДИОПРИЕМНИКА

  Чувствительность простого радиоприемника можно существенно повысить при помощи нескольких способов. Рассмотрим три из них:

Казалось бы - чего проще - добавляй дополнительные каскады усиления... Но на практике простое добавление усилительных каскадов приводит к нестабильной работе усилителя. Чрезмерное усиление приводит к возбуждению усилителя. Практически признано нецелесообразным использование более трех каскадов усиления как в усилителях радиочастоты, так и в низкочастотных усилителях. Можно вывести режим транзистора в диапазон максимального усиления, но такой режим характеризуется сильной зависимостью параметров от уровня входного сигнала, то есть такой усилитель буде неплохо усиливать слабый сигнал, но при увеличении его до некоторого уровня транзистор начнет работать с отсечкой коллекторного тока. Работа транзистора в режиме отсечки приведет к возникновению значительных искажений. На практике, режим транзистора устанавливается на участке с линейной характеристикой усиления (коллекторный ток транзистора выбирается в режиме молчания на уровне 0,5-1 миллиампера), то есть от каскада трудно получить усиление выше 35-40. Двухкаскадный усилитель, таким образом, будет иметь максимальное усиление не более 1600. Использование такого усилителя в простом радиоприемнике не позволит добиться высокой чувствительности приемника в целом. Приблизительно, чувствительность такого радиоприемника (по полю) будет равна 10-15 милливольт на метр. Учитывая низкую эффективность магнитной антенны, такой приемник позволит принимать только мощные радиостанции, удаленные от места приема не более, чем на 150-200 километорв (это замечане справедливо при постройке радиоприемника на длинно или средне волновый диапазоны).

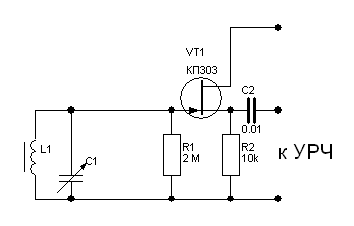

Для увеличения чувствительности радиоприемника в целом можно применить более тщательное согласование всех его каскадов. Один из таких приемов - применение на входе УРЧ Истокового повторителя на полевом транзисторе:



Сам по себе истоковый повторитель не усиливает сигнал (коэффициент усиления - всегда меньше еденицы), но он повышает входное сопротивление УРЧ до нескольких сотен килоом. Как известно, каскад на биполярном транзисторе обладает невысоким входным сопротивлением (до едениц килоом). Если на вход такого усилителя включить колебательный контур - каскад сильно зашунтирует контур, что скажется на его добротности (а, значит - и эффективности!). От добротности контура зависит как чувствительность, так и избирательность (способность принимать только одну радиостанцию) приемника в целом. При низкой добротности резонанс колебательного контура при настройке на работающую радиостанцию будет "расплывчатым". Эта "расплывчатость" приведет к снижению наводимого в контуре напряжения, также при наличии в месте приема нескольких радиостанций - их сигналы будут проникать на вход УРЧ одновременно, что сделает практически невозможным прием радиопередачи какой либо конкретной радиостанции. Для согласования такого каскада с контуром магнитной антенны приходится использовать катушку связи, которая содержит, как правило, в 6-10 раз меньшее количество витков, чем контурная. Применение катушки связи пропорционально уменьшает уровень входного сигнала на входе УРЧ. При использовании на входе усилителя истокового повторителя необходимость в катушке связи отпадает и теперь на вход усилителя поступает уже весь сигнал, наведенный в контуре магнитной антенны принимаемой радиостанцией. На практике применение истокового повторителя реально повышает чувствительность радиоприемника в 5-6 раз, что эквивалентно увеличению дальности приема радиостанций.

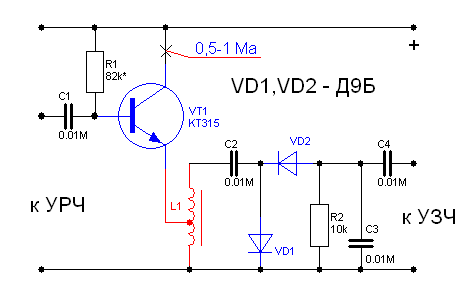

Если вы испытывете затруднения в приобретении полевого транзистора - можно повысить чувствительность радиоприемника применением эмиттерного повторителя но уже на выходе УРЧ:



Эмиттерный повторитель, так же, как и истоковый, имеет усиление по напряжению меньше еденицы. В данной схеме повышение чувствительности достигнуто применением на выходе усилителя автотрансформатора L1. Автотрансформатор наматывается на ферритовом кольце типоразмеров К8-К10 (наружный диаметр) и содержит 50+250 витков, провода ПЭВ-0,1. Дальнейшему увеличению усиления способствует применение для детектирования сигнала схемы с удвоением напряжения на диодах VD1,VD2. Реально данная схема увеличивает чувствительность радиоприемника в 3-4 раза.

Коэффициент передачи диодного детектора при однополупериодном выпрямлении обычно равен 0,3-0,5. Детектор с удвоением напряжения имеет коэффициент передачи в 1,4 раза больше, чем однополупериодный. Остальное напряжение бесцельно теряется на переходах диодов. Третий из рассматриваемых нами способов повышения чувствительности приемника - это применение так называемого транзисторного детектора. Детектор на транзисторе дополнительно усиливает низкочастотное полезное напряжение радиопередачи. Коэффициент усиления детектора на транзисторе может достигать 80-100, что эквивалентно общему повышению усиления радиоприемника. Такое повышение может служить поводом для возбуждения усилителя, поэтому в данном случае желательно использовать систему Автоматической Регулировки Усиления (сокращенно -  АРУ). Суть АРУ заключается в автоматическом снижении усиления усилителя при высоком уровне входного сигнала.

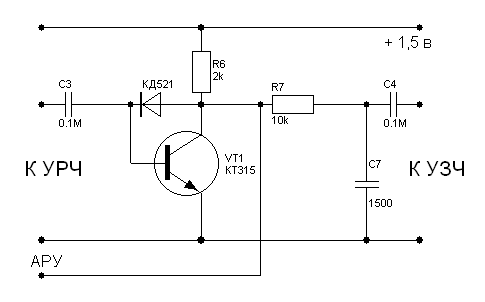

Практическая схема транзисторного детектора приведена ниже:



Транзистор работает на нелинейном участке характеристики. Рабочий режим транзистора задается при помощи диода. При увеличении входного сигнала напряжение на коллекторе пропорционально уменьшается. Это напряжение можно использовать для установки рабочих точек транзисторов усилителя РЧ. Напряжение АРУ подается на базы транзисторов УРЧ через простейшие развязывающие RC цепочки. Для большинства случаев бывает достаточно применить АРУ только в первом (входном) каскаде УРЧ.

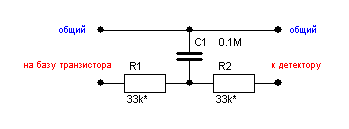

Примерная схема фильтра приведена ниже:



Номинал резисторов R1 и R2 зависит от необходимого уровня смещения на базу транзистора и подбирается к конкретному экземпляру. Емкость конденсатора может колебаться от 0,033 до 0,1 микрофарады.
