 | Брестский государственный университет имени А.С.Пушкина | Республика Беларусь, 224016 г. Брест, бульвар Космонавтов, 21 Учебно-производственная лаборатория «Физпрактикум» Тел. 8 (0162) 23 64 88 Отдел информационно-аналитической и инновационной деятельности Тел. 8 (0162) 21 92 43 Электронная почта: fizpraktikum@brsu.brest.bу Интернет-сайт: brest.bу |
Установка для изучения электрооптических свойств
нематических жидких кристаллов
Предназначена для использования в лабораторном практикуме по общей физике высших учебных заведений (раздел «Оптика») при изучении тем: анизотропные среды, жидкие кристаллы, их применение.
У

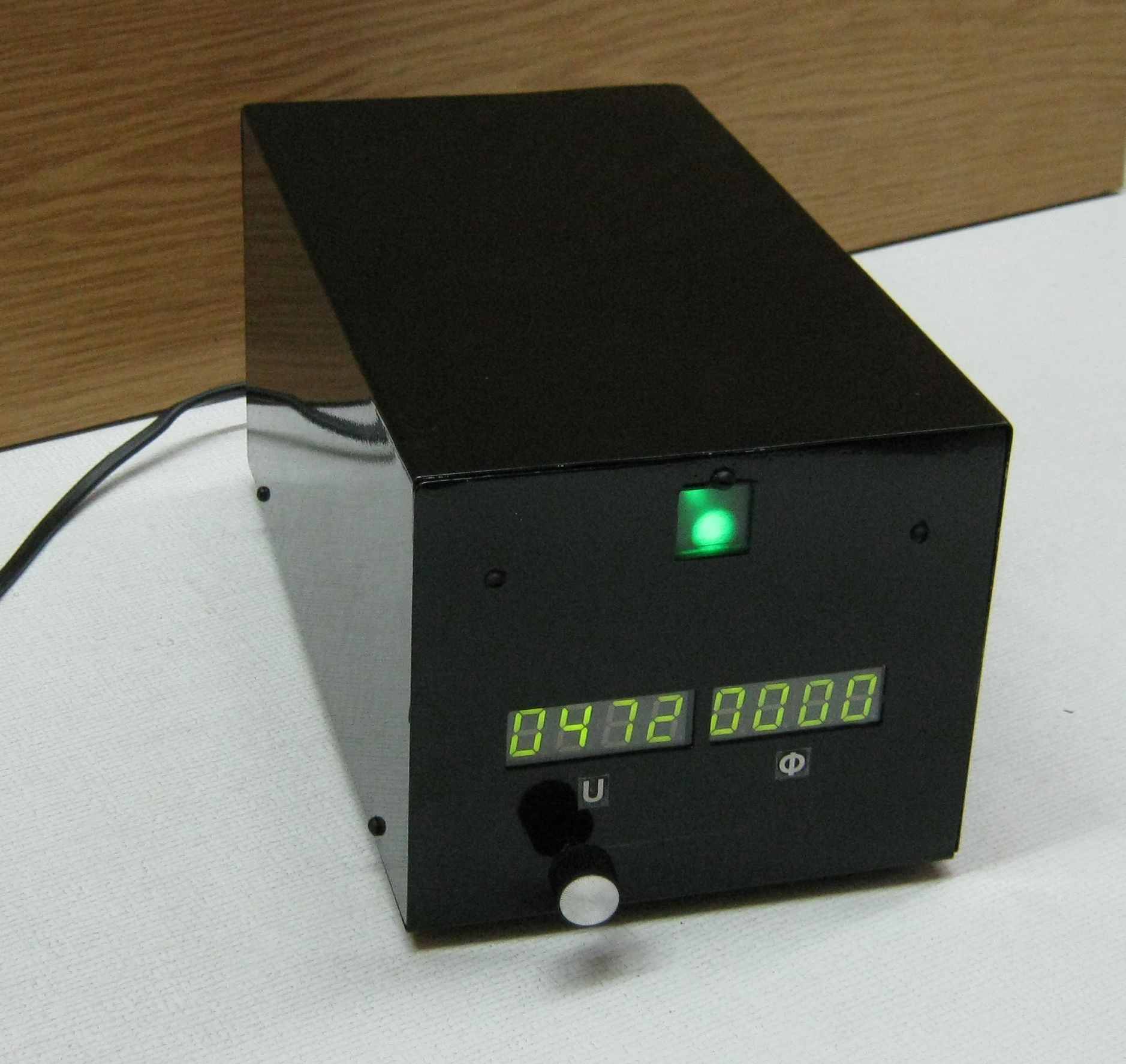

становка (рис. 1) состоит из источника света, в качестве которого используется светодиод (обычно красный) 1, установленный в фокусе собирающей линзы 2, жидкокристаллической ячейки (ЖКЯ) 3. фотоэлектрического преобразователя (ФЭП) светового потока 4, на который попадает половина прошедшего через ЖКЯ светового пучка, электронного узла, в состав которого входит блок питания 5, вырабатывающий постоянное напряжение питания светодиода, напряжение, подаваемое на ЖКЯ, которое можно изменять от нуля до семи вольт, напряжение, запитывающее аналого-цифровые преобразователи (АЦП) 6 и 7, а также два цифровых индикатора 8 и 9, на которых индицируется напряжение, подаваемое на ЖКЯ, и сигнал с ФЭП. Вторая половина параллельного светового пучка попадает на отверстие в корпусе, закрытое матовым стеклом 10. Это позволяет еще и визуально контролировать интенсивность светового пучка при различных напряжениях, подаваемых на ЖКЯ.У
становка позволяет:- измерить зависимость интенсивности прошедшего через ЖКЯ светового пучка Ф от величины подаваемого на нее постоянного напряжения U и проконтролировать эту зависимость визуально;
- с помощью полученного графика Ф от U оценить Uпор, начиная с которого начинает разрушаться твист-структура ЖКЯ, обладающая свойством поворачивать плоскость поляризации, а также Umax, когда твист-структура полностью разрушается, и ЖКЯ перестает пропускать свет.
Форма сотрудничества:изготовление прибора под заказ
Защита НТП: патент РБ
ПРИГЛАШАЕМ К СОТРУДНИЧЕСТВУ!
