И.Н. МОЗГОВОЙ

Научный руководитель – А.А. КИСУРИН, к.т.н., доцент

Воронежский государственный технический университет


РАЗРАБОТКА МИКРОПРОЦЕССОРНОЙ СИСТЕМЫ
ДЛЯ УПРАВЛЕНИЯ ШНЕКОВЫМ ДОЗАТОРОМ


В статье рассмотрена возможность построения микропроцессорной системы шнекового дозатора на основе современных технологий, которые позволяют существенно упростить и ускорить процесс дозирования.


Целью данной работы является проектирование микропроцессорной системы для управления шнековым дозатором.

Существующая система представляет собой обычный мультивибратор с управляемой скважностью импульсов.

Недостатки такой системы: ненаглядность; неудобство; нет возможности построения единого комплекса; нет возможности установки датчика верхнего и нижнего уровня в бункере сырья.

Кроме того, из–за большого количества взвешиваний, может возникнуть простой в работе.

Для устранения существующих недостатков возникла необходимость создания новой системы для управления дозатором.

В разрабатываемой системе блок управления представляет собой законченное устройство и взаимодействует с оператором посредством консоли управления, состоящей из трех клавиш и светодиодного семисегментного индикатора.

На индикаторе в левых трех разрядах обозначается текущий параметр, а в правых пяти его значение. В режиме установки, точка указывает текущий разряд.

Клавиатура содержит клавишу пуска\останова\калибровки, а также две клавиши, предназначенные для выбора и изменения текущих параметров.

Для начала использования устройства, а также при смене сырья необходимо произвести калибровку. Для этого необходимо к выходу дозатора подключить мерную тару; нажать и удерживать клавишу ПУСК более 3сек. При этом на дисплее высветится надпись Cal------. Через две минуты БУ автоматически перейдет в режим ввода параметра калибровки. После задания калибровочного значения устройство готово к работе.

Для запуска устройства необходимо нажать клавишу ПУСК, если устройство остановлено.

Изменение параметров системы происходит следующим образом: с помощью клавиши  выбирается необходимый параметр; при нажатии клавиши  активизируется первый разряд (индицируется запятой в активном разряде); с помощью клавиши  устанавливается новое значение; нажимаем клавишу  активизируя следующий разряд; повторяя пункты 3 –4 устанавливаем новое значение; после ввода последнего разряда и нажав клавишу , выходим в режим выбора параметров.

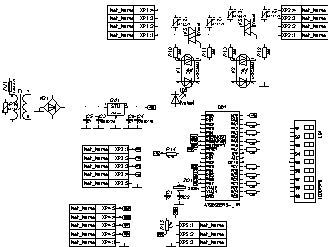

На рисунке 1 представлена схема микропроцессора для управления шнековым дозатором.





Рис. 1. Схема микропроцессора шнекового дозатора


В результате проделанной работы была разработана микропроцессорная система для управления шнековым дозатором, лишенная недостатков аналогичных уже существующих систем.
