Приложение И

(справочное)

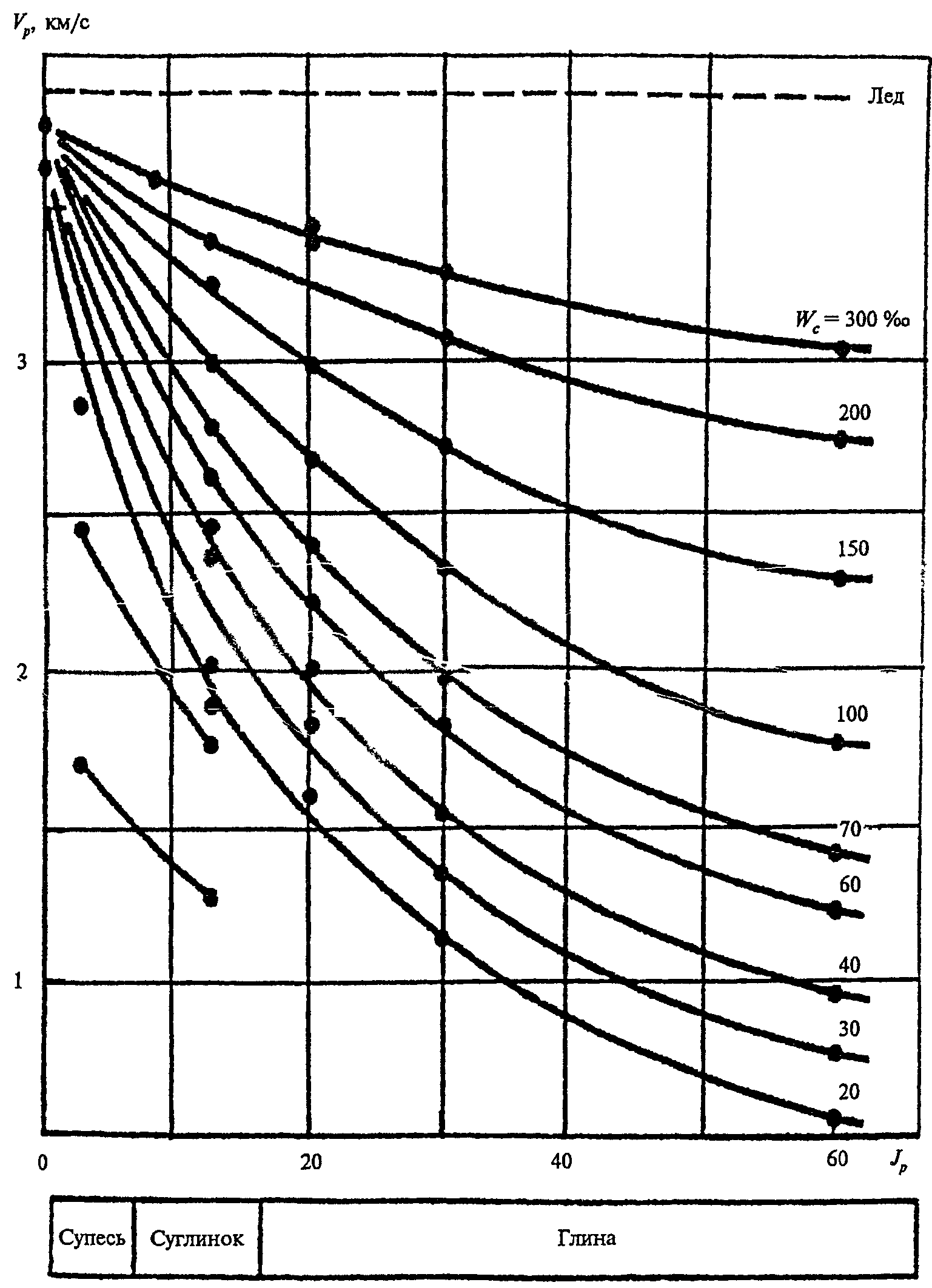

ЗАВИСИМОСТЬ СКОРОСТИ ПРОДОЛЬНЫХ ВОЛН ()

ОТ ЛИТОЛОГИЧЕСКОГО СОСТАВА

И ВЛАЖНОСТИ ДЛЯ МЕРЗЛЫХ ГРУНТОВ ПРИ t = -1 °С





Приложение К

(справочное)

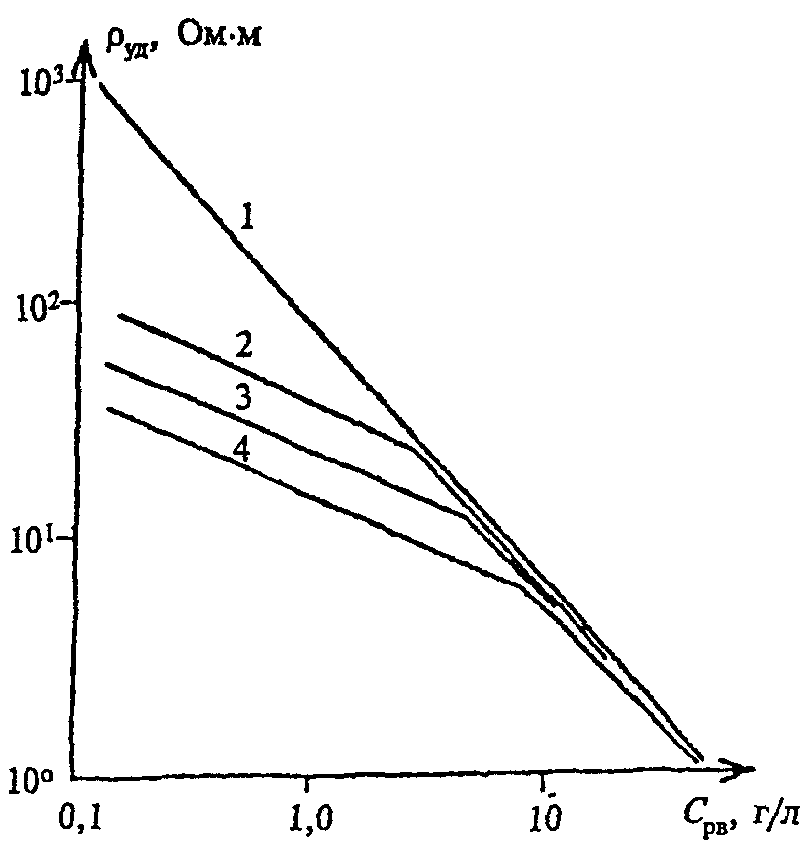

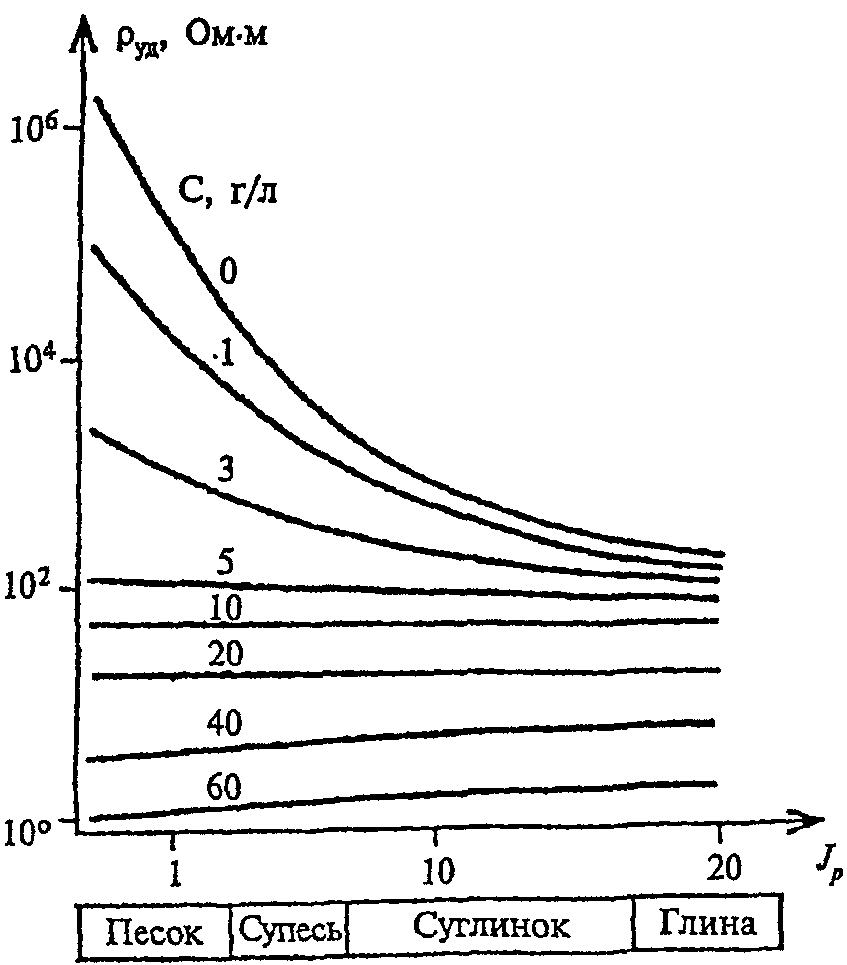

ОПРЕДЕЛЕНИЕ МИНЕРАЛИЗАЦИИ ПОДЗЕМНЫХ ВОД (а) И ЗАСОЛЕННОСТИ

МЕРЗЛЫХ (б) И ТАЛЫХ (в) ДИСПЕРСНЫХ ГРУНТОВ

ПО ДАННЫМ ЭЛЕКТРОМЕТРИИ


Рисунок


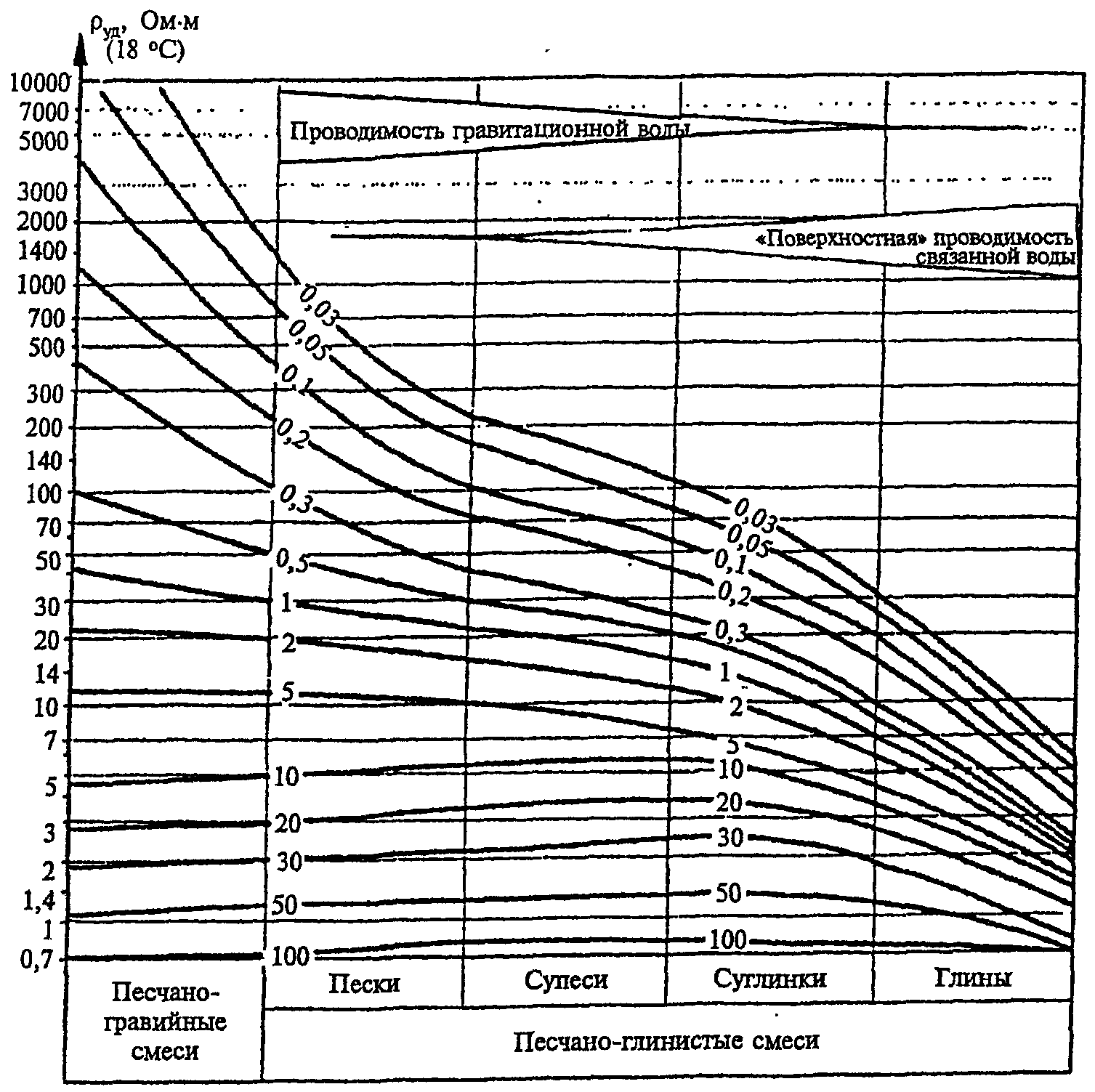

а)





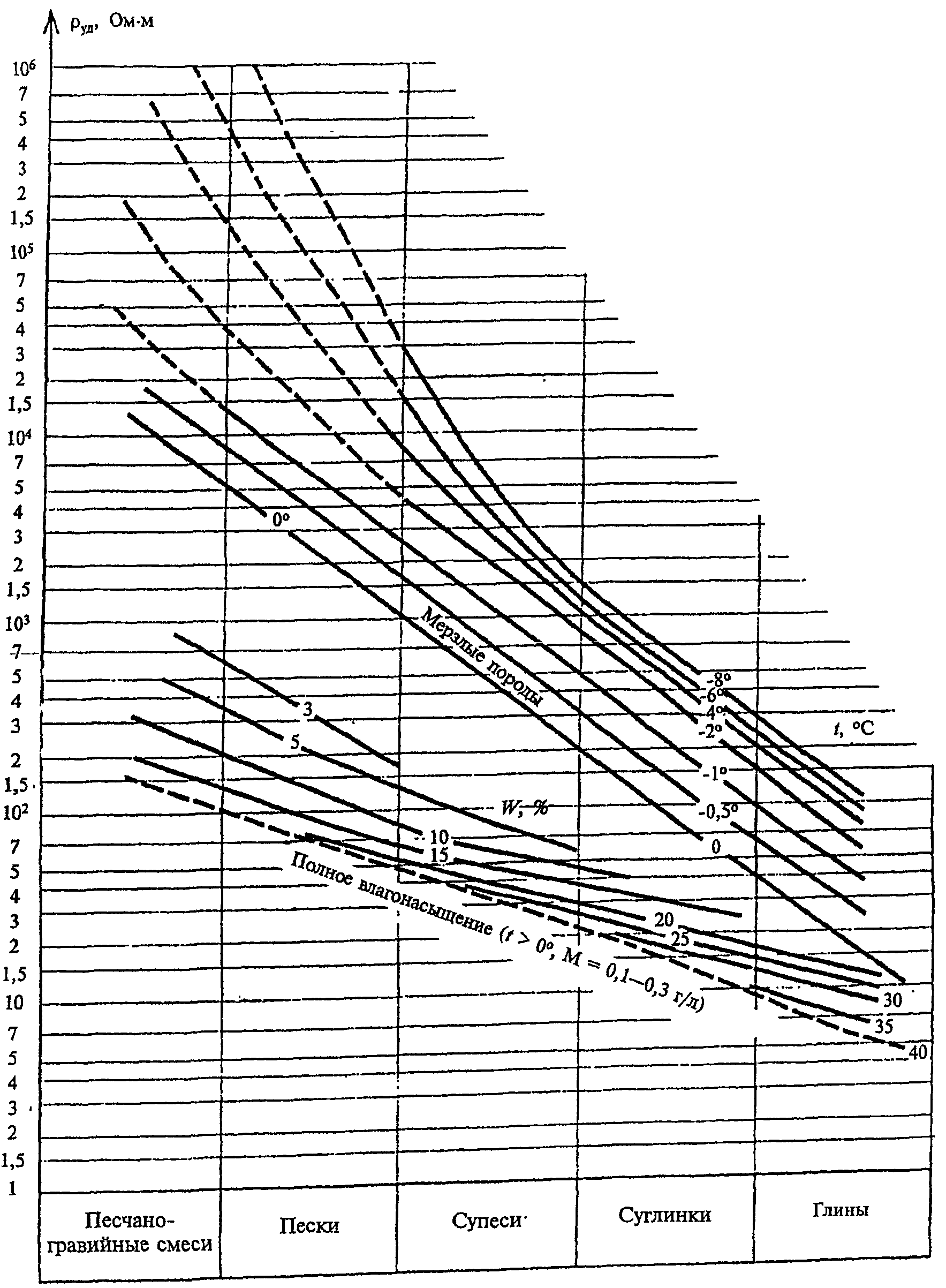

б)





в)





1 - гравий, галечник; 2 - песок; 3 - легкий суглинок;

4 - тяжелый суглинок


Приложение Л

(справочное)

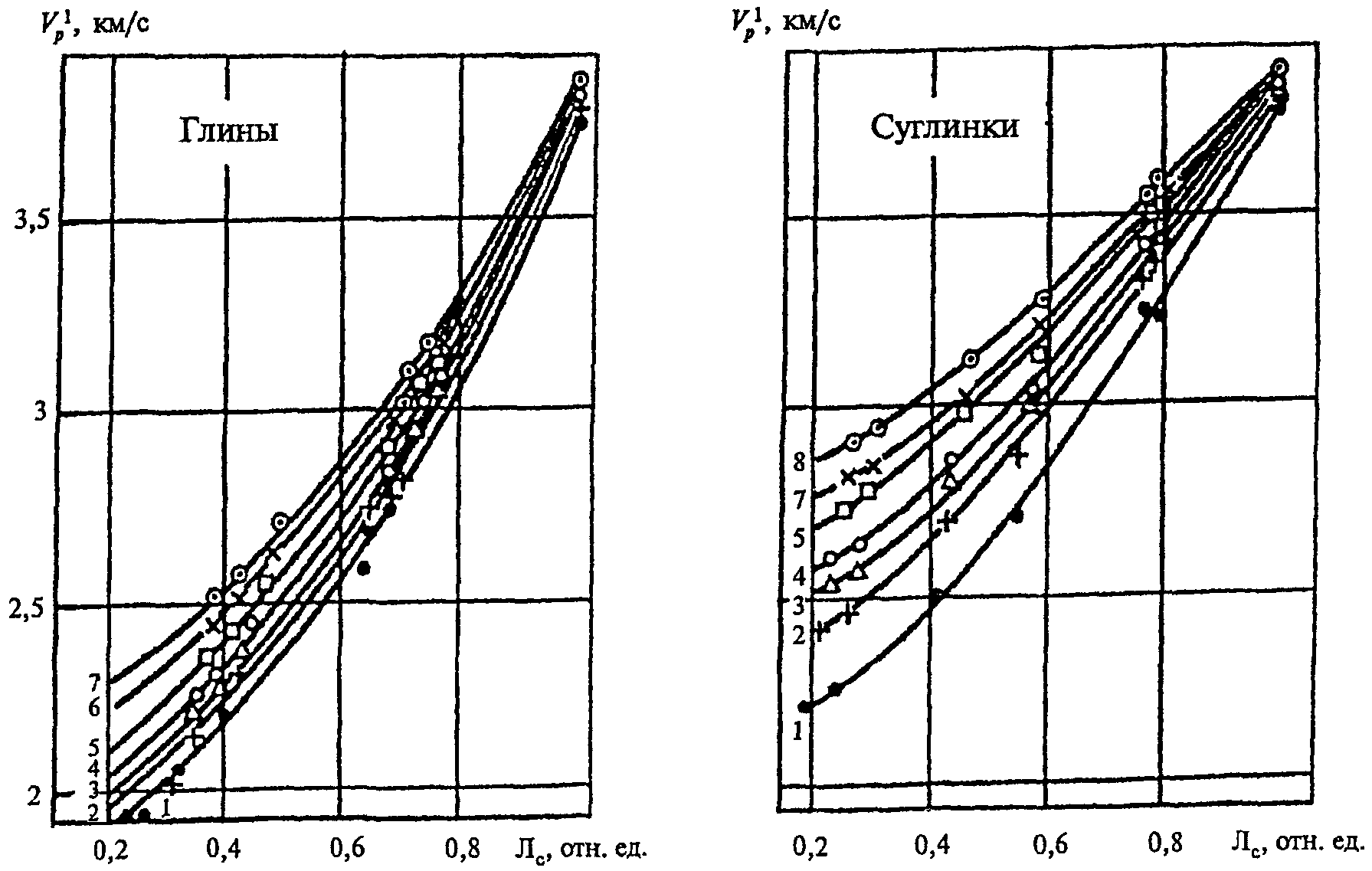

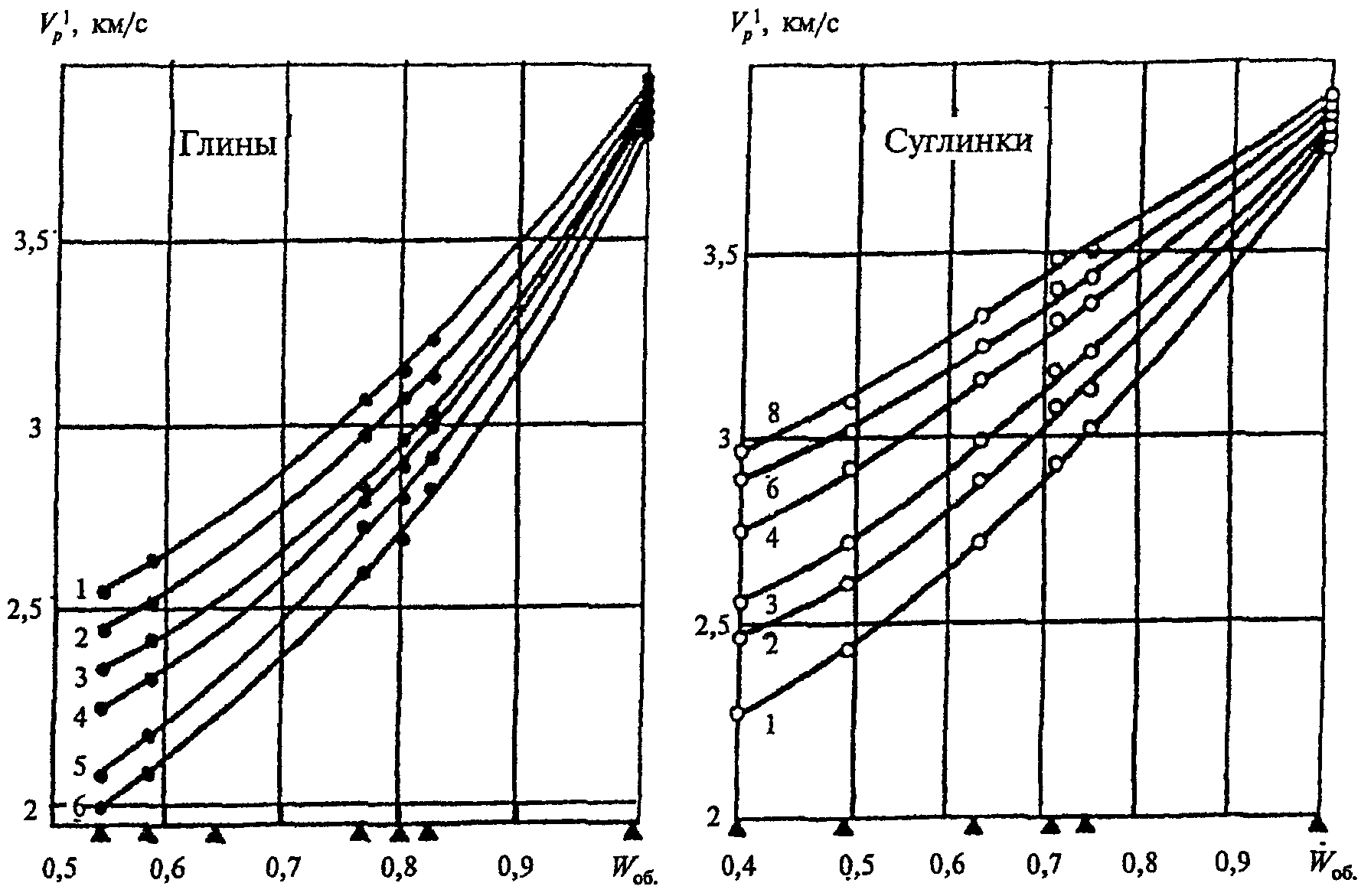

ЗАВИСИМОСТЬ СКОРОСТИ ПРОДОЛЬНЫХ ВОЛН

ОТ ОБЪЕМНОЙ ВЛАЖНОСТИ (а) И ЛЬДИСТОСТИ (б)

МЕРЗЛЫХ СУГЛИНИСТО-ГЛИНИСТЫХ ГРУНТОВ


при различной температуре, °С: 1 - -0,5; 2 - -1; 3 - -2;

4 - -3; 5 - -5; 6 - -6; 7 - -7; 8 - -10


а)





б)





Приложение М

(справочное)

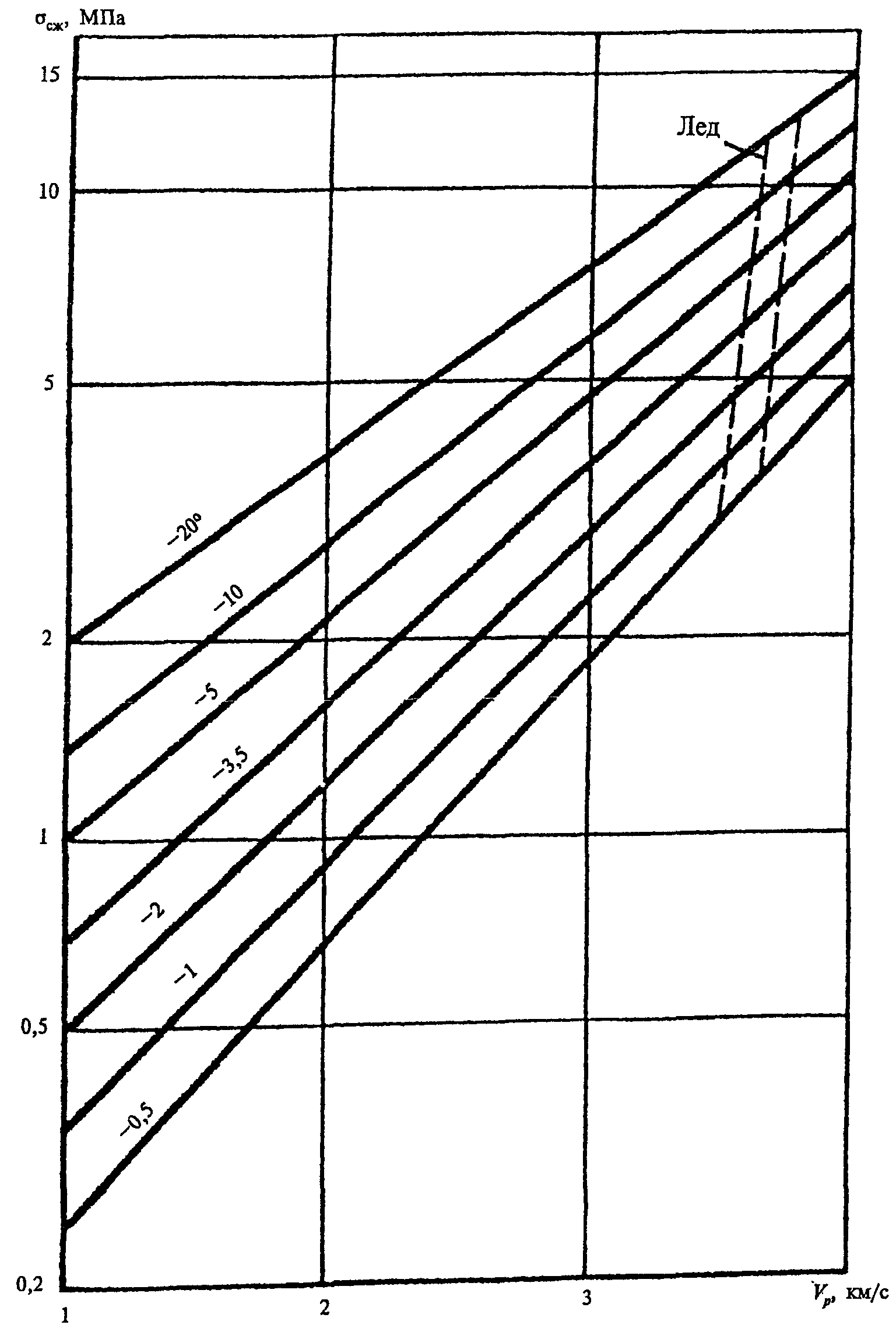

ОЦЕНКА ПРОЧНОСТИ ПРИ ОДНООСНОМ СЖАТИИ () МЕРЗЛЫХ ГРУНТОВ

ПО ЗНАЧЕНИЯМ СКОРОСТЕЙ ПРОДОЛЬНЫХ ВОЛН





Приложение Н

(справочное)

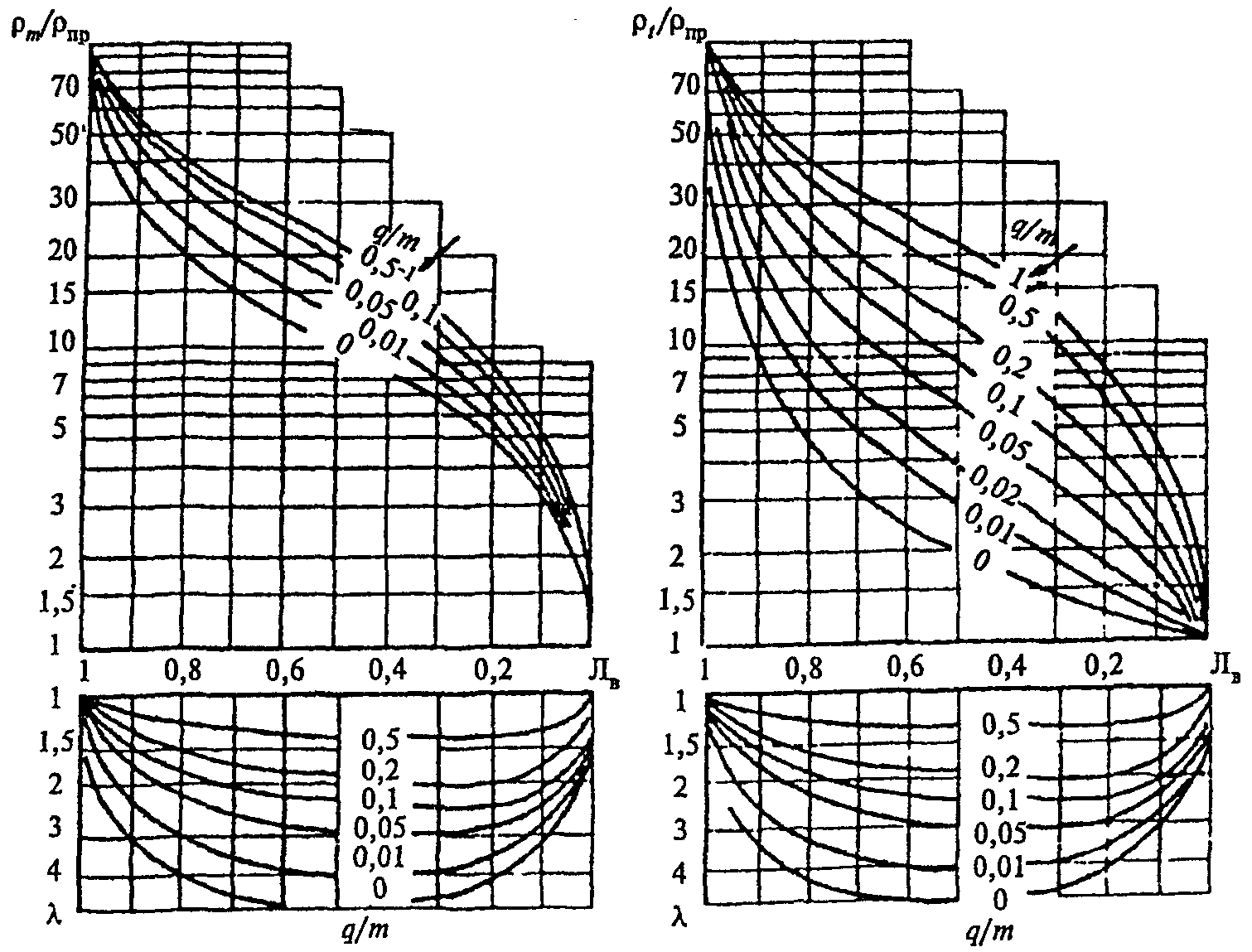

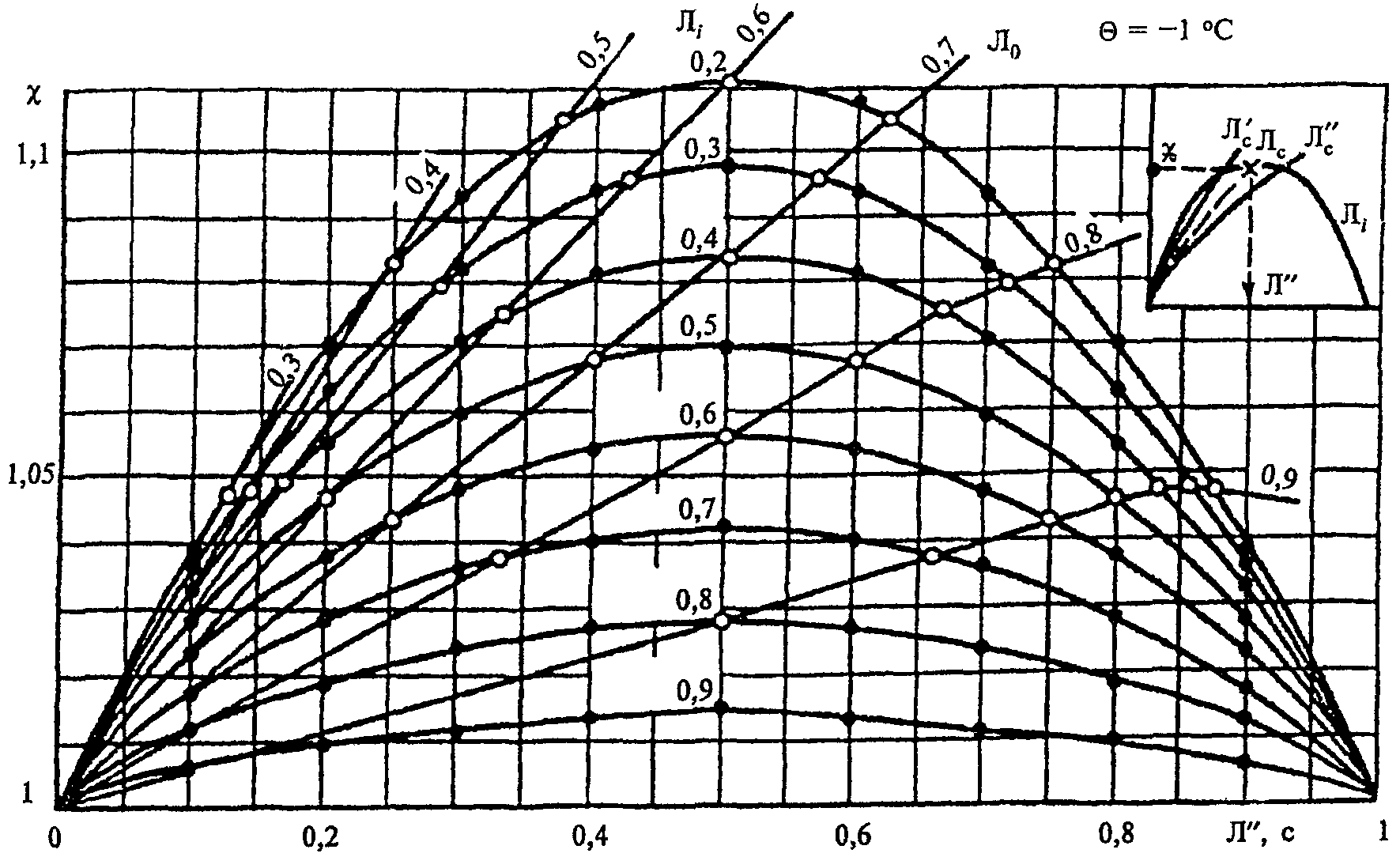

НОМОГРАММЫ ДЛЯ ОЦЕНКИ КРИОГЕННОГО СТРОЕНИЯ

МЕРЗЛЫХ СУГЛИНКОВ ПРИ t = -1 °С

ПО ДАННЫМ УЛЬТРАЗВУКОВЫХ (а) И ЭЛЕКТРИЧЕСКИХ (б) ИЗМЕРЕНИЙ


а)





- коэффициент анизотропии;

- суммарная льдистость; - слоистый лед;

( - лед цемент;

- равномерно распределенный лед)


б)





- среднеквадратическое УЭС; - продольное УЭС;

- УЭС минеральных прослоев; q/m - степень слоистости

(от равномерно сетчатой - 1 до слоистой - 0)


Приложение П

(справочное)


ГЛУБИННОСТЬ ЭЛЕКТРОРАЗВЕДКИ МЕТОДОМ СОПРОТИВЛЕНИЙ

ДЛЯ СИММЕТРИЧНЫХ (AMNB), ТРЕХЭЛЕКТРОДНЫХ (AMNC)

И ДИПОЛЬНЫХ (ABMN) УСТАНОВОК ПРИ КОНТРАСТНОСТИ

РАЗРЕЗОВ > 10


- отношение УЭС грунтов на контакте; О и - центры приемного и питающего диполей


┌────────────────────────────────────┬────────────┬──────────────┐

│ Вид геоэлектрического массива │ 2h/AB │2h/О О'; h/AO │

├────────────────────────────────────┼────────────┼──────────────┤

│Контакт │0,6 │0,55 │

│Вертикальный непроводящий пласт: │ │ │

│ большой мощности │0,55 │0,5 │

│ средней мощности │0,45 │0,4 │

│ малой мощности │0,25 - 0,3 │0,2 │

│Наклонный непроводящий пласт малой │0,3 - 0,4 │0,25 - 0,35 │

│мощности │ │ │

│Горизонтальный непроводящий цилиндр │0,2 │0,15 │

│(D > MN) │ │ │

│Непроводящий шар (D > MN) │0,15 │0,1 │

│Проводящий пласт малой мощности │0,6 │0,6 │

└────────────────────────────────────┴────────────┴──────────────┘


Приложение Р

(справочное)

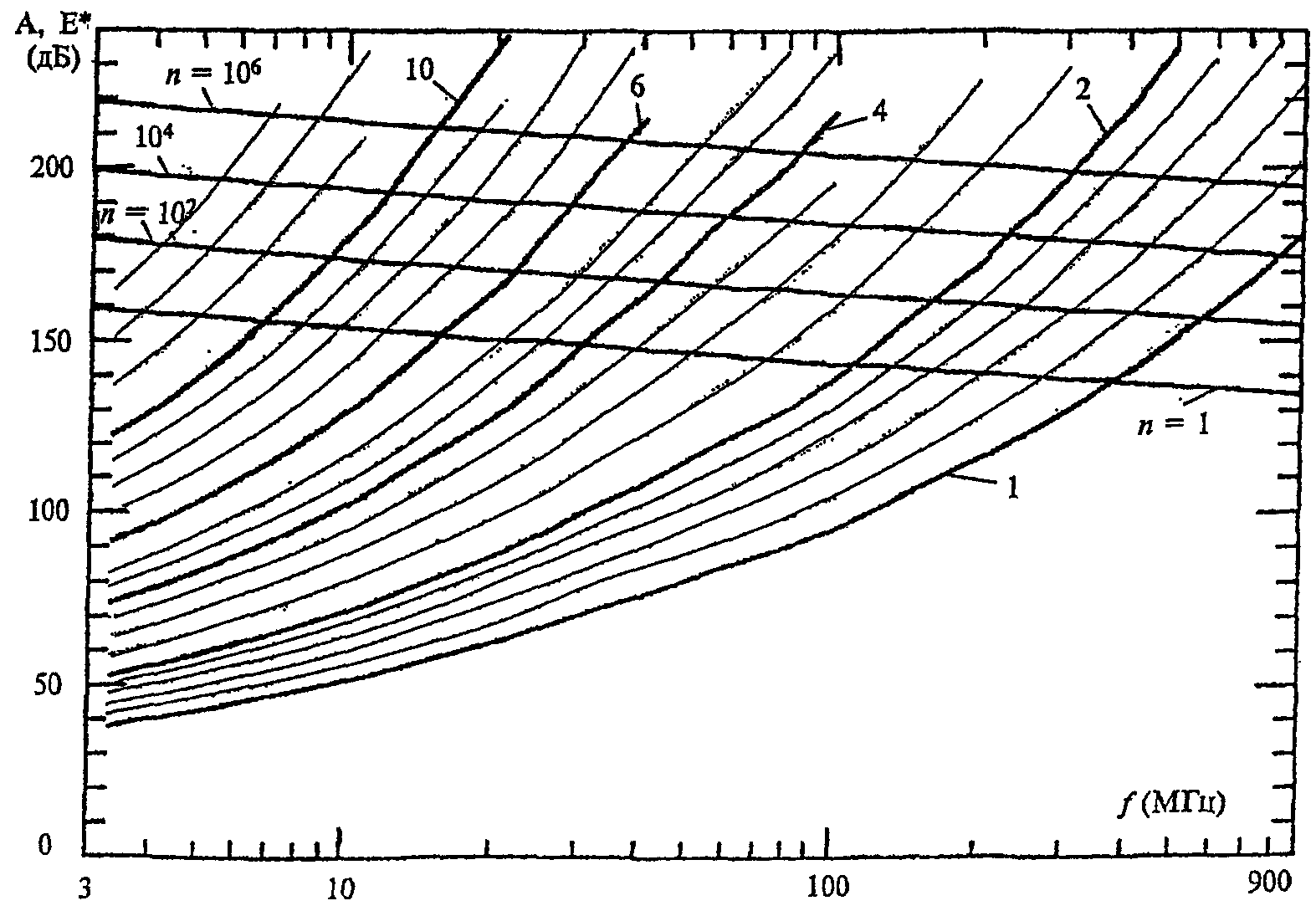

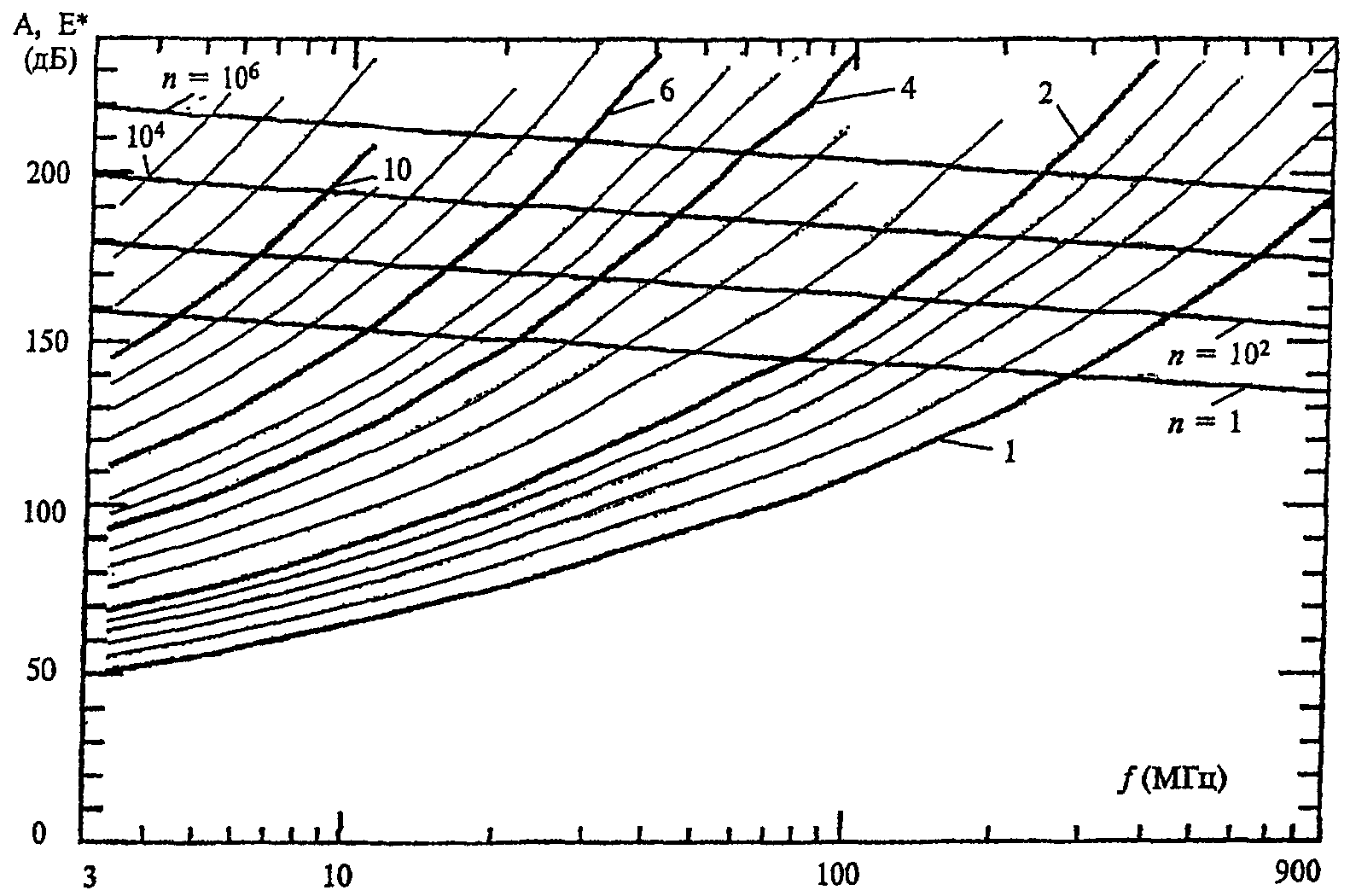

ЗАВИСИМОСТЬ ГЛУБИНЫ РАДИОЛОКАЦИОННОГО ЗОНДИРОВАНИЯ

ЛОКАЛЬНЫХ (а) И ЛИНЕЙНЫХ (б) ОБЪЕКТОВ В ГЛИНАХ

С НИЗКОЙ ВЛАЖНОСТЬЮ ОТ ЭНЕРГЕТИЧЕСКОГО ПОТЕНЦИАЛА Е* РАДАРА


а)





б)
