МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению курсовой работы "Разбор диаграмм состояния двухкомпонентной металлической системы" по курсу "Физическое металловедение и материаловедение".

Выполнение курсовой работы должно включать следующие этапы:

1. В соответствие с заданием вычертить диаграмму состояния (по справочнику,
учебнику и т.п.).

2. Охарактеризовать диаграмму по растворимости и взаимодействию компонен­тов в жидком и твердом состоянии, по наличию конгруэнтно и инконгруэнтно плавящихся промежуточных фаз, по нонвариантным равновесиям, нали­чию полиморфных превращений, упорядочения-расслоения и т.п.

3. Описать кристаллическое строение и основные характеристики компонентов.

4. Определить линии ликвидуса, солидуса, сольвуса, расслоения, упорядочения
и т.п.

5. Определить однофазные области и линии. Охарактеризовать все фазы системы.

6. Указать структурные составляющие во всех областях диаграммы.

7. Описать все нонвариантные равновесия в системе.

8. Выбрать не менее 5 характерных сплавов и для них:

8.1. Построить термические кривые охлаждения (нагрева) во всем интервале температур (с применением правила фаз-закона Гиббса).

8.2. Описать фазовые превращения при охлаждении (нагреве) от температур расплава до комнатной (от комнатной до температур расплава).

8.3. Изобразить схематично возможную структуру сплавов при комнатной
температуре.

8.4. Используя правило отрезков (рычага), определить состав фаз, т.е. процентное содержание компонентов в фазах, и количественное соотношение
фаз при произвольно выбранной температуре для каждого из сплавов.

9. Объяснить характер изменения структурно чувствительных свойств сплавов в данной системе с применением правил Курнакова.

ЛИТЕРАТУРА

1. Хансен М., Андерко К. Структуры двойных сплавов, М., 1962.

2. Захаров A.M. Диаграммы состояния двойных и тройных систем. М., Метал­лургия, 1990.

3. Лившиц Б.Г. Металлография, М. 1992.


Задание:

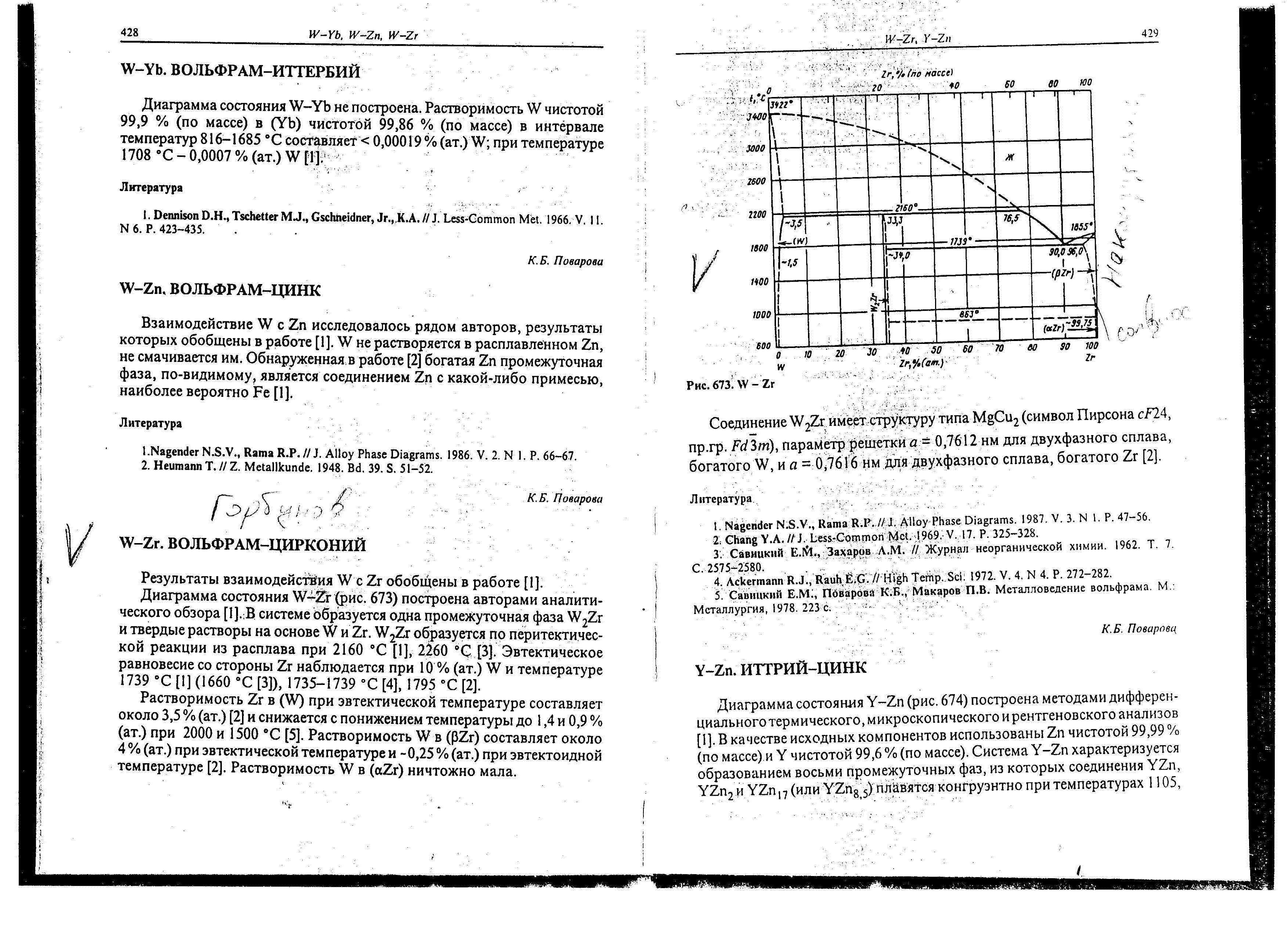

W-Zr. Вольфрам-Цирконий
