Классификатор механических захватов
Классификатор позволяет создать единую систему маркировки механических захватов, уже применяющихся в разных отраслях промышленности, а также вновь выпускаемых захватов
Захваты для грузов общего назначения в настоящем классификаторе сгруппированы по конструкции и способу закрепления поднимаемых грузов на следующие группы (типы):

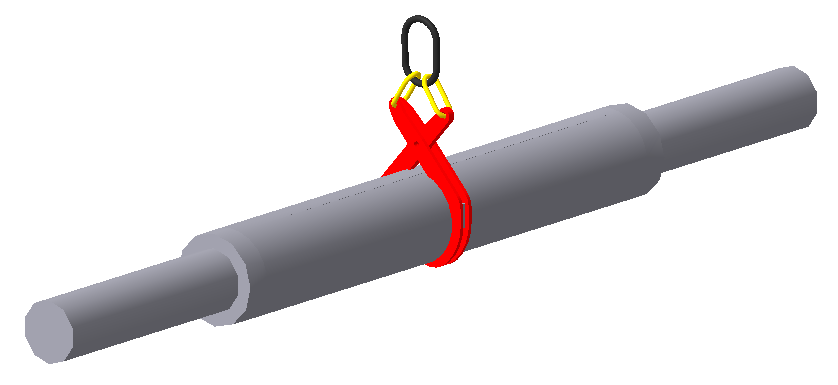

1. Захваты клещевого типа

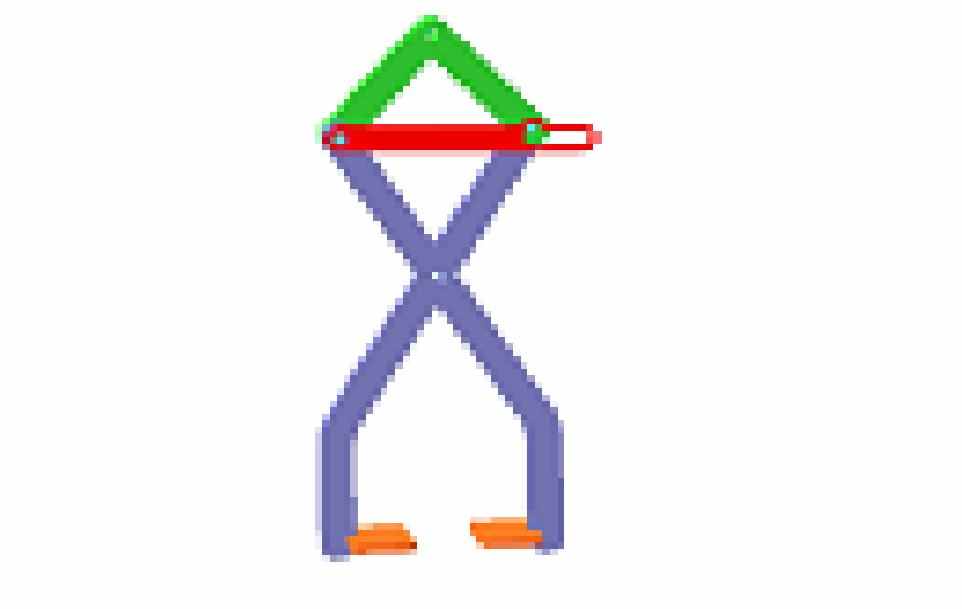

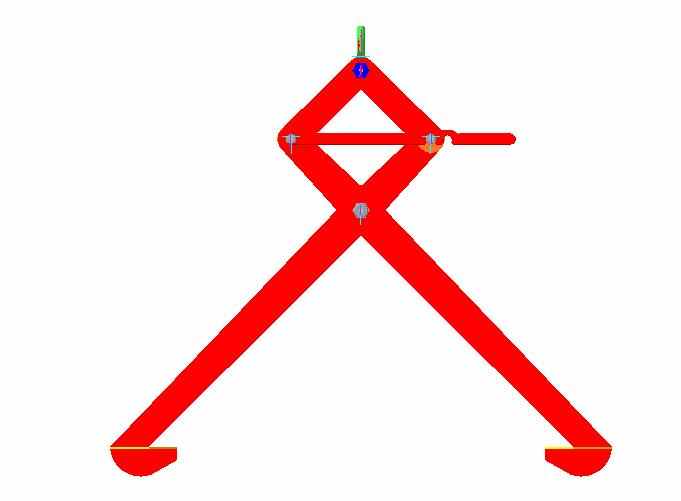

Клещевые захваты выполняются как рычажные системы в виде ножниц, рычаги которых имеют свободные концы, захватывающие груз или элемент груза.
2. Захваты эксцентрикового типа
Эксцентриковые захваты – это универсальные устройства, закрепление поднимаемого груза в которых осуществляется между одним или двумя эксцентриками, в основном применяются для захвата и перемещении плоских грузов, как в горизонтальном, так и вертикальном положении.
3. Захваты зажимного типа
Захваты зажимного типа удерживают груз за счет его зажима в рабочих органах захвата.
4. Захваты вилочного типа
Рабочие органы захватов вилочного типа располагаются непосредственно под грузом или проходят в монтажные петли, отверстия груза или поддона, на котором он расположен.
5. Захваты коромыслового типа
Коромысловые захваты удерживают груз с помощью несущего элемента-коромысла, воспринимающего массу груза. Коромысловые захваты применяют для подъема грузов, имеющих сквозные отверстия, под которые можно разместить несущее коромысло захвата.
6. Клиновой тип
Клиновые захваты удерживают груз за счет заклинивания рабочего органа захвата в отверстии груза.
7. Специализированные грузозахватные приспособления
Специализированные съёмные грузозахватные приспособления
8. Штыревой тип
У штыревых захватов закрепление поднимаемого груза выполняется с помощью штыря (пальца), который закрепляется в отверстиях груза.
9. Магнитные захваты

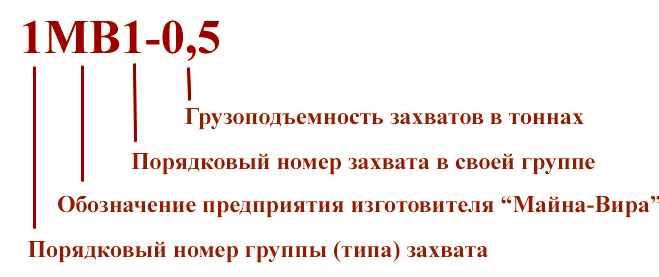

Пример маркировки захватов:
Классификатор механических захватов
1.КЛЕЩЕВОЙ ТИП
Внешний вид | Назначение | Марка | Грузоподъ-емность одного захвата, т | Вес, кг | Максим-ный интервал захвата, мм | Цена за 1 шт. с НДС, руб. |

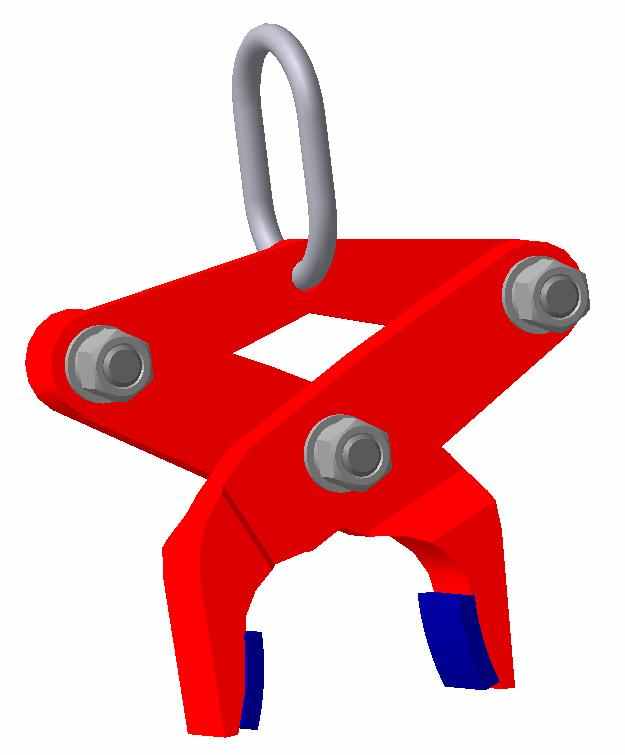

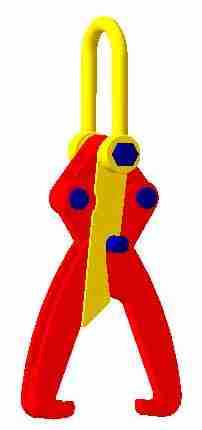

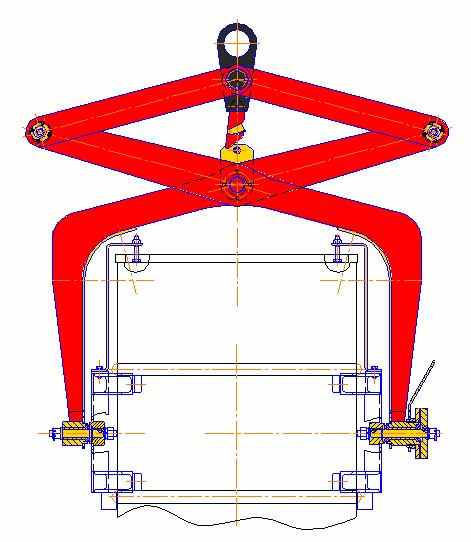

| Захват для дорожных бордюр | 1МВ1-0,6 | 0,6 | 12,5 | 120-135 | 12500 |
| Захват для ж/д колес | 1МВ2-0,3 | 0,3 | 3,8 | 14 | 5200 |
| Захват для подъема поглощающего аппарата | 1МВ3-0,15 | 0,15 | 3,5 | 210 | 5250 |

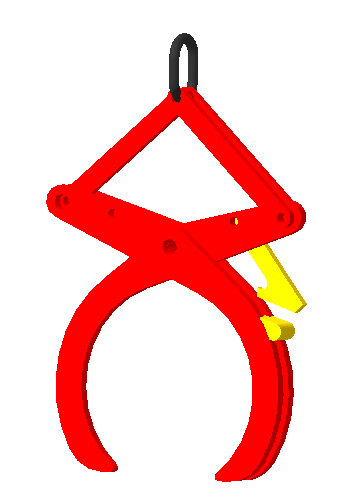

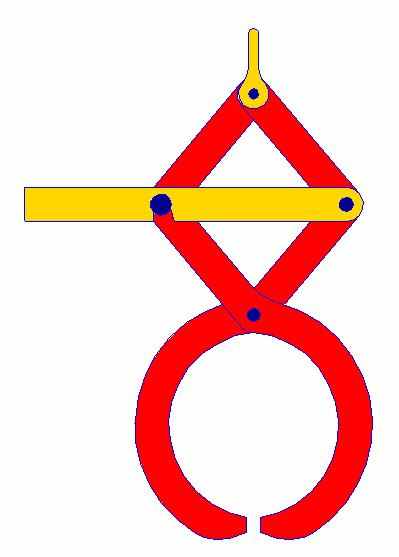

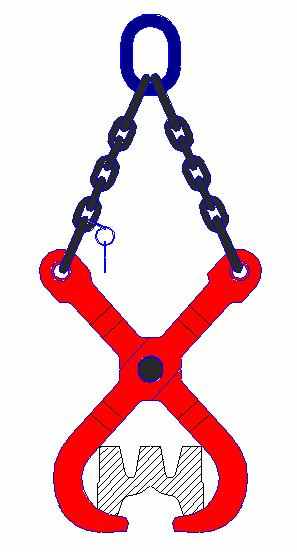

| Захват для труб, бревен, круглых балок (работает в паре) | 1МВ4-0,6 | 0,3 | 8,5 | 80-200 | 6720 |
1МВ4-1,0 | 0,5 | 20 | 100-300 | 11790 | ||
1МВ4-2,5 | 1,25 | 37 | 250-600 | 19320 | ||
| Захват для подъема уложенных материалов: бетона, дерева, пластмасса, брикетов из металлической стружки | 1МВ5-0,3 | 0,3 | 7,4 | 280-360 | 8730 |
| Захват для сердечников крестовин стрелочных переводов Р50, Р65 (работают в паре) | 1МВ6-1,0 | 0,5 | 28,4 | 250-400 | 8970 |
1МВ6-3,0 | 1,5 | 37,5 | 250-400 | 12100 | ||
| Захват для подъема соединительной балки 3-х осной ходовой ж/д тележки | 1МВ7-2,2 | 2,2 | 61,3 | 560 | 9530 |

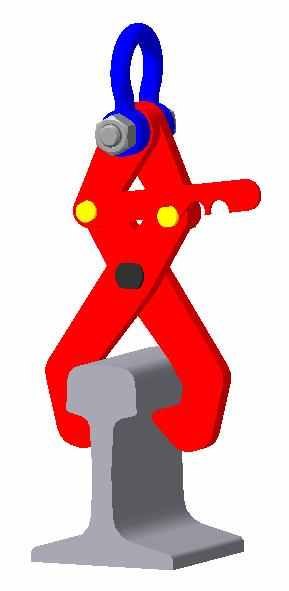

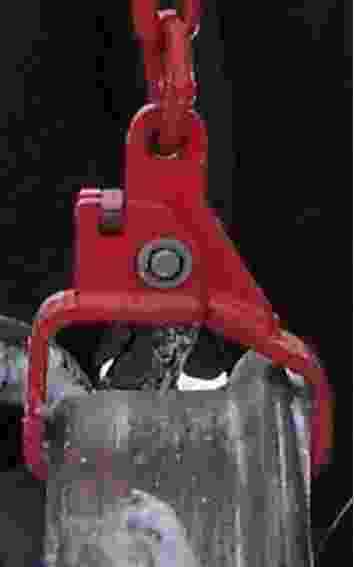

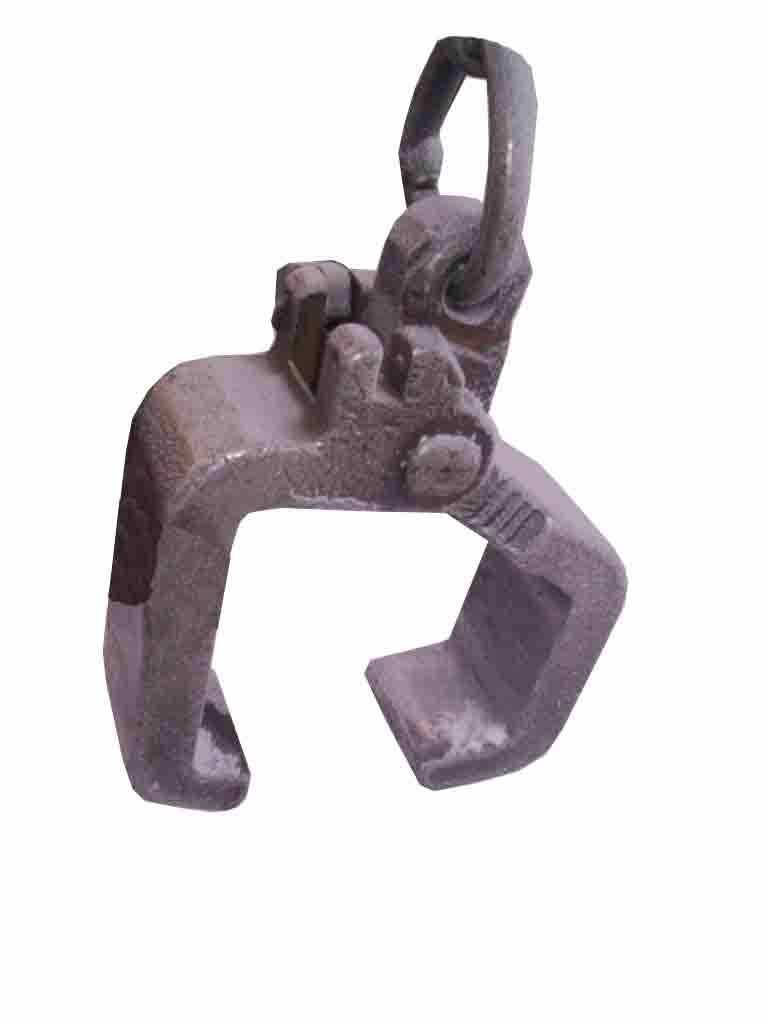

| Захват для рельс Р65, Р75 с замком | 1МВ8-1,6 | 1,6 | 8,9 | 80 | 6010 |
| Захват для подъема металла в пачках | 1МВ9-0,2 | 0,2 | 4,8 | 10-200 | 3120 |
| Захват для рельс (для рельсосварочных поездов) | 1МВ10-3,2 | 1,6 | 15,5 | 80-210 | 5935 |

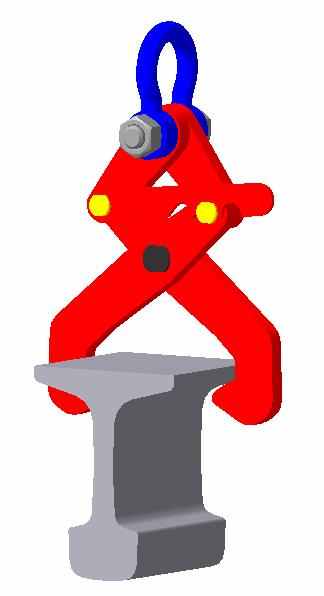

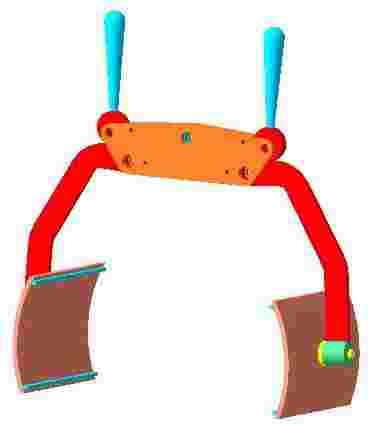

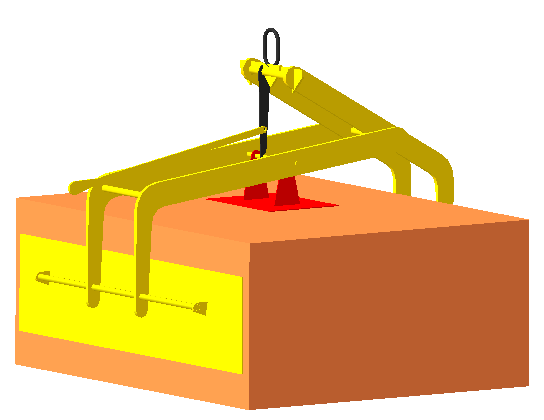

| Универсальный захват для рельс с замком (для подъема рельс за голову и за подошву) | 1МВ11-1,0 | 1,0 | 9,2 | 180 | 5660 |
| Захват для оси колесной пары ж/д тележки | 1МВ12-0,5 | 0,5 | 4,4 | 180 | 9960 |
| Захват для блоков пенобетона | 1МВ13-1,0 | 1,0 | 118 | 1300 | 24300 |
2. ЭКСЦЕНТРИКОВЫЙ ТИП
Внешний вид | Назначение | Марка | Грузоподъём-ность, т | Вес, кг | Максим-ный интервал захвата, мм | Цена за 1 шт. с НДС, руб. |

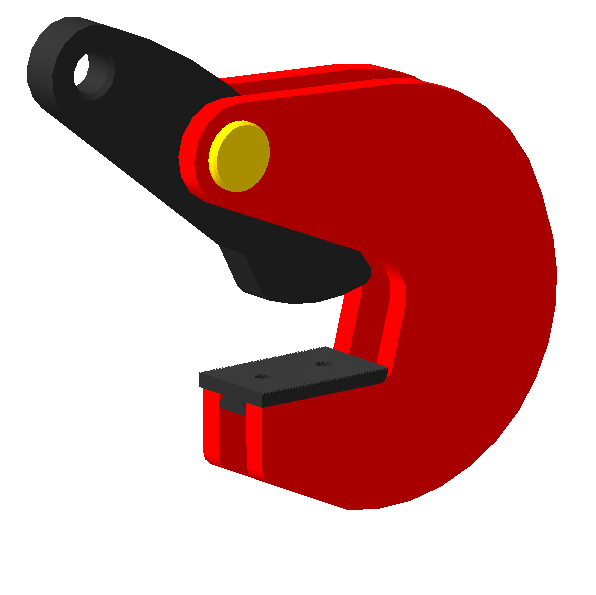

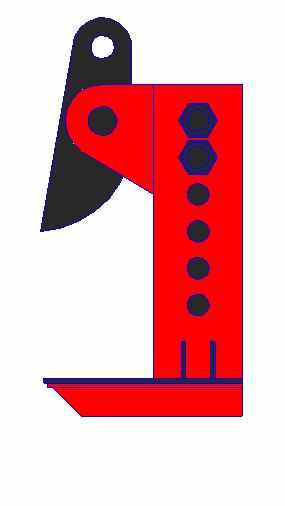

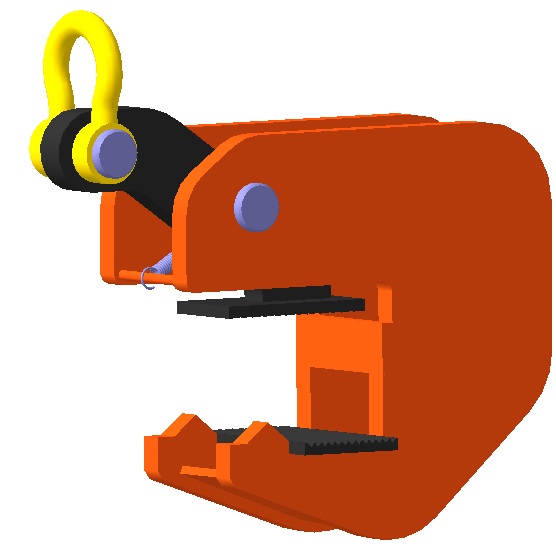

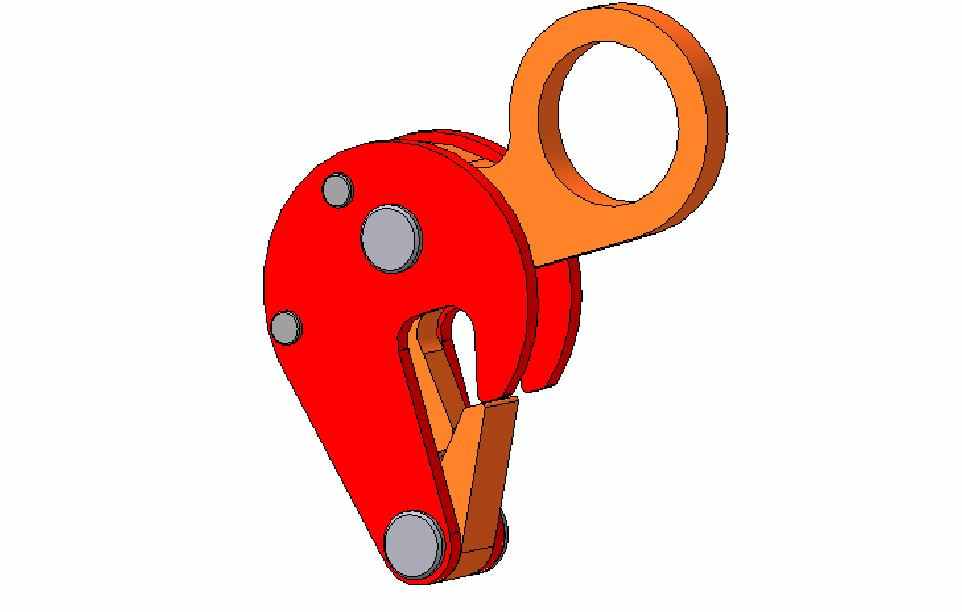

| Захват для горизонтального подъема листа | | грузоподъем-ность на пару | | | |
2МВ1-0,5 | 0,5 | 3,5 | 12 | 1830 | ||
2МВ1-1,0 | 1,0 | 3,8 | 12 | 2210 | ||
2МВ1-1,6 | 1,6 | 4,1 | 30 | 2850 | ||
2МВ1-2,0 | 2,0 | 4,5 | 30 | 3390 | ||
2МВ1-2,5 | 2,5 | 5,0 | 30 | 3760 | ||
2МВ1-3,0 | 3,0 | 5,3 | 30 | 4230 | ||
2МВ1-4,0 | 4,0 | 6,6 | 45 | 4890 | ||
2МВ1-5,0 | 5,0 | 8,9 | 55 | 5165 | ||
2МВ1-6,0 | 6,0 | 9,7 | 60 | 6420 | ||
2МВ1-8,0 | 8,0 | 19,2 | 60 | 7850 | ||
2МВ1-10,0 | 10,0 | 23,7 | 100 | 9375 | ||
| Захват для горизонтального подъема пачки листа | | грузоподъём-ность на пару | | | |
2МВ3-3,0 | 3,0 | 18 | 10-160 | 6695 | ||
2МВ3-5,0 | 5,0 | 30,4 | 20-250 | 9110 | ||
2МВ3-8,0 | 8,0 | 49 | 40-240 | 10410 | ||
| Захват для корпусов букс грузовых вагонов | 2МВ4-0,1 | 0,1 | 5,1 | 300-400 | 5660 |
| Захват для горизонтального подъема и переноса тонких материалов, которые прогибаются при переносе | | грузоподъём-ность на пару | | | |
2МВ10-1,3 | 1,3 | 6,72 | 80 | 4420 | ||
| Захват для подъема и поворота стальных листов | | грузоподъемность одного захвата | | | |
2МВ12-1,0 | 1,0 | 5,6 | 3-20 | 4400 | ||
2МВ12-2,0 | 2,0 | 7,3 | 3-35 | 5850 | ||
2МВ12-4,0 | 4,0 | 18,7 | 25-50 | 10770 | ||
2МВ12-6,0 | 6,0 | 25,0 | 25-50 | 14500 | ||
| Захват для листа угловой | | грузоподъем-ность на пару | | | |
2МВ15-0,75 | 0,75 | 2,05 | 3-15 | 2530 | ||
2МВ15-1,5 | 1,5 | 4,1 | 3-25 | 3980 | ||
2МВ15-2,0 | 2,0 | 6,2 | 25-40 | 5170 | ||

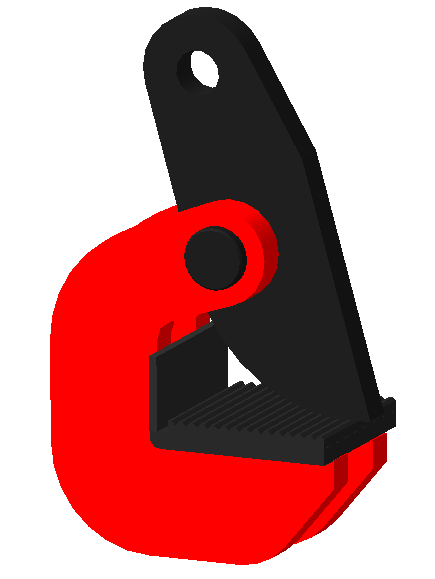

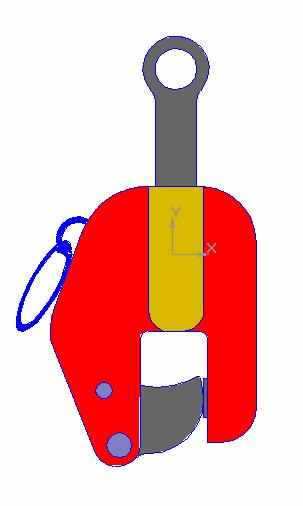

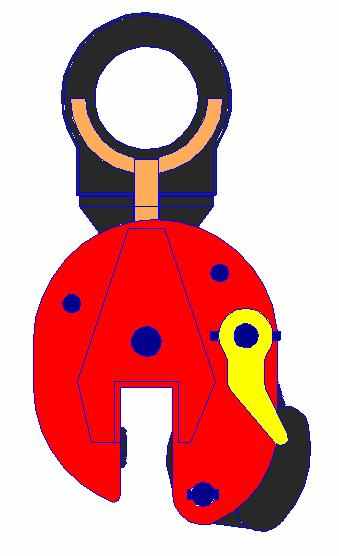

| Захват для вертикального подъёма листа с замком | | грузоподъем-ность одного захвата | | | |
2МВ16-1,0 | 1,0 | 5,7 | 3-20 | 3520 | ||
2МВ16-2,0 | 2,0 | 8,6 | 5-35 | 4700 | ||
2МВ16-3,0 | 3,0 | 11,6 | 8-40 | 6970 | ||
2МВ16-5,0 | 5,0 | 25,95 | 10-55 | 8450 |
3. ЗАЖИМНОЙ ТИП
Внешний вид | Назначение | Марка | Грузоподъемность, т | Вес, кг | Макс-ный интервал захвата, мм | Цена за 1 шт. с НДС, руб. |

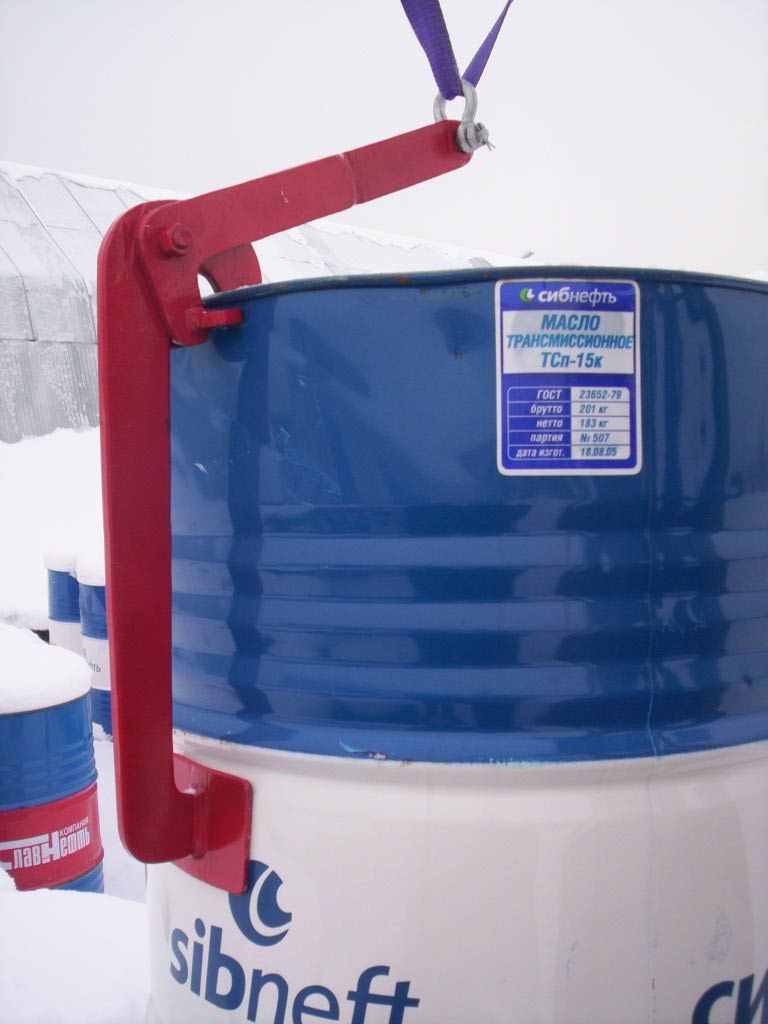

| Захват для вертикального подъема бочек | 3МВ1-0,5 | 0,5 | 3,7 | 20 | 2830 |
3МВ1/1-0,5 (с резиновой накладкой) | 0,5 | 3,8 | 20 | 3200 | ||
| Захват для вертикального подъема бочек | 3МВ2-0,3 | грузоподъем-ность на пару | 1,2 | 21 | 1800 |
0,3 | ||||||
| Захват для вертикального подъема и поворота металлических бочек 585 | 3МВ4-0,3 | грузоподъем-ность одного захвата | 44,0 | 600 | 42780 |
0,3 | ||||||

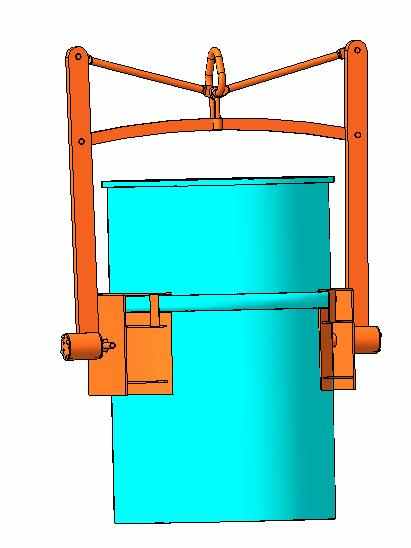

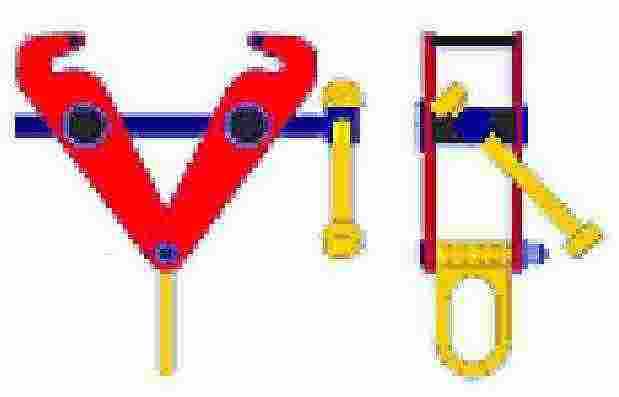

| Захват для подъема и переворота бочек ( бочки 380 мм.) | 3МВ5-0,15 | 0,15 | 12,3 | 390 | 12320 |
| Захват для крупно- габаритных железо бетонных сегментов, используемых в тоннелестроении и других отраслях (позволяет осуще- ствлять автоматичес кий съем захвата) | 3МВ6-3,0 | 3,0 | 989 | 1400 | 289800 |
| Захват для тавровых балок, используется для закрепления грузов на балке, подъёма балок и закрепления стяжных устройств в горизонтальном положении. | 3МВ7-1,0 | 1,0 | 4,8 | 200 | 2705 |
3МВ7-2,0 | 2,0 | 6,0 | 200 | 3600 | ||
3МВ7-3,0 | 3,0 | 11,0 | 360 | 4090 | ||
3МВ7-5,0 | 5,0 | 12,5 | 360 | 5640 | ||
3МВ7-10,0 | 10,0 | 22,0 | 360 | 10470 | ||
| Захват для сборной опалубки | 3МВ8-1,0 | 1,0 | 7,5 | 60 | 5310 |

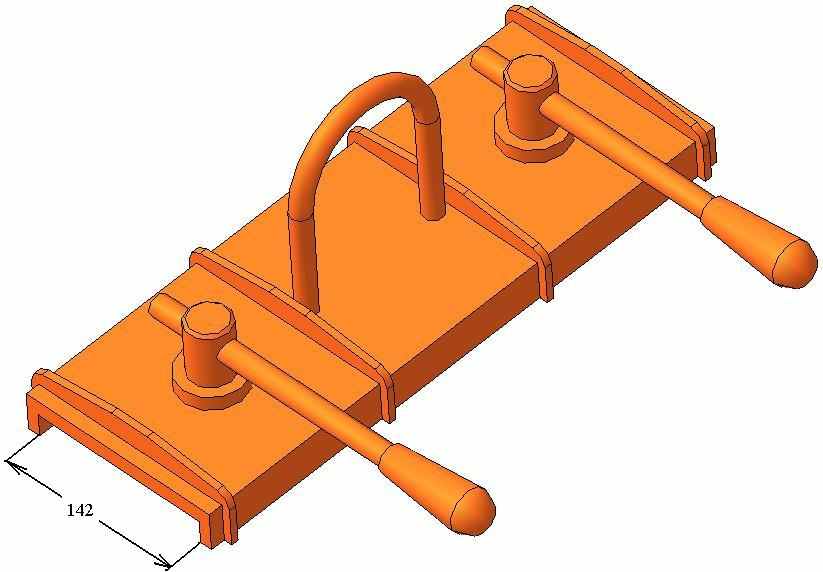

| Захват для сендвич-панелей | 3МВ9-0,4 | 0,4 | 7,0 | 142 | 5170 |

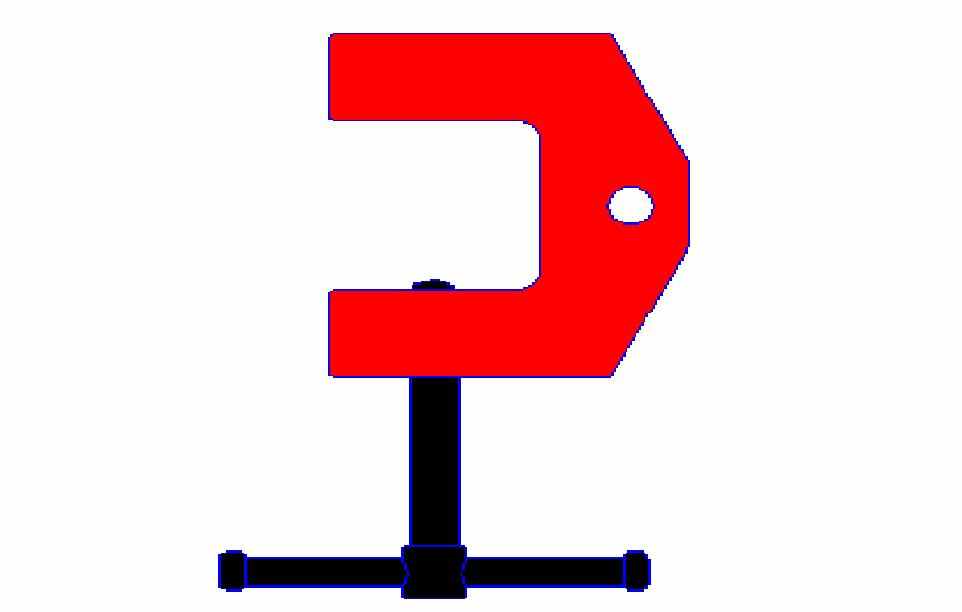

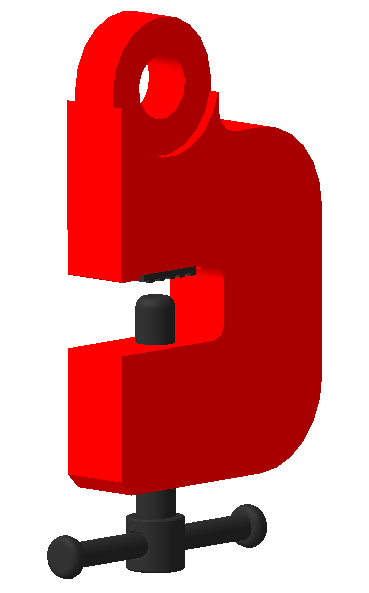

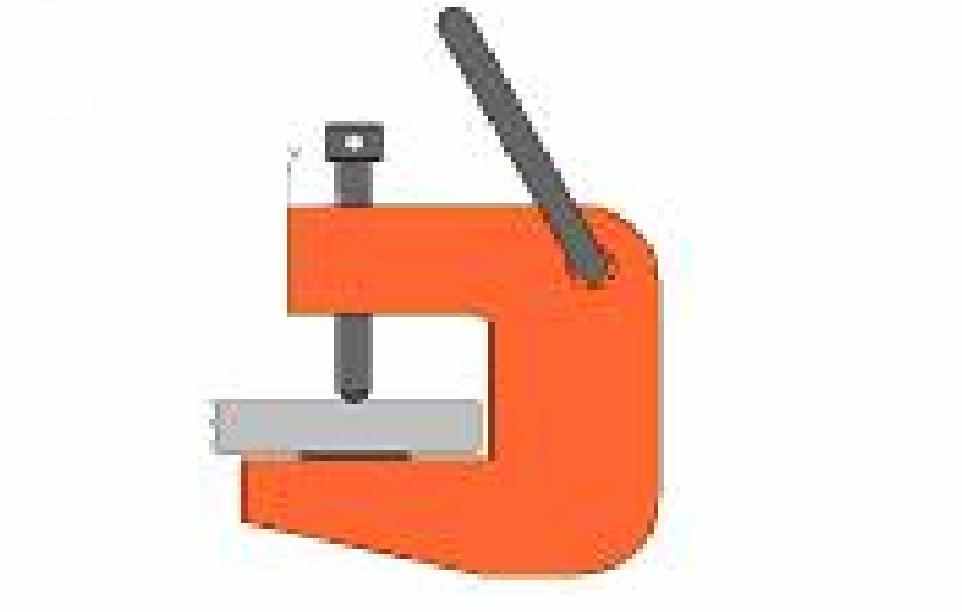

| Захват-струбцина | 3МВ10-0,5 | 0,5 | 4,5 | 40 | 3520 |
3МВ10-1,5 | 1,5 | 6,1 | 40 | 3830 | ||
3МВ10-2,0 | 2,0 | 7,8 | 40 | 4446 | ||
3МВ10-3,0 | 3,0 | 11,9 | 40 | 5980 | ||
3МВ10-5,0 | 5,0 | 18,7 | 40 | 8580 | ||
3МВ10-7,5 | 7,5 | 26,4 | 40 | 11520 | ||

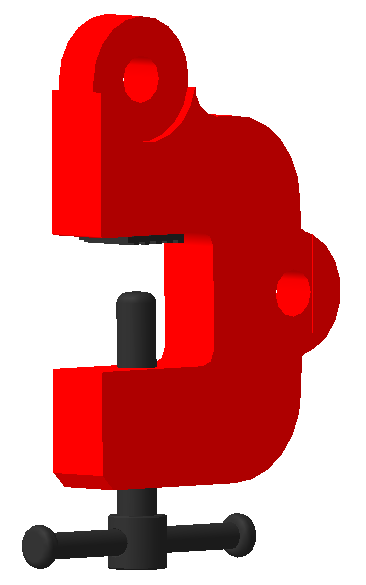

| Захват-струбцина | 3МВ11-3,2 | 3,2 | 14 | 80 | 7050 |
3МВ11-5,0 | 5,0 | 18 | 80 | 9520 | ||
| Захват-струбцина | 3МВ12-3,2 | 3,2 | 8,4 | 80 | 5730 |
3МВ12-4,0 | 4,0 | 12,2 | 40 | 7380 | ||
| Захват-струбцина | 3МВ13-1,5 | 1,5 | 6,1 | 40 | 3870 |
3МВ13-2,0 | 2,0 | 7,8 | 40 | 4490 | ||
3МВ13-3,0 | 3,0 | 11,9 | 40 | 6050 | ||
3МВ13-5,0 | 5,0 | 18,7 | 40 | 8630 | ||
3МВ13-7,5 | 7,5 | 26,4 | 40 | 11580 |
