5.10.10. Упорная резьба

Для создания значительных односторонних нагрузок применяют упорную резьбу с несимметричным трапецеидальным профилем по ГОСТ 10177-82 (рис. 5.105).

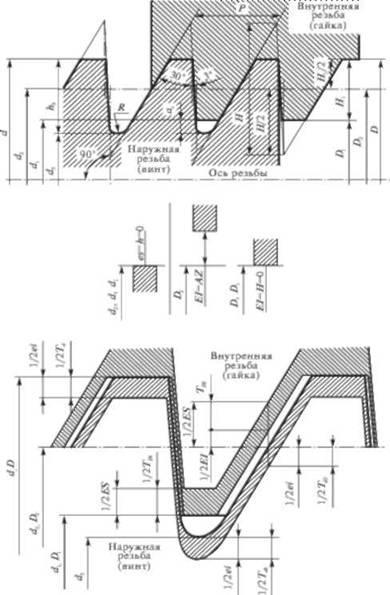

Рис. 5.105. Номинальный профиль, размеры элементов, основные отклонения упорной резьбы

Малый угол наклона рабочей стороны профиля (3

Длины свинчивания группы #и Ь упорной резьбы определяются аналогично как и для трапецеидальных резьб.

Поля допусков для упорных резьб приведены в табл. 5.61.

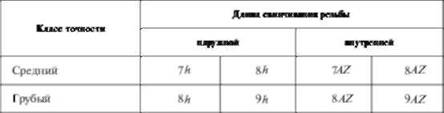

5.61. Поля допусков упорных резьб для различных длин свинчивания и классов точности

В посадках упорных резьб возможны любые сочетания полей допусков наружной и внутренней резьб, но желательно назначать поля допусков одного класса.

Упорные резьбы обозначают буквой 5:

5.10.11. Круглая резьба

Круглые резьбы общего назначения с профилем (рис. 5.106) благодаря плавным переходам в контуре имеют сравнительно малую концентрацию напряжений. Поэтому их применяют для деталей, подверженных действию динамических нагрузок, ударов и вибраций. Круглая резьба рекомендуется также для деталей, работающих в загрязненных средах.

Стандарт предусматривает для круглых резьб четыре шага: 2,540; 3,175; 4,233 и 6,35 мм. Численные значения шагов определены из соотношения Р = 25,4/г (z - число шагов на длине 25,4 мм). Геометрические параметры профиля зависят от номинального диаметра d и шага Р:

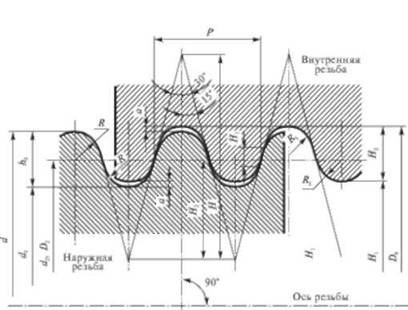

Рис. 5.106. Номинальный профиль и размеры элементов круглой резьбы

Длины свинчивания для круглых резьб подразделяются на нормальные Л/(табл. 5.62) и длинные которые больше максимальных значений нормальных длин.

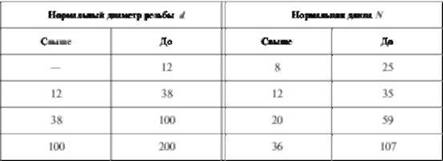

5.62. Нормальные длины свинчивания для круглых резьб

Поля допусков круглой резьбы общего назначения приведены в табл. 5.63.

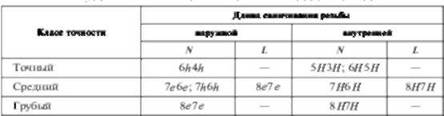

5.63. Поля допусков круглой резьбы для различных длин свинчивания и классов точности

Назначают поля допусков в зависимости от длин свинчивания и выбранного класса точности. Обозначения полей допусков состоят из обозначений поля допуска среднего диаметра <А(Л) и поля допуска диаметра выступов </,(/),).

Круглые резьбы обозначают буквами 11(1:

5.10.12. Круглая резьба для санитарно-технической арматуры

Круглая резьба для санитарно-технической арматуры выполняется по ГОСТ 13636-68 одного номинального диаметра ((I =12 мм с шагом 2,54 мм) и имеет следующее обозначение:

5.10.13. Метрическая коническая резьба

Конические резьбы применяются в качестве уплотнительных для обеспечения герметичности соединения деталей без прокладок.

Метрическая коническая резьба по ГОСТ 25229-82 (рис. 5.107) имеет полный угол конуса 3

Диаметры */2(Д) и 4(А) конической резьбы равны соответствующим диаметрам цилиндрической метрической резьбы с профилем по ГОСТ9150-81. Это позволяет наружную коническую резьбу свинчивать с внутренней цилиндрической резьбой. Внутренняя цилиндрическая резьба должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее 0,8/.

Рабочая длина конической резьбы /, расстояния /, и А, определяющие положение основной плоскости, зависят от шага Р. Установленные осевые смещения основной плоскости наружной (Д/,) и внутренней (ДА) резьб являются суммарными, включающими от-

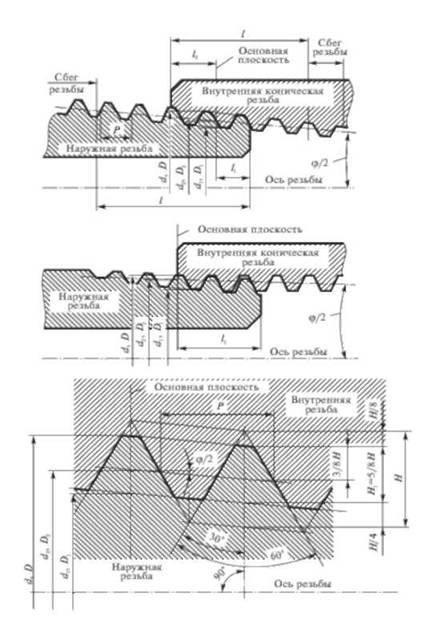

Рис. 5.107. Номинальный профиль и размеры элементов метрической конической резьбы

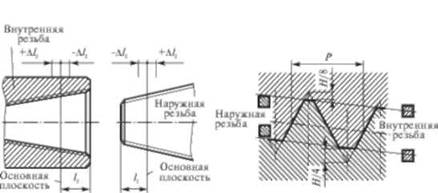

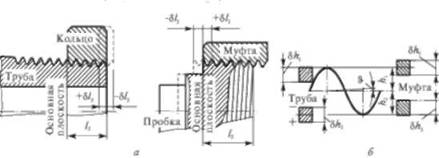

Рис . 5.108. Отклонения элементов метрической конической резьбы

клонения среднего диаметра, шага, углов профиля и конуса. Внутренняя цилиндрическая резьба, соединяемая с наружной конической, должна иметь поле допуска 6Я.

Отклонения элементов метрической конической резьбы показаны на рис. 5.108.

В условных обозначениях метрических конических резьб указывают буквы МК, номинальный диаметр (¿=20 мм) и шаг (Р =1,5 мм): МК20 х 1,5; AW20 х l,5Zff.

Внутренняя цилиндрическая резьба отличается от метрической резьбы общего назначения плоскосрезанной впадиной, поэтому в ее обозначениях необходимо указывать стандарт на метрическую коническую резьбу: М20 х 1,5 ГОСТ 25229-82.

5.10.14. Трубная резьба

Для герметичного соединения трубопроводов применяют резьбы цилиндрические по ГОСТ 6357-81 и конические по ГОСТ 62II-81. За номинальный размер трубных резьб, указываемый в их условных обозначениях, принят условный проход трубопровода.

Профили и основные размеры цилиндрической (рис. 5.109) и конической (рис. 5.ПО) резьб в основной плоскости одинаковы, поэтому наружную коническую резьбу можно свинчивать с внутренней цилиндрической.

Профиль и основные размеры трубной конической резьбы приведены на рис. 5.II I.

Основная плоскость конической резьбы соответствует торцу детали с внутренней резьбой со стороны большего диаметра конической резьбы. Конусность трубных резьб, так же как и метрических, составляет 1:16. Стандарты устанавливают номинальные размеры для трубных резьб от I/I6 до 6. Шаг трубных резьб зависит от числа винтовых линий z, приходящихся на один дюйм (25,4 мм): Р = 25,4/г.

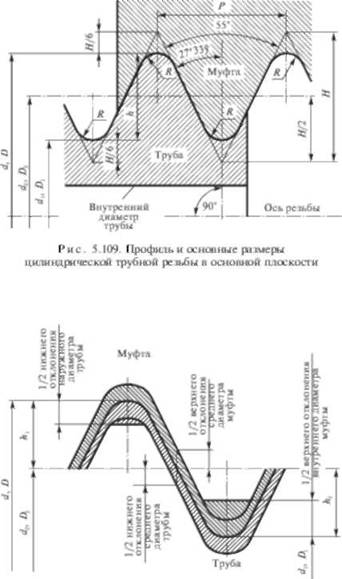

Рис. 5.110. Расположение полей допусков трубной цилиндрической резьбы

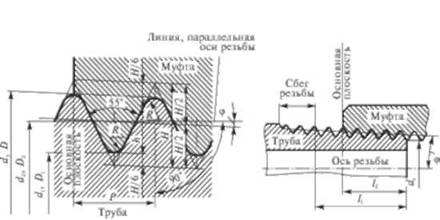

Рис. 5.111. Профиль и основные размеры трубной конической резьбы

Размеры элементов профиля цилиндрических и конических резьб (диаметры в основной плоскости) вычисляют по формулам:

Отклонения трубной цилиндрической резьбы приведены на рис. 5.110, а трубной конической резьбы (по ГОСТ 6211 -81) - на рис. 5.112.

Длины свинчивания цилиндрических трубных резьб подразделяются на две группы: нормальные и длинные. Последние имеют размеры большие, чем нормальные длины, причем верхний предел для них стандартом не регламентирован. Длина свинчивания конической трубной резьбы А соответствует соединению без натяга.

Допуски среднего диаметра цилиндрической резьбы являются суммарными и установлены ГОСТ 6357-81 двух классов точности: А и В. Допуск внутренней цилиндрической резьбы для свинчивания с наружной конической резьбой должен соответствовать классу точности А, имеющему меньшие предельные отклонения.

Рис. 5.112. Отклонения трубной конической резьбы

В условных обозначениях трубных цилиндрических резьб указывают букву (7, размер резьбы и класс точности среднего диаметра, длины свинчивания, отличающиеся от нормальных:

Наружную коническую трубную резьбу обозначают буквой Я (Я^-А), внутреннюю - /^(^.1^). Соединение наружной конической резьбы с внутренней цилиндрической обозначают:

5.10.15. Резьба коническая дюймовая

Резьба коническая дюймовая с утлом профиля 60

Непроницаемость этой резьбы достигается за счет плотного замыкания витков резьбы трубы и муфты, имеющей значительно меньшее притупление (0,033/*), чем притупление витков метрической резьбы (0,144/>).

Применение резьбы по ГОСТ 6111-52 обязательно для изделий, на которые установлены стандарты, предусматривающие соединения с этой резьбой. Во всех других случаях допускается применение трубной конической резьбы.

Профиль и основные размеры конической дюймовой резьбы приведены на рис. 5.113, а основные отклонения на рис. 5.114.

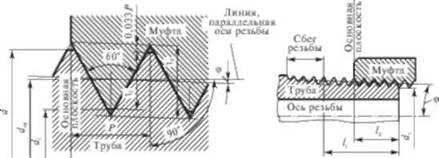

Рис. 5.113. Профиль и основные размеры конической дюймовой резьбы

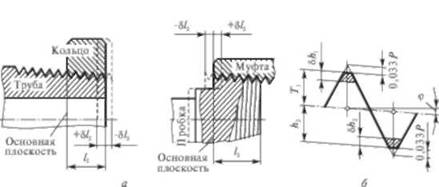

Рис. 5.114. Основные отклонения конической дюймовой резьбы

На чертежах коническая дюймовая резьба с углом профиля 60
