9.4. Производство восстановительных работ с использованием средств механизации

В современных условиях с развитой строительной техникой и наличием большой гаммы новых конструкционных материалов, с широкими производственными связями в рыночной экономике, в том числе с участием международных связей, восстановительные работы можно выполнять квалифицированно и достаточно быстро при заблаговременной подготовке к выполнению аварийно-восстановительных работ на основе достоверной оценки риска и ожидаемого ущерба.

9.4.1. На предприятиях

Работы по организации восстановления начинают с обследования объекта, во время которого выявляют: ситуационное расположение на местности, геологическое и гидрологическое строение

участка, возможность повторного природного или техногенного воздействия (например, сейсмичность территории, ожидаемые наводнения, ураганы и т.д.), особенности конструктивных решений сооружения, способность несущих конструкций сопротивляться внешним воздействиям, надежность проведенных ранее мероприятий по повышению устойчивости зданий и сооружений, состояние противопожарных мероприятий и объектов гражданской обороны и т.п.

Далее оценивают возможный ущерб во время техногенных или природных воздействий различной интенсивности и намечают мероприятия, которые необходимо выполнить для нейтрализации возможных критических ситуаций в будущем.

В качестве примера рассмотрим порядок организации восстановительных работ на домостроительном комбинате (ДСК), расположенном на территории, подверженной сильным землетрясениям интенсивностью 8-9 баллов по шкале MSK. Комбинат построен в 1975 г.

Исходные данные по объекту. Грунты территории ДСК представлены мошной толщей лёссовидных супесей и суглинков, подстилаемых аллювиальными песками и песчано-гравийными отложениями, а также глинами. Лёссовидные супеси и суглинки на глубине 1,5 м проявляют просадочные свойства (тип 11). Грунтовые воды залегают на глубине 10-15 м.

Комбинат расположен в зоне 8-балльной сейсмичности, однако территории поймы р. Кан и притоки Каменка, расположенных в пределах 300-400 м от комбината, имеют сейсмичность 9 баллов. Расчет сейсмостойкости несущих конструкций принят равным 8 баллам.

Генплан комбината увязан с планировкой и застройкой соседних предприятий, автомобильных и железных дорог. В основу генплана предприятия положена технологическая увязка всех зданий и сооружений, при его разработке произведено зонирование территории с учетом розы ветров, соблюдены санитарные и противопожарные требования.

В состав комбината входят следующие производственные здания и сооружения: склад инертных заполнителей, бетоносмесительный цех, склад цемента, главный корпус, состоящий из формовочного и арматурного цехов, склад готовой продукции, материальный склад, блок вспомогательных цехов, склад эмульсола, компрессорная, котельная, мазутное хозяйство, склад горючесмазочных материалов, административно-бытовой корпус, столовая.

Готовность строительных конструкций зданий и сооружений к землетрясениям обеспечивается специально выполненными мероприятиями: все сборные железобетонные элементы запроектированы по действующим сериям, предназначенным для сейсмических районов, сопряжения стеновых панелей с колоннами выполнены шарнирными, в фундаментах и кирпичных стенах предусмотрены мероприятия в соответствии со СНиП II-A.12-69 (в настоящее время действует СНиП II-7-81*). В целом комбинат был запроектирован и построен согласно положениям СНиП II-A.12-69, основное содержание которого согласуются с параграфами действующих нормативных документов.

В процессе строительства для предохранения от замачивания грунты оснований уплотнили тяжелыми трамбовками и устроили уплотненную грунтовую подушку. Трубопроводы систем водоснабжения и канализации проложили в монолитных бетонных каналах; каналы, приямки и т.п., где возможно появление конденсата и воды, выполнили из бетона марки W6 по водопроницаемости с водоцементным отношением 0,45; по внутренним поверхностям каналов и приямков осуществили ожелезнение.

Для повышения сейсмостойкости в строительных конструкциях зданий сделали следующее: кирпичные участки стен прикрепили к закладным деталям колонн каркаса через 1,2 м; перегородки толщиной 120 мм выполнили армокирпичными из кирпича марки М 75 на смешанном растворе, перегородки из кирпича не довели до несущих конструкций перекрытий и покрытий на 20-30 мм, что обеспечило независимость колебания стен и каркаса, а зазор заполнили упругим материалом; антисейсмические вертикальные швы в стенах заполнили утеплителем из минеральной ваты, обернутой толем, и закрыли накладками из оцинкованной стали, чтобы не препятствовать взаимному сдвигу участков стен, горизонтальные антисейсмические швы в стенах (размером в 2 см) выполнили в виде упругих прокладок из пороизола по МРТУ РСК 18-63, не препятствующих взаимному сдвигу участков стен.

Инженерные сети выполнены с учетом антисейсмической защиты, предусмотрев зазор высотой 0,2 м для пропуска труб в кладке стен и фундаментов, который заделан эластичным материалом. Для обеспечения угловых и продольных перемещений концов трубопроводов предусмотрены гибкие соединения - рукава вставки; стыки заделали резиновыми уплотнительными кольцами; углубления траншей под стыковые соединения производили с уплотнением грунта.

На случай возникновения пожара предусмотрена возможность безопасной эвакуации людей из всех помещений. Эвакуационных выходов запроектировано не менее двух. Минимальная ширина двери - 0,8 м. Все двери на путях эвакуации открываются наружу.

На комбинате действует ряд мероприятий по гражданской обороне (ГО). Составлен, согласован и утвержден "План по гражданской обороне". В этих мероприятиях предусмотрены меры по ликвидации последствий стихийных бедствий. Составлен график безаварийной остановки оборудования. Кроме того, произведен подсчет возможного ущерба от ударной волны при различном значении избыточного давления, подсчитаны затраты по первоочередным спасательным и неотложным аварийно-восстановительным работам и составлены таблицы потребности в основных строительных материалах и оборудовании.

План по ГО составлен в соответствии с рекомендациями местного штаба и относится только к неотложным спасательным, а не к восстановительным работам, которые начинают сразу после выхода из критической ситуации, определения ущерба от землетрясения и принятия решения о видах восстановления по каждому конкретному объекту в составе предприятия.

Возможные повреждения строительных конструкций и оценка ущерба. Согласно СНиП П-А. 12-69 было предусмотрено обеспечение при расчетном землетрясении сохранности основных несущих конструкций комбината, выход из строя которых может угрожать безопасности людей и сохранности ценного оборудования. При этом в конструкциях допускались повреждения, которые могут появиться даже при землетрясении расчетной величины (т.е. при 8 баллах).

При расчетном землетрясении в строительных конструкциях комбината возможны легкие повреждения лишь при условии хорошего качества выполнения строительных работ. При среднем и удовлетворительном качестве строительства возможно появление умеренных повреждений.

Классификация повреждений зданий во время землетрясений согласно ГОСТ 6249 - 52 предусматривает пять степеней повреждений: 0 - повреждения отсутствуют; 1 - легкие; 2 - умеренные; 3 - тяжелые; 4 - разрушения; 5 - обвалы.

На основе опыта изучения повреждаемости зданий и сооружений, подвергшихся сейсмическим воздействиям, попытаемся перечислить возможные легкие и умеренные повреждения (1-2-й степеней) для сооружений комбината. Каркасные железобетонные здания (главный корпус, арматурный цех, бетоносмесительный узел) могут получить следующие повреждения: деформации опорных участков колонн; диагональные трещины в узлах сопряжений колонн с ригелями; наклонные трещины в приопорной части ригелей; расслоение бетона у опорных участков отдельных колонн; наклонные трещины в теле колонн; трещины в растянутой и сжатой зонах ригеля; смещение элементов каркаса; мелкие деформации второстепенных элементов зданий: кровли, мелких пристроек, оконных и дверных коробок, внутренних перегородок, штукатурки; несквозные трещины с шириной раскрытия 1 - 10 мм в балках, ригелях и колоннах, а также в узлах и сопряжениях.

В железобетонном каркасе и металлических несущих конструкциях (в складах заполнителей, готовой продукции и цемента) в дополнение к уже указанным могут быть следующие повреждения: деформации отдельных элементов конструкции; местные повреждения в опорных частях; выпучивания и потеря устойчивости элементов конструкции.

В крупнопанельных и крупноблочных зданиях (в АБК, корпусе вспомогательных цехов) могут быть: трещины в горизонтальных и вертикальных стыках по периметру панелей; выпадение раствора заделки из вертикальных и горизонтальных швов; раздробление бетона и выкрошивание его в местах сопряжения стен; наклонные трещины от углов и вертикальные сквозные трещины в швах между блоками; нарушение связей между блоками; горизонтальные и сквозные трещины в верхних и нижних швах простенков; сквозные трещины в панелях; взаимное смешение панелей; значительное раскрытие вертикальных швов.

В каменных зданиях с кирпичными стенами и перегородками (отдельные элементы главного корпуса, вспомогательные цеха, столовая со спортзалом) могут возникнуть следующие повреждения: хорошо видимые трещины в углах и сопряжениях стен и местах ослабления кладки вентиляционными и другими каналами; горизонтальные трещины в простенках и уровнях перемычек и подоконников, вертикальные трещины в углах и пересечениях стен; трещины в стенах лестничных клеток от углов дверных и оконных проемов; частичный отрыв продольных стен от поперечных, горизонтальные и наклонные трещины в простенках, повреждения участков кладки стен в местах опирания балок перекрытия; наклонные и пересекающиеся трещины в простенках и стенах, повреждения железобетонных перемычек; вертикальные и горизонтальные трещины в местах сопряжения стен на уровне верха и низа проемов; полный отрыв участков стен по вертикали, наклонные трещины в под- и надпроемных участках стен, перемычек, сдвиг угловых участков стен; сквозные трещины в стенах лестничных клеток и других элементах здания, сдвиг участков кладки; многочисленные наклонные трещины в простенках, расслоение кладки, частичное обрушение кладки.

На инженерных сетях возможны следующие повреждения: небольшие трещины и пробоины в смотровых колодцах, дождеприемниках и трубах; повреждения труб в результате их сдвижки или завала; разрушение колодцев; прорыв прокладок фланцевых соединений; течь в сальниковых компенсаторах; разрушение сальниковых компенсаторов; повреждения задвижек; разрыв сварных стыков; сдвиг трубопровода в поперечном направлении.

При 3, 4 и 5-й степенях повреждений зданий при землетрясениях возможны следующие отклонения от нормального состояния: значительные местные повреждения; потеря прочности несущих элементов здания; взаимное смешение элементов, значительное раскрытие вертикальных швов (до 20-50 мм); полное повреждение связей в сопряжении стен; повреждение здания в целом (наклоны, просадки, повороты вокруг горизонтальной или вертикальной оси); обвал перегородок, полное выпадение кладки заложенных проемов; сквозные трещины разных направлений, сдвиг кладки стен верхних этажей; обрушение стен или участков стен; обрушение перекрытий; обвалы части здания; обвалы зданий в целом.

Имея перечень возможных повреждений строительных конструкций, можно подсчитать ориентировочно в качестве примера величину возможного ущерба, если бы произошли землетрясения различной силы. Для расчета использованы статистические данные из анализа последствий произошедших землетрясений, где рекомендуется малый и средний ущерб для 7-8-балльного землетрясения исчислять в 20%, а большой ущерб при 9-10 баллах - как 50% балансовой стоимости сооружений.

Предварительные мероприятия (до землетрясения)

На комбинате должна быть создана постоянно действующая комиссия по предупреждению и ликвидации последствий землетрясений. В состав комиссии включают ответственных лиц и специалистов объекта. Председателем комиссии обычно должен быть руководитель комбината. Комиссия комбината подчиняется аналогичной комиссии при городской или областной администрации. До землетрясения комиссия намечает и контролирует выполнение на комбинате следующих мероприятий по повышению надежности работы предприятия в условиях стихийного бедствия.

Для защиты рабочих и служащих выполняется следующее: совершенствуют систему связи и оповещения (дублирование питания от второго источника, оснащение мегафонами и ручными сиренами); определяют и закрепляют на плане предприятия безопасные места для вывода работающих при возникновении землетрясения (всего рекомендовано пять мест, три из которых показаны на рис. 9.6); спасательный отряд оснащается всем необходимым в соответствии с нормами оснащения; работающие в момент землетрясения обеспечиваются временными убежищами для укрытия людей, которые не успели покинуть здание цеха, при этом рекомендуются инвентарные переставные железобетонные укрытия, которые размещают в цехах предприятия в случае больших (> 30 м) расстояний от рабочих мест до выходов.

Размещение безопасных мест для вывода работающих в главном корпусе комбината, где указаны места для установки временных убежищ с целью быстрого укрытия рабочих от падающих элементов поврежденных конструкций (рис. 9.6, 2, 3 и 14), а стрелками показаны пути движения людей к временным убежищам.

Для ограничения поражения от вторичных факторов: создание запаса средств пожаротушения, приобретение мотопомпы; поддержание порядка на территории завода с учетом противопожарных условий.

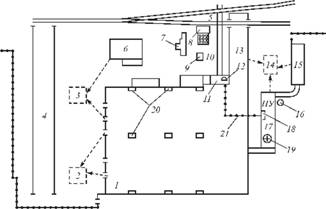

Рис. 9.6. Схема расположения безопасных мест и временных укрытий в главном корпусе домостроительного комбината:

1 - главный корпус; 2, 3, 14 - безопасные места для вывода работающих в момент начала землетрясения; 4 - склад готовой продукции; 5 - железнодорожные пути; б - компрессорная станция; 7 - очистные сооружения; 8 - склад цемента; 9 - склад эмульсола; 10 - эстакада главного питательного конвейера; 11 - бетоносмесительный узел (БСУ); 12 - наблюдательный пункт (верхний этаж БСУ); 13 - арматурное отделение; 15 - столовая со спортзалом; 16 - место сбора спасателей; 17 - административно-бытовой корпус (АБК); 18 - пункт управления (4-й этаж АБК); 19 - медицинский пункт (1-й этаж АБК); 20 - временные укрытия; 21 - линии телефонной связи (воздушная и подземный кабель)

По обеспечению надежности технологического процесса и управления производством: резерв оборудования, имеющего повышенную степень повреждения; разработка упрощенных технологий на основные производственные операции; дублирование основных телефонных связей между участками и цехами, создание запасов телефонного провода; изготовление дубликатов технической документации и обеспечение ее сохранности.

Для надежности транспортных связей и систем снабжения: подготовка запасных вариантов производственных связей с поставщиками, особенно щебня, песка, цемента и арматуры; создание необходимого запаса сырья, топлива и других материалов для выпуска плановой продукции в течение двух недель работы комбината; приспособление и обеспечение работы котельной на запасном виде топлива.

По повышению надежности инженерно-технического комплекса: укрепление трубы котельной металлическими оттяжками; установка автоматической аппаратуры с дистанционным управлением для проведения безаварийной остановки технологического оборудования в главном корпусе и БСУ; обеспечение завода передвижной резервной электростанцией.

По подготовке к переводу на аварийный режим: проведение тренировок персонала завода по безаварийной остановке производства по установленным сигналам; проведение тренировок по оповещению и эвакуации персонала в случае землетрясения.

По подготовке объекта к восстановлению: разработка планов и проектов восстановления по различным вариантам возможного разрушения (осуществляет проектная организация по заданию ДСК); создание ремонтно-восстановительных бригад из числа работников строительных потоков ДСК с учетом их профессиональной подготовки; создание запасов материалов для восстановления.

Мероприятия при слабых и средних повреждениях

При наступлении критической ситуации на заводе постоянно действующая комиссия, используя формирования ГО объекта, проводит следующие мероприятия: первоочередная защита рабочих и служащих (предупреждение, оповещение, вывод в безопасное место); немедленное проведение безаварийной остановки производства; срочное отключение всех инженерных коммуникаций; обеспечение охраны общественного порядка; предварительное инженерное обследование зданий и сооружений; инженерно-спасательные и неотложные аварийно-восстановительные работы (при необходимости); восстановительные работы по ликвидации последствий землетрясения.

Предварительное инженерное обследование выполняют с целью выявления необходимости проведения аварийно-восстановительных и других неотложных работ, а также для выявления объемов повреждений. Если необходимости в проведении аварийных работ нет, то после доклада в вышестоящую инстанцию немедленно возобновляют производственный процесс, а комиссия на заводе продолжает работы по детальному обследованию зданий и сооружений. После подсчета ущерба выявляют необходимое количество рабочих, а также материалов и механизмов для проведения восстановительных работ. Если объем повреждений таков, что на комбинате не хватает собственных сил на проведение ремонта, то комиссия запрашивает помощь у вышестоящей организации, а также у городской комиссии по ликвидации последствий землетрясения в соответствии с обоснованной расчетом потребности.

Мероприятия при сильных повреждениях

При сильном землетрясении в 9-10 баллов постоянно действующая комиссия и формирования ГО немедленно проводят так же, как и при слабых и средних землетрясениях, следующие работы: оповещают рабочих и служащих завода об аварийной ситуации; выводят рабочих и служащих в безопасные места (см. рис. 9.6, 2, 3, 14); производят безаварийную остановку производства; отключают все инженерные коммуникации; организуют охрану общественного порядка; срочно производят предварительное инженерное обследование; осуществляют инженерно-спасательные и неотложные аварийно-восстановительные работы. Поскольку проведение инженерного обследования (предварительного и детального) мало отличается от описанного выше, рассмотрим организацию инженерно-спасательных и неотложных аварийно-восстановительных работ, проводимых для быстрого спасения людей и предупреждения катастрофических последствий аварий и повреждений.

В первую очередь прокладывают временные проезды. Для этого проезжую часть расширяют бульдозерами на гусеничных тракторах или путепрокладчиками. Далее проводят спасение людей, находящихся под завалами. Первоочередные спасательные работы организуют в местах, где оказались люди под завалом, а затем в зданиях, которым угрожает пожар, затопление или обвал.

Для работ по тушению пожаров следует организовать специализированные звенья, укомплектованные специалистами, хорошо знающими средства тушения пожаров, особенности их использования в различных условиях пожарной обстановки, способы тушения и меры безопасности. Звено тушения одиночных пожаров в составе 10-11 человек может выполнять весь комплекс работ, включая спасение людей из горящих зданий, прокладку рукавных линий, тушение пожара и разборку горящих конструкций.

Для устранения аварий и краткосрочного восстановления инженерных сетей в составе спасательного отряда целесообразно иметь специализированные звенья или группы из 4-5 человек: 2-3 слесаря-сантехника и 1-2 слесаря-электромонтера. В табл. 9.5 приведены некоторые укрупненные нормативы, позволяющие планировать выполнение неотложных работ по локализации и предупреждению аварий на инженерных сетях.

Таблица 9.5. Укрупненные нормы затрат труда на ликвидацию аварий на инженерных сетях

Работы	Норма времени, чел.-ч	Состав команды, чел.
Отключение разрушенного участка сетей водопровода, теплоснабжения, электроэнергии со вскрытием колодцев, закрыванием задвижек, выключением рубильников и разборкой завала высотой 1-2 м	1-2	4
Вскрытие не заваленного колодца и отключение сетей водопровода, газа, теплосети	0,4-1	2
Отключение разводки в сохранившемся подвале с разборкой завала на лестничной клетке (объем завала 2-3 м3)	2-4	4
Закрывание вручную задвижек на магистральном водопроводе диаметром 125-500 мм	0,6-2,0	2
Перекрывание канализационной трубы в смотровом колодце с установкой пробок (заглушек) и разборкой завала высотой 1-2 м	2-6	4
То же, без разборки завала	1-2	2
Закрывание задвижек на технологическом трубопроводе высокого и среднего давления диаметром до 300 мм со вскрытием колодца	0,5-1,0	2
Разборка поврежденного колодца	4	4

В целях предотвращения дальнейшего разрушения зданий и сооружений с серьезными повреждениями и создания безопасных условий работы принимают срочные меры по их укреплению путем установки временных креплений.

После проведения неотложных аварийно-восстановительных работ вопрос о проведении дальнейших восстановительных работ решает дирекция завода совместно с вышестоящей организацией и местными органами власти. При вынесении положительного решения о проведении таких работ выдают задание проектной организации, проектировавшей данный объект, на разработку проекта восстановления комбината. Далее организуют ремонтно-восстановительные работы с использованием материально-технических ресурсов, уточненных в процессе проектирования.
