5.8.3. Отклонения и допуски наклона

Точность угла между элементами может нормироваться двумя способами:

1) указанием предельных отклонений от номинального угла в угловых единицах; отклонения могут быть симметричными или односторонними;

2) указанием допуска наклона в линейных единицах.

Отклонении наклона плоскости - отклонение утла между плоскостью и базовой плоскостью или базовой осью (прямой) от номинального угла, выраженное в линейных единицах Д на длине нормируемого участка (рис. 5.58, а). Графическое изображение допуска наклона плоскости 7* показано на рис. 5.58, 6. Условное обозначение на чертеже: допуск наклона поверхности Б относительно оси поверхности А 0,1 мм (рис. 5.58, в); допуск наклона поверхности Б относительно поверхности А 0,1 мм (рис. 5.58, г).

Отклонение наклона оси (или примой) - отклонение угла между осью поверхности вращения (прямой) и базовой осью или базовой плоскостью от номинального утла, выраженное в линейных единицах Д на длине нормируемого участка (рис. 5.58, д). Графическое изображение допуска наклона оси Т показано на рис. 5.58, е и ж. Условное обозначение на чертеже: допуск наклона оси поверхности Б относительно оси поверхности А 0,1 мм (допуск зависимый) (рис. 5.58, з); допуск наклона оси поверхности Б относительно оси поверхности А 0,1 мм (рис. 5.58, и).

Суммарное отклонение наклона и плоскостности - разность Д наибольшего и наименьшего расстояний от точек реальной поверхности до плоскости, расположенной под номинальным углом "относительно базы (базовой плоскости или базовой оси) в пределах нормируемого участка (рис. 5.58, к). Графическое изображение суммарного допуска наклона и плоскостности Т показано на рис. 5.58, л. Условное обозначение на чертеже: суммарный допуск наклона и плоскостности поверхности Б относительно поверхности А 0,1 мм (рис. 5.58, м).

Рис . 5.56. Отклонения от параллельности осей в общей плоскости, перекос осей и их обозначение на чертежах

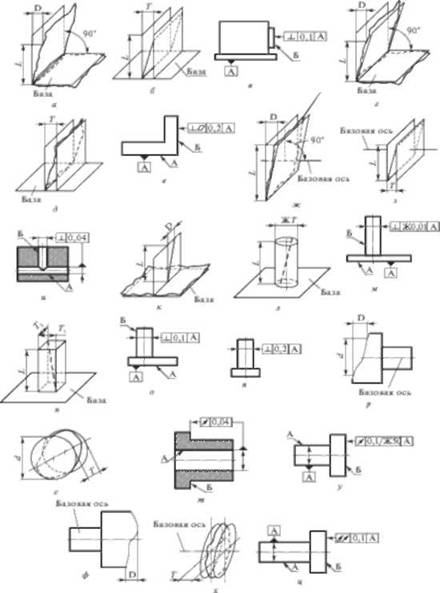

Рис. 5.57. Суммарное отклонение от перпендикулярности и плоскостности, отклонение от перпендикулярности плоскости или оси относительно оси, оси относительно плоскости, торцевое биение, полное торцевое биение и их обозначение на чертежах

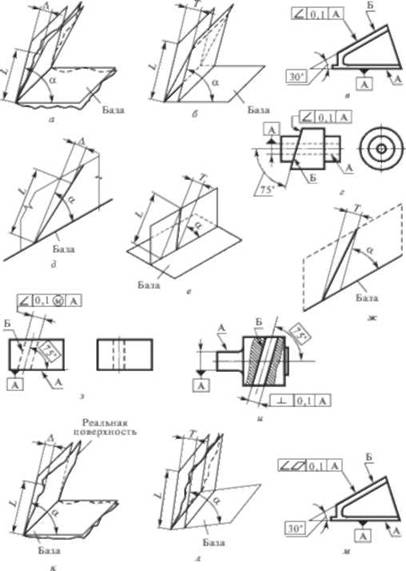

Рис. 5.58. Отклонение наклона оси (или прямой), суммарное отклонение наклона и плоскостности и их обозначение на чертежах

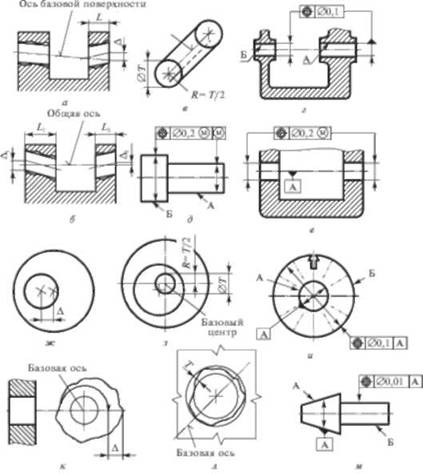

Рис. 5.59. Отклонения от соосности относительно оси базовой поверхности, от соосности относительно обшей оси, от концентричности, радиальное биение и их обозначения на чертежах


5.8.4. Отклонения и допуски соосности, симметричности, пересечения осей

Отклонение от соосности относительно оси базовой поверхности - наибольшее расстояние Д между осью рассматриваемой поверхности вращения и осью базовой поверхности на длине нормируемого участка I (рис. 5.59, а). Допуск соосности в диаметральном выражении указывается со знаком 0 перед числовым значением допуска и численно равен удвоенному наибольшему допускаемому значению отклонения от соосности (рис. 5.59, в). Допуск соосности в радиальном выражении указывается со знаком Д перед числовым значением допуска и численно равен наибольшему допускаемому значению отклонения от соосности (рис. 5.59, в).

Отклонение от соосности относительно общей оси - наибольшее расстояние Д (Д,, Д;) между осью рассматриваемой поверхности вращения и обшей осью двух или нескольких поверхностей вращения на длине нормируемого участка (£,, Ь2) (рис. 5.59, б). Примеры условного обозначения на чертеже: допуск соосности отверстия Б относительно оси отверстия Л 0 0,1 мм (рис. 5.59, г); допуск соосности поверхностей А и Б 0 0,2 мм (допуск зависимый) (рис. 5.59, д) допуск соосности отверстий относительно обшей оси 0 0,2 мм (рис. 5.59, е).

Отклонение от концентричности - расстояние Д в заданной плоскости между центрами профилей (линий), имеющих номинальную форму окружности (рис. 5.59, ж). Допуск концентричности в диаметральном выражении указывается со знаком 0 перед числовым значением допуска (рис. 5.59, з). Допуск соосности в радиальном выражении указывается со знаком Д перед числовым значением допуска (рис. 5.59, з).

Пример условного обозначения на чертеже (рис. 5.59, и): допуск концентричности поверхности Б относительно центра поверхности А 0 0,1 мм.

Радиальное биение - разность Д наибольшего и наименьшего расстояний от точек реального профиля поверхности вращения до базовой оси (оси базовой поверхности или обшей оси) в сечении плоскостью, перпендикулярной базовой оси (рис. 5.59, к). Радиальное биение является результатом совместного проявления отклонения от крутости профиля рассматриваемого сечения и отклонения его центра относительно базовой оси. Графическое изображение допуска радиального биения 7" показано на рис. 5.59, л. Пример условного обозначения на чертеже: допуск радиального биения поверхности Б относительно оси поверхности А 0,01 мм (рис. 5.59, м).

Полное радиальное биение - разность Д наибольшего Дтгч и наименьшего расстояний от всех точек реальной поверхности в пределах нормируемого участка Ь до базовой оси (рис. 5.60, а). Полное радиальное биение применяется только к поверхностям с номинальной цилиндрической формой и является результатом совместного проявления отклонения от цилиндричности рассматриваемой поверхности и отклонения от ее соосности относительно базовой оси.

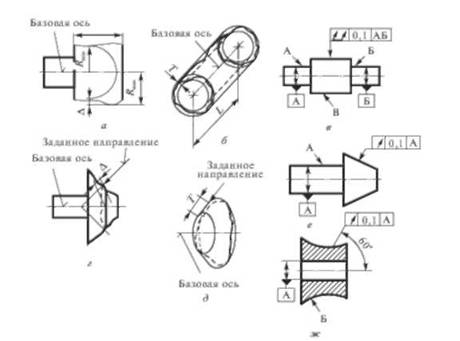

Рис . 5.60. Полное радиальное биение, допуск полного радиального биения, биение в заданном направлении и их обозначения на чертежах

Допуск полного радиального биения Т покатан на рис. 5.60, б. Условное обозначение допуска полного радиального биения показано на рис. 5.60, в - допуск полного радиального биения поверхности В относительно обшей оси поверхностей А и Я 0,1 мм.

Биение в заданном направлении - разность Д наибольшего и наименьшего расстояний от точек реального профиля поверхности вращения в сечении рассматриваемой поверхности конусом, ось которого совпадает с базовой осью, а образующая имеет заданное направление, до вершины этого конуса (рис. 5.60, г). Биение является результатом совместного проявления в заданном направлении отклонений формы профиля рассматриваемого сечения и отклонений расположения оси рассматриваемой поверхности относительно базовой оси. Графическое изображение допуска биения в заданном направлении Т показано на рис. 5.60, д. Направление рекомендуется задавать по нормали к поверхности. На чертежах направление указывается стрелкой соединительной линии от рамки с допуском и номинальным утлом (при необходимости) по отношению к базовой оси (угол указывается в прямоугольной рамке). Примеры условного обозначения:

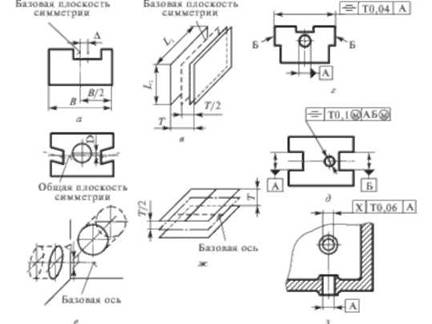

Рис. 5.61. Отклонение от симметричности относительно плоскости симметрии, относительно обшей плоскости симметрии, допуск симметричности в диаметральном и радиальном выражении, отклонение от пересечения осей и их обозначения на чертежах

допуск биения конуса относительно оси поверхности А в направлении, перпендикулярном образующей конуса, О, I мм (рис. 5.60, е) допуск биения поверхности £ относительно оси отверстия в направлении под утлом 60

Отклонение от симметричности относительно плоскости симметрии базового элемента - наибольшее расстояние Д между плоскостью симметрии (осью) рассматриваемого элемента и плоскостью симметрии базового элемента (элементов) в пределах нормируемого участка (рис. 5.61, а). Допуск симметричности в диаметральном выражении указывается со знаком Т перед числовым значением допуска и равен удвоенному наибольшему допускаемому значению отклонения от симметричности. Допуск симметричности в радиальном выражении указывается со знаком - перед числовым значением допуска и равен наибольшему допускаемому значению отклонения от симметричности (рис. 5.61, в). Примеры условного обозначения: допуск симметричности поверхностей Б относительно оси отверстия Г0,04 мм (рис. 5.61, г); допуск симметричности отверстия относительно обшей плоскости симметрии пазов ТО, I мм - допуск зависимый (рис. 5.61, д).

Отклонение от симметричности относительно общей плоскости симметрии - наибольшее расстояние Д между плоскостью симметрии (осью) рассматриваемого элемента и обшей плоскостью симметрии двух или нескольких элементов в пределах нормируемого участка (рис. 5.61, б).

Отклонение от пересечения осей - наименьшее расстояние Д между осями, номинально пересекающимися (рис. 5.61, е). Допуск пересечения осей в диаметральном выражении указывается со знаком Т перед числовым значением допуска. Допуск пересечения осей Т в радиальном выражении указывается со знаком - перед числовым значением допуска (рис. 5.61, ж). Примеры условного обозначения: допуск пересечения осей отверстий ГО,06 мм (рис. 5.61, з).

Поле допуска или часть его, ограничивающие отклонения расположения рассматриваемого элемента за пределами протяженности этого элемента (нормируемый участок выступает за пределы длины элемента), называется выступающим полем допуска расположения (рис. 5.62).

Например, отклонения расположения осей резьбовых отверстий под шпильки после их завинчивания в деталь будут проявляться как

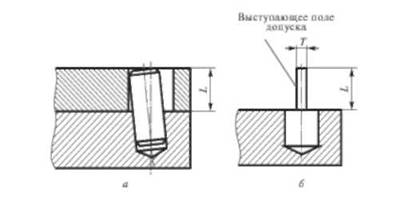

Рис. 5.62. Отклонения расположения выступающих концов шпилек: а - обеспечение правильной сборки с парной деталью ограничивается в зоне отверстия пол шпильки; б - выступающее поле допуска, ограничивающее отклонения расположения поверхностей элемента за пределами его протяженности на длине

отклонения расположения выступающих концов шпилек и для обеспечения сборки с парной деталью должны быть ограничены именно в той зоне, где будут располагаться сквозные отверстия под шпильки в парной детали.
