8.5. Классы точности средств измерений

Классы точности средств измерений - обобщенная характеристика средств измерений, определяемая пределами допускаемых основных и дополнительных погрешностей, а также другими свойствами средств измерений, влияющими на точность, значения которых устанавливаются в стандартах на отдельные виды средств измерений.

Класс точности средства измерений характеризует их свойства в отношении точности, но не является непосредственным показателем точности измерений, выполненных с помощью этих средств. Например, класс точности концевых мер длины характеризует близость их размера к номинальному размеру, допускаемое отклонение от плоскопараллельности, притираемость и стабильность.

Классы точности устанавливаются стандартами, содержащими технические требования к средствам измерений, подразделяемым по точности.

Средства измерений должны удовлетворять требованиям к метрологическим характеристикам, установленным для присвоенного им класса точности как при выпуске их из производства, так и в процессе эксплуатации.

Метрологические характеристики, определяемые классами точности, нормируют следующим образом.

Пределы допускаемых значений основной и дополнительных погрешностей можно выражать в форме приведенных, относительных или абсолютных погрешностей. Это зависит от характера изменения погрешностей в пределах диапазона измерений, а также от условий применения и назначения средств измерения конкретного вида.

Пределы допускаемых погрешностей выражают в зависимости от характера изменения границ абсолютных погрешностей средств измерений конкретного вида. Эти границы оценивают на основании принципа действия средств измерений, а также их назначений.

Например, пределы допускаемых погрешностей мер массы или длины выражают в форме абсолютных погрешностей, так как погрешности результатов измерений массы или длины принято выражать в единицах массы или длины.

Пределы допускаемой абсолютной погрешности устанавливают по формулам: Д =
/= р или Д =
(а + Ьх), где Д - пределы допускаемой абсолютной погрешности, выраженной в единицах измеряемой величины на входе (выходе) или, условно, в делениях шкалы; х - значение измеряемой величины на входе (выходе) средств измерений или число делений, отсчитанных по шкале; а и Ь - положительные числа, не зависящие от х.

Пределы допускаемой приведенной основной погрешности определяются по формуле / =-=
р, где у - предел допускаемой основной погрешности, %; Д - пределы допускаемой абсолютной погрешности, устанавливаемые по формуле Д =
(а +Ьх) Хд,- нормирующее значение, выраженное в тех единицах, что и Д р - отвлеченное положительное число, выбираемое из ряда: 110" 1,510я; 1,6-10"; 210я; 2,510"; 310"; 4-10"; 5-10"; 6-10" (п = 1; 0; -1; -2) и т. д.

Пределы допускаемой относительной погрешности определяют по формуле б =-=
а, если Д принята по формуле Д =
/= р или по

пределы допускаемой относительной основной погрешности, отвлеченное положительное число, выбираемое из ряда, аналогичного ряду для р; хк - больший по модулю из пределов измерений: с = Ь + й й = т-^-г. х к

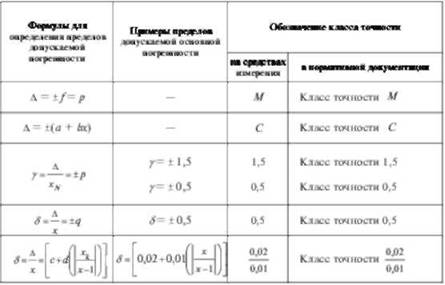

Правила построения и примеры обозначения классов точности в документации и на средства измерений приведены в табл. 8.1.

8.1. Нормирование точности средств измерений

8.6. Нормируемые метрологические характеристики средств измерений

Нормируемые метрологические характеристики средств измерений - наиболее рациональная совокупность метрологических характеристик конкретного типа средства измерения, устанавливаемая нормативно-техническими документами на средства измерений.

Нормируемые метрологические характеристики средств измерений установлены ГОСТ 8.009-94, который предусматривает два комплекса погрешностей средств измерений:

включаются: систематическая составляющая основной погрешности средства измерений - Д^.; случайная составляющая основной погрешности средства измерений - Д0; случайная составляющая основной погрешности, обусловленная гистерезисом, - д^,; сумма дополнительных погрешностей Д, средства измерений, возникновение которых обусловлено действием влияющих величин, - ^Л,; динамическая погрешность средства измерений, появление которой обусловлено изменением входного измерительного сигнала, - Д^;

включаются: основная погрешность измерений без разделения на составляющие - Д,,; сумма дополнительных погрешностей Д, средства измерений, возникновение которых обусловлено действием влияющих величин, - у Аг

Второй комплекс применяют для средств измерений, у которых случайная составляющая основной погрешности пренебрежимо мала. В зависимости от свойств средства измерений и условий его применения отдельные составляющие комплексов I и 2 могут отсутствовать.
