Автореферат кандидатской диссертации



На правах рукописи





НАГОРНОВА ИРИНА ВИКТОРОВНА





Разработка способа нанесения термохромных композиций на полимерные

упаковочные материалы



Специальность 05.02.13 - Машины, агрегаты и процессы

(печатные средства информации).







АВТОРЕФЕРАТ

диссертации на соискание ученой степени

кандидата технических наук











Москва - 2012


Работа выполнена на кафедре Инновационные технологии и управление ФГБОУ ВПО Московский государственный университет печати имени Ивана Федорова

Научный руководитель:а Баблюк Евгений Борисович

доктор технических наук,

старший научный сотрудник

Официальные оппоненты:а Кондратов Александр Петрович

доктор технических наук, профессор кафедры Материаловедение ФГБОУ ВПО Московский государственный университет печати имени Ивана Федорова,

Ананьев Владимир Владимирович

кандидат технических наук, профессор

заведующий кафедрой Технология упаковки и переработки высокомолекулярных соединений ФГБОУ ВПО Московский государственный университет пищевых производств,

Ведущая организация:а ООО НПО Оптроника, г. Долгопрудный

Защита диссертации состоится л24 апреля 2012 г. в 15.00 на заседании диссертационного совета Д 212.147.01 при ФГБОУ ВПО Московский государственный университет печати имени Ивана Федорова по адресу: 127550, г. Москва, ул. Прянишникова, д. 2а.

С диссертацией можно ознакомиться в библиотеке ФГБОУ ВПО Московский государственный университет печати имени Ивана Федорова.

Автореферат разослан л22 марта 2012 г.

Ученый секретарь

диссертационного совета Д 212.147.01

доктор технических наук, профессора а Е.Д. Климова

Общая характеристика работы

Актуальность исследования.

Практический интерес к термохромным системам обусловлен многогранностью их использования в различных областях производства. Приоритетными направлениями в настоящее время являются защита от фальсификации полиграфической продукции (в том числе, ценных бумаг) посредством изготовления меток, наносимых или введенных в состав материала-основы и/или формирование скрытых изображений, а также защита от подделки продукции фармацевтической и пищевой промышленности. При этом, наиболее важное значение имеет контроль качества упакованной продукции для отслеживания корректности температурного режима на всем протяжении логистической цепочки (т.е. в процессе упаковки, транспортирования и хранения продукта).

Указанные выше функции являются составными элементами построения так называемых интеллектуальных (smart)- упаковок, конечной целью разработки и использования которых является обеспечение безопасности и защиты населения от фальсифицированной продукции.

Основой промышленно выпускаемых за рубежом температурно-временных индикаторов интеллектуальных упаковок являются многокомпонентные микрокапсулированные композиции. В связи с технологической сложностью изготовления микрокапсулированных индикаторов офсетным или флексографским способами, ввиду того что размер капсул (5-6 мкм) превышает толщину красочного слоя (до 2 мкм), а также отсутствия отечественных аналогов, актуальны поиск и исследование новых типов термочувствительных соединений. Постановка такой работы позволяет разработать способ нанесения и организовать технологически и экономически выгодное производство упаковки.

В настоящее время продолжаются исследования по созданию термохромных композиций (ТК). Среди термочувствительных соединений отдельно можно выделить полиметиновые (цианиновые) красители. Полиметиновые красители широко использовались в качестве спектральных сенсибилизаторов фотографических эмульсий. В настоящее время они находят применение как нелинейные оптические материалы, флуоресцентные материалы в биологических системах, органические оптические полупроводники и т.д.

Использование термохромного эффекта полиметиновых красителей позволит создать менее сложные по составу композиции, применение которых не будет связано с микрокапсулированием. Решение этой проблемы будет способствовать расширению применения полиграфических технологий в производстве smart-упаковки.

Исходными данными для разработки такой технологии должны стать исследования термохромизма полиметиновых красителей. К сожалению, термохромизм этого типа красителей изучен в настоящее время недостаточно. Особое внимание в процессе исследований должно быть уделено процессу подготовки гидрофобной поверхности полимерных материалов перед нанесением растворов красителей. Наличие результатов о взаимодействии поверхности упаковочных материалов с ТК позволит разработать управляемый технологический процесс изготовления smart-упаковки с термохромным эффектом.

Цель диссертационной работы.

Основная цель работы состоит в разработке рецептуры термохромных композиций на основе полиметиновых красителей и способа их нанесения на полимерные упаковочные материалы.

Основной задачей работы является разработка научно обоснованных исходных данных для проектирования и организации производства упаковочных материалов с термохромными элементами.

Для достижения поставленной цели решаются следующие задачи:

  • разработать рецептуры термохромных композиций на основе полиметиновых красителей, обеспечивающих контрастный цветовой переход при изменении температуры;
  • исследовать особенности формирования термохромных композиций на поверхности полимерных упаковочных материалов, изменение оптических и термохромных свойств и морфологии поверхности термохромных слоев в зависимости от рецептуры композиций;
  • разработать способы нанесения термохромной композиции на полимерные упаковочные материалы;
  • исследовать оптические и термохромные свойства, морфологиюа и химическую структуру поверхности термохромных слоев в зависимости от технологии предварительной обработки поверхности полимерных упаковочных материалов;
  • исследовать фотохимическую стабильность, а также сохраняемость термохромных свойств во времени;
  • разработать принципиальную схему технологического процесса нанесения терминдикатора на полимерные пленки из полиэтилентерефталата (ПЭТФ) и полипропилена (ПП).

Научная новизна работы заключается в следующем:

  • Обнаружены необратимые термохромные свойства слоев пиридиниевой соли 3,3Т-ди-(?-сульфопропил)- 4,5,4Т,5Т-дибензо-9-этил-тиатриметинцианинбетаина и 1,1Т-диэтил-2,2Т-цианид иодида и двойной обратимый квазитермохромный эффект трибутиламмони-евой соли 3,3Т-ди-g-сульфопропил-9-этил-5-метил-5Т-фенилтиакарбо-цианин-бетаина на полимерных пленках из ПЭТФ и ПП.
  • Обнаружена взаимосвязь процесса J-агрегирования термохромных композиций на основе полиметиновых красителей на поверхности модифицированных высокочастотным коронным разрядом полимерных пленок с интенсивностью активации;

Практическая ценность.

Результаты представленной работы могут быть использованы при разработке полиграфических технологических процессов изготовления временно-температурных индикаторов и защитных элементов smart-упаковок из полимерных пленок.

Преимуществами разработанных термохромных композиций являются доступность компонентов, технологичность приготовления и стабильность свойств растворов в течение длительного периода времени.

Разработанные процессы отличаются технологичностью и не требуют изготовления многокомпонентных микрокапсулированных систем, как это предусмотрено в существующих до настоящего времени технологиях производства подобных индикаторов.

Апробация работы. Положения диссертационной работы докладывались: на 9 международной научно-практической конференции Исследование, разработка и применение высоких технологий в промышленности (Санкт-Петербург, 2010); ежегодно в период с 2008 по 2011 г на заседаниях и семинарах кафедры Инновационных технологий и управления МГУП имени Ивана Федорова.

ичный вклад автора в исследования, вошедшие в диссертацию, заключался в постановке задач, планировании и проведении кспериментов, разработке и освоении методик исследований,а частично в обсуждении экспериментальных результатов и разработке технологических рекомендаций.

Публикации. По тематике работы опубликованы 5 научных статьей и тезисов докладов на международных научно-технических конференциях, из них 1 публикация в издании, рекомендованном ВАК.

Структура и объем диссертации. Диссертационная работа состоит из введения, четырех глав, выводов, библиографического списка. Основной текст диссертации содержит 148 страниц, включая 8 таблиц и 71 рисунок.

Положения, выносимые на защиту

  • Влияние структуры и модификации поверхности полимерных пленок из ПЭТФ и ПП на условия агрегирования полиметиновых красителей;
  • Условия получения термохромных эффектов слоев полиметиновых красителей на поверхности полимерных пленок из ПЭТФ и ПП. Результаты исследований оптических свойств, морфологии и химической структуры поверхности слоев полиметиновых красителей при изменении температурных условий и способа их нанесения на полимерные пленки методами спектрофотометрии, сканирующей электронной микроскопии (СЭМ) и рентгеновской фотоэлектронной спектроскопии (РФЭС). Результаты исследований фотохимической стабильности термохромных слоев.
  • Технологические схемы и рекомендации по созданию производственной технологии изготовления термохромных индикаторов и упаковки с термохромными элементами для их реализации в полиграфической технологии.

Содержание работы

Во введении обсуждается актуальность темы диссертации, сформулирована цель и основные задачи работы.

В Главе 1 дан аналитический обзор работ, посвященных существующим, используемым и исследуемым в настоящее время термохромным системам. Показано, что перспективными, но мало изученными в качестве термохромных систем термочувствительными соединениями являются полиметиновые красители. Описаны оптические и термохромные свойства полиметиновых красителей, механизм образования J-агрегатов, рассмотрены особенности протекания процесса J-агрегирования в зависимости от состава растворов, типа и модификации поверхности. Изложены способы нанесения растворов полиметиновых красителей на поверхности различного типа. Приведеныа способы модификации полимерных пленок, в том числе описана модификация поверхности полимерных пленок в коронном разряде.

Объекты исследования

При проведении экспериментальных работ использовались промышленные образцы двуосноориентированных полимерных пленок из ПЭТФ толщиной 25 мкм и ПП толщиной 35 мкм, а также порошки пиридиниевой соли 3,3Т-ди-(?-сульфопропил)- 4,5,4Т,5Т-дибензо-9-этил-тиатриметинцианинбетаина, 1,1Т-диэтил-2,2Т-цианид иодида и трибутиламмониевой соли 3,3Т-ди-g-сульфопропил-9-этил-5-метил-5Т-фенилтиакарбоцианинбетаина в качестве основы термохромных композиций.

Методы исследования

Оптические свойства термохромных слоев исследовались методом спектрофотометрии с использованием прибора X-Rite SpectroEye. Изучение морфологии поверхности термохромных слоев осуществляли с помощью высокоразрешающего автоэмиссионного сканирующего электронного микроскопа JSM 7500F (JEOL, Япония). Химическая структура поверхности слоев анализировалась с помощью РФЭС на двухкамерном рентгеновском фотоэлектронном спектрометре JPS-9200 (JEOL, Япония) с использованием монохроматизированного излучения AlKa. Термохромные эффекты оценивались с помощью специальной установки в интервале температур от -20 ?С до 80 ?С с точностью измерения 3 ?С.

В работе исследовались условия формирования и термохромные свойства слоев полиметиновых красителей на поверхности полимерных пленок из ПЭТФ и ПП методами испарения растворителя на воздухе и в ультразвуковом (УЗ) поле, методом spin coating и способом флексографской печати.

Результаты исследования

В процессе нанесения печатного изображения полиграфическими способами упаковочные полимерные пленки в связи с гидрофобностью их поверхности подвергаются предварительной модификации, чаще всего посредством обработки коронным разрядом.

В работе подробно исследованы процессы модификации поверхности ПЭТФ и ПП коронным разрядом.

Цель этих исследований - выявление факторов, которые могут повлиять на термохромные свойства полиметиновых красителей и, как следствие, на технологический процесс печати термочувствительных слоев.

Показано, что при обработке полимерных пленок коронным разрядом происходит формирование новых характерных участков неоднородной структуры (рис. 1) и сглаживание рельефа поверхности за счет вытравливания аморфной фазы и поверхностных загрязнений (для ПП).

Сравнительный анализ РФЭС-спектров поверхности ПЭТФ и ПП (рис.2), модифицированных в коронном разряде при различной силе тока коронного разряда, показал образование на поверхности дополнительных карбоксильных и карбонильных групп.

Увеличение силы тока короны до 60 мА и выше приводит к дальнейшему окислению поверхности ПЭТФ и ПП, характеризуемого образованиемаа агрупп.

а

б

а аа аа ваа аа г

Рисунок 1 - СЭМ-изображения поверхности исходного и модифицированного в коронном разряде ПЭТФ (а, б) и ПП (в, г).

Увеличение а - 50000?, б - 250000?, в - 15000?, г - 10000?

а

C 1s

аа

аа

а б

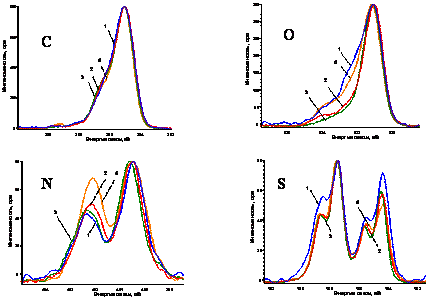

Рисунок 2 - РФЭС-спектры поверхности исходного и модифицированного в коронном разряде ПЭТФ (а) и ПП (б) при различной силе тока короны, где 1 - исходный, 2 - 50 мА, 3 - 70 мА, аа4 - 90 мА, 5 - 110 мА

Кривые нормированы по максимальной интенсивности

Сравнивая полученные зависимости спектральных характеристик (рис.3) слоев полиметиновых красителей на поверхности исходных и модифицированных в коронном разряде полимерных пленок от режима обработки коронным разрядом обнаружено значительное влияние степени изменения химической структуры и морфологии аповерхности на оптические свойства и агрегирование красителей.

Экспериментально установлено, что слои пиридиниевой соли 3,3Т-ди-(?-сульфопропил)- 4,5,4Т,5Т-дибензо-9-этил-тиатриметинцианин-бетаина в J-агрегированной форме легко образуются как на поверхности исходного, так и модифицированного ПЭТФ при нанесении любым исследуемым способом, тогда как формирование J-агрегированной формы красителя на ПП происходит только в случае его модификации коронным разрядом.

б

ваа г

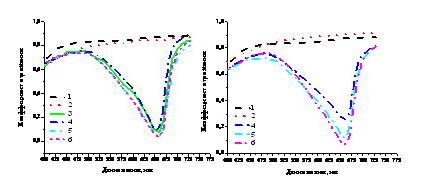

Рисунок 3 - Спектры отражения слоев пиридиниевой соли 3,3Т-ди-(?-сульфопропил)- 4,5,4Т,5Т-дибензо-9-этил-тиатриметинцианинбетаина (а, б) и 1,1Т-диэтил-2,2Т-цианид иодида (в, г), полученных на поверхности модифицированного в коронном разряде ПЭТФ (а,в) и ПП (б,г) методом spin coating, где 1 - подложка, 2 - полимерная пленка, 3 - на исходной полимерной пленке, 4 - на модифицированной пленке с силой тока короны 50 мА , 5 Ц70 мА, 6 - 90 мА, 7 - 110 мА (отсутствие кривых 3 на графиках объясняется отсутствием слоя на исходных пленках)

Формирование слоев 1,1Т-диэтил-2,2Т-цианид иодида на поверхности необработанных полимерных пленок из ПЭТФ и ПП наблюдается только при нанесении методом испарения растворителя в УЗ-поле, а в случае модификации пленок коронным разрядом - при нанесении всеми используемыми способами. Причем, с увеличением интенсивности обработки полимерных пленок из ПЭТФ и ПП изменяются спектральные характеристики слоев 1,1Т-диэтил-2,2Т-цианид иодида (рис. 3 в,г).

Предположено, что определяющее влияние на механизм формирования слоев полиметиновых красителей в J-агрегированной форме на поверхности модифицированных ПЭТФ и ПП при несомненной значимости других факторов, оказывает появление взаимодействия между анионами и катионами красителя и заряженной поверхностью коронированных полимерных пленок. Образование при модификации новых структурных элементов и дефектов поверхности полимеров, которые могут служить центрами кристаллизации красителей, вероятно, также способствует формированию упорядоченной структуры красителя.

Анализ полученных СЭМ-изображений слоев полиметиновыха красителей на поверхности модифицированных коронным разрядом полимерных пленок позволяет сделать вывод о наличии на поверхности участков с ориентированным формированием кристаллитов геометрически правильной формы (рис. 4).

Сопоставление спектральных характеристик и СЭМ-изображений морфологии поверхности слоев полиметиновых красителей, формируемых на поверхности полимерных пленок, позволяет сделать вывод о том, что узкая полоса кривой спектра отражения соответствует J-агрегированной форме красителя.

Проведенные исследования подтвердили эффективность использования метода spin-coating для нанесения цианиновых красителей на поверхности модифицированных полимерных пленок: получаемые слои имеют наиболее упорядоченную (J-агрегированную) структуру, что подтверждается СЭМ-изображениями поверхности и, соответственно, спектральными характеристиками слоев. Предложенный в данной работе метод нанесения полиметиновых красителей в УЗ-поле при кратковременном действии ультразвука в ряде случаев позволяет получать сопоставимые с предыдущим методом результаты (упорядоченную структуру слоев и соответствующие спектральные характеристики).

Опробование полиграфического (флексографского) способа нанесения полученных термохромных композиций на основе полиметиновых красителей показало аналогичные результаты близкие по своим характеристикам к методу spin coating.

а б




в г

аа д

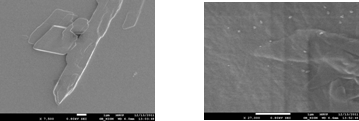

Рисунок 4 - СЭМ-изображения поверхности слоев пиридиниевой соли 3,3Т-ди-(?-сульфопропил)- 4,5,4Т,5Т-дибензо-9-этил-тиатриметинцианин-бетаина при нанесении различными методами, где а - методом испарения растворителя на воздухе (исходный ПЭТФ, 550?), б - spin coating (исходный ПЭТФ, 700?), в - spin coating (модифицированный ПЭТФ, 7500?), г - в УЗ-поле при обработке в течение 5 секунд (модифицированный ПЭТФ, 27000?), д - в УЗ-поле при обработке в течение 60 секунд (модифицированный ПЭТФ, 1000?)

Таким образом, модификация поверхности полимерных пленок коронным разрядом позволяет получать слои ряда полиметиновых красителей в J-агрегированной форме без необходимости нанесения на подложку так называемых противоионов (ионов металлов), полиэлектролитов, амфифильных веществ и т.д., что существенно упрощает технологический процесс.

Рисунок 5 - Спектры отражения слоев пиридиниевой соли 3,3Т-ди-(?-сульфопропил)- 4,5,4Т,5Т-дибензо-9-этил-тиатриметинцианинбетаина на поверхности ПЭТФ, где 1 - подложка, 2 - ПЭТФ, 3 - при 20 ?С, исходный ПЭТФ, 4 - после нагревания, исходный ПЭТФ,

5 - при 20 ?С, модифицированный ПЭТФ,

6 - после нагревания, модифицированный ПЭТФ

.Рисунок 6- Спектры отражения слоев 1,1Т-диэтил-2,2Т-цианид иодида на поверхности модифицированного ПП, где 1 - подложка,

2 - ПЭТФ, 3 - при 20 ?С, 4 - после нагревания

Полученные на полимерных пленках из ПЭТФ и ПП слои пиридиниевой соли 3,3Т-ди-(?-сульфопропил)- 4,5,4Т,5Т-дибензо-9-этил-тиатриметинцианин-бетаина и 1,1Т-диэтил-2,2Т-цианид иодида обнаруживают необратимые термохромные свойства при температуре выше 70 ?С (рисунок 5 и 6, соответственно), а трибутиламмониевая соль 3,3Т-ди-g-сульфопропил-9-этил-5-метил-5Т-фенилтиакарбоцианинбетаина - двойной обратимый термохромный эффект при понижении температуры от комнатной до температуры а-20 ?С и последующем повышении температуры выше 0 ?С с потерей цветности после 4-5 циклов (рисунок 7).

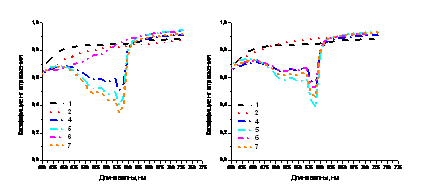

Рисунок 7 - Спектры отражения слоев трибутиламмониевой соли 3,3Т-ди-g-сульфопропил-9-этил-5-метил-5Т-фенилтиакарбоцианинбетаина на поверхности ПЭТФ, где 1 - подложка, 2 - ПЭТФ, 3 - при 20 ?С, 4 - при температуре -20 ?С, 5 - температуре выше 0?С

На основании проведенных СЭМ и РФЭС исследований определено, что термохромизм слоев полиметиновых красителей основан на индуцируемых действием температуры структурных переходах слоев красителей.

Квазитермохромные свойства трибутиламмониевой соли 3,3Т-ди-g -сульфопропил - 9 - этил - 5 - метил - 5Т- фенилтиакарбоцианинбетаина основаны на перекристаллизации за счет частичного растворения поверхностных слоев красителя влагой, адсорбированной на поверхности красителя при его охлаждении

Термохромный переход слоев 3,3-ди-?-сульфопропил-9-этил-4,5,4Т,5Т-дибензотиа-карбоцианинбетаина может быть объяснен на основе анализа РФЭС-спектров (рис. 8). Расшифровка спектров показала, что изменение соотношения компонент линий N1s, S2p и O1s, увеличение концентрации кислорода при одновременном уменьшении концентрации азота и серы после температурного воздействия помимо перекристаллизации красителя на поверхности является следствием частичной деструкции и, возможно, термического окисления красителя.

Результаты, полученные с использованием методов РФЭС подтверждаются анализом СЭМ-изображениями слоев 3,3-ди-?-сульфопропил-9-этил-4,5,4Т,5Т-дибензотиакарбоцианинбетаина (рис.9). После термической обработки в слоях, сформированных на поверхности необработанных полимерных пленок, наблюдается разрушение кристаллитов и появление участков с измененной структурой.

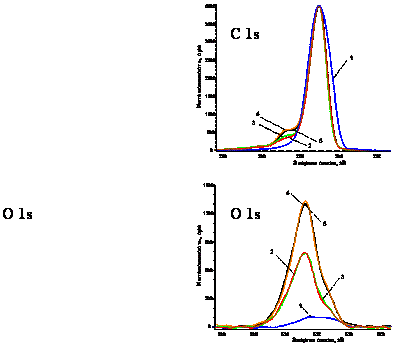

Рисунок 8 - Детальные РФЭС-спектры пиридиниевой соли 3,3Т-ди-(?-сульфопропил)- 4,5,4Т,5Т-дибензо-9-этил-тиатриметинцианинбетаина,

где 1 - порошок красителя, 2 - слой, полученный на поверхности ПЭТФ методом испарения растворителя на воздухе, 3 - методом spin coating, а4 - после термической обработки. Кривые нормализованы по максимальной интенсивности

На поверхности модифицированного коронным разрядом ПЭТФ, в слое красителя обнаружены участки с ориентированными в одном направлении кристаллами протяженностью 1 мкм (рис. 9 в).

В работе изучена фотохимическая стабильность слоев цианиновых красителей во время их хранения при комнатной температуре и в условиях искусственного освещения. Наименее стабильными являются слои 1,1Т-диэтил-2,2Т-цианид иодида: обесцвечивание слоев происходит через 3 дня после нанесения.

Слои пиридиниевой соли 3,3Т-ди-(?-сульфопропил)- 4,5,4Т,5Т-дибензо-9-этил-тиатриметинцианинбетаина характеризуются высокой фотохимической стабильностью до термической обработки и низкой после нагревания, причем прослеживается зависимость скорости уменьшения оптической плотности слоев от степени модификации полимерной пленки, на которой сформирован слой (рис. 10).

а а

б

а

в га

Рисунок 9 - СЭМ изображения поверхности слоев пиридиниевой соли 3,3Т-ди-(?-сульфопропил)- 4,5,4Т,5Т-дибензо-9-этил-тиатриметинцианинбетаина после термической обработки, сформированных на необработанном (а, б) и модифицированном (в,г) ПЭТФ. Увеличение а - 3500?, б, г - 50000?, в - 4500?

Слои трибутиламмониевой соли 3,3Т-ди-g-сульфопропил-9-этил-5-метил-5Т-фенилтиакарбоцианинбетаина обладают высокой фотохими-ческой устойчивостью.

Полученные результаты исследований стабильности термохромных слоев в процессе хранения показывают необходимость корректирования технологического процесса нанесения термочувствительных слоев на упаковочные полимерные материалы.

б

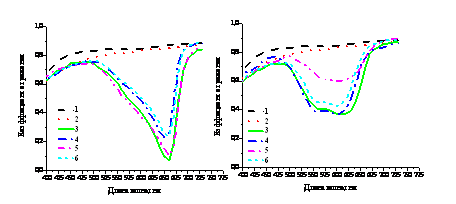

Рисунок 10 - Спектры отражения слоев пиридиниевой соли 3,3Т-ди-(?-сульфопропил)- 4,5,4Т,5Т-дибензо-9-этил-тиатриметинцианинбетаина до (а) и после (б) нагревания, где 1 - подложка, 2 - полимерная пленка,

3 - исходный ПЭТФ, после нанесения, 4 - исходный ПЭТФ, неделя хранения на свету, 5 - модифицированный ПЭТФ, после нанесения,

6 - модифицированный ПЭТФ, неделя хранения на свету

Технологические рекомендации к процессу изготовления термоиндикаторов полиграфическим способом

Результаты проведенных исследований послужили исходными данными для разработки эскизного проекта технологического процесса изготовления современной упаковки с использованием термохромных элементов, позволяющих информировать потребителей о температурной предыстории упакованного продукта.

Полученные экспериментальные результаты позволяют также сформулировать требования к технологическим процессам изготовления термоиндикаторов с целью установления подлинности изделия.

Исследования, проведенные с использованием композиции на основе трибутиламмониевой соли 3,3Т-ди-g-сульфопропил-9-этил-5-метил-5Т-фенилтиакарбоцианинбетаина, позволяют сформулировать технические требования к технологическому процессу изготовления упаковки с индикаторами для контроля сохранности замораживаемой упакованной продукции, а с использованием пиридиниевой соли 3,3Т-ди-(?-сульфопропил)- 4,5,4Т,5Т-дибензо-9-этил-тиатриметинцианинбетаина - к технологическому процессу изготовления упаковки в целях защиты продукции от подделки или для декоративного оформления упаковки.

Основным элементом технологического процесса является стадия нанесения композиции на полимерный упаковочный материал. На основании экспериментальных результатов, предлагается использовать флексографский полиграфический процесс, а также процесс на основе технологии spin coating. В данном случае процесс spin coating можно рассматривать в качестве перспективного метода, который найдет применение в качестве полиграфического с расширением производства smart-упаковки.

Таким образом, технологический процесс производства упаковочного материала с термохромными свойствами, с использованием флексографского способа нанесения термохромной композиции в линию с упаковочным модулем для упаковки из ПЭТФ и ПП рекомендуется организовать следующим образом:

При этом основные технологические параметры процесса должны быть следующими:

- Предварительная обработка поверхности полимерных пленок из ПЭТФ и ПП высокочастотным коронным разрядом при силе тока короны 50 мА и 90 мА, соответственно. Частота коронного разряда должна составлять 15-20 кГц, величина зазора от края коронирующего электрода до поверхности образца 0,5-0,7 мм;

- Концентрация красителей в композиции не менее 5?10-3М;

- аПредварительная УЗ-обработка термохромных композиций;

- Скорость нанесения флексографским способом уточняется в процессе отработки технологии на стадии ее внедрения (экспериментальные результаты получены на пробопечатном устройстве при скорости 40-90 м/мин).

- Условия окружающей среды при нанесении термохромного датчика: 18 ?С ?Т? 25 ?С при относительной влажности 20% ?а RH? 40 %

- Покрытие термочувствительного слоя защитным слоем лака на основе ацетон-растворимого пленкообразующего или частичная металлизация поверхности с использованием маски

Использование в технологии изготовления термохромных индикаторов процесса нанесения методом spin coating позволяет рекомендовать следующую технологическую схему:

Отличительной технологической особенностью этой схемы является использование узла нанесения композиции типа spin coating на самокляющийся полимерный материал, защищенный от повторного использования. При этом рекомендуется скорость вращения диска с полимерной пленкой - а900 об/мин.

В ы в о д ы

  • Обнаружены необратимые термохромные свойства слоев, нанесенных на полимерные пленки из ПЭТФ и ПП содержащих пиридиновую соль 3,3-ди-?-сульфопропил-9-этил-4,5,4Т,5Т- дибензотиакарбоцианин-бетаина и 1,1Т-диэтил-2,2Т-цианид иодида аи трибутиламмониевой соли 3,3Т-ди-g-сульфопропил-9-этил-5-метил-5Т-фенилтиакарбоцианинбетаина.
  • Установлено, что слои, содержащие пиридиновую соль 3,3-ди-?-сульфопропил-9-этил-4,5,4Т,5Т-дибензотиакарбоцианинбетаина при нагревании до 70 оС необратимо изменяют цвет с голубого на контрастный фиолетовый.
  • Установлено, что слои, содержащие 1,1Т-диэтил-2,2Т-цианид иодид при нагревании адо 70 оС необратимо изменяют цвет с фиолетового на желтый.
  • Обнаружен двойной обратимый квазитермохромный эффект с потерей цветности после 4-5 циклов в слоях, содержащих трибутиламмониевую соль 3,3Т-ди-g-сульфопропил-9-этил-5-метил-5Т-фенилтиакарбоцианин-бетаина при их охлаждении до температуры -20 -21 ?С и последующем нагревании до температуры свыше 0 ?С обнаружен.
  • Предположено, что термохромизм пиридиниевой соли 3,3-ди-?-сульфопропил-9-этил-4,5,4Т,5Т-дибензо-тиакарбоцианинбетаина и 1,1Т-диэтил-2,2Т-цианид иодида основан на индуцируемых действием температуры структурных переходах слоев красителей, связанных с разрушением J-агрегированного состояния и частичной деструкции красителей.
  • аПредположено, что квазитермохромные свойства трибутиламмониевой соли 3,3Т-ди-g-сульфопропил-9-этил-5-метил-5Т-фенилтиакарбоцианин-бетаина аоснованы на перекристаллизации за счет частичного растворения поверхностных слоев красителя влагой адсорбированной на поверхности красителя при его охлаждении.
  • Обнаружена взаимосвязь процесса J-агрегирования термохромных композиций на основе полиметиновых красителей на поверхности модифицированных коронным разрядом полимерных пленок с интенсивностью активации
  • На основании проведенных исследований предложены технологические схемы и параметры изготовления термохромных индикаторов и упаковки с термохромным элементом, использующие флексографский и spin coating методы нанесения термохромных композиций.
