Головко В.А., Пахомов Л.А., Успенский А.Б. Исследование поля уходящего излучения Земли с помощью сканирующего радиометра радиационного баланса на российских спутниках серии Метеор и Ресурс

Научная статья



Электронный журнал ИССЛЕДОВАНО В РОССИИ 1280


Исследование поля уходящего излучения Земли с помощью

сканирующего радиометра радиационного баланса на

российских спутниках серии Метеор и Ресурс

В.А. Головко (golovko@planet.iitp.ru )*, Л.А. Пахомов**, А.Б. Успенский*

* НИЦ "Планета", Росгидромет ** Научный Центр оперативного мониторинга Земли - филиал ФГУП Центр космических наблюдений, Росавиакосмос

Введение

Радиационный баланс Земли (РБЗ) на верхней границе атмосферы (ВГА), количественно характеризующий обмен энергией между планетой Земля и космосом, является одним из ключевых параметров в исследовании климата. Пространственно-временное распределение компонентов РБЗ на уровне ВГА может служить основой для определения потоков энергии, которые управляют общей циркуляцией атмосферы и океанов, являясь, в то же время, некоторым следствием этой циркуляции. Система "атмосфера-земная поверхность" поглощает часть приходящего потока прямой солнечной радиации и излучает длинноволновую (ДВ) тепловую радиацию на длинах волн, больших 4,0 мкм. Уходящий ДВ поток варьирует в пределах от 120 до 450 Вт-м" при глобальном среднегодовом значении около 240 Вт-м" . Отраженный поток коротковолновой (KB) солнечной радиации со спектром в области 0,2 - 4,0 мкм, изменяется в диапазоне от 0 до 750 Вт-м" . Годовой цикл глобального среднего РБ на ВГА имеет амплитуду примерно 15 Вт-м" с максимальным положительным значением в конце лета в южном полушарии. Близкие к нулевым (но ненулевые) величины среднегодовых средних по всему Земному шару значений РБ (несколько ватт на квадратный метр), полученные по данным измерений, в последнее время являются предметом дискуссий в мировом научном сообществе: следует ли глобальный радиационный дисбаланс считать предвестником важнейших климатических изменений или это следствие погрешностей данных (на этапах измерений и обработки).

Достоверность оценок и мониторинга величин РБ в существенной мере определяется точностью и непрерывностью рядов наблюдений. Значительный прогресс в решении задачи получения указанных данных был достигнут в рамках спутниковых экспериментов Nimbus/ERB и ERBE/NASA [10]. Один из важных выводов этих экспериментов состоял в том, что столь масштабные проекты, как долговременный спутниковый мониторинг составляющих РБЗ должны выполняться совместными усилиями Метеослужб и Космических Агентств разных стран. Хорошим примером в этом смысле является сотрудничество с Национальным центром космических исследований Франции (КНЕС) по изучению РБЗ, которое было начато в 1987 г. в рамках Совета "Интеркосмос" АН СССР. Программа взаимодействия включала совместную разработку сканирующего радиометра радиационного баланса (СРРБ) для оснащения спутников "Метеор-3" с целью восполнения возникающего в 90-ые годы пробела в многолетнем ряде данных о РБЗ, собранных НАС А (США). Работы по проекту СРРБ велись совместно специалистами России, Франции и Германии, имея ввиду продолжение космического мониторин-


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1281


га РБЗ в дополнение к уже полученным данным по проекту ERBE (Earth Radiation Budget Experiment) [10] ив преддверие проекта CERES (Clouds and Earth Radiant Energy System) [44]. Для координации научных исследований в рамках этого проекта была создана Международная научная рабочая группа СРРБ (ISSWG, см. табл. 1 в [24]).

Первая летная модель СРРБ на российском метеорологическом спутнике Метеор-3№7 (СРРБ/Метеор) была запущена в январе 1994 г. В период ее активной работы с февраля 1994 г. по март 1995 г. удалось собрать большой массив данных и на их основе получить достаточно представительную глобальную информацию о пространственно-временной изменчивости РБ [24]. Данные, полученные в рамках проекта СРРБ, позволили частично заполнить пробелы в измерениях РБЗ в период после окончания функционирования аппаратуры ERBE в 1989 и до начала измерений CERES в 1997 г. Важно было сохранить мониторинг региональной межгодовой изменчивости широкополосных потоков в период (около 10 лет) отсутствия каких-либо других данных широкополосных сканеров. После относительного успеха первой летной модели СРРБ/Метеор было решено запустить вторую летную модель СРРБ на КА "Ресурс-01" №4 (СРРБ/Ресурс). При функционировании СРРБ/Ресурс с солнечно-синхронной орбиты исчезло большинство систематических ошибок в данных, присущих данным СРРБ/Метеор и являющихся следствием изменения местного времени наблюдений. К сожалению, из-за преждевременного выхода из строя передатчика, данные СРРБ/Ресурс ограничиваются периодом август 1998 г. - апрель 1999 г.

Полученные в рамках проектов "СРРБ/Метеор" и "СРРБ/ Ресурс" данные имеют высокое качество и в настоящее время доступны широкому научному сообществу [18]. Цель настоящей публикации - дать краткое описание аппаратуры СРРБ и российско-французского спутникового эксперимента по измерению РБЗ, а также рассмотреть основные задачи этого эксперимента и полученные результаты.

Принцип действия, конструкция и основные характеристики СРРБ

СРРБ представляет собой 4-канальный радиометр, сканирующий поперек траек-тории полета с пространственным разрешением (в надире) 60x60 км с высоты 1250 км (высота орбиты КА "Метеор-3" N7). Компоновка основных узлов СРРБ и устройство спектральных каналов показано на рис.1.

Сектор сканирования составляет 100, что обеспечивает полосу обзора около 3000 км. В сканирующей головке цилиндрической формы и осью вращения, параллельной направлению полета спутника (см. рис. 1), в главном её сечении соосно установлены четыре радиометра, оси визирования которых ортогональны оси вращения головки. Основные характеристики этих радиометров (каналов) приведены в табл.1.


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1282

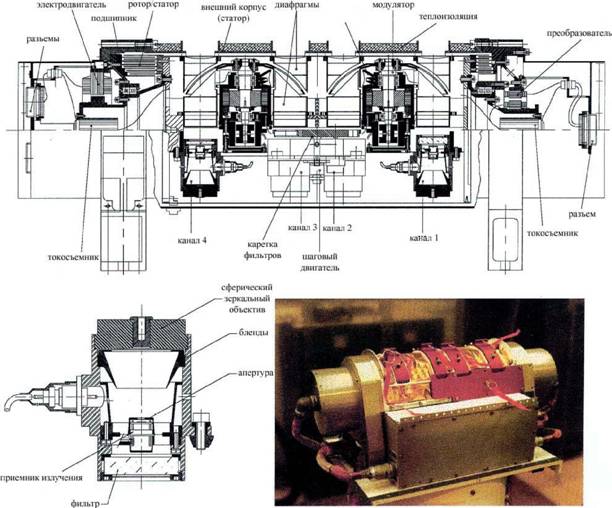

Рис.1 Компоновка основных узлов СРРБ (вверху), устройство спектрального канала (внизу слева) и фотография собранного СРРБ с российским блоком бортовой калибровки

(внизу справа).

Таблица 1. Основные характеристики измерительных каналов СРРБ

Интегральный канал (канал 3)

0,2...50 мкм

Imax =500 Вт-М"2-Ср_1

Коротковолновый канал (канал 2)

0,2...4,0 мкм Imax = 425 BtV-cp"1

Инфракрасный (канал 4)

10,5...12,5 мкм

Видимый канал (канал 1)

0,5...0,7 мкм

Максимальная радиометрическая погрешность (За)

0,7 Вт-м"2-ср_10,003Ь где L мгновенная величина излучения

Предельная систематическая погрешность

2,5 Вт-м"2-ср-1


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1283


Оптические схемы каналов по конструкции полностью идентичны. Входное излучение фокусируется на приемную площадку детектора единственным сферическим зеркалом. Наличие только одной отражающей поверхности позволило получить спектральную характеристику с очень слабой зависимостью от длины волны, а осевая симметрия оптики свела к минимуму влияние поляризации входного потока радиации. Модулятор имеет сферическую форму, вписывающуюся в цилиндрическую форму корпуса сканирующей головки. Важно подчеркнуть, что для радиометров с модуляцией и пироэлектрическим детектором строго выполняется линейность зависимости выходного сигнала от величины энергетической яркости излучения на его входе:

Nk=Gk\L(A)Rk(A)dA + Ck+mk,

2аа 1

где L(A) - спектральная энергетическая яркость, Вт-м" -ср" ; Rk(A) - спектральная чувствительность 'Т'-ого канала; Gk- коэффициент преобразования отсчетова в абсолют-

1а 9

ные энергетические единицы-(Вт" -м -ср); Ск - смещение, создаваемое, главным образом,аа внутреннима радиационнымаа фоном,аа aаа 5Nkаа -а собственныйа шума детектораа и

предусилителя.

Для привязки Nkк нулевым уровням в ИК области (каналы 3 и 4) используются

сигналы, получаемые при визировании "космоса", а в области солнечной радиации (каналы 1 и 2) от внутренней черненной поверхности корпуса (кожуха) сканирующего блока. Поэтому время строки сканирования (короткий цикл измерений) включает, помимо времени просмотра сцены на поверхности Земли в секторе 50 от надира, интервалы визирования указанных "нулевых" источников. В результате получаются приведенные к нулям сигналы:

N*k= [Scene] = Nk [Scene] - Nk [Space] = j L{X)Rk {X)dX+ 8Nk,

где SN*kявляется суммой шумов при визировании сцены и "нулевого" источника.

9а 1

Главная цель измерений состоит в получении абсолютных величин (Вт-м" -ср") энерге-

со

тических яркостей отраженной солнечной радиации Lsw\Scene\=\Lsw(A)dAи инфра-

0

00

красногоаа тепловогоаа излученияаа LLW[Scene]= \LLW(A)dA. При этом последняя величина

о

определяется как разность показаний интегрального канала (канала 3), реагирующего на сумму ьш(л) + LLw(l) и коротковолнового (канал 2), оснащенного фильтром (пластина из кварца), выделяющим только компоненту ьш(Х).

СРРБ работает как компаратор, сравнивающий сигнал Л^[?сеие] с сигналом .Л^[Д*] от некоторого "/"-ого источника в 'Т'-ом канале, интегральная светимость кото-

L (X)

рогоа Lik =\Lik(X)dAи спектр lik(A)=аа У 'хорошо известны.

*жLik

где Rk[lic] = IНк(л)с1Л и Rk[lsc] = Ilsc(l)dA, интегральные относительные чувствительности канала "к" Lik(A) и Lа (А) соответственно.


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1284


Основная концепция оперативной (бортовой) абсолютной калибровки СРРБ была разработана российскими специалистами и технически реализована в циклограмме функционирования и конструкции основного блока калибровки, рабочие образцы которых изготовлялись и поставлялись во Францию для комплектации всех выпущенных моделей СРРБ. Не останавливаясь на детальном описании выбранного принципа калибровки и принятых технических решений, отметим лишь те особенности, которые определяют степень доверия к выходным информационным продуктам Lswи LLW. В данном случае речь идет об алгоритмах и технологии привязки выходных сигналов к абсолютной энергетической шкале и учете влияния взаимодействия функции пропускания канала со спектром излучения визируемой сцены.

Как видно из соотношения (1), погрешность привязки к энергетической шкале определяется точностью знания Цк(Х) и близостью спектров этих источников к спектрам естественных сцен. Применительно к СРРБ на стадии разработки были рассмотрены три типа источников опорных излучений, см. табл.2 и [1, 8, 9].

Таблица 2.

Источники опорных излучений.

Тип источника

Область спектра, мкм

Энергетические яркости интегральные, спектральные

Имитатор абсолютно-черного тела.

4...50

оТ функция Планка В (Л, Т) .

Диффузный экран, освещаемый Солнцем.

0,2...4

Определяются экспериментально, стабильны при особых условиях эксплуатации.

ампа накаливания.

0,5...2,5

Определяются экспериментально, нестабильны.

Как видно из табл.2, единственным источником, для которого интегральное излучение (при близких к 1 величинах излучательной способности) аналитически описывается через легко контролируемую температуру, является имитатор абсолютно-черного тела (АЧТ). Спектр ИК излучения на верхней границе атмосферы близок к спектру серого тела при некоторой эффективной температуре.

Даа Rk\BU,310K)]1+ооо2

Расчетыаа показывают,аа что отношение к1( ------- fежитаа в пределах 1 _0008 дляаа всех

RALLwScene\

возможных сцен (лес + облачность, море +облачность и т.п.).

Аналогичная ситуация имеет место и для отраженного солнечного излучения, когда в качестве опорного источника используется диффузный экран, освещаемый прямым солнечным светом. Именно эта идея была заложена в первоначальный проект СРРБ. Однако, для КА "Метеор-3", орбита которого прецессирует относительно направления на Солнце, этот способ оказался малоэффективным. Был найден и реализован метод бортовой калибровки, опирающийся на основной источник в виде АЧТ и промежуточный в виде лампы накаливания. В частности, был создан сдвоенный источник на базе сверхминиатюрных ламп софитного типа с использованиемаа фоконно-волоконных


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1285


элементов, для которого отношение светимостей 22^ = а остается постоянным в тече-

ние всего времени эксплуатации прибора. Соответствующие алгоритмы получения величин LLWи Lswдолжны иметь вид:


^LW

т_ J Lаа дгг__________ jаа ' 4 VBB Jа f,4

Ы;[ьтБсепе]аа R3[lm] N'3[BB3R3[LLWScene]


N*2 [Scene] (N31l2"3

bsw a , т* Гт 1аа , T

N2[L22Jаа N

жN3

gT3\

L23 J)а R3[1bbJа R 2 U 22 J

BB3

R23[123jR2[1SceneJ

Здесь jV30"[Z23]-jV30#[Z23] означает сигнал за счет светимости источника, а не его темпера-

туры, N;[Scene] = N3[Scene]-AN2[Scene]=N;[LLW],TW А = ^\ = ^-^\^^\.

Не останавливаясь на описании способов количественной оценки параметров а, А и соответствующих отношений интегральных чувствительностей, укажем, что исследованию этой метрологической проблемы было уделено значительное внимание, в том числе при проведении предполетной калибровки по Солнцу [31-33] . В обобщенных материалах анализа наземных калибровок [29,30] приведены значения этих констант.

Основные задачи космического мониторинга составляющих РБЗ с помощью

СРРБ

Изменения РБЗ, в основном, связаны с вариациями характеристик облачного покрова. Разность величин РБЗ при наличии облаков и в условиях некоторой идеальной безоблачной сцены получила название вынуждающее воздействие облаков на радиацию (cloud-radiative forcing) или проще Ч радиационное влияние облачности (РВО). Оптически толстые облака сильнее отражают коротковолновое излучение, по сравнению с более темными объектами на земной поверхности при отсутствии облаков. При этом меньше нагреваются земная поверхность и атмосфера, так что в климатическом плане увеличение количества оптически толстых облаков должно приводить к похолоданию.

Интенсивность собственного теплового излучения облаков изменяется в зависимости от их температуры и оптической толщины, которая естественным образом связана с общей толщиной облачной системы. Температура верхней границы облаков почти всегда ниже температуры земной поверхности. Холодная верхняя граница облака уменьшает поток ДВ излучения, формируемого более теплой подстилающей поверхностью, т.е. энергия захватывается облачной системой, не давая тепловому излучению уходить непосредственно в космос, как это происходит при безоблачных условиях. Захваченная таким образом энергия увеличивает температуру системы " атмосфера - земная поверхность" до тех пор, пока уходящее в космос ДВ излучение не обеспечит достижение нового баланса с приходящим солнечным излучением. Процесс захвата, названный парниковым эффектом, в таком упрощенном понимании должен приводить к климатическому нагреванию Земли. В реальности этот процесс значительно сложнее. Например, наличие мощных конвективных облаков не обязательно приводит к существенному нагреванию или выхолаживанию системы вследствие того, что присущий им


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1286


достаточно большой парниковый эффект уравновешивается высокими значениями альбедо [23].

Кроме того, наличие большого числа обратных связей в климатической системе не позволяет сделать однозначные выводы относительно воздействий перечисленных и других факторов нагревания/охлаждения системы. Одним из таких факторов является сжигание ископаемого топлива и соответствующее высвобождение малых газовых примесей, в частности, парниковых газов (углекислый газ), что может иметь существенные долговременные климатические последствия. Потенциально изменениям климата способствуют также изменения землепользования с усилением распашки почв и сведение лесов (процесс обезлесивания). Эти новые факторы приводят к дополнительным неопределенностям в проблеме предсказуемости изменений климата.

Тем не менее, как отмечено выше, основные неопределенности климатических моделей обусловлены эффектом РВО. При этом пока нет однозначного ответа на вопросы: луменьшат или увеличат глобальное потепление повышенные значения балла облачности, в более теплом климате будет больше или меньше облаков в сравнении с современным, как будет воздействовать в целом парниковый эффект атмосферных газов, аэрозоля и облачности на климатическую систему и т.д. [44,45].

Наряду с получением новых знаний по перечисленным вопросам научные приоритеты программы спутникового мониторинга РБЗ включают исследования долговременной изменчивости климата; предсказуемости изменений климата на временных масштабах от отдельных сезонов до межгодовых; влияния природных стихийных бедствий на климат.

В плане предсказуемости изменений климата на масштабах от сезонных до межгодовых обычно исследуют ярко выраженные аномалии распределения облачности в тропических широтах Тихого океана. Здесь речь идет об известном явлении Эль-Ниньо/Южное Колебание (ЭНЮК), когда отчетливо видны усиленные процессы глубокой конвекции в восточной части тропических широт Тихого океана, в сравнении с более безоблачными условиями в западной части этих же широт. Одна из задач космического мониторинга с помощью СРРБ (или другой аналогичной аппаратуры) - обнаружение аномалий РБЗ и его ДВ компонента и исследование их связей с упомянутым явлением.

Измерения аппаратуры СРРБ и CERES [44] обеспечивают получение глобальных данных, необходимых для оценки радиационных эффектов и воздействий на климат таких природных явлений, как извержения вулканов, наводнения и засухи. Известно, что вулканическая активность имеет существенное влияние на короткопериодные изменения климата вследствие выбросов огромных масс газов в стратосферу при их извержениях с последующим формированием специфических аэрозольных слоев, которые остаются в атмосфере в течение нескольких лет.

Данные измерений ERBE позволили зафиксировать аномалии радиационных потоков после извержения вулкана Пинатубо на Филиппинах в 1991 году. Частицы атмосферного аэрозоля изменяли РБ вследствие более значительного отражения от них солнечного излучения в космическое пространство. Было показано, что результирующее выхолаживание атмосферы и земной поверхности привело к понижению средней глобальной температуры на 0.5-1.0С [29].

Определение РБ земной поверхности по данным аппаратуры СРРБ и CERES способствует пониманию трендов происходящих изменений земных покровов, биологического разнообразия и сельскохозяйственного производства. В частности, оцениваются


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1287


изменения альбедо поверхности суши и ее ДВ излучения, что является косвенным показателем таких процессов, как опустынивание.

С учетом сказанного конкретные цели и задачи программы наблюдения составляющих РБЗ с помощью СРРБ формулируются следующим образом:

  1. нахождение изменений в РБ системы земная поверхность-атмосфера;
  2. исследование влияния систематических (суточный и сезонный) циклов в приходящей энергии Солнца на изменения параметров и свойств облаков (их общего количества, высоты, оптической толщины) и соответствующие изменения РБ;
  3. уточнение физических моделей облаков и РВО.

Данные измерений аппаратуры СРРБ и CERES должны также прояснить ряд вопросов, касающихся использования характеристик облачности в моделях климата, см. [14, 15, 35]. Изменения РВО определяют знак и величину обратной связи радиации и облачности при климатических изменениях, поэтому параметр РВО должен адекватно воспроизводиться в модели общей циркуляции (МОЦ) для текущего климата [13]. Задача адекватной оценки РВО весьма сложна, поскольку этот параметр отражает результирующий эффект многих различных процессов, которые приводят к возникновению облаков с различными радиационными эффектами. Мгновенные и среднемесячные радиационные потоки на ВГА есть результат сложного взаимодействия многих приповерхностных и атмосферных процессов. Вследствие комплексного воздействия на перенос излучения характеристик облачности [19], газового состава и стратификации атмосферы [11, 14, 38] невозможно осуществить прямой мониторинг климатических изменений только специализированными измерениями РБЗ. В настоящее время активно обсуждается вопрос, достаточно ли существующей точности измерений составляющих РБ для мониторинга возможного дисбаланса полных потоков [39, 44]. К примеру, оцененное потепление океана, начиная с 1950 г., соответствует изменению полного среднего потока (на уровне поверхности) порядка 0.3 Вт/м [26]. Однако другие крупномасштабные параметры, такие как меридиональное распределение среднезональных потоков радиации, безусловно, могут быть отслежены с помощью наблюдений и экспериментов типа СРРБ. При этом необходимо иметь длительный непрерывный набор данных измерений РБЗ для обнаружения и отбора типичных климатических изменений, включающих сильные явления Эль-Ниньо или Ла-Нина, а также другие значительные возмущения, обусловленные, к примеру, аномальными муссонами или извержениями вулканов. Последнее важно в связи с необходимостью оценки чувствительности МОЦ по отношению к широкому спектру климатических условий. Перечисленные аргументы учитывались при принятии решения о реализации проекта СРРБ.

Программа создания СРРБ предусматривала обеспечение широкополосных измерений потоков KB и ДВ радиации с пространственным разрешением, близким к разрешению приборов ERBE и CERES. Для более надежного детектирования облачных/безоблачных условий в сканирующий радиометр СРРБ были введены два узкополосных канала (№№ 1-4) [12]. Различные применения данных измерений в вспомогательных каналах описаны в [16, 17, 27, 40].

Основные научные результаты

Главной задачей миссии долговременного мониторинга составляющих РБЗ является детектирование очень слабых климатических сигналов на фоне естественной внут-ригодовой и межгодовой изменчивости. В связи с этим вопросы адекватной обработки


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1288


данных и оценки достоверности выходной информации приобретает первостепенное значение. В частности, необходима взаимная калибровка (кросскалибровка) данных различных приборов, на основе которой строится единый временной ряд наблюдений за составляющими РБЗ.

Эксперимент по одновременному получению данных СРРБ/Ресурс и CERES-TRMM позволил выполнить взаимную калибровку измерений этих двух типов аппаратуры. Аппаратура CERES включалась в наиболее благоприятные для сравнения с данными СРРБ/Ресурс периоды на нескольких смежных витках. Азимут сканирования аппаратуры CERES при этом разворачивался таким образом, чтобы получить параллельные сканы для двух приборов. Это было необходимо для адекватного сравнения KB радиации, измерения которой чувствительны к зенитному углу солнца, зенитному углу визирования и относительному азимуту между спутником и солнцем. С использованием кросскалибровки [21] установлено, что радиация в KB диапазоне спектра согласуется с точностью 1.5% 1% (95% уровень доверия), а радиация в ДВ диапазоне спектра с точностью 0.7% 0.1% для дневного времени и 0.5% 0.1% для ночного времени суток. В KB диапазоне спектра такая хорошая согласованность свидетельствует о соответствии методик калибровок и спектральной коррекции для двух типов аппаратуры. В ДВ диапазоне спектра хорошая согласованность измерений для дневного и ночного времени суток также подтверждает правильность выбора и оптимальность процедур абсолютных калибровок. В дополнение к этому, хорошее соответствие сравниваемых ночных и дневных данных показывает, что методики получения ДВ радиации из измерений полной и KB радиации для дневного времени суток как для СРРБ так и для CERES полностью адекватны.

В климатических исследованиях важную роль играют среднемесячные региональные (усредненные по географическим ячейкам 2,5х2,5 по широте и долготе) оценки потоков. Ввиду специфики пространственно-временного распределения измерений составляющих РБЗ к указанным оценкам следует подходить с особой осторожностью. Первоначально нужно максимально точно оценить ошибки определения среднемесячных значений в имеющихся временных выборках. Обработка данных СРРБ [42], подобно ERBE, при расчете среднемесячных значений учитывает пропущенные данные. К примеру, в ДВ диапазоне спектра потоки экстраполируется и интерполируется для всех пропущенных часов. Кроме того, существует две методики вьшисления среднемесячных значений. Первая из них или месячные региональные средние по дням (MDM) учитывает все средние потоки за сутки, а вторая или месячные региональные средние по часам (МНМ) учитывает только те дни, когда было хотя бы одно ДВ измерение. Разница между результатами применения этих методик будет увеличиваться с увеличением количества дней без измерений. Разница между MDM и МНМ для глобальных и тропиче-ских (20 ю.ш. - 20 с.ш.) ДВ потоков составляет соответственно менее чем 0.5 и 1 Вт/м (табл.3). При этом для региональных средних самое большое среднеквадратичное от-клонение (СКО) наблюдается для января (12 Вт/м ) и сравнительно малые для февраля, марта 1999 г.


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1289


Таблица 3. Статистические характеристики разности величин между месячными региональными средними по дням и месячными региональными средними по ча-

сам для ДВ потока (Вт/м ).

Глобальное Среднее

Тропическое среднее

ско

Ноябрь 1998

0.4

0.1

4.5

Декабрь 1998

0.3

0.8

5.9

Январь 1999

-0.3

-0.7

12

Февраль 1999

0.0

0.1

1.6

Март 1999

0.0

0.1

2.5

Межгодовые изменения глобальных среднемесячных потоков в KB и ДВ диапазоне спектра относительно малы и не имеют заметных трендов. Эти межгодовые (и межаппаратурные) изменения в основном не превосходят 5 Вт/м для обоих спектральных диапазонов. Согласно [41] наиболее заметной особенностью является сдвиг на 2-3 Вт/м в уходящей ДВ радиации между данными NOAA-9 и NOAA-10 в период эксперимента ERBE. Измерения ERBS/NOAA-10 лучше согласуются с измерениями СРРБ/Метеор и дают более равновесный радиационный баланс. Измерения СРРБ/Ресурс дают немного больший, по сравнению с измерениями другими приборами, уходящий ДВ поток, но этот сдвиг не превышает 1% и находится в пределах ошибок калибровки и обработки данных. В KB диапазоне спектра сдвиг отраженного потока имеет противоположный знак, но с большей величиной (до 6% между СРРБ/Метеор и СРРБ/Ресурс в январе). Поэтому радиационный баланс на ВГА неплохо согласуется с предыдущими измерениями ERBE и СРРБ/Метеор.

Рассмотрим теперь только тропическую зону (20 ю.ш. - 20 с.ш.), где возможны сравнения межгодовой изменчивости по наборам данных ERBE, СРРБ и CERES-TRMM. Это сравнение представлено на рис. 2, где приведены также данные наблюдений NOAA OLR (Outgoing Longwave Radiation, или уходящая длинноволновая радиация, кратко УДР), начатые еще в 1974 г. Интерполированные данные OLR строятся на основе ежедневных (два раза в сутки) измерений ИК-излучения аппаратурой AVHRR спутников серии NOAA в Центре диагностики климата (NOAA-CIRES Climate Diagnostics Center, США). Детали процедуры интерполяции данных OLR изложены в работе [28].

По данным NOAA OLR величины УДР занижены примерно на 10 Вт/м , по сравнению с данными других приборов РБЗ. Отметим также скачок в сентябре 1994 г., соответствующий переходу от ИСЗ NOAA-11 к ИСЗ NOAA-12 [43]. Это обстоятельство иллюстрирует ограничения использования узкоканальных радиометров для оценки долговременных изменений уходящего ДВ потока. Тем не менее, данные NOAA-OLR пригодны и весьма полезны для изучения кратковременных изменений. В частности, данные OLR подтверждают согласованность измерений CERES-TRMM и СРРБ/Ресурс. Сравнительно большая разница (около 5 Вт/м ) между тропическими среднемесячными значениями по данным обоих приборов хорошо согласуется с изменениями NOAA-OLR. Эта разница возможно обусловлена явлением перехода от Эль-Ниньо к Ла-Нина между 1998 и 1999 гг. Напротив, разница между данными ERBE, NOAA-9 и NOAA-10, не


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1290


имеющая аналога в серии NOAA-OLR, подтверждает возможные проблемы с калибровкой и обработкой данных при определении значений ДВ радиации.

270





ERBS

!аа ERBS

iаа NOAA-10

iNOAA-9 i

260 4!

Н

И

ы

о н о С


265 - +

255

245 - жж

240 - жж

250


|аа СРРБ I Метеора j


cppb

Ресурса j T'CERES iTRMMаа I


1986аа 1988 1990аа 1992 1994аа 1996аа 1998аа 2000

Рис. 2. Среднемесячные значения уходящего длинноволнового потока излучения, усредненные для тропической зоны (20 юлы.- 20 с.ш.), по данным экспериментов ERBE, CERES и СРРБ, а также по данным измерений NOAA-OLR.

Исследование [45] показывает хорошую взаимную согласованность данных сканеров ERBS, СРРБ/Метеор и CERES-TRMM, а также интересную особенность - рост уходящего ДВ потока в тропическом поясе, особенно, после 1991 г. Первоначально явление аномального роста ДВ потока в экваториальной зоне было отмечено в работе [18]. Последующий анализ всех имеющихся данных о составляющих РБЗ, полученных в разное время с помощью различных космических систем, в том числе и СРРБ, подтвердил рост ДВ потока в тропиках. Особенно очевидным это явление стало после реконструкции эволюции пространственных характеристик длинноволнового компонента РБЗ с учетом точности всех имеющихся в наличии данных [6]. Реконструированный временной ряд уходящей ДВ радиации в тропиках за последние 18 лет показан на рис.3


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1291


ERBE SC ERBE WN СРРБ Метеор : CERES TRMM

СРРБ Ресурс CERES Terra

Восстановленные данные УДР - Тренд

Эль-Пи HL о 91/92

92 93 Год

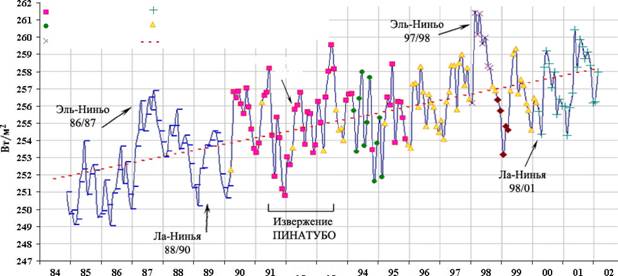

Рис. 3 Реконструированный временной ход длинноволновой составляющей радиационного баланса Земли в экваториальной зоне ( 20) за последние 18 лет и основные аномальные природные явления за этот период

Впервые на основе анализа точности измерений составляющих РБЗ был выявлен аномальный рост (более чем на 7 вт/м ) УДР в экваториальном поясе Земли, начиная уже с середины 80-х годов. Этот климатический сигнал может являться одним из доказательств последствий наблюдаемого в настоящее время глобального потепления. Особенно интересным является тот факт, что при явном росте ДВ потока пока не было выявлено достоверных (с достижимой точностью современных измерений) изменений полного РБЗ. Последнее может быть объяснено только соответствующим уменьшением уходящего KB потока. Данные, приведенные на рис. 4, со всей очевидностью демонстрируют этот факт. На рисунке более ранние данные маркированы светлыми тонами, а более поздние - темными. Из данных рис. следует, что за весь период абсолютных из-мерений составляющих РБЗ при росте УДР более чем на 7 вт/м соответствующее уменьшение УКР составило только около 5 вт/м . Дальнейшая проверка существования радиационного дисбаланса земной климатической системы является одной из основных текущих задач космического мониторинга РБЗ.

Согласно данным наблюдений энергетический баланс в тропиках (20 с.ш. 20 ю.ш.) существенно изменился за прошедшие два десятилетия, что отчасти можно объяснить особенностями аномальных природных явлений, происходивших в это время и отчетливо прослеживаемых на временном ходе ДВ потока: извержение вулкана Пинатубо, аномально теплые периоды Эль-Ниньо и аномально холодные периоды Ла-Нина в тропических широтах Тихого океана. Есть основания считать, что за 1990-е годы энергия, которая излучалась в тропических широтах, несколько возросла. Отраженное солнечное излучение уменьшилось при этом менее значительно, так что результирующие потери энергии в тропиках за эти годы заметно отличались от предшествующих. Неясно, однако, являются ли эти изменения индикатором долгопериодных трендов или естественными флуктуациями системы.


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1292


10


толь

"2002

ж2000

Д|

1995

1990

10

1985 ноябрь

1984

Чг~

-5

10

5 10

УДВ, Вт/м2

Рис. 4 Совместная эволюция аномалий коротковолновой и длинноволновой составляющих РБЗ относительно базового периода 1984-1989 гг.

Одна из высказанных гипотез связывает наблюдаемые изменения баланса энергии в тропических широтах за 1990-е годы со сдвигом в положении и интенсивности конвекции, облачности и крупномасштабной циркуляции атмосферы в тропиках. Другой версией может быть то, что циркуляция атмосферы в тропиках и ее воздействие на глобальный климат изменились за указанное десятилетие таким образом, что события Эль-Ниньо стали более частыми. Остается неясным, что является источником этих изменений. В некоторых моделях предполагается, что более теплый/холодный циклы в акватории Тихого океана могут интенсифицироваться наступающим глобальным потеплением. С другой стороны, наблюдения не противоречат тому, что соответствующие десятилетние вариации амплитуды и частоты появления событий Эль-Ниньо являются частью естественной изменчивости климата. Следует отметить, что изменения в значениях ухо-дящего излучения в тропиках достигают 5 Вт/м и по порядку величины сравнимы с амплитудой изменения баланса радиационной энергии вследствие удвоения содержания углекислого газа в атмосфере.

На основе реконструированных временных рядов составляющих РБЗ были разработаны статистические модели уходящего излучения Земли, позволяющие осуществлять диагностику наиболее существенных изменений в глобальном радиационном поле Земли и давать среднесрочный (до шести месяцев) прогноз основных характеристик излучения [5].


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1293


Ш&иШЁЕт*.-^ ~~^Щ

/аа жа /<^г^j

жЦ**1^' :l^\ "аа жаа "^И- ^ч

\аа \а \ 'аа J

^^- >ча \ *


Щ^ш^^а Iаа Iаа Iа Iаа Iаа I :

IS 1TDа Ша Ш ?15 ?1й № SQ Ml


ж-Iа Iа Iа 1-я

-15 --10а -5аа а 5аа HD


Рис. 5 Региональные потоки (Вт/м ), усредненные за январь, февраль и

март 1999 г., (слева) и аномальные относительно средних для ERBE и

СРРБ/Метеор для тех же месяцев за период 1985-1989 и 1994-1995 гг.

(справа): для длинноволнового (вверху), коротковолнового (в середине) и

радиационного баланса (внизу).

Средние региональные (2.5 х 2.5) потоки и РБ для зимы 1999 г. (январь, февраль и март) показаны на рис.5, вместе с аномалиями относительно средних по данным сканера ERBE (1984-1989) и СРРБ/Метеор (1994-1995) для тех же месяцев. Усреднение данных для этих трех месяцев уменьшает ошибку, возникающую из-за пропуска данных. Радиационное влияние облачности на величины KB, ДВ потоков, а также РБ для этого периода показаны на рис.6.

Для ДВ потока незначительная положительная глобальная аномалия, упоминае-мая выше, образовалась в результате аномалий, больших чем +10 Вт/м , распределенных по всему Земному шару с максимумом значений над тропическим поясом и, в частности, над Индийским океаном и западной частью Тихого океана. Сильные отрицательные аномалии соответствуют в основном конвективной облачности в экваториальной зоне с максимумом значений над северной частью Австралии и Индонезией. Самые большие аномалии, таким образом, соответствуют увеличению конвекционной активности над Индонезийским регионом, что увеличивает ДВ сигнал над Индийским океаном, западной частью Тихого океана и Китаем. Эти особенности, также представленные на


Электронный журнал ИССЛЕДОВАНО В РОССИИ


1294



Оа 1Q2QK403]a0 7DS0

-7Dа -3D -5D -4Qа -Ща -3Qа -Юа Qа 10


^аа I I I I 1^=сз

-15 -IDа -5а Qаа 5аа IDа 15



1Ч"IPpS--- Vj7 --- ч&Чу.


^"^

5*^" * \аа ^4

АёЛ

^u^^.

ж& \

nLIA

w

" *

riT'i

\jf.

11аа /*а жа s


Iаа Iаа Iаа F

Рис. 6 Региональные значения параметра радиационного влияния облачности (Вт/м ), усредненные за январь, февраль и март 1999 г. (слева) и аномальные относительно средних для ERBE и СРРБ/Метеор для тех же месяцев за период 1985-1989 и 1994-1995 гг. (справа): для длинноволнового потока (вверху), коротковолнового (в середине) и радиационного баланса (внизу).

карте радиационного влияния облачности на ДВ поток (рис. 6), связаны с явлением Ла-Нина зимой 1999 г. Для региона в окрестности Индонезии эта аномалия ассоциируется с положительными и отрицательными радиационными возмущениями до 20 Вт/м в ДВ потоках. Для KB потоков картина похожа, но противоположна по знаку. Максимум положительной аномалии (в 1999 г.) располагался западнее Австралии. Это предполагает большое количество облаков низкого уровня (малое влияние в ДВ области) на востоке Индийского океана, ассоциирующегося с малым количеством на западе. Похожая картина также наблюдается в южной части Атлантического океана западнее Намибии и над восточной частью Тихого океана западнее Китая. Это может соответствовать усилению KB эффекта охлаждения облаков на восточной границе и усилению KB поглощения на западной границе южной части океана в зимний период 1999 г. Часть этих аномалий, тем не менее, может быть связана с ограниченными временными рамками данных, получаемыми с КА Ресурс, (10 ч. 15 м., солнечно-синхронная орбита) по сравнению с данными, получаемыми с прецессионных орбит КА Метеор и ERBS. Слоисто-кучевые об-


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1295


ака имеют максимум покрытия земной поверхности на восходе и минимум на закате солнца, обуславливая тем самым завышение оценки альбедо при измерениях с солнечно-синхронного утреннего спутника. Это известная проблема и уже предложены различные решения по улучшению модели дневной коррекции [20, 37]. Для РБ и радиационного влияния облачности также присутствует аномалия общего охлаждения на восточных границах Индийского, Тихого и Атлантического океанов. Как следует из ранее проведенных исследований [22], РВО уменьшается над экваториальным регионом из-за частичной компенсации KB охлаждения и относительно сильного ДВ нагревания верхнего слоя высоких (холодных) конвективных облаков. Как и для ДВ и KB потоков на ВГА, аномалия в радиационном балансе (рис. 4) очень похожа на аномалию рис. 6.

Возможности использования данных РБЗ для изучения из космоса природных стихийных бедствий, в том числе и для анализа катастрофических наводнений рассмотрены [2-4]. Примером стихийного бедствия является период аномальных осадков, вызвавших катастрофические наводнения в Китае летом 1998 г, и как следствие, большое количество жертв и разрушений. Одной из причин аномальных осадков, и как следствие, тяжелейших наводнений, является сбой муссона в юго-восточной Азии, - отклик на сильнейший климатический сигнал Эль-Ниньо 1998 г. В этой связи на основе созданных баз данных, включающих, помимо составляющих РБЗ, синхронную информацию об аномальных осадках, основных характеристиках тайфунов, ураганов и других аномальных явлений, были начаты работы по созданию информационных моделей индикаторов природных стихийных бедствий методами космического мониторинга [3,4].

Заключение

Результаты проведенных исследований можно суммировать следующим образом:

1)аа Совместными усилиями ученых России, Франции и Германии создана ап

паратура СРРБ, обеспечившая надежные измерения радиации и позволившая сравнить

оценки компонент о РБЗ на основе узкополосных (в видимой и инфракрасной областях

спектра) и широкополосных измерений излучения. Достижения в аппаратурной реали

зации СРРБ могут быть использованы при анализе ошибок, возникающих в результате

использования для мониторинга РБЗ и оценки влияния на него облачности только узко

полосных измерений действующих метеорологических спутников.

2) Широкополосные измерения СРРБ/Метеор и СРРБ/Ресурс, демонстрируют хо

рошую согласованность с раннее произведенными измерениями составляющих РБЗ (в

рамках проекта ERBE). Установлено хорошее количественное соответствие данных из

мерений СРРБ/Ресурс и CERES -TRMM (путем прямого сравнения измерений во время

их одновременного функционирования).

3) Высокая точность измерений радиации аппаратурой СРРБ/Метеор и

СРРБ/Ресурс дает возможность проведения исследований, связанных с решением раз

личных климатических и прогностических задач [2-6, 25]. Эти измерения могут быть

использованы как дополнение при анализе данных уже проведенных полевых экспери

ментов, типа INDOEX [36] в период отсутствия данных других сканеров о составляю

щих РБЗ. Набор данных СРРБ/Ресурс дает уникальную возможность исследования ре

гиональных радиационных аномалий в зимний период 1999 г., в частности исследования

фазы Ла-Нина Южного Колебания.

4)а В результате реализации проекта СРРБ создана научно-методическая основа

построения статистических моделей уходящего излучения Земли, позволяющих

осуществлять диагностику наиболее существенных изменений в глобальном


Электронный журнал ИССЛЕДОВАНО В РОССИИ 1296


ствлять диагностику наиболее существенных изменений в глобальном радиационном поле Земли и давать среднесрочный (до шести месяцев) прогноз основных характеристик излучения. Данные спутниковых наблюдений РБЗ подтверждают пригодность предлагаемых моделей для описания среднемноголетнего и аномального режимов атмосферной циркуляции в различных регионах Земли. Подтверждена возможность предсказуемости особенностей глобального изменения климата на основе сохранения знака локальных аномалий, что позволяет оценивать тенденции сохранения некоторых типичных конфигураций атмосферных процессов. Одним из таких примеров служит атмо-сферно-океаническое явление ЭНКЖ.

  1. Данные наблюдений свидетельствуют, что энергетический баланс в тропиках (между 20 с.ш. и 20 ю.ш.) существенно изменился за прошедшие два десятилетия. В 1990-е годы энергия, которая излучалась в тропических широтах, существенно возросла. Отраженное KB излучение уменьшилось менее значительно, так что результирующие потери энергии в тропиках за эти годы заметно отличались от предшествующих лет. Остается неясным, однако, служат ли эти изменения индикатором долговременного тренда или являются естественными флуктуациями системы.
  2. Анализ нового реконструированного ряда наблюдений за составляющими РБЗ длительностью около двадцати лет подтверждает существование "энергоактивных зон" океана и поверхности суши [7] как зон максимальной межгодовой изменчивости аномалий длинноволнового компонента РБЗ.
  3. Начато создание информационных моделей индикаторов природных стихийных бедствий по данным временных рядов спутниковых наблюдений за составляющими РБЗ. На основе данных СРРБ/Ресурс были продемонстрированы новые возможности анализа таких чрезвычайных ситуаций, как катастрофические наводнения в Китае летом 1998 г. Получены предварительные результаты по возможности прогнозирования активности ураганов и тайфунов на основе анализа аномалий составляющих РБЗ, связанных с естественными осцилляциями климата, в первую очередь с такими как Северо-Атлантическое колебание и ЭНЮК.

итература

  1. Васильев Г.П., Пахомов Л.А. 1991: Способ калибровки радиометра по Солнцу и устройство для его осуществления. Авторское свидетельство № 1679209.
  2. Головко В.А., Козодеров В.В. Радиационный баланс Земли: новые приложения для изучения природных стихийных бедствий из космоса. Ж. "Исслед. Земли из космоса", 2000, Nl,c.c. 26-41.
  3. Головко В.А., Кондранин Т.В., Овчинников С.К. Информационная модель индикаторов природных бедствий для анализа последствий явления Эль-Ниньо по данным временных рядов спутниковых наблюдений радиационного баланса Земли. Труды 3-ей Международной научно-технической конференции. Космонавтика, радиоэлектроника, геоинформатика. Рязань 6-8 сентября 2000 г., с. 300-303.
  4. Головко В.А., Кондранин Т.В Статистическая модель аномальных природных явлений в динамически неустойчивой климатической системе по данным космических наблюдений. Записки Горного института. Экология и рациональное природопользование. Санкт-Петербург, 2003 (в печати).
  5. Головко В.А., Кондранин Т.В Статистические модели временных рядов характеристик поля уходящего излучения Земли по данным космических наблюдений. Электронный журнал "Исследовано в России", 15, стр. 147-152, 2003 г.

Электронный журнал ИССЛЕДОВАНО В РОССИИ 1297


  1. Головко В.А., Овчинников С.К. Реконструкция эволюции пространственных характеристик длинноволнового компонента радиационного баланса Земли за весь период целевых космических наблюдений. "Исследовано в России", 2003 (в печати).
  2. Марчук Г.И., Кондратьев К.Я., Козодеров В.В. и др. Энергоактивные зоны: концептуальные основы. Часть П. Итоги науки и техники, серия "Атмосфера, океана, космос -Программа "Разрезы", том 11. 1989. М.: Изд-во ВИНИТИ. 368 с.
  3. Пахомов Л.А., Васильев Г.П. 1988:Диффузный рассеиватель. Авторское свидетельство №1616295.
  4. Пахомов Л. А. и др. 1990: Имитатор черного тела. Авторское свидетельство №1451629.
  5. Barkstrom B.R., Harrison E.F., Smith G.L., Green R, Kibler J, Cess RD, and the ERBE Science Team, 1989: Earth Radiation Budget Experiment (ERBE) archival and April 1985 results. Bull. Amer. Meteor . Soc, 70, 1254-1262.
  6. Bony, S., and J.-Ph. Duvel, 1994: Influence of the vertical structure of the atmosphere on the seasonal variation of precipitable water and greenhouse effect, J. Geophys. Res., 99, 12963-12980.
  7. Briand, V., CJ. Stubenrauch, W.B. Rossow, A. Walker, and R. Holz, 1997 : Scene identification for ScaRaB data: the ISCCP approach, in Satellite Remote Sensing of Clouds and the Atmosphere (ed. J.D. Haigh), SPIE, 242-252.
  8. Cess, R.D., and Coauthors, 1990: Intercomparison and interpretation of climate feedback processes in 19 atmospheric general circulation models, J. Geophys. Res., 95, 16601-16615.
  9. Charlock T.P., and V. Ramanathan, 1985: The albedo field and cloud radiative forcing produced by a general circulation model with internally generated cloud optics, J. Atmos. Sci., 42, 1408-1429.
  10. Coakley, J.A. and D.G. Baldwin, 1984 : Towards the objective analysis of clouds from satellite imagery data.. J. Climate Appl. Meteor., 23, 1065-1099.
  11. Duvel, J.-Ph., S. Bouffies-Cloche and M. Viollier, 2000: Determination of Shortwave Earth Reflectances from visible radiance measurements: Error estimate using ScaRaB data J. of Appl. Meteor.
  12. Duvel, J.-Ph., and P. Raberanto, 2000 : A geophysical cross-calibration approach for broadband channels: Application to the ScaRaB experiment, J. Atmos. Oceanic Technol.
  13. Duvel J.-Ph., M. Viollier, P. Raberanto, R. Kandel, Haeffelin M., L.A. Pakhomov, V.A. Golovko, J. Mueller, R. Stuhlmann, and the International ScaRaB Scientific Working Group (ISSWG), 2000: The ScaRaB-Resurs Earth Radiation Budget Dataset and first results, Bull. Amer. Meteor. Soc, Vol. 82, No.7, 1397-1408.
  14. Fouquart, Y., J.C. Buriez, M. Herman, and R.S. Kandel, 1990 : The influence of clouds on radiation: a climate-modeling perspective. Rev. Geophys., 28, 145-166.
  15. Haeffelin, M., R. Kandel, С Stubenrauch, 1999: Improved diurnal interpolation of reflected broadband observations using ISCCP data, J. Atmos. Oceanic Technol., 16, 38-54.
  16. Haeffelin, M., B. Wielicki, J.-Ph. Duvel, K. Priestley, and M. Viollier, 2001: Intercalibration of CERES and ScaRaB Earth radiation budget datasets using temporally and spatially collocated radiance measurements. Geophys. Res. Let, 28, 167-170.
  17. Harrison, E.F., P. Minnis, B.R. Barkstrom, V. Ramanathan, R. D. Cess and G. G. Gibson, 1990: Seasonal variation of cloud radiative forcing derived from the Earth Radiation Budget Experiment,/. Geophys. Res., 95, 18687-18703.
  18. Hartmann D.L., Climate Change: Tropical Surprises, Science, 2002, 295,: 811-812.
  19. Kandel R., M. Viollier, P. Raberanto, J.-Ph. Duvel, L.A. Pakhomov, V.A. Golovko, A.P. Trishchenko, J. Mueller, E. Raschke, R. Stuhlmann, and the International ScaRaB Scientific Working Group (ISSWG), 1998 : The ScaRaB Earth Radiation Budget Dataset, Bull. Amer. Meteor. Soc, 79, 765-783.

Электронный журнал ИССЛЕДОВАНО В РОССИИ 1298


  1. Kozoderov V.V., and V.A. Golovko, 1999: Interpretation and analysis of the Earth Radiation Budget components from space. "The Third International Scientific Conference on the Global Energy and Water Cycle". Beijing, China, 16-19 June, 173-174.
  2. Levitus, S., J.I. Antonov, T.P. Boyer and С Stephens, 2000 : Warming of the world ocean. Science, 287, 2225-2229.
  3. Li, Z. and A. Trishchenko, 1999: A study towards an improved understanding of the relationship between visible and shortwave albedo measurements. J. ofAtmos. and Oceanic Tech., 16, 347-360.
  4. Liebmann, В., and С A. Smith, 1996: Description of a complete (Interpolated) Outgoing Longwave Radiation Dataset, Bull. Amer. Meteor. Soc.,11, 1275-1277'.
  5. Minnis P., Harrison E.F.,Stowe L.L., Gibson G.G., Denn F.M., Doelling D.R., Smith W.L., 1993: Radiative climate forcing by the Mount Pinatubo eruption. Science, 259, 1411-1415.
  6. Mueller J. 1996: ScaRab Solar Ground Calibration Plan - ScaRab FM2 and Spare Model, GKSS - Forschungszentrum Geesthacht GmbH.
  7. Mueller J., Becker R., Rink H., and Burkert P., 1996: Characterization of the ScaRab Spare Model and ScaRab FM2 in the Solar Spectral Domain. GKSS - Forschungszentrum Geesthacht GmbH.
  8. Mueller J., R. Stuhlmann, R. Becker, E. Raschke, J.-L. Monge, and P. Burkert, 1996: Ground-based calibration facility for the Scanner for Radiation Budget instrument in the solar spectral domain. Metrologia, 32, 657-660.
  9. Mueller, J., R. Stuhlmann, E. Raschke, J. L. Monge, R. Kandel, P. Burkert, and L. A. Pakho-mov, 1993: Solar ground calibration of ScaRaB preliminary results. Passive Infrared Remote Sensing of Clouds and the Atmosphere, D. K. Lynch, Ed., SPIE, 129-139.
  10. Mueller J, R. Stuhlmann, E. Raschke, J. L. Monge, R. Kandel, P. Burkert,and L. A. Pakhomov, 1997: Ground characterization of the Scanner for Radiation Budget (ScaRaB) Flight Model 1. J. Atmos. Oceanic Technol, 14, 802-813.
  11. Ramanathan, V., R.D. Cess, E.F. Harrison, P. Minnis, B.R. Barkstrom, E. Ahmad and D. Hartmann, 1989 : Cloud-radiative forcing and climate: Results from the Earth Radiation Budget Experiment. Science, 243, 57-63.
  12. Ramanathan, V., P.J. Crutzen, J.A. Coakley, A. Clarke, W.D. Collins, R. Dickerson, D. Fahey, B. Gandrud, A. Heymsfield, J.T. Kiehl,J. Kuettner, T. Krishnamurti, D. Lubin, H. Maring, J. Ogren, J. Prospero, P.J. Rasch, D. Savoie, G. Shaw, A. Tuck, F.P.J. Valero, E.L.Woodbridge and G. Zhang. Indian Ocean Experiment (INDOEX), A Multi-Agency Proposal for a Field Experiment in. 16 the IndianOcean. June 1996. C4 publication #162.
  13. Standfuss, C, M. Viollier, R.S. Kandel and J.P. Duvel, 2000: Regional diurnal albedo climatology and diurnal time extrapolation of reflected solar flux observations: Application to the ScaRaB Record. J. of Appl. Meteor.
  14. Stephens, G.L. and T.J. Greenwald, 1991a: The Earth's radiation budget and its relation to atmospheric hydrology 1. Observations of the clear sky greenhouse effect, J. Geophys. Res., 96, 15311-15324, 1991.
  15. Stowe, L. L., Ed., 1988: Report of the Earth Radiation Budget Requirements Review - 1987, NOAA Tech. Rep. NESDIS-41, 103pp.
  16. Stubenrauch, C.J., J.-Ph. Duvel andR.S. Kandel, 1993: Determination of longwave anisotropic emission factors from combined Broad- and Narrow-Band radiance measurements. J. Appl. Met., 32, 848-856.
  17. Thomas, D., J.-Ph. Duvel and R.S Kandel, 1995: Diurnal bias in calibration of broad-band radiance measurements from space, IEEE Transactions on Geoscience and Remote Sensing, 33, 670-683.
  18. Viollier, M., R. Kandel, and P. Raberanto, 1995 : Inversion and space-time averaging algorithms for ScaRaB (Scanner for Earth Radiation Budget) - Comparison with ERBE. Ann. Geophys., 13, 959-968.

Электронный журнал ИССЛЕДОВАНО В РОССИИ 1299


    • Waliser, D.E., and W. Zhou, 1997 : Removing satellite equatorial crossing time biases from the OLR and HRC datasets. J. Climate, 10, 2125-2146.
    • Wielicki,B. A., B. R. Barkstrom, E. F. Harrison, R. B. Lee III, G. L. Smith, and J. E. Cooper, 1996 :.Clouds and the Earth's Radiant Energy System (CERES) : An Earth Observing System experiment. Bull. Amer. Meteor. Soc, 77, 853-868.
    • Wielicki, B. A., T. Wong, D. F. Young, B. R. Barkstrom, R. B. Lee, M. Haeffelin, 1999: Differences between ERBE and CERES tropical mean fluxes: ENSO, climate or calibration? In preprints of the 10th conference on atmospheric radiation, AMS, Boston, MA, (48-51).
         Все научные статьи
