Общая характеристика работы

Актуальность темы

В импульсных и вибрационных технологиях ряда отраслей в качестве технических средств, реализующих низкочастотные (5Ч150 Гц) механические колебания с ускорениями в несколько сотен м/с2, используются механические, пневматические, гидравлические, электромеханические преобразователи возвратно-поступательного движения. В настоящее время в связи со значительными достижениями в отрасли производства новых электронных приборов и электротехнических материалов конкурентоспособность импульсных электромеханических преобразователей во многих технологиях возрастает. Имеются перспективы более широкого их применения за счёт повышения энергетической эффективности, надёжности и, особенно, за счёт технологичности и возможности создания механических сил и ускорений с параметрами, необходимыми для непосредственного воздействия на нагрузку.

При сейсморазведке полезных ископаемых используется технология формирования сейсмических волн источниками мощных механических воздействий на землю (до нескольких миллионов Ватт при создаваемой силе в миллионы Ньютонов). В традиционной технологии применяются взрывчатые вещества, что делает её опасной и экологически вредной. Альтернативная технология, использующая импульсные сейсмоисточники с различными силовыми приводами и способами воздействия на грунт, развивалась многими организациями в нашей стране и за рубежом в 70Ч80-х г. ХХ века. И хотя с её применением себестоимость сейсморазведочных работ была ниже, чем у сейсморазведки с взрывами, составить ей конкуренцию по совокупности параметров в то время новая технология не смогла, особенно в северных регионах. Причина была в низкой эффективности работы сейсмоисточников при необходимой малой скорости воздействия на грунт (до 1.5 м/с). Обозначилась отраслевая проблема - отсутствие импульсного сейсмоисточника, способного составить конкуренцию взрывам и вытеснить экологически вредную и опасную технологию.

Впервые в 1985 г. для решения этой проблемы была предложена концепция сейсмоисточника с мощным короткоходовым импульсным электромагнитным двигателем (МКИЭД), способным работать с высоким КПД при необходимой величине скорости воздействия сейсмоисточника на грунт. МКИЭД способен обеспечить также необходимые стабильность повторения параметров воздействия и возможность управления процессом воздействия.

В электротехнике накоплен большой опыт решения вопросов энергопреобразования, расчёта и практической реализации разнообразных линейных импульсных электрических машин. Важный вклад в решение этих проблем внесли Н.Е. Лысов, А.А. Харкевич, Б.К. Буль, М.А. Любчик, И.И. Пеккер, П.М. Алабужев, Н.П. Ряшенцев, Б.Ф. Симонов, Г.Г. Угаров, В.В. Ивашин и многие другие учёные и специалисты. Тяговые электромагниты широко применяются в приводах электрических аппаратов, молотов и т. д. Однако они имели недостаточные для технологий сейсморазведки импульсную мощность и быстродействие. То есть отраслевой проблеме соответствовала научная - необходимость разработки нового электромагнитного двигателя, способного создавать в течение нескольких миллисекунд указанную большую силу при малой скорости движения якоря. Технологии разработки электромагнитных двигателей с такими параметрами в 80-е не существовало. Не было также необходимых методик их исследования. Так при выполнении расчётов импульсных электромагнитов, функционирование которых непосредственно определяется переходными процессами, следует учитывать насыщение магнитопроводов, диффузный характер распределения магнитного поля по объёму электропроводящих элементов, взаимное перемещение элементов, влияние нагрузки и пр.

Цель диссертационной работы - решение комплексной научно-технической проблемы разработки методов анализа и синтеза МКИЭД, его исследование и практическая реализация на его основе сейсмоисточников, обеспечивающих снижение себестоимости и эксплуатационных затрат, повышение эффективности, экологичности и безопасности сейсморазведочных работ.

Основные задачи исследования

1) Определить параметры элементов сейсмоисточника, позволяющие эффективно использовать механическую энергию его двигателя.

2) Разработать подход к моделированию динамики МКИЭД, ориентированный на многовариантный анализ и синтез. Разработать модели процесса срабатывания электромагнитного двигателя в составе сейсмоисточника. Проверить адекватность моделей. Провести моделирование процесса срабатывания МКИЭД, исследование и оптимизацию конструктивных решений.

3) Разработать конструкцию и технологию изготовления МКИЭД, способного создавать импульсы силы величиной в миллионы Ньютонов и длительностью несколько миллисекунд с высоким КПД электромеханического преобразования.

4) Исследовать особенности энергопреобразования в МКИЭД.

5) Обосновать параметры системы электропитания МКИЭД, обеспечивающей необходимую длительность рабочего хода и позволяющей создавать максимально идентичные механические воздействия на нагрузку.

6) Выдать практические рекомендации по совершенствованию сейсмоисточников с МКИЭД и их диагностике.

Объект исследования - электромагнитная система с импульсной мощностью до нескольких миллионов Ватт и развиваемой в течение нескольких миллисекунд силой в несколько миллионов Ньютонов.

Основной предмет исследования - МКИЭД со специальной системой возбуждения магнитного поля.

Методы исследования

Исследования проведены с использованием фундаментальных основ теории электрических машин и электромагнитного поля, методов решения систем дифференциальных уравнений, теории электрических, магнитных, механических, акустических и тепловых цепей, а также аналогий и дуальности. Для ускорения решения поставленных задач использовались программы MicroCAP, Altium Designer, Elcut, Maxwell. Экспериментальные исследования проводились на уменьшенных и полноразмерных образцах в лабораториях с использованием методов экспериментального исследования электромагнитных систем, а также в полевых условиях на серийных сейсмоисточниках по методикам проведения сейсморазведочных работ.

Достоверность полученных результатов обеспечивается обоснованностью и корректностью принятых допущений, адекватностью используемых математических методов, моделей и алгоритмов, совпадением результатов расчётов одних и тех же процессов различными методами, а также подтверждением их физическими экспериментами на лабораторных и серийных установках. Основные результаты работы критически обсуждались ведущими специалистами ИГД СО РАН, ТГУ, СамГТУ, СГТУ и СКБ сейсмического приборостроения г.Саратов, в сейсморазведочных организациях ГЕОТЕКЦхолдинга и др.

Связь темы диссертации с научно-техническими программами

Работа выполнялись в рамках аналитической ведомственной целевой программы министерства образования и науки РФ "Развитие научного потенциала высшей школы" (2009Ч2011 г.), проекты 2.1.2/7201 и 2.1.2/10010 "Исследование динамики работы и разработка методики проектирования силовых импульсных электромеханических преобразователей энергии специального и общепромышленного назначения", а также федеральной целевой программы "Научные и научно-педагогические кадры инновационной России" (2009Ч2013 г.): проект 1.2.1/П247 "Разработка и создание методики проектирования экологически безопасных невзрывных импульсных источников сейсмического сигнала для сейсмической разведки и интенсификации дебита нефти" и проект 1.2.1/П1361 "Экологически безопасный невзрывной импульсный источник сейсмического сигнала для сейсмической разведки в водной среде".

Научная новизна исследования

1) Разработана новая научная концепция импульсного сейсмоисточника с короткоходовым электромагнитным двигателем, имеющим высокий КПД электромеханического преобразования. Разработан способ воздействия на грунт и выведены аналитические выражения для определения рациональных значений параметров излучателя и пригруза, а также рабочего хода импульсного электромагнитного двигателя, обеспечивающие эффективное использование механической энергии двигателя при создании сейсмических волн.

2) Предложен методический подход к моделированию динамики МКИЭД, ориентированный на многовариантный анализ и синтез. Разработаны методики составления электрических схем замещения электромагнитных систем с магнитосвязанными обмотками и механоакустических систем с частично-упругим ударным взаимодействием нескольких массивных элементов. Разработаны графические и алгоритмические модели для расчёта процесса срабатывания сейсмоисточника с МКИЭД.

3) Разработана технология проектирования МКИЭД с шихтованными из листов электротехнической стали магнитопроводами и системой форсированного возбуждения магнитного поля, обеспечивающая значительное уменьшение длительности его рабочего хода. Определено ограничение максимальных размеров и механической энергии одного электромагнита. Рассчитаны зависимости для определения значений электромагнитных нагрузок. Выведены аналитические выражения для определения соотношений размеров МКИЭД.

4) Получены неизвестные ранее зависимости механической энергии, развиваемого усилия и длительности рабочего хода короткоходового электромагнитного двигателя от неравномерности зазора между якорем индуктором.

5) Доказана перспективность способа возбуждения магнитного поля МКИЭД с близким к постоянному потокосцеплением обмотки при рабочем ходе, обеспечивающего максимальную механическую работу, совершаемую как при равномерном, так и при неравномерном зазоре между якорем и индуктором, а также максимальную идентичность механических воздействий на нагрузку. Выведены аналитические выражения для определения параметров формы импульса тока в обмотке МКИЭД. На основе предложенного алгоритма формирования импульса тока в обмотке разработаны и внедрены реализующие его тиристорно-конденсаторные схемы.

6) Разработана методика диагностики МКИЭД по осциллограммам импульсов тока и потокосцепления.

Новизна полученных технических решений защищена авторскими свидетельствами и патентами.

Практическая ценность и реализация результатов работы

Установленные и проверенные экспериментально зависимости, параметры и соотношения, использованы при разработке конструкций МКИЭД для ряда сейсмоисточников. Применение этих сейсмоисточников позволило повысить эффективность сейсморазведочных работ и уменьшить вред экологии места их проведения, распространить невзрывную сейсморазведку в ранее труднодоступные для неё районы Крайнего Севера.

Разработанные схема конструкции сейсмоисточника, МКИЭД и система возбуждения его магнитного поля, обеспечивающие технологичность, малое энергопотребление и продолжительную автономную работу, могут использоваться при проектировании новых серий сейсмоисточников, а также импульсных и виброимпульсных систем для иных областей промышленности.

С использованием результатов диссертационной работы при участии автора был рассчитан, а затем изготовлен, испытан и внедрён в ВО ИГиРГИ АН СССР г.Куйбышев (г.Самара) экспериментальный образец сейсмоисточника в санном варианте с МКИЭД из двух электромагнитов с общей силой воздействия 4.5Х105 Н. С использованием опыта разработки и эксплуатации этого сейсмоисточника в ходе работ с участием автора было подготовлено и начато серийное производство в Минусинской опытно-методической экспедиции (ныне "Геотехноцентр") ПГО "Енисейгеофизика" электромагнитных сейсмоисточников "ЕнисейЦСЭМ" с силой воздействия 6Х105 Н. С использованием результатов диссертационной работы разработаны и в настоящее время серийно выпускаются электромагнитные сейсмоисточники с силой воздействия до 1.8Х106 Н на санной и колёсной транспортной базе, а также плавающие. Ими оснащены более ста сейсморазведочных партий в стране.

Разработанные методы проектирования и моделирования процесса срабатывания электромеханических преобразователей внедрены в учебном процессе ТГУ в виде пособий и используются в дисциплинах математического моделирования и автоматизированного проектирования.

Апробация работы

Основные положения диссертационной работы докладывались, обсуждались и получили положительные отзывы на: научно-технических семинарах кафедр "Электрические машины", "Электрические аппараты", "Промышленная электроника" и НИЛЦ6 ТГУ (г.Тольятти, 1986Ч2011); всесоюзной научно-технической конференции "Состояние и перспективы развития производства аппаратов низкого напряжения" (г.Дивногорск, 1990); всероссийских научно-технических конференциях "Наука, техника, образование города Тольятти и Волжского региона" (г.Тольятти, 2001) и "Проведение научных исследований в области машиностроения" (г.Тольятти, 2009); международных научно-технических конференциях "Проблемы электротехники, электроэнергетики и электротехнологии" (г.Тольятти, 2004Ч2009); "Автоматизация технологических процессов и производственный контроль" (г.Тольятти, 2006); международной научно-технической конференции "Актуальные проблемы электронного приборостроения" (г.Саратов, 2006); международном научно-техническом конгрессе "Экология и безопасность жизнедеятельности промышленно-транспортных комплексов. ELPITЦ2007" (г. Тольятти); на научно-техническом семинаре в институте горного дела СО РАН (г.Новосибирск, 2008); всероссийских научно-технических конференциях "Успехи современной электротехнологии" и "Геотех. Аппаратурное обеспечение современных технологий геофизических исследований" (г.Саратов, 2009Ч2011); технологических семинарах "Импульсная невзрывная технология и техническое обеспечение сейсморазведки в Восточной Сибири" (респ. Хакасия, пос. Жемчужный, 2008, 2009).

Электромагнитные сейсмоисточники экспонировались на Московских международных салонах инноваций и инвестиций (г.Москва, ВВЦ), на VIII и Х салонах получили дипломы о награждении золотыми медалями.

Публикации

По материалам диссертационной работы опубликовано 60 научных работ общим объёмом приблизительно 62 п. л. В их числе 3 монографии и 21 статья в ведущих рецензируемых изданиях, рекомендуемых ВАК. Получено 6 авторских свидетельств СССР и 5 патентов РФ на изобретение, свидетельство об официальной регистрации программы для ЭВМ. Результаты исследований отражены в 11 отчётах о хоздоговорных НИР (№ ГР 80076634, 01.8.21016404, 01.8.60076674, 01.8.90001409, 01.9.00016386, 01.9.10024052, 01.9.10036388, 01.2.00310351, 01.2.00004375, 01.0.40001567, 01.2.00310350), 2 отчётах о г/б ПНИР (№ ГР 01.9.40002328, 01200959195) и отчёте о проведении фундаментальных исследований в области технических наук № ГР 01.2.00951114.

Основные положения, выносимые на защиту

1) Концепция источника сейсмических волн с интегрированным в его конструкцию МКИЭД с электромагнитами прямоугольной формы и системой форсированного возбуждения магнитного поля. Способ создания сейсмических волн, регламентирующий параметры воздействия на грунт, и рекомендации по выбору параметров излучателя, пригруза и величины? рабочего хода двигателя.

2) Ориентированный на синтез подход к математическому моделированию динамических процессов в МКИЭД. Методики составления схем замещения его подсистем, построенные на основе теории цепей и системы аналогий

3) Графические и алгоритмические модели для численного расчёта процесса срабатывания МКИЭД в составе сейсмоисточника.

4) Зависимости и соотношения параметров конструкции и режимов работы МКИЭД, определяющие достижение требуемых от сейсмоисточника силы и длительности воздействия, а также скоростей и перемещений массивных элементов при высоком КПД электромеханического преобразования энергии.

5) Способ возбуждения магнитного поля МКИЭД и реализующие его схемы, алгоритм их функционирования и форма импульса тока в обмотках, обеспечивающие необходимую длительность заданного рабочего хода.

6) Рекомендации по совершенствованию и диагностике существующих электромагнитных сейсмоисточников и применению приводов с МКИЭД.

Структура и объём диссертации

Основное содержание диссертации изложено в 6 главах на 383 страницах, содержит 165 рисунков, 6 таблиц и список литературы из 182 наименований. В общее количество листов входят 2 приложения на 18 страницах.

Краткое содержание работы

Во введении дано обоснование актуальности темы диссертации, изложены цель, задачи и основные научные результаты, выносимые на защиту, отражены практическая ценность и реализация результатов.

В первой главе определены область применения МКИЭД и требования к ним. В качестве базовой области применения рассматриваются источники механических воздействий на поверхность грунта или воды, используемые в импульсных и вибрационных технологиях сейсморазведки.

Выполнен критический анализ известных сейсмоисточников, их приводов, режимов работы и параметров. Для создания сейсмических волн применяются объёмные или поверхностные деформации грунта. Применение воздействий на поверхность более технологично. Известны силовой (импульсом специального двигателя) и ударныйа способы создания сейсмических волн с поверхности. Силовой способ предпочтителен, так как при нём доступнее управление параметрами воздействия.

Описана специфика нагрузки сейсмоисточника - грунта, в значительной мере определяющей параметры и режим работы его двигателя. Определены требования к параметрам воздействия импульсного источника на грунт [16]. Для решения задач сейсморазведки нефти и газа развиваемая двигателем сейсмоисточника сила f должна составлять 1Х106 Н и более. Она определяет:

- величинуплощади SA контакта излучателя с грунтом:

,аа (1)

где ?y - предел упругой деформации грунта: ?y=(2Ч7) Х105 Па;

- предел vmax скорости движения излучателя:

,а (2)

(vр - скорость распространения продольных волн в грунте, м/с; ?g - плотность грунта, кг/м3), составляет при усреднённых значениях параметров грунта приблизительно 1.5 м/с.

Середина диапазона рациональных длительностей воздействия на грунт, ограниченных максимальной величиной упругих деформаций грунта xmax

и размерамиа излучателя:

где D - условный его диаметр, Eg - модуль упругости грунта,

составляет приблизительно tср=4Х10-3 с, что определяет удельную силу - ускорение am движущихся частей, соединённых с излучателем сейсмоисточника, с массой m, не менее 500 м/с2:

а.аа (3)

Во многих известных импульсных сейсмоисточниках указанные ограничения скорости и длительности деформации грунта существенно превышены. Это обусловлено техническим противоречием, заключающемся в том, что их импульсные двигатели, способные развивать необходимую силу, работают с высоким КПД лишь при скорости движения исполнительного элемента (поршня, якоря) не менее (10Ч20) м/с, что значительно превышает величину vmax (2). При высокой скорости воздействия на грунт большая часть механической энергия импульсного двигателя используется не на создание сейсмических волн, а рассеивается при пластических деформациях грунта. Применение мультипликаторов, уменьшающих при высокой скорости движения элементов двигателя скорость воздействующего на грунт излучателя, не решает проблему полностью - возрастает инерционность излучателя и уменьшается коэффициент ?М использования механической энергии АМ [10].

, (4)

где Ag - энергия упругих деформаций грунта; постулируется, что сейсмические колебания тем интенсивнее, чем больше величина упругих деформаций грунта под излучателем. Регламентирующий параметры воздействия сейсмоисточника на грунт способ запатентован [60]

В диссертации проведён анализ влияния на ?М основных параметров конструкции сейсмоисточника, к которым относятся соотношение и величины масс излучателя и пригруза, а также величина рабочего хода хр.х. двигателя [6]. Чтобы при силовом способе создания воздействий больше механической энергии АМ передавалось излучателю, отношение массы пригруза к массе излучателя необходимо увеличивать. Масса пригруза ограничена грузоподъёмностью (тяговым усилием) транспортного средства сейсмоисточника, а излучатель должен иметь заданную площадь контакта с грунтом (1), в значительной мере определяющую его массу. Кроме того, вес пригруза посредством реакции сжатого им грунта оказывает противодействие силе f. Аналитически определено, что зависимость ?М от массы пригруза имеет максимум приблизительно при 40 кг на 1Х104 Н развиваемой силы, а также, что обязательным является соответствие времени tр.х. рабочего хода двигателя сейсмоисточника площади и массе его излучателя, с тем, чтобы выполнялось неравенство ?tр.х.<?, где ? - собственная частота колебаний излучателя на грунте. Оперативное регулирование длительности сжатия грунта для обеспечения ?tр.х.<? при любом возможном грунте под сейсмоисточником представляет сложности, поэтому масса излучателя должна быть минимальной при необходимых площади, жёсткости и прочности [39].

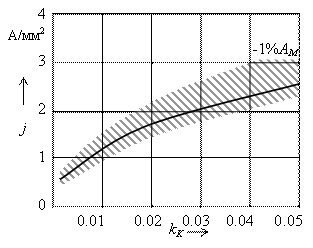

Рисунок 1 - Зависимость?М от величины рабочего хода двигателя сейсмоисточника

Аналитически определено [6], что для увеличения значения ?М рабочий ход хр.х. двигателя сейсмоисточника не должен превышать 510-3 м (рис.1).

При разработке концепции сейсмоисточника с МКИЭД [8], (имеется патент [55]) обоснован выбор электромагнитного двигателя прямоугольной формы с многополюсным индуктором и движением плоского якоря продольно силовым линиям магнитного поля в рабочем зазоре (патент [57]). Увеличение развиваемой таким двигателем силы реализуется увеличением площади полюсов.

Рисунок 2 - Электромагнитный

сейсмоисточник

Тяговые электромагниты с магнитопроводами различных форм, в том числе и выбранной, широко применяются, например, в приводах электрических аппаратов, электроинструмента, молотов и т. д., однако они имеют недостаточные для технологий сейсморазведки мощность и быстродействие. Для них требуются двигатели с мощностью до миллионов Ватт и рабочим ходом величиной (4Ч5)10-3 м, совершаемым за (4Ч5)Х10-3 с, способные формировать импульсы силы воздействия, сопоставимые по результатам (по интенсивности генерируемых сейсмических волн и разрешающей способности сейсморазведки) с взрывом заряда взрывчатого вещества. Значительно уменьшить длительность рабочего хода мощного электромагнитного двигателя оказалось возможным с применением комплекса мер, включающего конструкцию шихтованных из листов электротехнической стали магнитопроводов, имеющую необходимую при ударных взаимодействиях прочность, рационализацию размеров электромагнита и параметров режима возбуждения магнитного поля и т. д.

Сейсмоисточник с МКИЭД (рис. 2) содержит следующие элементы. На поверхности грунта размещён излучатель 1. На закреплённые на нём опоры 2 помещён якорь 3 электромагнита с возможностью перемещения вверх относительно опор. Пригруз 4 (с закреплённым на нём индуктором 5) помещён на излучателе ниже якоря с начальным зазором ?0 между нижней плоскостью якоря и плоскостью полюсов (зубцов) индуктора.

При формировании импульса тока в обмотке 6 в магнитопроводах якоря и индуктора и зазоре ? возникает магнитный поток Ф. Якорь 3, притягиваясь к индуктору 5 с силой f, создаёт через опоры 2 и излучатель 1 импульс механического воздействия на грунт, а индуктор с пригрузом 4 двигаются вверх. В случае полного выбора зазора ? между якорем и индуктором происходит их соударение. Далее якорь двигается вместе с индуктором, сила fа грунту не передаётся, обмотка 6 обесточивается. Элементы сейсмоисточника возвращаются в исходное положение под действием силы тяжести и упругой реакции грунта. Скорость опускания пригруза на излучатель ограничивается демпфером 7 [14].

Во второй главе описан разработанный подход к моделированию процесса срабатывания МКИЭД. Испытания реальных образцов электромагнитных сейсмоисточников весьма ограничены сроками, а исследования уменьшенных физических моделей из-за нелинейности свойств нагрузки - грунта не дают достоверных результатов. Необходимо применение математических моделей. Разработаны аналитические и компьютерные модели сейсмоисточника с МКИЭД, которые могут послужить базой для разработки моделей близких к нему по характеристикам импульсных устройств, что показано на примерах анализа различных сейсмоисточников и режимов работы [1]Ц[3], [20], [45]Ц[48].

В аналитической форме моделирование процесса срабатывания электромагнитного сейсмоисточника возможно лишь при значительных ограничениях, прежде всего, при отсутствии взаимного влияния электромагнитной и механической подсистем и линейности свойств элементов модели. Такие факторы учитывались при численном анализе конкретных сейсмоисточников, а проверка адекватности численного моделирования выполнялась сравнением результатов с полученными аналитически и экспериментально. Комплекс моделей позволил получить достоверные данные о сейсмоисточниках различной мощности.

Известны модели процесса срабатывания электромеханических устройств в виде систем дифференциальных уравнений [43], но их применение ограничено. Например, при создании нового устройства и необходимости его структурной оптимизации графические модели, формируемые в рамках использования компьютерных программ автоматизированного проектирования, предоставляют бо?льшие возможности.

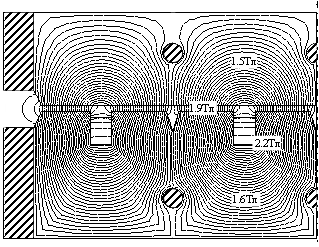

Рисунок 3 - Картина магнитного поля в поперечном сечении МКИЭД источника "Енисей"

Компьютерные программы, использующие метод конечных элементов, слабо ориентированы на синтез систем и требуют значительных вычислительных ресурсов, поэтому малопригодны для моделирования процессов в реальном времени, особенно для проведения многовариантного анализа динамических процессов.

Как показало проведённое в диссертации исследование двух- и трёхмерных картин магнитного поля МКИЭД (рис. 3), он имеет особенность - величина энергии, запасаемой в магнитном поле рассеяния и выпучивания, незначительна, а доля силы притяжения якоря к индуктору, обусловленная потоками выпучивания, не превышает 2%. Это позволяет в рамках разработанного подхода к численному расчёту его процесса срабатывания использовать схемные модели [41], [42]. При этом с использованием аналогий схемы замещения электрической, магнитной, механической и акустической подсистем приводятся к одинаковому виду.

Разработанная модель процесса срабатывания сейсмоисточника с МКИЭД в базовом варианте содержит две подсхемы - электромагнитную и механоакустическую. Разработаны методики их составления [3], [15]:

1) При составлении схемы замещения электромагнитной подсистемы в схеме электропитания МКИЭД выполняется замена обмоток сопротивлениями R электрических потерь и электрической схемой замещения магнитной системы, поскольку обмотки являются элементами как электрической, так и магнитной подсистем. Сопротивление R задаётся суммой сопротивлений обмотки и соединительных проводов. Для учёта эффекта вытеснения тока сопротивление R1 проводников пазовой части обмотки рассчитывается в функции времени:

,а а, (5)

где ? - удельная электропроводность меди; ?в - толщина проводника.

Построение электрической схемы замещения магнитной системы [7] начинается с выделения основных магнитных потоков в картине поля. Далее магнитной системе ставится в соответствие схема магнитных сопротивлений (как при определении магнитной проводимости по методу Ротерса). Она преобразуется дуально в схему магнитных проводимостей, которая с применением электромагнитной аналогии заменяется схемой электрических индуктивностей. Наконец, эта схема с последовательно соединённым с ней сопротивлением R включается в схему электропитания МКИЭД вместо обмотки.

а) б)

Рисунок 4 - Упрощенная магнитная цепь МКИЭД и её электрическая схема замещения

Например, граф схемы замещения (рис. 4,а) [3] упрощенной симметричной магнитной системы МКИЭД соответствует структуре основных магнитных потоков Ф?, Фс, Фр, Фв, Ф, проходящих, соответственно, через зазор и две группы фрагментов магнитопровода - ярмо и зубцы, а также рассеяния и выпучивания. В ветвь, моделирующую охваченный обмоткой зубец индуктора, помещён источник МДС iw. В остальных ветвях помещены магнитные сопротивления Z?, Zс, Zп, Zр, Zв. Они моделируют свойства запасать энергию в магнитном поле, заключённом в объёме соответствующего фрагмента, и возвращать её, а также рассеивать в виде тепла. Потери энергии, вызванные гистерезисом и вихревыми токами, присутствуют в магнитопроводе, моделируемом сопротивлениями Zс, Zп. Так как в экспериментах эти потери определялись интегрально для всего магнитопровода МКИЭД, то и в схеме замещения оказалось целесообразным представлять их одним магнитным сопротивлением R?, помещаемым в ветвь с источником МДС iw (в электромагните все магнитные потоки, включая поток рассеяния, замкнуты через магнитопровод).

Вместо магнитных потоков Ф?, Фс, Фр, Фв, Ф на схеме отражены их производные. Это вызвано тем, что в предлагаемом подходе далее эта схема должна быть преобразована в электрическую. Электрическим аналогом магнитного потока является заряд, а фазовыми переменными электрической схемы являются не заряды, а их производные - токи. Кроме того, для графического изображения свойства запасать энергию логично использовать символ конденсатора, а не резистора. Чтобы электрический аналог схемы, приведённой на рисунке 4,а, состыковать со схемой электропитания МКИЭД, необходимо его дуальное перестроение. В дуальной электрической схеме замещения (рис. 4,б) реактивные магнитные сопротивления заменены индуктивностями (), R? - электрической проводимостью . Схема электропитания МКИЭД последовательно с сопротивлением R пристыковывается к выводам I и II.

Для расчёта индуктивности L? в методике используется формула

,а а, (6)

где хА и х2 - перемещения излучателя и пригруза.

Индуктивность Lр в методике определяется в виде полученной с использованием картин магнитного поля, построенных при различных значениях МДС обмотки, численной зависимости от магнитной индукции B? (Тл). Например, для мощных двигателей сейсмоисточников "Енисей"

амкГн.

Использовались два варианта задания потерь энергии в магнитопроводе - либо с помощью проводимости g?, либо с помощью петли гистерезиса его модели. Во втором случае для фрагментов магнитопровода использовалась модель ДжилсаЦАтертона. Сначала параметры петли гистерезиса в ней (либо проводимость g?) определяются по справочным данным, а после изготовления электромагнитного двигателя уточняются с использованием энергетических диаграмм, экспериментально полученных при срабатывании со штатной системой электропитания и зафиксированном якоре относительно индуктора.

В диссертации разработана также методика формализованного составления схем замещения электромагнитных систем с магнитосвязанными обмотками, заменяющих классическую Т - образную схему замещения в случаях связей между обмотками по постоянному току [3].

2) При моделировании механоакустической системы сейсмоисточника использованы следующие основные допущения:

- из всех степеней свободы элементов конструкции учитывалось движение только в вертикальном направлении; основные элементы конструкции моделировались сосредоточенными массами;

- преобразование деформаций грунта в сейсмические волны не рассматривалось; эффективность оценивалась с использованием параметра ?М (4);

- электромагнитный двигатель в механической системе моделировался источником силы f, действующей в течение длительности t? выбора зазора ?.

, (7)

где S?, В? - площадь сечения зазора и магнитная индукция в нём; ?0 - магнитная постоянная; kfв - коэффициент, учитывающий выпучивание магнитного поля.

Вопросы построения схем замещения устройств с частично-упругим ударным взаимодействием нескольких масс в научно-технической литературе слабо освещены. В диссертации предлагается методика построения схемы замещения сейсмоисточника, основанная на использовании предложенной Г.А. Гамбурцевым модели взаимодействующего с грунтом объекта. Она представляет собой цепь из сосредоточенных двухполюсных масс, соединённую с механическим аналогом нагрузки - грунта (mg,?g на рисунке 5,а). В разработанной в диссертации методике [15] эта схема дополняется моделирующими ограничения движения масс ключами и моделирующими соударения масс акустическими подсистемами. Механическая схема замещения дуально преобразуется. Далее с применением электромеханической аналогии она превращаетсяа в электрическую схему, которая затем стыкуется с электрическими схемами акустических подсистем, полученными с применением электроакустической аналогии. Пример построения схемы замещения упрощенной механоакустической системы сейсмоисточника проиллюстрирован рисунками 5 и 6.

а) б)

Рисунок 5 - Модель механоакустической системы: а - механическая цепь; б - акустическая цепь и её электрическая схема замещения

Исходная механическая цепь сейсмоисточника, приведённого на рисунке 2, содержит источник силы f; массы mЯ - якоря, m2 - индуктора с пригрузом и mА - излучателя; силы РЯ, Р2, РА их веса и mg,?g модель грунта. Цепь дополнена ключами SW1, SW2, моделирующими ограничение движения элементов, а также акустической системой АС ударного взаимодействия якоря с индуктором (рис. 5,а). Более сложные модели дополняются акустическими системами взаимодействия якоря с излучателем, пригруза с излучателем и пр.

Рисунок 6 Ца Электрическая схема замещения механоакустической системы

Ключом SW1 моделируется процесс начала движения элементов сейсмоисточника. Если электромагнитная сила f меньше силы реакции сжатого весом пригруза грунта (пригруз уравновешен усилием сжатой податливости ?g), то движения элементов сейсмоисточника нет, ключ в левом положении, а иначе - в правом. Ключ SW2 моделирует положение якоря относительно индуктора. Если зазор между ними не равен нулю, то ключ в нижнем положении, а иначе - в верхнем. Тонкими линиями показан граф дуальной электрической схемы замещения этой системы. Акустическая система АС (рис. 5,б) моделируется акустическими податливостью ?а и сопротивлением ?а; Са, Rа - их электрические аналоги. Источник силы реакции акустической подсистемы ра (uа - его аналог) удаляется при объединении электрических схем замещения акустической и механической подсистем по точкам а и б (рис. 6).

В предлагаемой методике для определения акустической податливости ?а используется формула

; ,

где m*, SП, E - эквивалентная масса соударяющихся тел m1 и m2, площадь их взаимодействия и модуль упругости; v0 - скорость соударения: v0= v1+ v2. Расчёт акустического сопротивления ?а по геометрическим параметрам сложных сварных конструкций якоря, индуктора и излучателя недостаточно точен. Для уточнения величины ?а рекомендован эксперимент по определению частоты и затухания колебаний, возникающих в соударяющихся телах, с последующим расчётом ?а по известным формулам затухающих колебаний.

3) Объединение электрических схем замещения электромагнитной и механоакустической систем предложено выполнять [1] с использованием функциональных зависимостей индуктивности от перемещения - (6) и силы от магнитной индукции - (7).

Кроме базовых графической и алгоритмической моделей для анализа работы сейсмоисточника с силовым способом формирования воздействий на грунт в диссертации приведены также некоторые модификации моделей. В их числе модели для анализа влияния неравномерности зазора ? по его площади при различных вариантах соединения обмоток секций МКИЭД; для анализа режимов работы сейсмоисточника с предварительным перед воздействием на грунт разгоном якоря и упругим его взаимодействием с излучателем и т. д.

В третьей главе рассмотрены особенности конструкции и технологии изготовления МКИЭД, интегрированных в конструкцию сейсмоисточника, их обмоток и шихтованных (спрессованных) из тонких листов электротехнической стали магнитопроводов (рис. 7).

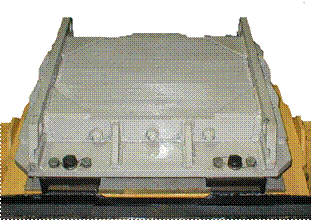

Рисунок 7 - МКИЭД сейсмоисточника "ЕнисейЦСЭМЦ50"

Обнаружено, что для достижения необходимой удельной силы (3) необходимо создавать магнитную индукцию в рабочем зазоре мощного электромагнита 1.9Ч2 Тл. Материал магнитопровода при этом, конечно, насыщается. Но при использовании в магнитопроводе слабо- и среднелегированных изотропных холоднокатаных электротехнических сталей, например э2212, с толщиной листа 0.5 мм экранирование изменяющегося при эквивалентной частоте перемагничивания до 150 Гц магнитного потока незначительно, а величина потерь энергии в магнитопроводе не превышает 10% от величины энергии, введённой в магнитное поле [9]. Иные материалы по совокупности параметров на данный момент уступают этим сталям.

Проанализированы ограничения механической энергии МКИЭД при необходимой длительности t? рабочего хода (выбора зазора ?) [12], как при высоком КПД ? и допустимой при этом избыточной массе, так и при минимальной суммарной массе магнитопровода, обмотки и блока питания, при которой становится целесообразным использование привода иного типа, например индукционно-динамического. Указано, что на практике рациональным является некий промежуточный вариант ограничения механической энергии АМ, задаваемого стоимостью устройства. На рисунке 8 представлены зависимости некоторых параметров МКИЭД (АМ, ?, t?, коэффициента k? насыщения магнитной системы, потерь энергии АR, АV в двигателе и его схеме питания, неиспользуемой части Аd энергии магнитного поля, максимальных тока Imax и индукции Bmax) от величины введённой в его магнитное поле энергии А0, предназначенные для обоснованного подхода к выбору этого ограничения.

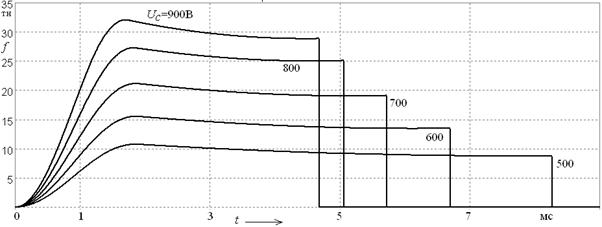

Рисунок 8 - Графики зависимостей параметров МКИЭД от величины энергии А0

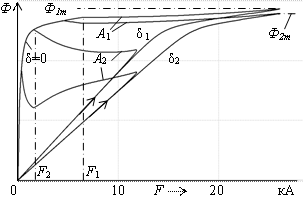

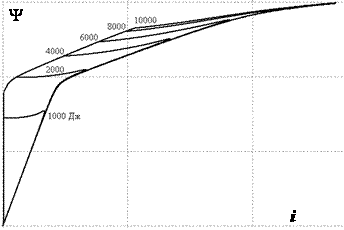

Рисунок 9 - Энергетические диаграммы МКИЭД

Также для обоснования выбора механической энергии и размеров МКИЭД в диссертации использовались энергетические диаграммы. В качестве примера на рисунке 9 представлено семейство зависимостей ?(i) одного силового электромагнитного модуля сейсмоисточника "ЕнисейЦСЭМЦ50", иллюстрирующее, что при увеличении вводимой в его магнитное поле энергии свыше 2000 Дж ток i значительно возрастает [9] при сравнительно малом увеличении площади цикла, соответствующей механической энергии.

Известно, что величина зазора ? между якорем и индуктором и площадь полюсов индуктора электромагнита взаимосвязаны. При заданной величине ? выполнение МКИЭД в виде группы маленьких электромагнитов позволяет за счёт оптимизации размеров уменьшить их общую массу, но приводит к увеличению суммарных потерь в обмотках, усложняет конструкцию, увеличивает стоимость и снижает надёжность. Представляется рациональным выполнение МКИЭД в виде минимального количества больших электромагнитов, с требуемойвеличиной удельной на единицу массы якоря силы (3) [8]. Определено ограничение максимальных размеров электромагнита при заданных величинах напряжения на его обмотке и длительности ввода энергии в магнитное поле.

Необходимое для достижения заданной удельной силы (3) снижение массы магнитопровода МКИЭД достигается рациональным выбором соотношений главных размеров [4]. В диссертации аналитически определены зависимости удельной силы электромагнита от относительной длины аполюсов индуктора (рис. 10,а). Принималось, что размеры силового каркаса магнитопровода обеспечивают жёсткость конструкции (рис. 10,б) такую, чтобы частота её свободных колебаний была значительно больше частоты генерируемой сейсмической волны (проверялось на реальных источниках).

а)б)

Рисунок 10 - Схема конструкции МКИЭД (а); б - схема действия сил, изгибающих якорь

а) б)

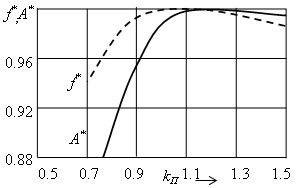

Рисунок 11 - Зависимости: а - удельной силы () от отношения kg;

б - силы () и механической энергии () от отношения

При высоте силового каркаса, равной высоте магнитопровода (), рациональной является величина а(рис. 11,а). При необходимости увеличения удельной силы электромагнитный двигатель выполняется с высотой силового каркаса якоря больше высоты магнитопровода(), а также в виде нескольких заключённых одном каркасе секций (двух в мощных сейсмоисточниках [57]). При анализе картин магнитного поля определено, что отношение высоты магнитопровода якоря и высоты ярма индуктора к ширине среднего зубца индуктора не рационально увеличивать свыше, соответственно, 0.61 и 0.67, и, что отношение ширины среднего зубца к ширине бокового для выравнивания магнитной индукции над всеми зубцами составляет 2.2.

С использованием расчётов процесса срабатывания МКИЭД по алгоритмической численной модели определено соотношение размеров паза под обмотку возбуждения [11]. Его ширину следует выбирать больше глубины в 1.1Ч1.2 раза (рис. 11,б). К уменьшению развиваемой силы и механической энергии приводит как увеличение относительно рекомендованного значения ширины паза по сравнению с глубиной (из-за уменьшения площади полюсов при заданной ширине магнитопровода), так и сужение паза, приводящее при увеличении высоты проводников обмотки возбуждения к увеличению её активного сопротивления из-за эффекта вытеснения тока. Применение зубцов индуктора не прямоугольной, а трапецеидальной формы, позволяющих улучшить распределение магнитного поля по высоте зубцов индуктора, признано необязательным.

В главе описаны также особенности технологии изготовления обмоток возбуждения МКИЭД и расчёта w - числа их витков. Установлено, что при работе с продолжительными паузами между импульсами и при малой величине рабочего зазора ? требуется сравнительно малая площадь сечения обмотки. Её масса составляет лишь 1% от массы магнитопровода, поэтому у прямоугольных электромагнитов представляет трудности обеспечение достаточной прочности лобовых частей обмотки. Их крепление должно быть выполнено без применения экранирующих магнитное поле материалов. Кроме того, так как число витков w не может быть меньше одного, оно ограничивает площадь рабочего зазора (и развиваемую силу) мощных электромагнитов с заданными величинами рабочего зазора и напряжения, приложенного к обмотке.

При повышенной частоте срабатываний (до 100 Гц), расчёт обмоток МКИЭД, как и обмоток общепромышленных электрических машин с непрерывным режимом работы, определяется допустимым перегревом. Для уменьшения потерь электрической энергии, вызванных эффектом вытеснения тока, требуется уменьшать высоту проводников в пазу, и вынужденной мерой может оказаться намотка проводников с изгибом через узкую грань.

Рисунок 12 - Зависимость действующих значений j от соотношения площадей пазов и зубцов, обеспечивающих максимум AМ

При малой частоте срабатываний (один импульс в 2Ч6 секунд) расчётная площадь сечения обмотки МКИЭД оказывается настолько малой, что плотность j тока в её витках следует задавать исходя не из теплового режима работы, а из увеличения развиваемой силы f и механической энергии AМ. При заданных габаритах электромагнита, величине вводимой в его магнитное поле энергии А0 и начальном зазоре ?0 уменьшение площади сечения пазов под обмотку возбуждения обусловливает одновременно уменьшение энергии AМ за счёт роста потерь энергии AR в обмотке и её увеличение за счёт возможности расширения зубцов. Т. е. обнаружено, что у МКИЭД с заданными соотношениями размеров имеется значение j, при котором энергия AМ максимальна (рис. 12) [11], и оно значительно меньше, чем в электрических машинах с непрерывным режимом работы.

В четвёртой главе рассмотрены особенности энергопреобразования в МКИЭД и его характеристик.

Известно, что у электромеханических преобразователей с продольным движению якоря направлением силовых линий магнитного поля, к которым относится МКИЭД, при постоянном потокосцеплении обмотки отношение механической работы (площади цикла диаграммы ?(i)) к предельной механической работе, определяемой постоянной силой на заданном перемещении, принимает максимальное значение. Из-за ограничения величины максимальной силы насыщением магнитопровода и необходимости достижения весьма высокой для электромагнита с неоптимальной формой рабочего зазора (малая величина зазора при большой площади) удельной силы (3) МКИЭД должен развивать максимально возможную силу в течение большей части длительности срабатывания, величина которой задана технологией воздействия на нагрузку.

В диссертации доказано, что при длительности выбора зазора (3Ч7)Х10-3 с осуществление алгоритма возбуждения магнитного поля МКИЭД с близким к постоянному потокосцеплением обмотки возможно с помощью простых схем, реализующих на протяжении большей части длительности рабочего хода (после момента tф окончания ввода энергии в магнитное поле электромагнита) шунтирование обмотки возбуждения полупроводниковым вентилем [12].

Рисунок 13 -а Влияние величины индуктивности Lp на вид энергетических диаграмм МКИЭД

Анализ процесса срабатывания МКИЭД с использованием электрической схемы замещения (глава 2) показал, что за счёт энергии, запасённой в соединённой последовательно с обмоткой катушке индуктивности [7], возможно увеличение индукции В? (пунктирные линии на рисунке 13) и силы f а(7) в течение времени (tфЧt?) шунтирования обмотки, а также общей совершаемой электромагнитным двигателем механической работы АМ.

В диссертации аналитически определено, что при зазоре ?, неравномерном как вдоль, так и поперёк магнитопровода, и ограничении величины магнитной индукции в области минимального зазора уменьшение механической энергии, обусловленное недоиспользованием активных материалов электромагнитного двигателя, может быть значительным [2]. Показано, что при срабатывании МКИЭД в режиме постоянства потокосцепления обмотки его магнитопровод может быть использован в существенно большей мере за счёт динамического выравнивания магнитного потока между частями магнитной системы, имеющейа нарушения симметрии - вблизи минимального зазора магнитопровод насыщается в большей мере [13].

Численный расчёт процесса срабатывания МКИЭД при постоянной величине вводимой в магнитное поле МКИЭД энергии А0 и экспериментальные исследования показали, что магнитопровод в частях магнитной системы, прилегающих к большему зазору, недоиспользуется. В расчётах, проиллюстрированных рисунком 14, насыщенный режим работы магнитопроводов (при средней величине магнитной индукции в зазоре более 2 Тл) обеспечивался при , аненасыщенный (менее 1.5 Тл) - при.а Установлено, что для части магнитной системы с бо?льшим зазором при а() среднее за время срабатывания значение магнитного потока через него применьше, чем при ав 1.03 раза (Ф2<Ф1), а при а - в 1.19 раза. В целом магнитные потоки через различающиеся величиной зазора части несимметричной магнитной системы при общем постоянстве потокосцепления МКИЭД отличаются не столь значительно, как при ограничении индукции в области минимального зазора. Обнаружено, что неравномерность распределения магнитного потока в несимметричной магнитной системе особенно мала при параллельном соединении обмоток секций и модулей МКИЭДа (рис. 14,б).

а)б)

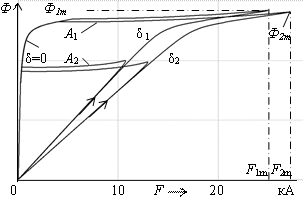

Рисунок 14 - Энергетические диаграммы МКИЭД при неравномерном зазоре ?*=0.1: а - при последовательном соединении обмоток; б - при параллельном соединении

Максимальное значение тока в обмотках в целом по сравнению со случаем равномерного зазора возрастает. Если не учитывать поля выпучивания и рассеяния и падение МДС на магнитопроводе, то при величине энергии магнитного поля МКИЭД с неравномерным зазором, такой же, как при равномерном зазоре, при постоянстве потокосцепления обмотки согласно выражению:

где G, G1, G2 - магнитные проводимости магнитной системы в целом и двух её равных по площади зазора частей (с минимальным зазором ?1 и с максимальным - ?2) величина магнитодвижущей силы (МДС) iw обмотки становится больше МДС F0 при равномерном зазоре в араз. Однако суммарные потери энергии в обмотке и магнитопроводе МКИЭД невелики. Поэтому, например, при неравномерности азазора механическая энергия уменьшается менее чем на 5%. Время t? срабатывания (выбора зазора электромагнита) увеличивается при этом значительно больше - приблизительно на 15% [13].

Представленный в главе анализ потерь энергии в МКИЭД показал, что в их сумме максимальна доля потерь в электрической подсистеме, однако она при рекомендованных значениях форсировки не превышает 15Ч20% от А0. Вытеснение тока в проводниках обмотки в направлении зазора максимально в начале импульса, когда ток мал, а после момента tф отсутствует, и сопротивление R становится равным статическому R= (5). При апостоянная ? определяется по формуле (5), а при ав расчётах принималось . При расчёте указанных потерь возможно также использование коэффициента Фильда при частоте , хотя погрешность при этом выше.

При сложной форме импульса тока возможности формализованного подхода к расчёту потерь энергии в магнитной подсистеме существенно меньше, чем к расчёту потерь в обмотке. Известны методы их расчёта лишь для установившихся режимов при некоторой заданной частоте перемагничивания. В главе представлены результаты сравнения двух методов их определения в импульсном режиме - с использованием справочных значений удельных потерь на гистерезис и вихревые токи при некой эквивалентной для импульса тока частоте перемагничивания и по энергетической диаграмме, построенной по экспериментальным данным. Площадь цикла диаграммы, полученной при зафиксированном якоре относительно индуктора, соответствует потерям энергии в магнитной системе. Форма импульса магнитной индукции при таком эксперименте имеет незначительные отличия от формы импульса в случае подвижных якоря и индуктора, поэтому погрешность метода мала. Проведённые расчёты показали, что величины потерь в стали, рассчитанные с использованием удельных потерь и по энергетической диаграмме, дают результаты, соответственно, 7% и 10% от энергии первичного источника. То есть на первых стадиях проектирования МКИЭД определение этих потерь по удельным значениям допустимо, но их уточнение на экспериментальных образцах обязательно.

Для МКИЭД были построены зависимости энергетических характеристик и длительности выбора зазора от вводимой в его магнитное поле энергии, нагрузки и начальной величины зазора между якорем и индуктором, из которых следует, что этот двигатель эффективно работает в весьма узких диапазонах их изменения, поэтому моделирование процесса срабатывания обязательно.

В главе проанализировано влияние различных факторов на идентичность результатов повторных воздействий одиночного сейсмоисточника и на эффективность их групповой работы, для чего была составлена модель групповой работы. Обнаружено, что повторяемость сейсмических результатов становится достаточной при длительности нарастания тока менее 210-3 с. При групповой работе сейсмоисточников снижение эффективности их воздействия на грунт из-за неидентичности напряжений на обмотке, величин зазоров и податливости грунта проявляется в меньшей мере, чем у отдельно взятого сейсмоисточника.

В пятой главе исследованы системы импульсного электропитания МКИЭД.

Рисунок 15 - Структура системы возбуждения МКИЭД

Установлено, что он развивает заданную силу и имеет при высоком КПД необходимую для работы в составе сейсмоисточника длительность t? рабочего хода лишь при форсированном возбуждении магнитного поля. Импульсная мощность таких систем приблизительно в 1000 раз больше средней потребляемой от первичного источника [12]. Поэтому предложено структуру системы электропитания МКИЭД строить в соответствии с рисунком 15, где: Г - генератор, ЗУ - зарядное устройство (рекомендованы схемы на основе удвоителей напряжения) [18], [40], СН - электрический конденсатор, К - коммутатор (рекомендованы схемы на однооперационных тиристорах) [12], Y - обмотка, УУ - устройство управления.

Разработан алгоритм форсированного возбуждения МКИЭД, реализующий режим, близкий к постоянству потокосцепления обмотки в течение максимальной части рабочего хода. Он состоит из следующих интервалов:

- заряд накопителя - электрического конденсатора СН;

- ввод энергии в магнитное поле электромагнита при разряде накопителя СН на обмотку Y при практически неизменном зазоре ? (начальном);

- выбор зазора ?; он происходит при близких к постоянным значениях потокосцепления ? обмотки и развиваемой силы f, достигающихся в простейшем случае шунтированием обмотки блоком К (закороткой диодом);

- после завершения рабочего хода реализуется гашение энергии, оставшейся в магнитном поле электромагнитного двигателя, путём рекуперации её в накопитель СН или рассеянием на активных сопротивлениях в схеме К (пунктирные стрелки).

В диссертации проведено аналитическое исследование формы импульса тока i в обмотке МКИЭД, определяющего магнитную индукцию в зазоре ? и электромагнитную силу f, с выделением двух основных фрагментов - переднего фронта импульса и интервала закоротки обмотки при заданной длительности t? выбора зазора [5]. Выведены выражения для различных форм фронта импульса, свидетельствующие о том, что по сравнению со случаем реализации режима постоянства потокосцепления обмотки в течение всей длительности t? (при длительности фронта ) необходимо значительное увеличение (kf) максимального значения развиваемой силы fm. При синусоидальном фронте импульса магнитного потока:

где апараметр, определяющий соотношение длительности фронта и длительности поддержания режима постоянства потокосцепления. Установлено, что при аувеличение максимального значения силы при прямолинейной форме фронта магнитного потока составляет 2.45, при синусоидальной - 2.51, а при прямолинейной форме фронта силы - в три раза.

Выведены выражения, описывающие зависимости энергии АR потерь и механической энергии АМ МКИЭД от параметра ?:

где k?0 - безразмерный коэффициент, определяющий величину насыщения магнитной системы при постоянной в ходе выбора зазора силе. Приведённые на рисунке 16 графики [5] свидетельствуют о том, что значения ?>0.5 для реализации не рациональны, так как при этом снижается КПД (и величина механической энергии), и при повышении величины магнитной индукции в зазоре значение параметра ? следует уменьшать. Как показали экспериментальные исследования сейсмоисточников "Енисей" значение ? целесообразно уменьшать до 0.3 для повышения идентичности результатов повторных воздействий.

Рисунок 16 - Влияние формы тока на КПД при индукции поля в зубцах 1.3, 1.8 и 2.3 Тл

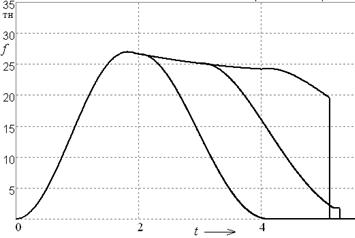

Рисунок 17 - Изменение формы импульсов силы при изменении момента времени tК

Возбуждение магнитного поля МКИЭД с управлением параметрами силового воздействия существенно расширяет возможности сейсмоисточника и позволяет улучшить его технические характеристики. Показано, что целесообразны следующие два способа оперативного управления его работой:

- изменением момента времени начала гашения магнитного поля (рис. 17);

- изменением начальной величины напряжения на конденсаторе СН (рис. 18).

Рисунок 18 - Изменение формы импульсов силы при изменении начальной величины напряжения на конденсаторной батарее

При изменении начальной величины напряжения на конденсаторной батарее изменяются максимальное значение электромагнитной силы f в импульсе и длительность её действия до момента t? выбора зазора между якорем и индуктором (моменты t? отмечены условным прекращением действия силы). Регулирование по первому способу избирательно - при изменении механической энергии воздействия максимальное значение и длительность фронта силы остаются неизменными, длительность импульса силы изменяется незначительно.

а)

б)

Рисунок 19 - Примеры схем формирователей тока возбуждения магнитного поля МКИЭД и диаграммы их работы

В главе представлены схемы разработанных формирователей тока в обмотке [56], [59], зарядных устройств [18] и схем управления [38], предназначенные для различных режимов работы электромагнитного двигателя (с полным и неполным выбором зазора, для различных частот срабатываний). Базовый вариант схемы для импульсного сейсмоисточника приведён на рис. 19,а [60].

Рисунок 20 - Зарядное устройство на основе удвоителя

При включении тиристора VS в момент t0 предварительно заряженный накопитель СН разряжается через него и дроссель L1 на обмотку Y. Ток i в обмотке возрастает. После момента tф (1.6Ч210?3 с) накопитель начинает перезаряжаться, и с заданной дросселем насыщения L2 задержкой включается диод VD, тиристор VS выключается. К моменту t? выбирается зазор ? электромагнитного двигателя. За счёт ЭДС движения ток i в ходе выбора зазора уменьшается значительно быстрее, чем после момента t?. К следующему срабатыванию ток i в этой схеме должен успеть затухнуть, а накопитель СН - повторно зарядиться.

При необходимости коммутации тока i до момента t?, например, в кодоимпульсных сейсмоисточниках, рекомендовано использовать мостовые схемы, обеспечивающие за счёт однополярного напряжения на накопителе повышение ресурса его работы. Пример схемы, реализующей проиллюстрированный рисунком 17 вариант регулирования параметров импульса силы воздействия, приведён на рисунке 19,б. В ней разряд конденсатора СН начинается после одновременного включения тиристоров VS1 и VS2. В момент tф включается тиристор VS3, тиристор VS2 выключается, и ток i замыкается в контуре VS1 и VS3. В момент tК включается тиристор VS4, тиристор VS1 выключается, и ток i замыкается через конденсатор СН, заряжая его в исходной полярности. К моменту следующего срабатывания конденсатор заряжается до заданного напряжения зарядным устройством (ЗУ на рисунке 15). Вариант схемы устройства для заряда накопителя СН энергии мощного автономного сейсмоисточника, построенный на основе удвоителя линейного напряжения [18] приведён на рисунке 20. Для менее мощных и работающих с большей частотой МКИЭД предпочтительны иные схемы зарядных устройств - в основном в виде импульсных высокочастотных преобразователей.

В шестой главе приведены описания внедрённых устройств с МКИЭД и их показатели. Рисунком 21 проиллюстрировано сравнение результатов сейсморазведочных работ - временны?х разрезов, полученных с использованием электромагнитных сейсмоисточников "ЕнисейЦСЭМЦ100" и взрывного метода для одного и того же профиля. Существенных отличий они не имеют, что говорит о возможности комбинирования таких разрезов (о совместимости технологий) и о перспективности применения этих источников вместо взрывов.

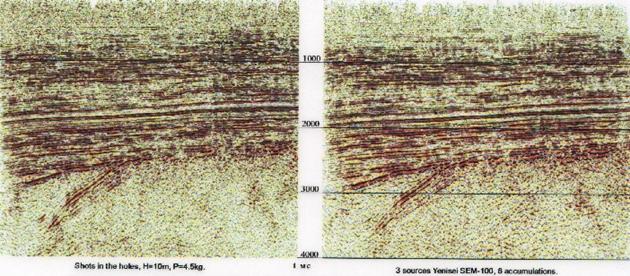

Рисунок 21 - Пример временно?го разреза, полученного взрывным методом и с помощью сейсмоисточников "Енисей-СЭМ-100"

	Взрывной метод	Вибра-тор	"Падающий груз"	Газодина-мический	Электроди-намический	Электромагнитный
Энергия, затр. на 1 импульс	0,1Ч5 кг тротила	-	(4Ч10) Х104 Дж	(4Ч10) Х104 Дж	(2Ч6) Х104 Дж	(0.2Ч1)Х104 Дж
Неидентичность импульсов, мс	0.1	-	>2	2	0.1	0.1
Температура окр.среды,0С	-40	-10	-30	-10	-40	-40
Ресурс, число срабатываний	1	105(се-ансов)	105	105	105	106
Стоимость устройства, отн.*	-	20Ч50	0,8Ч1	1Ч2	2Ч5	1*
Стоимость проходки 1км, отн*	2.5	6.7	1.3	1.4	1.2	1*

Сейсмоисточники с МКИЭД имеют по сравнению с источниками на основе двигателей других типов бо?льшую эффективность, меньшую стоимость изготовления и эксплуатации, что отраженоа в приведенной выше таблице.

В главе приведены результаты исследования специальных режимов работы МКИЭД, указаны перспективные направления совершенствования существующих устройств, в которых они используются, и рекомендации по совершенствованию и применению их в новых технологиях.

1) Исследованы следующие режимы работы МКИЭД:

- Режим с частичным выбором рабочего зазора. Он предпочтителен для механизмов с повышенной частотой срабатываний и характеризуется значительной долей энергии магнитного поля, не преобразованной в механическую работу, и необходимостью её рекуперации для повторного использования [8];

- С предварительным перед силовым воздействием свободным движением якоря [17]. Этот режим предпочтителен при воздействиях на воду;

- При варьировании податливостью механической связи якоря МКИЭД с излучателем сейсмоисточника [20]. Два последних режима позволяют лучше адаптировать МКИЭД к изменяющимся параметрам нагрузки и путём укорочения длительности фронта импульса воздействия обогатить спектр излучаемых сейсмических волн высокочастотными составляющими, и при условии создания упругих энергоёмких материалов с малыми при их деформациях потерями энергии повысить механическую энергию, передаваемую нагрузке;

2) Предложены меры по повышению соотношения сигнал - шум. Разработан демпфер с порошковым наполнителем и электромагнитным управлением силой торможения [14] для плавного гашения энергии, запасаемой в пригрузе;

3) Предложены меры по организации контроля параметров воздействия сейсмоисточника в процессе его срабатывания. В настоящее время работа сейсмоисточников "в поле" контролируется с использованием пьезоэлектрических акселерометров, предназначенных для измерения гармонических вибраций, поэтому выдающих недостаточно достоверную информацию. Датчики с подвижными элементами для использования в источниках импульсных механических воздействий недостаточно надёжны, поэтому не применяются. Разработана методика определения перемещения якоря и индуктора МКИЭД по осциллограммам импульсов тока и потокосцепления [36].

Основные результаты работы

Проведённый анализ позволил выделить базовую область применения МКИЭД - источники механических воздействий на поверхность грунта или воды, предназначенные для возбуждения сейсмических волн с заданными технологией сейсморазведки параметрами. Разработан способ силового воздействия [60], регламентирующий скорость и длительность деформации грунта и обеспечивающий эффективное использование выработанной двигателем сейсмоисточника механической энергии для создания сейсмических волн. Выведены аналитические выражения для рационального выбора параметров излучателя и пригруза импульсного сейсмоисточника и рабочего хода его двигателя [6]. Показана возможность построения реализующей предложенный способ конструкции сейсмоисточника на основе форсированного МКИЭД, обладающего высоким КПД при необходимых параметрах рабочего хода, без согласующего величины скоростей и перемещений мультипликатора [8].

При реализации этой концепции электромагнитного сейсмоисточника [21], [27] решены ряд задач теории МКИЭД прямоугольной формы с многополюсным индуктором и продольным движению якоря магнитным потоком, магнитопроводами якоря и индуктора, собираемыми из листов электротехнической стали, и системой форсированного возбуждения магнитного поля.

1) Разработан методический подход к моделированию динамики МКИЭД. Разработаны методики построения с использованием системы аналогий электрических схем замещения многообмоточных электромагнитных преобразователей [3] и механоакустических систем с распределёнными параметрами, ударным взаимодействием нескольких массивных элементов и мультипликаторами перемещений [15], [16], а также приёмы объединения этих схем [1].

2) Разработаны математические модели МКИЭД и сейсмоисточников в аналитической форме [4]Ч[6]. Составлены компьютерные модели (алгоритмические и схемные графические) для численного расчёта процесса срабатывания МКИЭД в составе сейсмоисточника, позволяющие исследовать влияние различных параметров, режимов и особенностей конструкции на выходные характеристики [1]. Адекватность численных моделей проверена экспериментами [20] и сравнением с аналитическими решениями.

3) Установлены параметры конструкции МКИЭД и системы возбуждения его магнитного поля, обеспечивающие заданные развиваемую силу, величину и длительность рабочего хода:

- обоснован выбор значений нагрузок активных материалов и вводимой в магнитное поле МКИЭД энергии [9], определены максимальные размеры электромагнита и развиваемое усилие;

- разработана технология изготовления обмоток и шихтованных из листовой электротехнической стали магнитопроводов [38], выдерживающих многократные ударные воздействия;

- выведены аналитические выражения для рационального выбора главных размеров электромагнита и их соотношений [4], а также параметров формы импульса тока в обмотке возбуждения [5], [12].

Установлено влияние на выходные характеристики сейсмоисточника отклонений основных параметров конструкции МКИЭД и нагрузки от заданных значений [19].

4) Обнаружено, что достигнуть требуемых значений удельной на единицу массы якоря силы (до 1000 Н/кг) и механической энергии МКИЭД (до 10 Дж/кг) позволяет режим выбора зазора между якорем и индуктором при близком к постоянному потокосцеплении обмотки [9]. При неравномерном зазоре этот режим и параллельное соединение секций обмотки существенно улучшают использование магнитопровода и ограничивают уменьшение механической энергии [13]. Разработан и осуществлён способ форсированного возбуждения магнитного поля МКИЭД, при котором развиваемая сила на всём рабочем ходе практически постоянна [12]. Разработаны реализующие эти способ и режим тиристорно-конденсаторные схемы [40], [59].

5) Проведены комплексные теоретические и экспериментальные исследования аработы МКИЭД в различных режимах, а также рационализация конструктивных решений (отражены в отчётах о НИР).

6) Выданы рекомендации по совершенствованию сейсмоисточников с МКИЭД [20], контролю и диагностике функционирования их приводов [36].

Результатом исследований явилось внедрение ряда конструкций электромагнитных сейсмоисточников, использующих разработанные МКИЭД и системы импульсного возбуждения магнитного поля. Эти сейсмоисточники выпускаются по несколько десятков штук в год, ими оснащены приблизительно 150 сейсморазведочных партий. Их использование позволило ограничить применение взрывных методов распространением невзрывной сейсморазведки в северные труднодоступные районы и уменьшить вред экологии места проведения сейсморазведочных работ. В настоящее время при поиске нефти и газа сейсмоисточники на основе МКИЭД практически вытеснили источники иных типов благодаря своей высокой эффективности и низкой стоимости. Постоянно ведутся работы по расширению их применения - сейсморазведка на мелководье, в переходных зонах вода - суша, инженерная и т. д.

Отсутствие у зарубежных нефтегазопоисковых компаний аналогов таких сейсмоисточников обусловливает возрастающий интерес к их закупкам и использованию. В 2009 г. корпорация PGS Onshore inc.(США) закупила силовые модули и блоки питания сейсмоисточников "Енисей" для установки на гусеничную транспортную базу своей разработки.

Разработанные короткоходовой электромагнитный двигатель, система импульсного возбуждения магнитного поля и отдельные элементы конструкции сейсмоисточников перспективны также для применения в промышленных устройствах, использующих источники силовых воздействий для технологических целей [8], [37].

Основное содержание диссертации отражено в следующих публикациях:

- в ведущих рецензируемых периодических изданиях:

1. Певчев, В. П. Использование программы MicroЦCAP при моделировании процесса срабатывания импульсных электромеханических устройств / В. П. Певчев // Электротехника, 2010. - № 4. - С. 55-59.

2. Певчев, В. П. Анализ влияния неравномерности зазора мощного электромагнитного двигателя на развиваемые механическую силу и энергию/ В. В. Ивашин, В. П. Певчев // Электротехника, 2010. - № 9. - С.9-12.

3. Певчев, В. П. Составление схем замещения электромагнитных систем / А. К. Кудинов, В. П. Певчев // Электротехника, 2012. - № 3. - С. 32-36.

4. Певчев, В. П. Определение главных размеров короткоходового электромагнитного двигателя источника сейсмических волн и их соотношений / В. П. Певчев // Физико-технические проблемы разработки полезных ископаемых, 2009. - № 4. - С. 76-86.

5. Певчев, В. П. Анализ влияния форсировки короткоходового импульсного электромагнитного двигателя сейсмоисточника на КПД / В. П. Певчев // Физико-технические проблемы разработки полезных ископаемых, 2010. - № 6. - С. 77-87.

6. Певчев, В. П. Выбор параметров элементов конструктивной схемы импульсного источника сейсмических волн / В. П. Певчев // Физико-технические проблемы разработки полезных ископаемых, 2012. - № 2.

7. Певчев, В. П. О возможности повышения механическойэнергии короткоходового импульсного электромагнитного двигателя сейсмоисточника / В. П. Певчев // Известия ВУЗов. Электромеханика, 2010. - № 3. - С. 43-46.

8. Певчев, В. П. Электромагнитные приводы для импульсных и виброимпульсных технологий / В. В. Ивашин, А. К. Кудинов, В. П. Певчев // Известия ВУЗов. Электромеханика, 2012. - № 1. - С.72-75.

9. Певчев, В. П. Максимальное значение механической энергии мощного короткоходового импульсного электромагнитного двигателя сейсмоисточника / В. П. Певчев // Известия Самарского научного центра РАН, 2011. - Т. 13. - № 6. - С. 62-66.

10. Певчев, В. П. О выборе коэффициента преобразования кодо-импульсного сейсмоисточника / А. К. Кудинов, В. П. Певчев // Известия ВУЗов. Электромеханика, 2011. - №. 2 - С. 34-38.

11. Певчев, В. П. Плотность тока в обмотке импульсного электромагнитного двигателя сейсмоисточника / В. П. Певчев // ЭЛЕКТРО. Электротехника, электроэнергетика, электротехническая промышленность, 2010. - № 2. - С. 26-29.

12. Певчев, В. П. Особенности системы импульсного питания электромагнитного двигателя источника сейсмических волн / В. П. Певчев // Вестник Казанского государственного технического университета им. А. Н. Туполева, 2009. - № 3. - С. 62-66.

13. Певчев, В. П. О стабилизации распределения магнитного потока по площади полюсов мощного электромагнита при неравномерном зазоре / В. В. Ивашин, В. П. Певчев // Вестник Казанского государственного технического университета им. А. Н. Туполева, 2010. - № 3. - C. 72-78.

14. Певчев, В. П. Электромагнитный порошковый демпфер повторных ударов для импульсного сейсмоисточника / В. П. Певчев // Вестник Самарского государственного технического университета, 2009.Ца № 3(25). - С. 95-99.

15. Певчев, В. П. Схема замещения механоакустической системы сейсмоисточника с мультипликатором / А. К. Кудинов, В. П. Певчев // Вестник Донского государственного технического университета, 2011. - Т. 11. - № 3(54). - C 343-348.

16. Певчев, В. П. Моделирование нагрузки импульсного наземного источника сейсмических волн / В. П. Певчев // Вестник Донского государственного технического университета, 2011. - Т. 11. - № 5(56). - C. 706-714.

17. Певчев, В. П. Исследование импульсного электромагнитного поверхностного водного сейсмоисточника / В. П. Певчев, А. Н. Трохачёв, Д. А. Яковлев // Наука - производству, 2004. - № 4(72). - С. 38-40.

18. Певчев, В. П. Умножители напряжения в качестве зарядных устройств конденсаторных накопителей энергии / В. П. Певчев // Вектор науки Тольяттинского государственного университета, 2010. - № 3(13). - С. 60-63.

19. Певчев, В. П. О влиянии параметров электромагнитных сейсмоисточников, работающих в одиночку и в группе, и их нагрузки на идентичность генерируемых в грунте сейсмических сигналов / В. П. Певчев // Вектор науки Тольяттинского государственного университета, 2011. - № 1(15). - С. 37-40.

20. Певчев, В. П. Математическое моделирование работы электромагнитного сейсмоисточника со свободным разгоном якоря / В. П. Певчев, М. В. Позднов, А. В. Прядилов // Вектор науки Тольяттинского государственного университета, 2011. - № 3(17). - С. 53-56.

21. Певчев, В. П. К вопросу развития импульсных наземных сейсмоисточников для сейсморазведки / В. В. Ивашин, В. П. Певчев // Научное обозрение, 2012. - № 2.

- в прочих сборниках:

22. Pevchev, V. P. The use of micro-CAP software to simulate operating processes of electromechanical impulse devices / V. P. Pevchev // Russian Electrical Engineering, 2010. - Vol. 81. - № 4. - pp. 213-216.

23. Pevchev, V. P. Effect of gap nonuniformity on generated mechanical force and energy generated by powerful electromagnetic motor / V. V. Ivashin, V. P. Pevchev // Russian Electrical Engineering, 2010. - Vol. 81. - № 9. - pp. 469-472.

24. Pevchev, V. P. Principal dimensions of the short-stroke electromagnetic motor for a seismic wave generator / V. P. Pevchev // Journal of Mining Sсience, 2009. - Vol. 45, № 4. - pp. 372-381.

25. Pevchev, V. P. The superexitation and efficiency relation in a short-stroke pulsed electromagnetic motor of a seismic source / V. P. Pevchev // Journal of Mining Sсience, 2010. - Vol. 46, № 6. - pp. 656-665.

26. Информационный листок № 89-29. Излучатель продольных сейсмических колебаний / Ивашин. В. В., Милорадов И. А., Певчев В. П., Симкин С. А. // Куйбышевский межотраслевой территориальный центр научно-технической информации и пропаганды, 1989.

27. Певчев, В. П. Мощные короткоходовые электромагниты для создания усилий в десятки тонн / В. В. Ивашин, В. П. Певчев // аСостояние и перспективы развития производства аппаратов низкого напряжения: тез. докладов VI Всесоюзной научно-технической конференции. - Дивногорск: ВНИИэлектроаппарат, 1990. - С. 11.

28. Певчев, В. П. Электромагнитный двигатель для наземного источника сейсмических колебаний / Н.А. Иванников, В.П. Певчев, В.И. Ревякин // Взрывозащищённое и рудничное электрооборудование. - Кемерово: НИИ НПО "Кузбассэлектромотор", 1991.Ца Вып. 14. - С. 40-48.

29. Певчев, В. П. Импульсный сейсмоисточник с электромагнитным приводом / В.В. Ивашин, В.П. Певчев // Наука, техника, образование города Тольятти и Волжского региона: межвузовский сборник научных трудов. - Тольятти: ТПИ, 2001. - Вып. 4, Ч. 2. - С. 383.

30. Певчев, В. П. Согласование работы импульсного электромагнитного сейсмоисточника с нагрузкой - грунтом. / В. В. Ивашин, В. П. Певчев // аАвтоматизация технологических процессов и производственный контроль: сб. докладов Международной научно-технической конференции. - Тольятти: ТГУ, 2006. - Ч. 2. - С. 48-51.

31. Певчев, В. П. Форсирование электромагнитного двигателя для источника сейсмических сигналов / В. П. Певчев // Актуальные проблемы электронного приборостроения: материалы Международной научно-технической конференции. - Саратов: СГТУ, 2006. - С. 354-359.

32. Певчев, В. П. Возбуждение импульсного электромеханического преобразователя энергии с оперативным регулированием длительности импульса / В. П. Певчев // Экология и безопасность жизнедеятельности промышленно-транспортных комплексов. ELPITЦ2007: материалы первого Международного научно-технического конгресса. - Тольятти: ТГУ, 2007. - С. 140-143.

33. Певчев, В. П. Высокочастотный кодоимпульсный сейсмоисточник с электромеханическим приводом / Е. А. Караваев, В. П. Певчев, И. М. Чуркина // Экология и безопасность жизнедеятельности промышленно-транспортных комплексов. ELPITЦ2007: материалы первого Международного научно-технического конгресса. - Тольятти: ТГУ, 2007. - С. 144-146.

34. Певчев, В. П. Схема питания импульсного электромагнитного двигателя сейсмоисточника / В. В. Ивашин, В. П. Певчев // Проблемы электротехники, электроэнергетики и электротехнологии: сб.трудов Международной научно-технической конференции. - Тольятти: ТГУ, 2009. - Ч. 3. - С. 25-29.

35. Певчев, В. П. О выборе параметров паза под обмотку импульсного электромагнитного двигателя сейсмоисточника и о плотности тока в её витках / В. В. Ивашин, В. П. Певчев // Проблемы электротехники, электроэнергетики и электротехнологии: сб.трудов Международной научно-технической конференции. - Тольятти: ТГУ, 2009. - Ч.3. - С. 29-32.

36. Певчев, В. П. Определение перемещения излучающей плиты импульсного электромагнитного сейсмоисточника с использованием осциллограммы импульса тока / Д. А. Борисенков, В. П. Певчев, А. Е. Пестряков / Проведение научных исследований в области машиностроения: сб. трудов Всероссийской научно-технической конференции. - Тольятти: ТГУ, 2009. - С. 21-25.

37. Певчев, В. П. Применение мощных импульсных короткоходовых электромагнитных двигателей в технологическом процессе уплотнения бетонной смеси / Н. А. Иванников, М. С. Макоткин, В. П. Певчев, А. Н. Чичков / Проведение научных исследований в области машиностроения: сб. трудов Всероссийской научно-технической конференции. - Тольятти: ТГУ, 2009. - С. 13-16.

- книжные и депонированные работы:

38. Певчев, В. П. Проектирование мощных короткоходовых импульсных электромагнитных двигателей: монография, ISBN 978-5-8259-0636-2 / В. В. Ивашин, В. П. Певчев. - Тольятти: изд-во ТГУ, 2012. - 159 с.

39. Певчев, В. П. Короткоходовой импульсный электромагнитный двигатель сейсмоисточника: монография, ISBN 978-3-8443-5261-0 / В. В. Ивашин, В. П. Певчев. - Саарбрюккен, Германия : LAP - Lambert Academic Publishing GmbH&Co.KG, 2011. - 157 с.

40. Певчев, В. П. Устройства заряда электрических конденсаторов от удвоителей напряжения: монография, ISBN 978-3-8465-2147-2 / В. П. Певчев. - Саарбрюккен, Германия : LAP - Lambert Academic Publishing GmbH&Co.KG, 2011. - 60 с.

41. Певчев, В. П. Составление электрических схем замещения электротехнических систем на основе метода аналогий: учебное пособие / В. П. Певчев. - аТольятти: изд-во ТГУ, 2010. - 88 с.

42. Певчев, В. П. Анализ схем и разработка печатных плат: учебное пособие, ISBN 5-8259-023-7 / В. П. Певчев. - Тольятти: ТГУ, 2006. - 154 с.

43. Певчев, В. П. Короткоходовой импульсный электромагнитный двигатель источника сейсмических волн: автореф. дис. ... канд. техн. наук: 05.09.01. - Тольятти, 2008. - 18 с.

44. Анализ влияния геометрических размеров электромагнитного привода ИСК на массу его активных материалов / Н. П. Бахарев, В. П. Певчев; Тольятти: ТПИ. - 1986. - 14 с.: 6 ил. - Библиогр. 2 назв. рус. - Деп. в Информэлектро 12.03.87, № 709Цэт; опубл. в реферат. журн. ВИНИТИ, серия электротехника, 1987. - С. 151.

45. Влияние основных параметров электромагнитного привода на эффективность работы импульсного сейсмоисточника / Н. П. Бахарев, В. П. Певчев; Тольятти: ТПИ. - 1986. - 17 с.: 10 ил. - Библиогр. 4 назв. рус. - Деп. в Информэлектро 12.03.87, № 710Цэт; опубл. в реферат. журн. ВИНИТИ, серия электротехника, 1987. - С. 151.

46. Уменьшение механической энергии импульсного броневого электромагнита с притягивающимся якорем из-за неравномерности рабочего зазора. / В. В. Ивашин, В. П. Певчев; Тольятти: ТПИ. - 1987. - 16 с.: 6 ил. - Библиогр. 2 назв. рус. - Деп. в Информэлектро 20.10.87, № 958Цэт; опубл. в реферат. журн. ВИНИТИ, серия электротехника, 1988. - С. 198.

47. Особенности энергопреобразования в импульсном электромагнитном двигателе / В. П. Певчев; Тольятти: ТГУ. - 2009. - 15 с. рус. - Деп. в ВИНИТИ, № 947ЦB2008; опубл. в библ. указ. "Деп. научные работы". № 2. 2009.

48. Модель процесса срабатывания импульсного электромагнитного сейсмоисточника / В. П. Певчев; Тольятти: ТГУ. - 2009. - 15 с. рус. - Деп. в ВИНИТИ, № 948ЦB2008; опубл. в библ. указ. "Деп. научные работы". № 2. 2009.

Охранные документы:

49. А.с. № 1390647 СССР: МКИ H 01 F 7/16, H 02 K 33/02 Электромагнит / Ивашин В. В., Певчев В. П.; приоритет 17.12.87; опубл. в Бюл. "Открытия. Изобретения" № 15, 1988.

50. А.с. № 1580443 СССР: МКИ H 01 F 7/16, H 02 K 33/02 Электромагнит / Ивашин В. В., Певчев В. П.; приоритет 17.12.87; опубл. в Бюл. № 27, 1990.

51. А.с. № 1508783. СССР: МКИ G 01 V 1/04 Источник сейсмических колебаний / Бахарев Н. П., Певчев В. П.; приоритет 30.09.1987.

52. А.с. № 1563557 СССР: МКИ H 02 M 1/135 Импульсный привод электромеханического преобразователя энергии / Ивашин В. В., Певчев В. П.; приоритет 28.12.1988.

53. А.с. № 1687961 СССР: МКИ F 16 F 9/30 Электромагнитный тормоз / Ивашин В.В., Певчев В. П.; приоритет 14.10.88; опубл. в Бюл. № 40, 1991.

54. А.с. № 1752695 СССР: МКИ B 65 G 67/04,67/24, B 21 J 7/30 Устройство для виброударного воздействия на поверхность / Власов В. Г., Ивашин В. В., Иванников Н. А., Иванов В. П., Певчев В. П., Ревякин В. И.; приоритет 09.07.90; опубл. в Бюл. № 29, 1992.

55. Патент № 2171478 РФ: МКИ G 01 V 1/145. Импульсный невзрывной сейсмоисточник с электромагнитным приводом / Детков В. А., Ивашин В. В., Певчев В. П.; приоритет 20.08.2000; опубл. в Бюл. № 21, 2001.

56. Патент № 2172496 РФ: МКИ Н 02 М 3/135. Импульсный электромагнитный привод невзрывного сейсмоисточника / Ивашин В. В., Певчев В. П.; приоритет 23.02.2000; опубл. в Бюл. № 23, 2001.

57. Патент № 2172497 РФ: МКИ H 02 K 33/02.а Силовой электромагнит импульсного невзрывного сейсмоисточника / Ивашин В. В., Певчев В. П.; приоритет 23.02.2000; опубл. в Бюл. № 23, 2001.

58. Свидетельство об официальной регистрации программы для ЭВМ № 2009615648 Расчёт переходных процессов в импульсном электромагнитном двигателе источника сейсмических волн / Певчев В. П. - реф.опубл. в Бюл. "Программы для ЭВМ", 2010. - № 1(70). - С. 53.

59. Патент № 2398247 РФ, МПК G 01 V 1/04. Импульсный привод электромагнитного сейсмоисточника / Ивашин В. В., Певчев В. П.; приоритет 15.04.2009; опубл. в Бюл. № 24, 2010.

60. Патент № 2405175 РФ, МПК G 01 V 1/147 Способ возбуждения сейсмических волн / Ивашин В. В., Певчев В. П.; приоритет 10.09.09. - опубл. в Бюл. № 33, 2010.

ичный вклад автора. Работы [1], [4]Ч[7], [9], [11], [12], [14], [16], [18], [19], [22], [24], [25], [31], [38]Ч[43], [47], [48], [58] написаны автором лично. В написанных в соавторстве работах [3], [8], [13], [15], [23], [35]Ч[39] автору принадлежат постановка задачи, идея, методика, вывод формул; в работах [2], [10], [21], [23], [26], [27], [29]Ч[31], [34], [44]Ч[46] - разработка математических моделей, расчёты; в работах [49]Ч[57], [59], [60] - обобщения и анализ; в работах [17], [20], [28], [33] - обоснование выбора параметров, подготовка и проведение экспериментов.

Автореферат отпечатан с разрешения диссертационного совета Д212.217.04

ФГБОУ ВПО Самарский государственный технический университет

(протокол № 3 от 24 апреля 2012 г.)

Подписано в печать 27.04.2012. Формат 60х84/16

Печать оперативная. Усл. п.л. 2.25.

Тираж 100 экз. Заказ № 3-101-12

Издательство Тольяттинский государственный университет

445667, г. Тольятти, ул. Белорусская, 14

Авторефераты по темам >> Разные специальности - [часть 1] [часть 2]

Blog

Разработка методов анализа и синтеза мощных короткоходовых импульсных электромагнитных двигателей
