ТЕОРЕТИЧЕСКОЕ ОПИСАНИЕ АДСОРБЦИИ МАГНИТНЫХ ИОНОВ НА МЕТАЛЛИЧЕСКИХ ПОВЕРХНОСТЯХ С ОБРАЗОВАНИЕМ СУБМОНОСЛОЙНЫХ ФЕРРОМАГНИТНЫХ ПЛЕНОК В РАМКАХ МЕТОДА ФУНКЦИОНАЛА СПИНОВОЙ ПЛОТНОСТИ

Автореферат кандидатской диссертации



На правах рукописи





Морозов Николай Сергеевич



ТЕОРЕТИЧЕСКОЕ ОПИСАНИЕ АДСОРБЦИИ МАГНИТНЫХ ИОНОВ НА МЕТАЛЛИЧЕСКИХ ПОВЕРХНОСТЯХ С ОБРАЗОВАНИЕМ СУБМОНОСЛОЙНЫХ ФЕРРОМАГНИТНЫХ ПЛЕНОК В РАМКАХ МЕТОДА ФУНКЦИОНАЛА СПИНОВОЙ ПЛОТНОСТИ





01.04.02 - теоретическая физика



Автореферат

диссертации на соискание ученой степени

кандидата физико-математических наук





Омска Ха 2010


Работа выполнена на кафедре теоретической физики ГОУ ВПО Омский государственный университет им. Ф.М. Достоевского

Научный руководитель:

Научный консультант:

кандидат физико-математических наук,

Мамонова Марина Владимировна;

доктор физико-математических наук,

Прудников Владимир Васильевич

Официальные оппоненты:

доктор физико-математических наук;

Аплеснин Сергей Степанович

доктор физико-математических наук,

Холопов Евгений Викентьевич.

Ведущая организация:

Казанский физико-технический институт им. Е.К. Завойского КазН - РАН.

Защита состоитсяа л21 декабря 2010 г. в 13 час. на заседании диссертационного совета Д 212.179.04 при Омском государственном университете им. Ф.М. Достоевского по адресу: 644077, г.Омск, пр.Мира, 55а.

С диссертацией можно ознакомиться в библиотеке Омского государственного университета.

Автореферат разослана л19 ноябряа 2010 г.

Ученый секретарь диссертационного совета,

кандидат физ.-мат. наук аа Вершинин Г.А.


Общая характеристика работы

Актуальность темы

Ультратонкие магнитные пленки являются объектом интенсивных исследований, что во многом определяется возможностями применения ферромагнитных пленок в микроэлектронике и вычислительной технике в качестве магнитных носителей для записи и хранения информации в запоминающих устройствах [1-3]. Наряду с этим изучение физических свойств ферромагнитных пленок носит фундаментальный характер, обусловливая развитие как физики магнитных явлений, так и физики поверхностных явлений. К настоящему времени изучению магнитного упорядочения в ультратонких пленках Fe, Co, Ni посвящено множество экспериментальных работ [4-6], в которых установлено, что при некоторой эффективной толщине пленок в них устанавливается дальний ферромагнитный порядок. Однако природа и закономерности этого явления в ультратонких пленках остаются не вполне ясными. Основная трудность обобщения и адекватного описания экспериментальных результатов связана со сложным характером процесса роста таких пленок, морфология и свойства которых сильно зависят от множества факторов и, в частности, от типа подложки (материал, кристалличность, ориентация поверхности, ее чистота, температура и т. д.) и условий роста. Для того чтобы результаты эксперимента были воспроизводимы, необходимо в ходе их выполнения тщательно контролировать множество параметров. В ходе экспериментальных исследований образования субмонослойных металлических пленок и распределения атомов металла на поверхности подложки были выявлены эффекты выталкивания адсорбированными атомами металла атомов субстрата на поверхность с реализацией заместительной адсорбции, а также поверхностных фазовых переходов с образованием ДострововУ из адсорбируемых атомов металла [7,8]. Что же касается развития физических представлений о механизме образования устойчивых ультратонких пленок и установления в них магнитного порядка, то много вопросов здесь остаются открытыми и являются предметом многочисленных исследований.

Основой для количественного микроскопического описания магнитных свойств и электронной структуры веществ является метод функционала плотности (МФП). МФП успешно применяется для расчета полной энергии системы и характеристик с ней связанных (фазовые диаграммы, параметры кристаллической решетки, модули упругости и т. д.). Не менее успешно МФП применяется для изучения поверхностных свойств веществ: расчета поверхностной энергии материалов, работы выхода электрона, энергетических характеристик контакта различных материалов, параметров разнообразных поверхностных структур [9,10]. Однако в рамках данного метода осталась неразработанной методика описания влияния поверхности на магнетизм ультратонких ферромагнитных пленок и влияния температурных эффектов на характеристики адсорбционных процессов при образовании данных пленок.

Цель работы

  • Разработка методики теоретического описания процесса адсорбции и расчета структурных и энергетических характеристик для случаев активированной и неактивирован-ной адсорбции монослойных ферромагнитных пленок на основе метода функционала спиновой плотности с учетом эффектов магнитного упорядочения и влиянияа температуры
  • Исследование влияния магнитного упорядочения и температуры на структурные характеристики и величину энергии адсорбции на примере монослойных пленок переходных металлов железа, никеля и кобальта при их образовании на немагнитной медной подложке
  • Выявление условий реализации островковой адсорбции переходных металлов на парамагнитной подложке
  • Исследование условий реализации активированной (заместительной) адсорбции, характеризующейся процессами взаимного перемешивания ионов адсорбата и подложки

Научная новизна результатов

1) Впервые осуществлено теоретическое описание влияния температуры и эффектов ферромагнитного упорядочения как на неактивированную адсорбцию, так и активированную (заместительную) адсорбцию магнитных ионов переходных металлов Fe, Co, Ni на немагнитной металлической подложке с образованием субмонослойной ферромагнитной пленки. Впервые показано, что учет эффектов ферромагнитного упорядочения оказывает существенное влияние на величину энергии адсорбции, приводя к ее заметному увеличению.

2) Впервые теоретически показано, что образование устойчивых субмонослойных ферромагнитных пленок при неактивированной адсорбции может осуществляться лишь на рыхлых гранях металлических подложек, что обосновывает наблюдаемую лишь "островковую" адсорбцию ионов металла на плотноупакованных гранях металлических поверхностей.

3) Впервые показано, что ферромагнитное упорядочение в монослойной пленке адсорбата стимулирует заместительные процессы с ростом температуры и приводит к реализации различных поверхностных адсорбционных структур с изменением параметра покрытия ?.

4) Впервые выявлено, что учет эффектов реконструкции поверхности при активированной адсорбции приводит к увеличению значений энергии адсорбции по сравнению с энергией неактивированной адсорбции.

Научная и практическая значимость работы

Область применения результатов проведенных исследований: магнитоэлектроника, спинтроника, физика поверхностных явлений и магнитных фазовых переходов. Большой практический интерес к ультратонким магнитным пленкам связан с открытием явленияа гигантского магнитосопротивления в магнитоупорядоченных пленках. Эффект гигантского магнитосопротивления в ультратонких магнитных пленках, в отличие от объемных образцов, может быть реализован при комнатных температурах, т.к. температура ферромагнитного упорядочения в ультратонкой пленке зависит от ее толщины.

Выявленные в процессе проведенных исследований эффекты заметного увеличения энергии адсорбции на DEads ? 2 - 2.5 эВ при ферромагнитном упорядочении в пленке адсорбата могут служить дополнительным экспериментальным критерием установления ферромагнетизма в пленках на основе изучения адсорбционных характеристик системы.

Представленое в исследованиях теоретическое обоснование наблюдаемой лишь "островковой" адсорбции ионов Fe, Co, Ni на плотноупакованных гранях металлических поверхностей может служить важным указанием на то, что островкая адсорбция данных магнитных ионов может привести к реализации уникальной равновесной системы поверхностных нанокластеров, обладающих "суперпарамагнитными" свойствами и активно реагирующими даже на слабые внешние магнитные поля.

Выявленные условия реализации процессов перемешивания магнитных ионов адсорбата с ионами немагнитной подложки позволяют характеризовать качество межфазной границы раздела, что существенно может сказаться на величине коэффициента магнитосопротивления в мультислойных магнитных структурах на основе данных материалов.

Полученные в диссертации новые результаты позволяют понять влияние поверхности на магнетизм ультратонких ферромагнитных пленок и влияния температурных эффектов на характеристики адсорбционных процессов при образовании данных пленок.

Основные положения, выносимые на защиту

  • Разработка теоретического описания влияния температуры и эффектов ферромагнитного упорядочения на адсорбцию магнитных ионов на немагнитной металлической подложке при образовании субмонослойной пленки.
  • Разработка метода теоретического описания влияния температуры и эффектов ферромагнитного упорядочения на процессы перемешивания в приповерхностной области магнитных ионов адсорбата и подложки и на величину энергии адсорбции.
  • Определение условий образования устойчивых магнитных моноатомных пленок и различных видов адсорбционных структур.

ичный вклад заключается в непосредственном участии на всех этапах научно-исследовательской работы по теме диссертации: в постановке задач исследования, проведении аналитической и вычислительной работы на ПЭВМ, анализе и обсуждении результатов расчета.

Апробация работы

Основные результаты диссертационной работы докладывались и обсуждались на Всероссийской конференции "Современные проблемы термодинамики и теплофизики" (Новосибирск, 2009), на ХХХIV региональной научно-практической студенческой конференции (Омск, 2010), на научных семинарах кафедры теоретической физики ОмГУ.

Публикации

Список публикаций автора по теме диссертационной работы включает 9 статей и тезисов докладов, опубликованных в российских журналах, сборниках трудов и материалах конференций.

Структура и объем диссертации

Диссертация состоит из введения, четырех глав и заключения. Объем диссертацииа - 106 страниц машинописного текста,а ва том числе 40 рисунков,а 3 таблицы и список цитируемой литературы из 110 наименований.

Краткое содержание работы

а Во введении обоснована актуальность выбранной темы диссертационной работы. Сформулирована цель работы и показаны ее научная новизна и практическая ценность.

а В первой главе дан обзор существующих представлений о структуре ультратонких магнитных пленок, моделей, описывающих ферромагнитное упорядочение в пленках, данные о характерных критических температурах магнитного упорядочения. Представлены существующие теоретические подходы к описанию поверхностных явлений и изложены основные принципы метода функционала электронной плотности.

Во второй главе в рамках метода функционала спиновой плотности осуществлена разработка теоретического описания адсорбции магнитных ионов на металлической поверхности с учетом эффектов ферромагнитного упорядочения в моноатомной пленке адсорбата и влияния температуры на эти процессы.

Рассматривалась следующая система: полубесконечный металл со средней плотностью заряда n1, ограниченный бесконечной плоской поверхностью и занимающий область z <-D. Пленка адсорбата с плотностью заряда n2 толщиной h занимает область D < z < D + h. Между адсорбентом и адсорбатом в данной модели задается вакуумный зазор шириной 2D. Для реализации вариационного метода пробная функция, задающая распределение электронной плотности в системе, находилась в виде решения линеаризованного уравнения Томаса-Ферми с учетом граничных условий, отражающих непрерывность электростатического потенциала и его производной, а также конечности потенциала на бесконечности:

а (1)

В дальнейшем параметр ? считался вариационным и определялся из минимума функционала свободной энергии.

В соответствии со сложившейся методикой МФП межфазная энергия взаимодействия пленки и адсорбата, приходящаяся на единицу площади поверхности подложки, в модели желе задается в виде:

(2)

где n0(z) - положительный заряд фона. Плотность свободной энергии неоднородного электронного газа f[n(z)] может быть представлена в виде градиентного разложения [10]:

(3)

где

а (4)

есть плотность энергии однородного электроннонго газа в атомных единицах, включающая последовательно кинетическую, электростатическую, обменную и корреляционную энергии, sid, sorder- энтропийные вклады в свободную энергию, учитывающие, соответственно, температурные изменения в энтропии для электронного газа и эффекты магнитного упорядочения в электронной подсистеме.

При рассмотрении магнитоупорядоченного состояния в металлах в рамках модели коллективизированных электронов учитывается перераспределение электронов по одночастичным состояниям за счет влияния возникающего внутреннего магнитного поля обменной природы. При этом, электронная плотность квазичастиц со спином "вверх" n+ оказывается отличной от электронной плотности квазичастиц со спином "вниз" n_. Распределение квазичастиц каждой из подсистем по электронным состояниям может быть охарактеризовано своим уровнем Ферми с энергией ?F+/-(n+/-). Плотности n+(z) иn_(z) могут быть выражены через относительную намагниченность m(T)=M(T)/M(T=0) следующим образом:

. (5)

В приближении молекулярного поля m(T,?) можно задать соотношением:

а (6)

где Bs - функция Бриллюэна, Tc(?) - критическая температура пленки (зависящая от параметра покрытия ?), S - спин магнитного иона. Хотя соотношение (6) было введено для описания магнитных свойств локализованных спинов, но в отличие от соотношений, получаемых в теории Стонера для ферромагнетизма коллективизированных электронов, оно позволяет достаточно хорошо описывать наблюдаемую температурную зависимость относительной намагниченности ферромагнетиков (в частности, переходных металлов Fe, Co, Ni при спинах SFe=1.11, SCo=0.86, SNi=0.30, соответствующих эффективным дробным магнитным моментам ионов в данных металлах), за исключением критической флуктуационной области и области низких температур, в которой для описания m(T) применимо спин-волновое приближение. Использование функционального соотношения (6) обусловлено также тем, что в данной работе мы не ставим задачи обоснования ферромагнетизма субмонослойных пленок и определения основных характеристик их магнитного упорядочения, а исследуем влияние ферромагнетизма на адсорбционные свойства данных пленок, что оправдывает используемый феноменологический подход с более реалистическим поведением намагниченности в области конечных температур, недаваемым теорией Стонера.

С другой стороны, класс универсальности критического поведения ультратонкой субмонослойной плёнки можно считать подобным двумерной модели Изинга. Для данной модели известно точное решение, которое может быть представлено в виде:

а (7)

Зависимость (7) характеризуется более быстрым выходом намаг-ниченности на состояние насы-щения уже при температурах близких к критической (рис.1). В диссертации было проведено описание адсорбции с использованием как приближения молекулярного поля, так и двумерной модели Изинга. Т.к. для субмонослойных адсорбционных структур в приповерхностной области являются существенными эффекты неоднородности электронного газа, то нами осуществлен их учет в градиентных поправках второго порядка к кинетической энергии в приближении Вейцзеккера - Киржница:

а (8)

а также для обменной и корреляционной энергий в приближении Вашишты-Сингви, как наиболее употребимого для большинства металлов:

а,а где (9)

а- фермиевский волновой вектор. С целью улучшения количественного согласия значений поверхностной и межфазной энергий для переходных металлов было учтено влияние на поверхностные характеристики градиентных поправок четвертого порядкаа к плотности кинетической энергии:

(10)

и к плотности обменно-корреляционной энергии:

(11)

Энтропийные вклады в свободную энергию задавались выражениями:

а (12)

а (13)

Расчеты поверхностной и межфазной энергии металлов в рамках модели желе дают отрицательные значения для большинства металлов. Выход за рамки модели желе связан с учетом дискретности ионов, которая приводит к поправкам к электростатической энергии за счет ион-ионного и электрон-ионного взаимодействий. В результате полную межфазную энергию можно записатьа в виде:

(14)

С использованием метода, предложенного в [10], для ион-ионной составляющей ?ii было использовано следующее выражение:

(15)

где Zi - заряды ионов, ci - расстояния между ближайшими ионами в плоскостях, параллельных поверхности,а d1 и d2 - межплоскостные расстояния в подложке и пленке, соответственно. Для введения поправки на электрон-ионное взаимодействие был использован подход с учетом псевдопотенциала Ашкрофта. Полученное выражение для ?ei аимеет вид:

(16)

где параметры обрезания riопределялись из условия минимума объемной энергии металлов.

Формулы (2), (15), (16) служат основой для вычисления полной межфазной энергии (14). Вариационный параметр ? определяется из ее минимизации:

(17)

Итогом решения данной вариационной задачи является полная межфазная энергия системы ?(?min(D),D). Зная ее легко найти энергию адгезии как работу, которую надо совершить для удаления подложки и пленки на бесконечность друг от друга:

(18)

Тогда энергия адсорбции определяется как энергия адгезии, приходящаяся на один адсорбированный атом:

(19)

Поверхностная концентрация адатомов ns2 является функцией параметра ?, характеризуещего степень заполнения адатомами поверхности подложки:

(20)

где ns1а - поверхностная концентрация атомов подложки. При этом электронная плотность n2 представляется в виде:

а (21)

а В третьей главе диссертации рассмотрено четыре модельных варианта реализации неактивированной адсорбции ионов переходных металлов на парамагнитной подложке:

  • Случай с отсутствием зазора между подложкой и пленкой (D=0) и с фиксированной толщиной пленки (h=d2=const), равной объемному значению межплоскостного расстоянияd2 для адсорбированного металла. Данный подход является классическим в изучении явления адсорбции и позволяет оценить значения энергии адсорбции, а также ее качественное поведение в зависимости от степени заполнения адатомами поверхности подложки.
  • Случай с фиксированной толщиной пленки (h=d2=const), но равновесным зазором D=Dmin, находящимся из условия минимума межфазной энергии ?(?min(D),Dmin). Данный подход соответствует реальному процессу формирования моноатомной пленки, поскольку между ней и подложкой неизбежно образуется зазор, обусловленный шероховатостями поверхности
  • Случай с отсутствием зазора между подложкой и пленкой (D=0), но равновесной толщиной пленки h=hmin. Толщина пленки определяется из соотношения

аа (22)

где ? - вариационный параметр, характеризующий релаксацию толщины пленки. Значения параметра ?min находятся из процедуры минимизации полной межфазной энергии. Модельный случай соответствует процессу изменения толщины пленки ввиду наличия поверхностных потенциалов, ее подстройку под структуру поверхности подложки.

  • Случай с равновесным зазором D=Dmin и равновесной толщиной плени h=hmin. Данный подход обобщает три вышеперечисленных случая и позволяет предсказывать образование монослоя или его отсутствие. Значения параметров hmin и Dminтакже находятся из условия минимума межфазной энергии.

В диссертации были осуществлены расчеты энергии адсорбции ионов и проведено изучение адсорбционных структур на примере Fe, Co и Ni на подложке из меди при различных ориентациях ее поверхностной грани. Данные металлы наиболее часто используются при получении ультратонких магнитных пленок как для научных исследований, так и промышленного использования. Проведенные в диссертации исследования зависимости межфазной энергии при значениях параметра покрытия ? в интервале 0.2 ? ? ? 1а в обобщенных условиях четвертого модельного случая выявили невозможность образования устойчивых моноатомных пленок из Fe, Co и Ni на плотноупакованных поверхностных гранях (111) и (100) медной подложки (отсутствует минимум в межфаз-ной энергии). Показано, что минимум в межфазной энергии, а следовательно, образование субмонослойных пленок Fe, Co и Ni может осуществляться лишь на ДрыхлыхУ гранях медной подложки ((110) и гранях с более высокими индексами Миллера). Это обосновывает наблюдаемую лишь ДостровковуюУ адсорбцию ионов металлов на плотноупакованных гранях металлических поверхностей [7, 8].

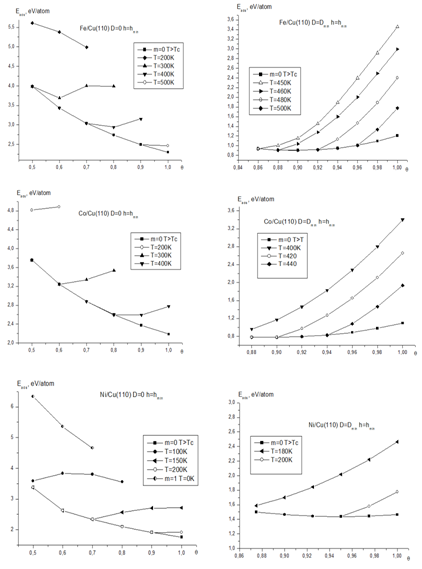

На рис. 2 представлены результаты расчета энергии адсорбции ионов железа, кобальта и никеля на поверхностной грани (110) меди в рамках первого модельного случая. Температура ферромагнитного фазового перехода в пленке железа при параметре покрытия ? = 1 оценивается Tс (? = 1) = 521 K, в пленке кобальта Tса (? = 1) = 464K и пленке никеля Tc (? = 1) = 209K.

Рис. 2 Зависимость энергии адсорбции от значения параметра покрытия ? для систем Fe/Cu, Co/Cu, Ni/Cu (1-й модельный случай)

а

Из рисунков видно, что учет эффектов ферромагнитного упорядочения вносит сущес-твенный вклад в изменение энергии адсорбции. Энергия адсорбции в парамагнитной фазе (m=0) значительно меньше энергии полностью упорядоченной фазы (m=1). Так, различия в энергиях парамагнитного и ферромаг-нитного (T=0 K) состояний для систем железоЦмедь, кобальтЦмедь и никельЦмедь (при параметре покрытия ?=1) оказываются около 2Ц3 eV. Это свидетельствует о том, что образование ферромагнитной пленки на поверхности подложки значительно увеличивает энергию адсорбции по сравнению с парамагнитной пленкой. Расчеты показывают, что энергия адсорбции для ионов Ni на медной подложке при всех параметрах напыления T и ? характеризуется большими значениями, чем для ионов Fe и Co, что отражает лучшую адгезию пленок никеля к меди по сравнению с пленками железа и кобальта на той же медной подложке. Из рис. 2 видно, что с понижением температуры относительно температуры ферромагнитного фазового перехода Tc энергия адсорбции демонстрирует быстрый рост с увеличением ? от ее значений в парамагнитной фазе к значениям, соответствующим энергии адсорбции для полностью упорядоченного состояния пленки с m=1. Рассмотрение первого модельного случая показывает, что во всем диапазоне изменения ? реализуется условие существования сплошной моноатомной пленки адсорбата на грани (110). Значения эффективных спинов магнитных ионов Fe, Co и Ni в соответствующих металлах (SFe=1.11,SCo=0.86, SNi=0.30) были использованы нами в качестве параметров расчета, но в области малых ?= 0.2?0.4 и низких температур предпочтительными для расчетов могут оказаться значения спинов для изолированных ионов с SFe?=2.95, SCo=2.4, SNi=1.6. На рис. 2 приведены результаты расчетов энергии адсорбции ионов Fe и Co при T = 100 и 200 K, а ионов Ni при T = 100 и 150 K при спинах изолированных ионов, а также при использовании для эффективных спинов в Fe и Co линейной экстраполяции по ? от их значений в металлах при ?=1 к значениям в изолированных ионах при ?=0.2. Видно, что использование значений спинов для изолированных ионов сказывается лишь для ионов Fe и Co при T= 100 K, приводя к понижению энергии адсорбции на величину Eads ? 0.5 eV при ? = 0.3?0.4. На pис. 3 представлены результаты расчета энергии адсорбции ионов тех же металлов в рамках второго модельного случая.

Рис. 3 Зависимость энергии адсорбции от значения параметра покрытия ? для систем Fe/Cu, Co/Cu, Ni/Cu (2-й модельный случай)

аВидно, что в отличие от первого случая устойчивая субмонослойная пленка для железа при температурах T= 200 и 300 K образуется лишь при ?<0.46 и ? < 0.72, соответственно, а при ? больших данных значений, энергетически более выгодной оказывается ДостровковаяУ адсорбция магнитных ионов железа. При температурах T = 400 и 500 K образуется устойчивое покрытие во всем диапазоне значений параметра ?. Для температур 200Ц500 K энергия адсорбции сначала убывает с ростом параметра ? в области, где удельная намагниченность пленки равна нулю (в данной области графики сливаются с графиком, соответствующим m = 0, T > Tc), а при отличной от нуля удельной намагниченности энергия адсорбции начинает резко возрастать с ростом ?. Для пленки кобальта предсказываются аналогичные эффекты (рис. 3): для температур T = 150 и 200 K устойчивая магнитоупорядоченная пленка образуется лишь при ? < 0.42 и ? < 0.55, соответственно, а при ?, больших данных значений, энергетически более выгодной оказывается ДостровковаяУ адсорбция; для T = 300 и 400 K устойчивое покрытие кобальта образуется во всем диапазоне значений параметра ?. Для пленки никеля (рис. 3) при температуре T=125 K устойчивая магнитоупорядоченная пленка образу-ется при ? < 0.675 (уже при T ? 120 K ферромагнитная составляющая в Eads пропадает), а при ?, больших данных значений, энергетически более выгодной оказывается ДостровковаяУ адсорбция; для температур T = 150 и 200 K устойчивое покрытие образуется во всем диапазоне значений параметра ?. При этом в области малых ?, где удельная намагниченность пленки равна нулю, энергия адсорбции убывает с ростом ?, а затем, начиная с некоторых значений (? = 0.7 для T = 150K и ? = 0.9 для T = 200K), ее поведение меняется за счет эффектов ферромагнитного упорядочения в пленке (энергия адсорбции растет с увеличением ? для T = 150K). Учет разницы между значениями изолированных спинов и спинов в объемном материале приводит к изменению энергии адсорбции от 0.2 до 0.6 эВ для рассматриваемых систем. В области малых ?=0.2-0.4, в которой имеет смысл рассматривать различия спинов, изменения не превышают 0.3 эВ для железа и кобальта. В остальных случаях изменения энергии адсорбции слишком малы или лежат в области достаточно больших, где эффективные спины магнитных ионов отражают коллективный характер взаимодействия и принимают такие же значения, как в соответствующих металлах. На рис. 4, 5 представлены результаты расчетов Eads для третьего и четвертого модельных вариантов описания адсорбции. Видно, что в рамках третьего модельного случая моноатомная пленка образуется при параметрах покрытия ?>0.5 для всех трех систем, начиная с температуры Т=200 K для железа и кобальта и T=100 K для никеля. В рамках четвертого случая устойчивое покрытие образуется лишь в узком диапазоне параметра ?: от ?=0.86 до 1 для ионов железа, от ?=0.88 до 1 для ионов кобальта и от ?=0.87 до 1 для ионов никеля. Кроме того, температуры, при которых существуют устойчивые моно-атомные покрытия, достаточно велики и близки к критическим. В остальном диапазоне изменения параметра ? и для температур более низких, чем отмечено выше, предсказывается реализация энергетически более выгодной а"островковой" адсорбции.

Рис. 5 Зависимость энергии адсорбции от значения параметра покрытия ? для систем Fe/Cu, Co/Cu, Ni/Cu (4-й модельный случай)

а

Рис. 4 Зависимость энергии адсорбции от значения параметра покрытия ? для систем Fe/Cu, Co/Cu, Ni/Cu (3-й модельный случай)

а

Также в рамках 1-го модельного случая был осуществлен расчет энергии адсорбции с использованием представления о двумерной модели Изинга при описании температурной зависимости намагниченности пленки. На рис. 6 представлено сравнение энергий адсорбции, расчитанных в рамках приближения молекулярного поля и двумерной модели Изинга. Видно, что для всех трех систем модель Изинга показывает качественно схожие результаты по сравнению с приближением молекулярного поля. Поскольку намагниченность в модели Изинга демонстрирует более резкое увеличение при приближении к T=0К (рис.1) по сравнению с моделью молекулярного поля, то и графики энергии адсорбции для модели Изинга также быстрее достигают значений, соответствующих полностью упорядоченному ферромагнитному состоянию пленки.

Рис. 6 Сравнение энергий адсорбции, рассчитанных в рамках модели молекулярного поля и модели Изинга для систем Fe/Cu, Co/Cu, Ni/Cu

В четвертой главе в рамках метода функционала спиновой плотности разработана модель описания заместительной адсорбции ионов переходных металлов на немагнитной подложке с учетом эффектов магнитоупорядочения. Введены градиентные поправки второго и четвертого порядков на неоднородность электронной сис-темы и поправки на дискретность кристаллической структуры субстрата и адсорбата. Выявлено разнообразие возникающих адсорбционных структур, соответствующих различным типам перемешивания приповерхностных атомов, определены условия реализации каждой структуры. Проведено сравнение расчетов энергии заместительной адсорбции в рамкам приближения молекулярного поля и двумерной модели Изинга. Сделаны выводы об энергетической выгодности процессов перемешивания адатомов по сравнению с процессами образования моноатомной пленки на поверхности адсорбата.

Рассматривалась следующая конфигурация системы: полубесконечный металл со средней плотностью заряда n1, ограниченный бесконечной плоской поверхностью и занимающий область z < - D - l. Пленка адсорбата с плотностью заряда n3 и толщиной h занимает область D < z < D + h. В результате процессов взаимного перемешивания атомов адсорбата и субстрата, характерных для активированной адсорбции, поверхность подложки подвергается различным реконструкциям. Наиболее значительную реконструкцию испытывает первый приповерхностный слой подложки. Поэтому этот слой выделен в отдельную область со средней плотностью заряда n2 и толщиной l. Между пленкой и подложкой в данной модели задается вакуумный зазор шириной 2D.

При рассмотрении бинарного раствора пленки ApS1-p полагалось, что символ А характеризует атомы адсорбата, S - атомы подложки, индекс p обозначает относительную долю атомов адсорбата в бинарном растворе. Исходные параметры для расчета энергии адсорбции такие как заряд иона Z3 и радиус обрезания rs3определялись по формулам:

, а (23)

Электронная плотность пленки и ее эффективная толщина представляются в виде:

,а а (24)

где ns3 - поверхностная концентрация атомов в пленке, da, ds - расстояния между наиболее плотноупакованными плоскостями в кристаллах адсорбата и подложки, соответственно. Аналогичные формулы использовались и для бинарного раствора ApТS1-pТ в первом приповерхностном слое:

, (25)

где Z2 определяется выражением (23), ns2 - поверхностная концентрация атомов в приповерхностном слое подложки, p' - относительная доля атомов адсорбата в слое,l - толщина слоя перемешивания. Предполагая равномерное распределение адатомов в приповерхностном слое подложки с повторением ее симметрии, параметр заполнения Q, можно выразить через параметры бинарных растворов p и pТ:

аа (26)

где параметры q и qТ определяются выражениями:

(27)

и характеризуют степень заполнения атомами пленки и приповерхностного слоя подложки, соответственно. Параметры Q, q иqТ связаны друг с другом соотношением:

(28)

Для выявления устойчивого состояния в случае заместительной адсорбции необходимо при фиксированных Т и Q, кроме минимизации по b, проводить минимизацию межфазной энергии, приходящейся на один атом плёнки (?/ns3) по параметрам p и q, так как система стремится к состоянию, в котором энергия отрыва одного атома из плёнки максимальна. Следовательно, схему минимизации можно представить в виде:

аа (29)

На рис.7 представлены графики зависимости значений параметра pmin состава пленки в минимуме а?/ns3 адля разных температур при адсорбции ионов Fe, Co и Niна медной подложке от параметра покрытия Q

Рис. 7 Зависимость параметра p от значения параметра покрытия Q для разных температур систем Fe/Cu, Co/Cu, Ni/Cu

Поскольку параметр р в рамках рассматриваемой модели замести-тельной адсорбции задает степень перемешивания атомов адсорбата с атомами подложки, то из анализа графиков можно сделать следующие выводы: для систем Fe/Cu и Co/Cu при параметре покрытия Q?1 и всех температурах, вплоть до критической, реализуется процесс перемешивания в межфазной области раздела с p<1; адля системы Ni/Cu процессы перемешивания осуществляются при Q?0.9, а в интервале Q=0.95 - 1.0 предсказывается реализация неактивированной адсорбции с p=1 для любых температур. Для систем Fe/Cu (при Т?300 K) и Co/Cu (при T>200 K) в интервале Q = 0.2Ц0.45 реализуется немагнитная УсэндвичФЦструктура (p=0), когда ионы адсорбата полностью погружаются в приповерхностный слой подложки, вытесняя ионы меди на поверхность. Однако при Q > 0.45 апроисходит лишь частичное перемешивание, адатомы железа и кобальта вытесняются на поверхность с установлением ферромагнитного порядка в смешанном слое при T < 300 K. При Q=0.8-1.0 ав системах Fe/Cu и Co/Cu образуется структура, близкая к 2х2 (p=0.5). В системе Ni/Cu процессы реконструкции поверхности не зависят от температуры, а определяются лишь степенью заполненения адатомами подложки. Реализацию в данной системе неактивированной адсорбции при аQ=0.95Ц1.0 можно объяснить близкими значениями постоянных решеток никеля и меди, и при полном заполнении подложки адатомами они повторяют поверхностную структуру адсорбента.

Рис. 8 Сравнение энергетических характеристик заместительной адсорбции(сплошные линии) и неактивированной(пунктирные) при различных температурах для систем Fe/Cu, Co/Cu, Ni/Cu

На pис.8 представлены графики сравнения энергетических характеристик заместительной и неактивированной адсорбций в диапазоне температур вплоть до критических. Видно, что энергия заместительной адсорбции выше энергии неактивированной (в 2 раза для полностью магнито-упорядоченного состояния при Q=0.2 и в 1.1 при Q=1). Это позволяет сделать вывод, что процессы замещения являются энергетически более выгодными лишь для покрытий с малыми Q, а с ростом Q влияние процессов замещения уменьшается, что подтверждается результатами экспериментов. Можно отметить, что наблюдаемые температурные изменения энергии адсорбции прежде всего обусловлены температурной зависимостью намагниченности ферромагнитной пленки, т.к. без учета эффектов намагничения влияние температуры на величину энергии адсорбции является незначительным. Особо выделим, что процессы замещения в поверхностном слое, стимулированные температурой, заметно ухудшают качество межфазной границы раздела, и это приводит к уменьшению коэффициента магнитосопротивления в магнитных сэндвич-структурах типа Fe/Cr. С ростом толщины покрытия проведенные исследования предсказывают уменьшение влияния эффектов перемешивания. В монослойных покрытиях никеля эффекты перемешивания минимальны, поэтому для получения высокого качества межфазных границ раздела (максимального коэффициента магнитосопротивления в магнитных сэндвич-структурах) рекомендуется использовать сплавы Ni-Fe, обеспечивающие более высокую критическую температуру по сравнению с пленками никеля и более высокое качество межфазной границы раздела по сравнению с пленками железа

Основные результаты и выводы

I) Осуществлено теоретическое описание влияния температуры и эффектов ферромагнитного упорядочения на адсорбцию магнитных ионов на немагнитной металлической подложке при образовании субмонослойной пленки. Выявлены условия образования устойчивых относительно островковой адсорбции магнитных моноатомных пленок при изменении параметра покрытия ?. Разработанный теоретический метод реализован для описания адсорбции ионов Fe, Co, Ni на медной подложке. Рассмотрено четыре модельных случая распределения электронной плотности в зависимости от равновесного расстояния между пленкой и подложкой и равновесной толщины адсорбционного слоя.а Показано, что:

а) образование устойчивых субмонослойных ферромагнитных пленок при неактивированной адсорбции может осуществляться лишь на рыхлых гранях металлических подложек, что обосновывает наблюдаемую лишь "островковую" адсорбцию ионов металла на плотноупакованных гранях металлических поверхностей;

б) эффекты ферромагнитного упорядочения в моноатомной пленке приводят к заметному увеличению энергии адсорбции на DEads ?2 - 2.5 эВ, что может служить дополнительным экспериментальным критерием установления ферромагнетизма в ультратонких пленках на основе изучения адсорбционных характеристик системы;а

в) адсорбция ионов переходных металлов на металлической подложке при равновесной толщине пленки и равновесном межфазном зазоре приводит к образованию устойчивой моноатомной ферромагнитной пленки лишь в узком интервале температур, близких к температуре магнитного фазового перехода Тс, и значениях ?, близких к единице. В остальном диапазоне значений ? и температурах, существенно ниже Тс, предсказывается осуществление энергетически более выгодной "островковой" адсорбции;

г) применение двух различных приближений для описания температурной зависимости намагниченности субмонослойных пленок (молекулярного поля и двумерной модели Изинга) приводит к качественно похожим результатам для зависимости энергии адсорбции от параметра покрытия ? для различных температур в системе. Однако, в интервале температур 0.3 < T/Tc(?) ?1 графики зависимости энергии адсорбции от ? при использовании представления о двумерной модели Изинга характеризуются более быстрым выходом на значения энергии адсорбции, соответствующие состояниям магнитного насыщения в пленке.

2) Разработан метод теоретического описания влияния температуры и эффектов ферромагнитного упорядочения на активированную адсорбцию магнитных ионов переходных металлов на немагнитной металлической подложке с образованием субмонослойной ферромагнитной пленки. Осуществлено численное описание адсорбции магнитных ионов Fe, Co, Ni на медной подложке Сu(110) в рамках многопараметрического метода функционала спиновой плотности. Рассмотрен вопрос о влиянии магнитного упорядочения на энергетические характеристики адсорбции и процессы реконструкции поверхности за счет перемешивания ионов адсорбата с ионами подложки. Выявлены эффекты существенного влияния магнитного упорядочения в пленках на энергетические характеристики адсорбции и процессы реконструкции поверхности за счет перемешивания ионов адсорбата с ионами подложки. Показано:

а) ферромагнитное упорядочение в монослойной пленке адсорбата приводит к заметному увеличению энергии адсорбции, а также стимулирует заместительные процессы с ростом температуры;

б) учет эффектов реконструкции поверхности приводит к увеличению значений энергии адсорбции по сравнению с энергией неактивированной адсорбции.

Выявлено влияние эффектов ферромагнитного упорядочения на реализацию различных поверхностных адсорбционных структур с изменением ?.

Результаты диссертации опубликованы в работах

1. Мамонова М.В., Морозов Н.С., Прудников В.В. Описание адсорбции магнитных ионов на металлических поверхностях в рамках функционала спиновой плотности // Физика металлов и металловедение. - 2009. - Т. 107. - а№ 5. - С. 451-458.

2. Мамонова М.В., Морозов Н.С., Прудников В.В. Теоретическое описание адсорбции ионов переходных металлов на металлических поверхностях с образованием субмонослой-ных ферромагнитных пленок // Физика твердого тела. - 2009. - Т. 51. -а № 10. - С. 2004-2010.

3. Мамонова М.В., Морозов Н.С., Прудников В.В. Разработка методов описания адсорбции магнитных ионов на металлических поверхностях в рамках функционала спиновой плотности // Вестник Омского университета. - 2007. - № 4. - С. 34-39.

4. Прудников В.В., Мамонова М.В., Климов С.П., Морозов Н.С. Теоретическое описание активированной адсорбции магнитных ионов на парамагнитных металлических поверхностях // Вестник Омского университета. - 2008. - № 4. - С. 23-28.

5. Прудников В.В., Мамонова М.В., Морозов Н.С. Теоретическое описание адсорбции ионов переходных металлов на металлических поверхностях с образованием субмоно-слойных ферромагнитных пленок // Вестник Омского университета. - 2009. - № 2. - С. 63-70.

6. Прудников В.В., Мамонова М.В., Климов С.П., Морозов Н.С. Исследование влияния эффектов заместительной адсорбции магнитных ионов на процесс образования субмонослойных ферромагнитных пленок на металлических поверхностях // Вестник Омского университета. - 2009. - № 2. - С. 77-83.

7. Мамонова М.В., Прудников В.В., Климов С.П., Морозов Н.С. Влияние эффектов заместительной адсорбции магнитных ионов на процесс образования субмонослойных ферромагнитных пленок на металлических поверхностях // Сб. трудов Всероссийской конф. "Современные проблемы термодинамики и теплофизики" 1-3 декабря 2009, Новосибирск, c.149-150. Новосибирск: Изд-во ИНХ СО РАН, 2009 - 236 с.

8. Морозов Н.С., Мамонова М.В., Прудников В.В.  Многопараметрическая модель неактивированной адсорбции ионов переходных металлов на металлических поверхностях с образованием субмонослойных ферромагнитных пленок // Сб. трудов Всероссийской конф. "Современные проблемы термодинамики и теплофизики" 1-3 декабря 2009, Новосибирск, c.155-156. Новосибирск: Изд-во ИНХ СО РАН, 2009 - 236 с.

9. Морозов Н.С. Описание адсорбции магнитных ионов на металлических поверхностях в рамках метода функционала спиновой плотности // ХХХIV региональная научно-практическая студенческая конференция: сборник статей секции "Физико-математические науки". Омск: аИзд-во Ом. гос. ун-та, 2010. - 137 с., с. 114-117.
