Конструктивные элементы сварных соединений
| Обозначение шва | Конструктивные элементы и размеры | |
| подготовленных кромок | сварного шва | |

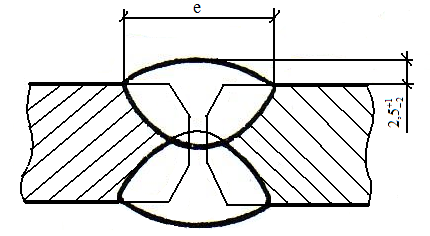

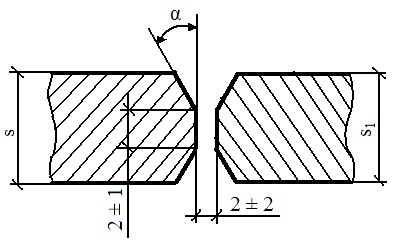

| С25 |  |  |
Размеры и предельные отклонения конструктивных элементов
сварных соединений
| Сварное соединение | Способ сварки | s=s1 | e | g | ||
| Номин. | Пред. отклон. | Номин. | Пред. отклон. | |||
| С25 | АФ; МФ | 18-28 | 24 | ±4,0 | 2,5 | +1,0 -2,0 |
| 28-38 | 28 | ±5,0 | ||||
| 38-48 | 32 | +1,5 -2,0 | ||||
| 48-54 | 36 | |||||
| 54-60 | 39 | |||||
Примечание. При способе сварки МФ притупление с = 3 ± 1 мм.
Таблица 20
Конструктивные элементы сварных соединений
| Обозначение шва | Конструктивные элементы и размеры | |
| подготовленных кромок | сварного шва | |

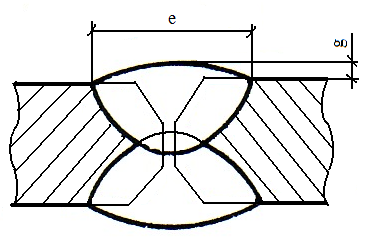

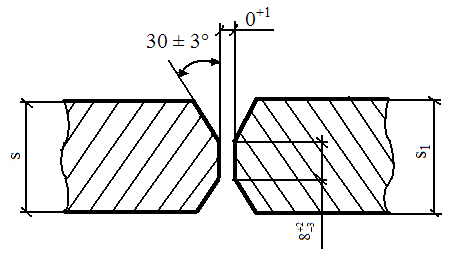

| С25 |  |  |

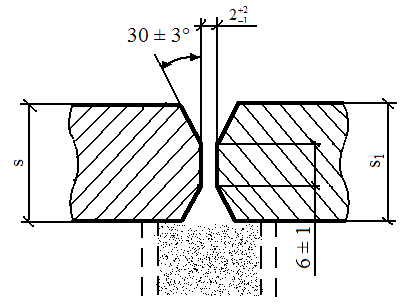

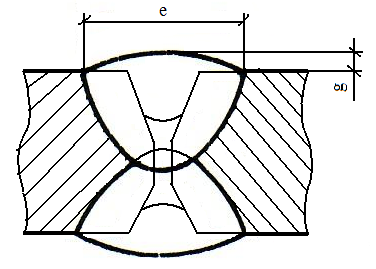

| С38 |  |  |
Размеры и предельные отклонения конструктивных элементов
сварных соединений
| Сварное соединение | Способ сварки | s=s1 | e | g | α, ° (пред. откл. ±3) | ||
| Номин. | Пред. отклон. | Номин. | Пред. отклон. | ||||
| С25 | АФк | 24-28 | 24 | ±4 | 2,5 | +1,0 -2,0 | 30 |
| 28-38 | 29 | ±5 | |||||
| 38-48 | +1,5 -2,0 | ||||||
| 48-54 | 33 | 25 | |||||
| 54-60 | 36 | ||||||
| С38 | АФф | 18-28 | | | | 24 | |
| 28-40 | 32 | ||||||
| 40-50 | 38 | ||||||
| 50-60 | 43 | ||||||
Примечание. АФф - автоматическая сварка на флюсовой подушке.
Таблица 21
