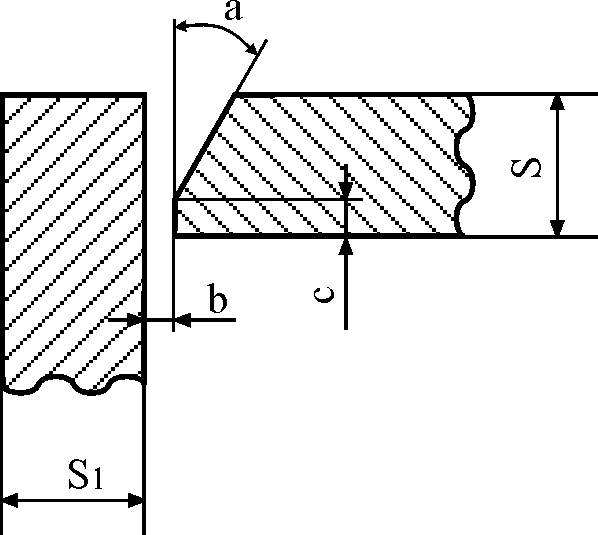

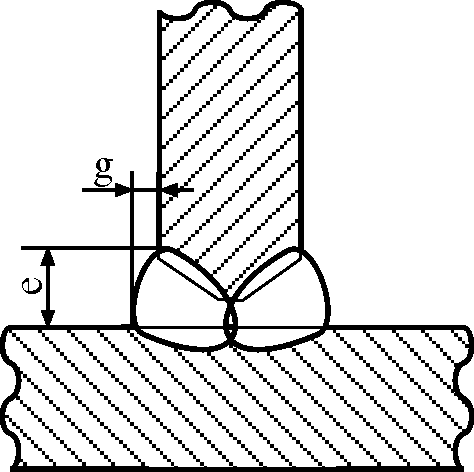

Конструктивные элементы сварных соединений
| Обозначение шва | Конструктивные элементы и размеры | |
| подготовленных кромок | сварного шва | |
| Т8 |  |  |
Размеры и предельные отклонения конструктивных элементов
сварных соединений
| Сварное соединение | Способ сварки | s | b | с | е | g, (пред откл. 2) | , град. (пред откл. 20) | |||
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | |||||
| Т8 | ИНп | 6-9 | 1,0 | 1,0 | 1,0 | 1,0 | 7 | 2,0 | 0,08s-0,25s | 55 |
| 10-12 | 9 | |||||||||
| 14-16 | 12 | |||||||||
| 18-20 | 16 | |||||||||
| ИП, УП | 6-9 | 8 | 45 | |||||||
| 10-12 | 2,0 | +1,0 -2,0 | 2,0 | +1,0 -2,0 | 10 | |||||
| 14-18 | 12 | 3,0 | ||||||||
| 20-24 | 14 | |||||||||
| 26-30 | 16 | 4,0 | ||||||||
| 32-36 | 20 | |||||||||
| 38-42 | 24 | |||||||||
| 45-48 | 28 | 5,0 | ||||||||
| 50-53 | 32 | |||||||||
| 56-60 | 36 | |||||||||
| 63-65 | 40 | |||||||||
| 70-75 | 44 | |||||||||
| 80 | 48 | |||||||||
Таблица 14

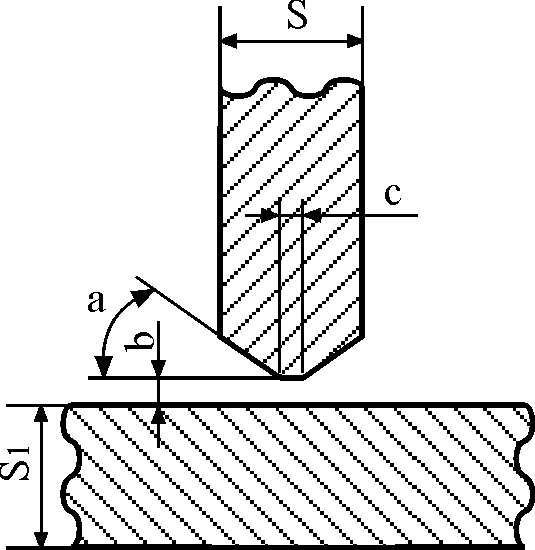

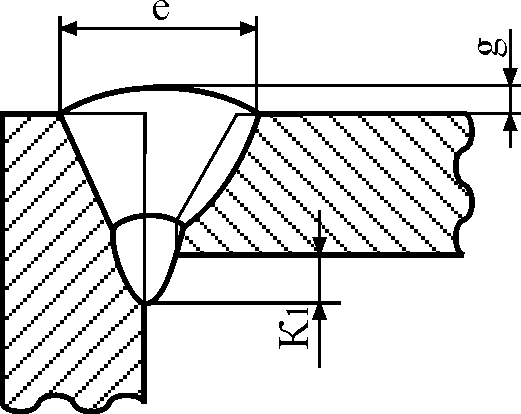

Конструктивные элементы сварных соединений
| Обозначение шва | Конструктивные элементы и размеры | |
| подготовленных кромок | сварного шва | |
| У7 |  |  |
Размеры и предельные отклонения конструктивных элементов
сварных соединений
| Сварное соединение | Способ сварки | s=s1 | b | с | е | g | , град. (пред откл. 20) | ||||
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | ||||
| У7 | ИНп, ИП | 3,0-3,5 | 1,0 | 1,0 | 1,0 | 1,0 | 6 | 2 | 1,0 | +0,5 -1,0 | 50 |
| 3,8-4,5 | 7 | ||||||||||
| 5,0-5,5 | 8 | 1,0 | |||||||||
| 6,0 | 10 | ||||||||||
| 7,0 | 14 | ||||||||||
| 8,0 | 18 | ||||||||||
| 9,0 | |||||||||||
| 10,0 | 20 | ||||||||||
| УП | 3,0-4,0 | 6 | 40 | ||||||||
| 4,5-7,0 | 8 | ||||||||||
| 8,0-11,0 | 14 | ||||||||||
| 12,0-14,0 | 2,0 | +1 -2 | 2,0 | +1 -2 | 18 | 3 | 2,0 | +1,0 -2,0 | |||
| 16,0-18,0 | 22 | ||||||||||
| 20,0-22,0 | 26 | 4 | |||||||||
| 24,0-26,0 | 30 | ||||||||||
| 28,0-30,0 | 34 | ||||||||||
| 32,0-34,0 | 38 | ||||||||||
| 36,0-40,0 | 42 | ||||||||||
| 42,0-45,0 | 46 | 5 | |||||||||
| 48,0-53,0 | 50 | ||||||||||
| 56,0-60,0 | 54 | ||||||||||
Таблица 15
