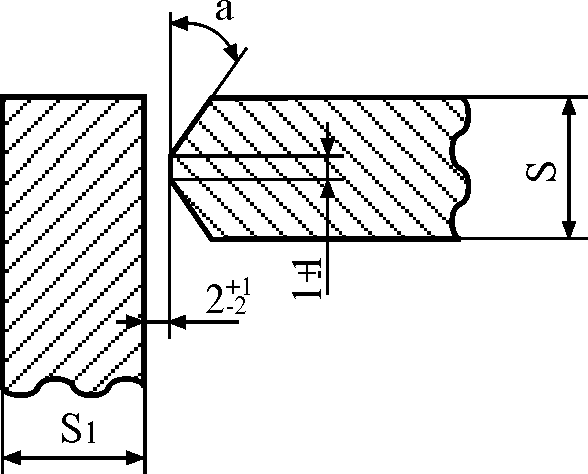

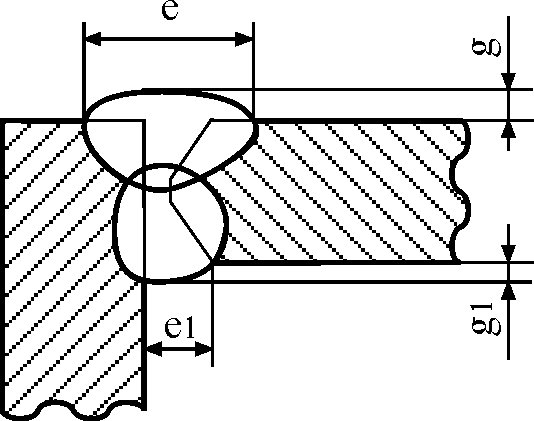

Конструктивные элементы сварных соединений
| Обозначение шва | Конструктивные элементы и размеры | |
| подготовленных кромок | сварного шва | |
  У8 | | |
Размеры и предельные отклонения конструктивных элементов
сварных соединений
| Сварное соединение | Способ сварки | s=s1 | е1 | е1 | g=g1 | , град. (пред откл. 20) | |||
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | ||||
| У8 | ИНп, ИП | 6-9 | 7 | 2,0 | 5 | 1,0 | 1,0 | 1,0 | 50 |
| 10-12 | 9 | 7 | |||||||
| 14-16 | 13 | 11 | 2,0 | ||||||
| 18-20 | 17 | 15 | |||||||
| УП | 6-10 | 8 | 6 | 40 | |||||
| 11-16 | 10 | 8 | |||||||
| 18-22 | 13 | 11 | |||||||
| 24-28 | 16 | 14 | |||||||
| 30-34 | 19 | 17 | |||||||
| 36-40 | 22 | 20 | 2,0 | +1,0 -2,0 | |||||
| 42-45 | 26 | 24 | |||||||
| 48-53 | 30 | 28 | |||||||
| 56-63 | 38 | 3,0 | 36 | 3,0 | |||||
| 65-70 | 42 | 40 | |||||||
| 75-80 | 46 | 4,0 | 44 | 4,0 | |||||
| 85-90 | 50 | 48 | |||||||
| 95-100 | 54 | 5,0 | 52 | 5,0 | |||||
Таблица 16

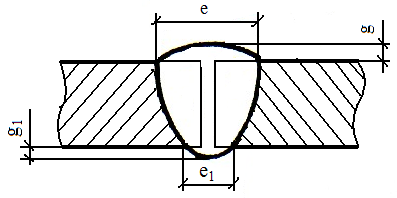

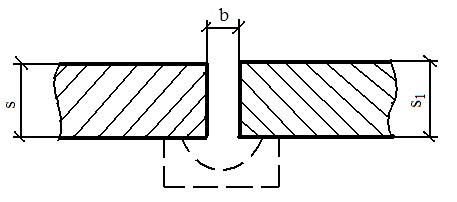

Конструктивные элементы сварных соединений
| Обозначение шва | Конструктивные элементы и размеры | |
| подготовленных кромок | сварного шва | |
| С4 |  |  |
Размеры и предельные отклонения конструктивных элементов
сварных соединений
| Сварное соединение | Способ сварки | s = s1 | е1 (пред. отклон. ± 4) | е, не более | b | g=g1 | ||
| Номин. | Пред. отклон. | Номин. | Пред. отклон. | |||||
| С4 | АФп | 5-6 | 12 | 23 | 3,0 | +2,0 | 1,5 | ± 1,0 |
| 7-10 | 14 | 26 | 4,0 | +1,5 -1,0 | ||||
| 12-14 | 28 | |||||||
| 16-18 | 16 | 36 | 5,0 | 2,0 | ± 1,5 | |||
| 20 | 38 | 6,0 | ||||||
Примечание. АФп – автоматическая сварка на медном ползуне. Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,15 мм при полном проплавлении кромок.
