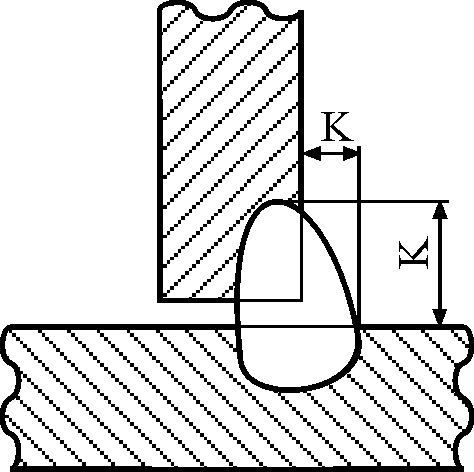

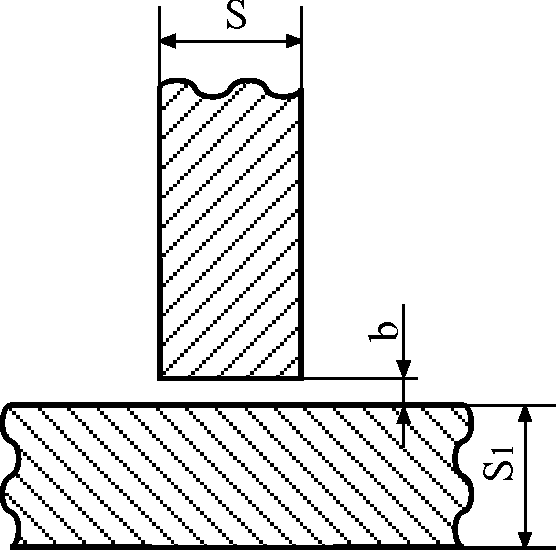

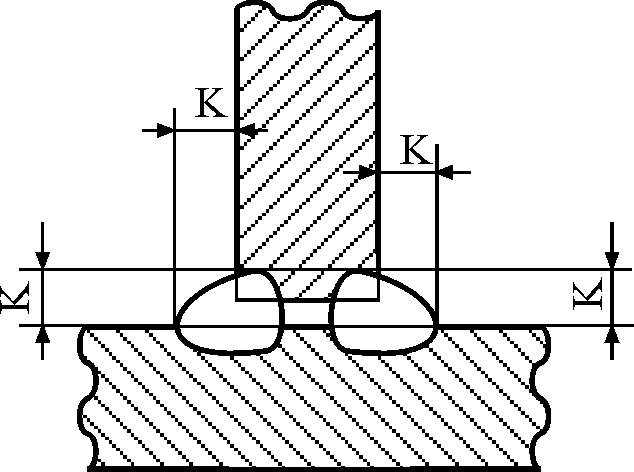

Конструктивные элементы сварных соединений
| Обозначение шва | Конструктивные элементы и размеры | |
| подготовленных кромок | сварного шва | |
| Т1 Т3 |  |   |
Размеры и предельные отклонения конструктивных элементов
сварных соединений
| Обозначение шва | Способ сварки | s | b | |
| Номин. | Пред. откл. | |||
| Т1 | ИНп, ИП, УП | 0,8-3,0 | 0 | +0,5 |
| 3,2-5,5 | +1,0 | |||
| Т3 | 6,0-20,0 | +1,5 | ||
| 22,0-40,0 | +2,0 | |||
Таблица 12

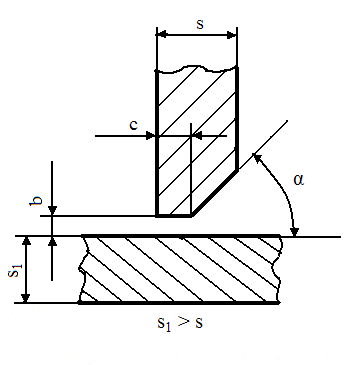

Конструктивные элементы сварных соединений
| Обозначение шва | Конструктивные элементы и размеры | |
| подготовленных кромок | сварного шва | |
| Т6 |  |  |
Размеры и предельные отклонения конструктивных элементов
сварных соединений
| Обозначение шва | Способ сварки | s | b | c | e | , град. (пред. отклон. +2°) | |||
| Номин. | Пред. отклон. | Номин. | Пред. отклон. | Номин. | Пред. отклон. | ||||
| Т6 | ИНп | 3,0-4,0 | 0 | +1,0 | 1,0 | ±1,0 | 7 | ±2,0 | 55 |
| 4,5-6,0 | 10 | ||||||||
| 7,0-10,0 | 16 | ||||||||
| ИП, УП | 3,0-4,0 | 6 | 45 | ||||||
| 4,5-6,0 | 8 | ||||||||
| 7,0-10,0 | 12 | ||||||||
| 11,0-14,0 | +2,0 | 2,0 | +1,0 -2,0 | 16 | ±3,0 | ||||
| 16,0-18,0 | 20 | ||||||||
| 20,0-22,0 | 24 | ±4,0 | |||||||
| 24,0-26,0 | 28 | ||||||||
| 28,0-30,0 | 32 | ||||||||
| 32,0-34,0 | +3,0 | 36 | |||||||
| 36,0-40,0 | 40 | ||||||||
| 42,0-45,0 | 44 | ±5,0 | |||||||
| 48,0-53,0 | 48 | ||||||||
| 56,0-60,0 | 52 | ||||||||
Таблица 13
