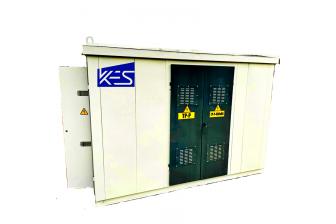

Комплектные трансформаторные подстанции (КТП) — неотъемлемый элемент электроснабжения объектов различного назначения: от жилых поселков до промышленных зон. Корректный монтаж КТП — залог безопасной, стабильной и долговечной работы оборудования.

Подготовка к монтажу КТП

Этап подготовки — один из важнейших в процессе монтажа. Он включает в себя как инженерные расчёты, так и организационные мероприятия, без которых невозможна безопасная установка оборудования. Основные задачи подготовительного этапа:

• Анализ условий эксплуатации и выбор типа КТП (мачтовая, киосковая, контейнерная и т.д.)
• Получение технических условий на присоединение к электросетям
• Разработка проектной документации в соответствии с СП и ПУЭ

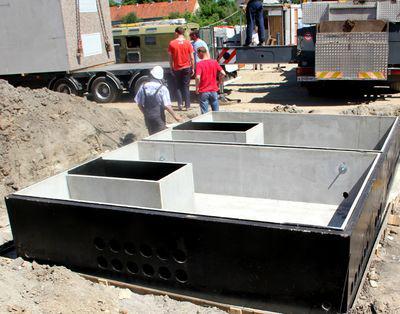

• Подготовка площадки: выравнивание, устройство фундамента, прокладка кабельных каналов
• Согласование проекта с надзорными органами и сетевой организацией

Тщательная подготовка позволяет минимизировать риски на следующих стадиях установки и обеспечивает соответствие всем нормативным требованиям.

Основные этапы монтажа КТП

Монтаж КТП — это последовательный процесс, включающий в себя установку оборудования, подключение к питающим и отходящим линиям, а также проведение электрических испытаний. Этапы монтажа:

• Установка корпуса КТП на подготовленный фундамент
• Закрепление заземляющего контура и подключение контура к основным элементам подстанции
• Монтаж силового трансформатора (если он не интегрирован изначально)
• Подключение высоковольтной и низковольтной кабельной продукции
• Установка и настройка распределительных устройств, предохранителей, автоматов
• Проведение замеров сопротивления изоляции, заземления и целостности цепей
• Тестовая подача напряжения и проверка работоспособности

Монтаж должен выполняться квалифицированными специалистами в строгом соответствии с проектом и ПУЭ. Это позволяет избежать аварийных ситуаций и продлевает срок службы оборудования.

Требования ПУЭ при монтаже КТП

Правила устройства электроустановок (ПУЭ) — это нормативный документ, регулирующий все аспекты проектирования и монтажа электрооборудования, включая КТП. Несоблюдение этих норм может привести к штрафам, отключению объекта от электросети или, что хуже, — авариям и пожарам. Основные требования ПУЭ:

• Заземление: все металлические конструкции КТП должны быть надежно заземлены, сопротивление не должно превышать нормативного значения (обычно до 4 Ом)
• Доступность: доступ к элементам КТП должен быть организован без препятствий, а зоны обслуживания — ограждены
• Размещение: минимальные расстояния от КТП до зданий и коммуникаций должны соответствовать СП и ПУЭ (например, не менее 10 м до жилых зданий)
• Огнезащита: применяемые материалы и конструктивные решения должны обеспечивать огнестойкость и исключать распространение огня
• Маркировка и схемы: все цепи должны быть четко промаркированы, а на дверях подстанции размещены схемы соединений и предупреждающие таблички
• Испытания: перед вводом в эксплуатацию обязательны испытания изоляции, проверки фазировки и работоспособности автоматики

Соблюдение норм ПУЭ — это не формальность, а жизненно важное условие безопасной и устойчивой работы электросетевого оборудования.

Заключение

Монтаж комплектной трансформаторной подстанции — это комплексный процесс, требующий точного соблюдения технических норм, стандартов и правил ПУЭ. От подготовки и правильного выполнения каждого этапа зависит не только стабильность энергоснабжения, но и безопасность персонала и окружающих. KazElectroSnab (https://kes.kz/) занимается поставкой комплектных трансформаторных подстанций, шкафов релейной защиты и распределительных устройств. Оборудование компании используется на объектах различного назначения и соответствует действующим техническим требованиям.Грамотный выбор оборудования — важный шаг на пути к надёжной и устойчивой работе энергосистемы.
