Серверные стойки и шкафы предназначены для размещения телекоммуникационного, серверного, сетевого и вспомогательного оборудования в организованном, защищённом и стандартизированном виде. Они обеспечивают структурированное размещение компонентов, удобство обслуживания, безопасность, эффективное охлаждение и оптимальное использование пространства.

Использование стоек и шкафов особенно важно в дата-центрах, серверных помещениях, технических зонах офисов и промышленных объектах, где сосредоточено большое количество оборудования с необходимостью централизованного управления.

Отличия между стойкой и шкафом

Основное различие между стойкой и шкафом заключается в конструкции и степени защиты оборудования.

Серверная стойка

Представляет собой открытый металлический каркас без боковых, передних и задних панелей. Обеспечивает лёгкий доступ к оборудованию, хорошую вентиляцию и удобство монтажа. Чаще используется в помещениях с контролируемыми условиями, где не требуется дополнительная защита от пыли или несанкционированного доступа.

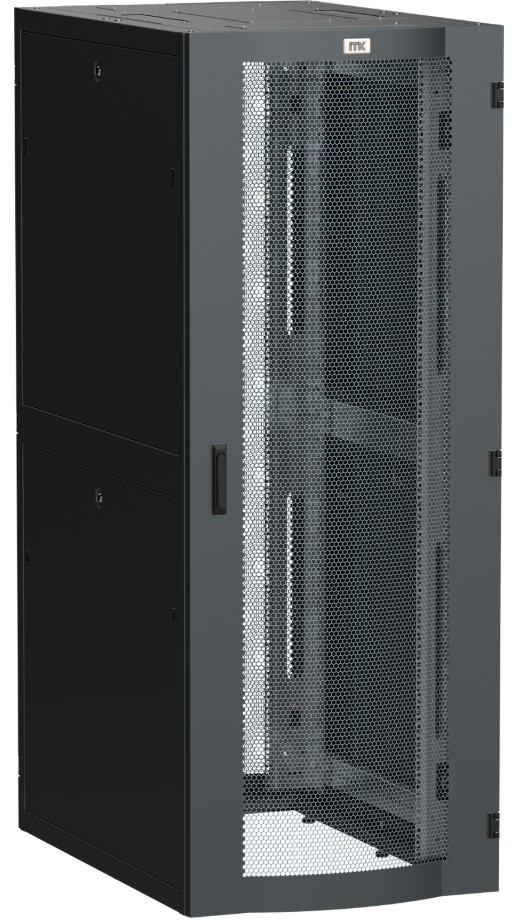

Серверный шкаф

Является закрытой конструкцией с дверями и панелями. Обеспечивает защиту от механических воздействий, пыли и постороннего вмешательства. Может иметь перфорированные или стеклянные дверцы, вентиляционные отверстия и замки. Применяется в большинстве случаев, где требуется защита оборудования и контроль доступа.

Конструкция и элементы

Серверные стойки и шкафы имеют модульную структуру и включают следующие элементы:

Несущий каркас

Основа конструкции, выполненная из стальных или алюминиевых профилей. Обеспечивает жёсткость и устойчивость. Обычно рассчитан на установку оборудования стандарта 19 дюймов.

Монтажные направляющие

Вертикальные стойки с перфорацией, в которые крепятся устройства при помощи монтажных комплектов. Перфорация выполнена с шагом 1,75 дюйма (1 юнит, 1U), что соответствует высоте стандартных серверных блоков.

Панели и двери

Боковые, задние и передние панели обеспечивают защиту и могут быть съёмными или открывающимися. Двери — перфорированные, сплошные или стеклянные — выбираются в зависимости от требований к вентиляции и контролю доступа.

Система вентиляции

Для отвода тепла устанавливаются вентиляционные панели, кулеры, крышные или передние вентиляторные блоки. В шкафах возможно размещение пассивной или активной вентиляции, включая систему управления температурой.

Кабельные каналы и вводы

Предусмотрены для организации ввода и укладки силовых и сигнальных кабелей. Располагаются в основании, в крыше и по бокам шкафа. Некоторые модели имеют щётки или гермовводы для герметичности.

Опоры и колёсные ролики

Оснащаются регулируемыми ножками или колёсами для устойчивой установки или мобильности. Это важно при необходимости перемещения шкафа в пределах помещения.

Классификация по установке

Серверные шкафы и стойки делятся по способу установки:

• Напольные — устанавливаются на пол, имеют большую грузоподъёмность, вместимость до 47U. Используются в серверных залах и дата-центрах.
• Настенные — компактные модели до 18U для размещения лёгкого сетевого оборудования, маршрутизаторов, патч-панелей. Применяются в офисах и малых серверных.

Дополнительные компоненты

Для повышения функциональности и удобства эксплуатации могут устанавливаться следующие элементы:

• полки — стационарные или выдвижные, для размещения неформатного оборудования;
• блоки розеток (PDU) — для организации электропитания;
• органайзеры кабелей — горизонтальные и вертикальные направляющие;
• мониторинговые модули — для контроля температуры, влажности и состояния питания;
• заземляющие шины — для обеспечения электробезопасности.
