Основные регулировки котла FACI


Основные регулировки котла производятся с цифровой панели установленной на котле.

1. Температура теплоносителя.

2. Время подачи топлива шнеком.

3. Мощность вентилятора.

4. Температура запуска насоса.

5. Сброс аварийных параметров.

6. Включение-выключение котла.


Освоив вышеперечисленные настройки, Вы можете успешно эксплуатировать ваш котел.


1. Цифровая панель управления




2. Кнопки и их описание


INTERRUTORE GENERALE: Включение, выключение электропитания.

ON-OFF Pellets / + : Удерживая данную кнопку в течение пяти секунд Вы можете включать/выключать систему подачи гранул в камеру сгорания. В режиме работы с меню эта кнопка позволяет увеличивать значение изменяемых параметров.

При нажатии и удерживании этой кнопки происходит включение – выключение котла.

ON-OFF Legna/ -: Удерживая данную кнопку в течение пяти секунд Вы можете включать/выключать систему работы с кусковым твердым топливом (дровами). В режиме работы меню эта кнопка позволяет уменьшать значение изменяемых параметров.

SET/COCLEA: Удерживая нажатой данную кнопку, можно произвести загрузку гранул в ручном режиме в камеру сгорания котла. Такая процедура может быть произведена успешно, только если котел выключен в режиме OFF. Работа шнека производится только в момент появления на панели командной строки Load (Загрузка). Пеллеты продолжают загружаться до тех пор, пока кнопка нажата, и можно увидеть соответствующее сообщение на панели. В режиме работы с Меню эта кнопка позволяет управлять кодами и величинами параметров и их корректировкой.

ESC/MENU: Данная кнопка позволяет войти и выйти из меню на панели в любой момент, независимо от режима работы котла. В меню представлен список всех параметров, которые можно изменить. Из режима изменения параметров можно выйти, не сохраняя измененные значени

TERMOSTATO A RIARMO: Кнопка сброса аварийных параметров.


3. Пиктограммы и их описание


1. Пиктрограмма Cochlea On – загорается во время работы шнека подачи топлива.

2. Пиктограмма Fan – загорается во время работы вентилятора подачи воздуха.

3. Пиктограмма Pump – загорается или моргает во время работы в постоянном режиме или при включении от внешнего термостата.

4. Пиктограмма Boiler – загорается, когда температура теплоносителя в котле ниже установленной температуры TH-CALDAIA – Delta Modulazione / Установки режима изменения параметров. Пиктограмма гаснет, когда температура теплоносителя в котле превышает установленную OFF THERMOSTAT (Выключенный термостат) в TH-CALDAIA.

5. Пиктограмма Fumi – загорается, когда температура дымовых газов выше TH ON Fumi, гаснет в режиме повторного запуска или перед выключением

6. Пиктограмма Pellet – загорается в режиме работы с гранулами.

7. Пиктограмма Candeletta – загорается при включении режима автозапуска

8. Пиктограмма Legna – загорается в режиме работы с крупнокусковым твердым топливом (дровами).

Обслуживание и чистка

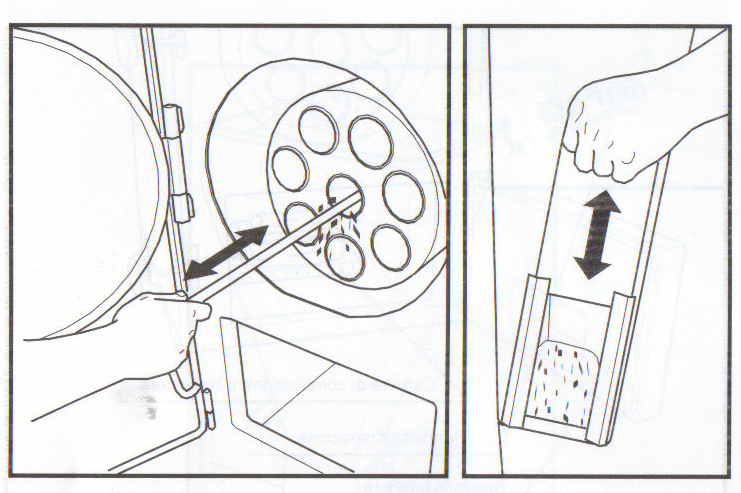

Откройте верхнюю дверцу и используя специальное устройство прочистите воздушные каналы котла от не сгоревших остатков. Поступательными движениями специальным устройством прочищайте воздушные каналы до тех пор пока из них не прекратят высыпаться несгоревшие остатки. Повторите операцию для всех каналов.

При проведении данных операций через каждые 15-20 дней, гарантируется хорошая работа котла. Проведите подобные операции, по чистке канала в задней части котла открыв лючок патрубка дымохода.

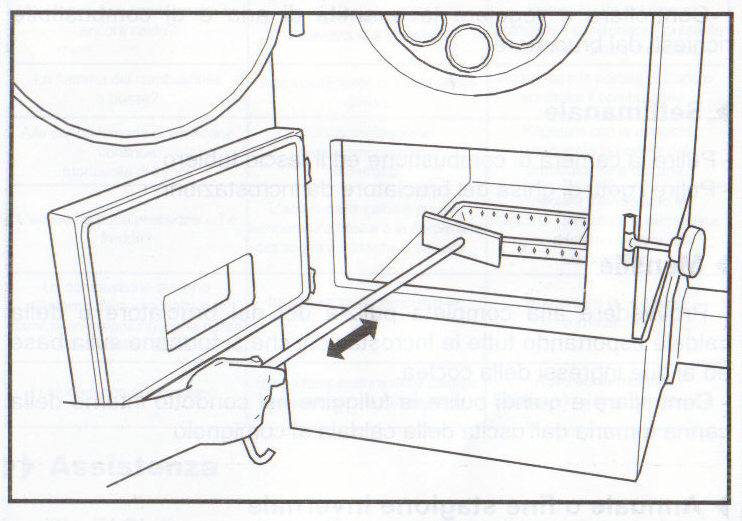

Откройте нижнюю дверцу и, используя специальное устройство, очистите горелку и камеру сгорания от пепла и других несгоревших остатков. Это способствует наиболее полному сгоранию топлива с наиболее полной теплоотдачей.

Удалите золу из золосборника

Проводите данные операции перед каждой загрузкой топлива.


Ежедневно

Проверьте и отрегулируйте количество воздуха и топлива, подаваемого в горелку.


Еженедельно

- Очистите камеру сгорания и воздушные каналы

- Очистите горелку от несгоревших остатков


Ежемесячно

- проводите полную очистку горелки и котла, удаляя все несгоревшие остатки в котле.

- Проверьте и очистите внутренние воздушные каналы дымохода установленные на котле.


Ежегодный или по окончанию зимнего сезона

- Извлеките и очистите шнек;

- Очистите бункер для топлива;

- Очистите горелку от несгоревших остатков;

- Очистите камеру сгорания и воздушные каналы;

- Восстановите жаростойкие изоляционные покрытия, поврежденные со временем.

- Произведите чистку дымохода, отсоединив его от патрубка выходящего из котла.


Выключение котла


1.Переведите котел в режим OFF.

2.Нажмите и удерживайте кнопку SET/COCLEA:

3. Вытесните горящую массу из горелки. При необходимости повторите данную операцию несколько раз.

4. Удалите тлеющие остатки из топки в ящик для золы

5. Убедитесь, что котел полностью потушен.

6.Отключите электропитание котла.

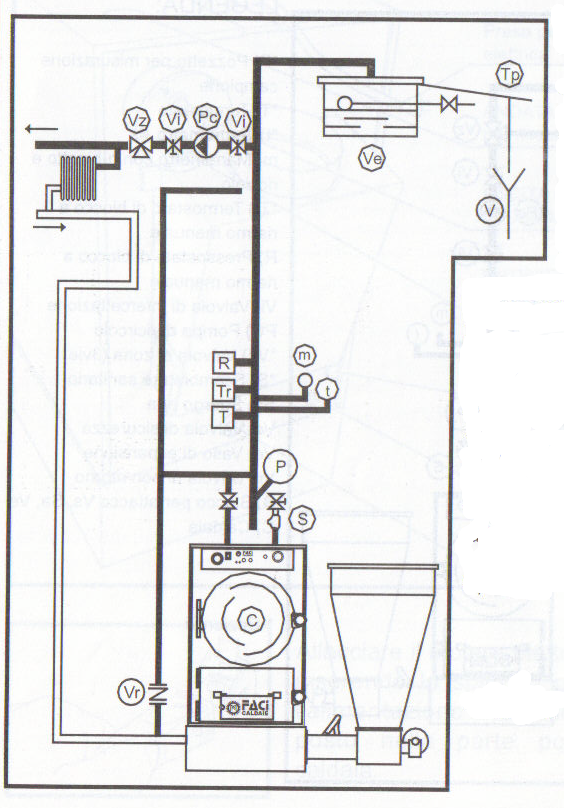

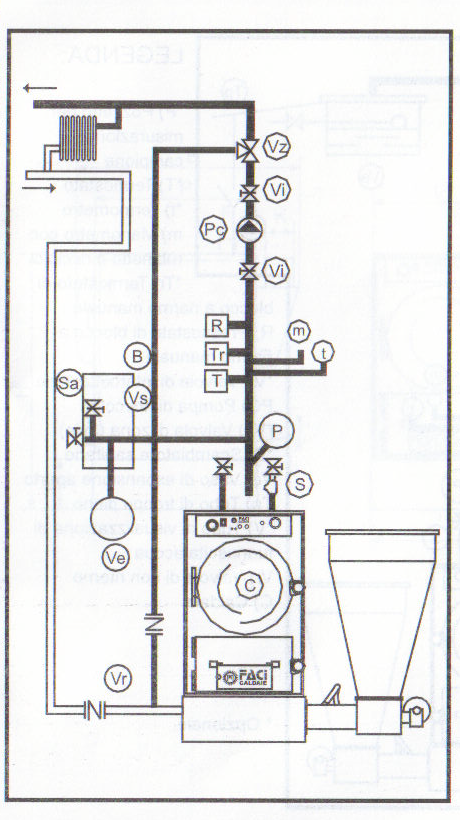

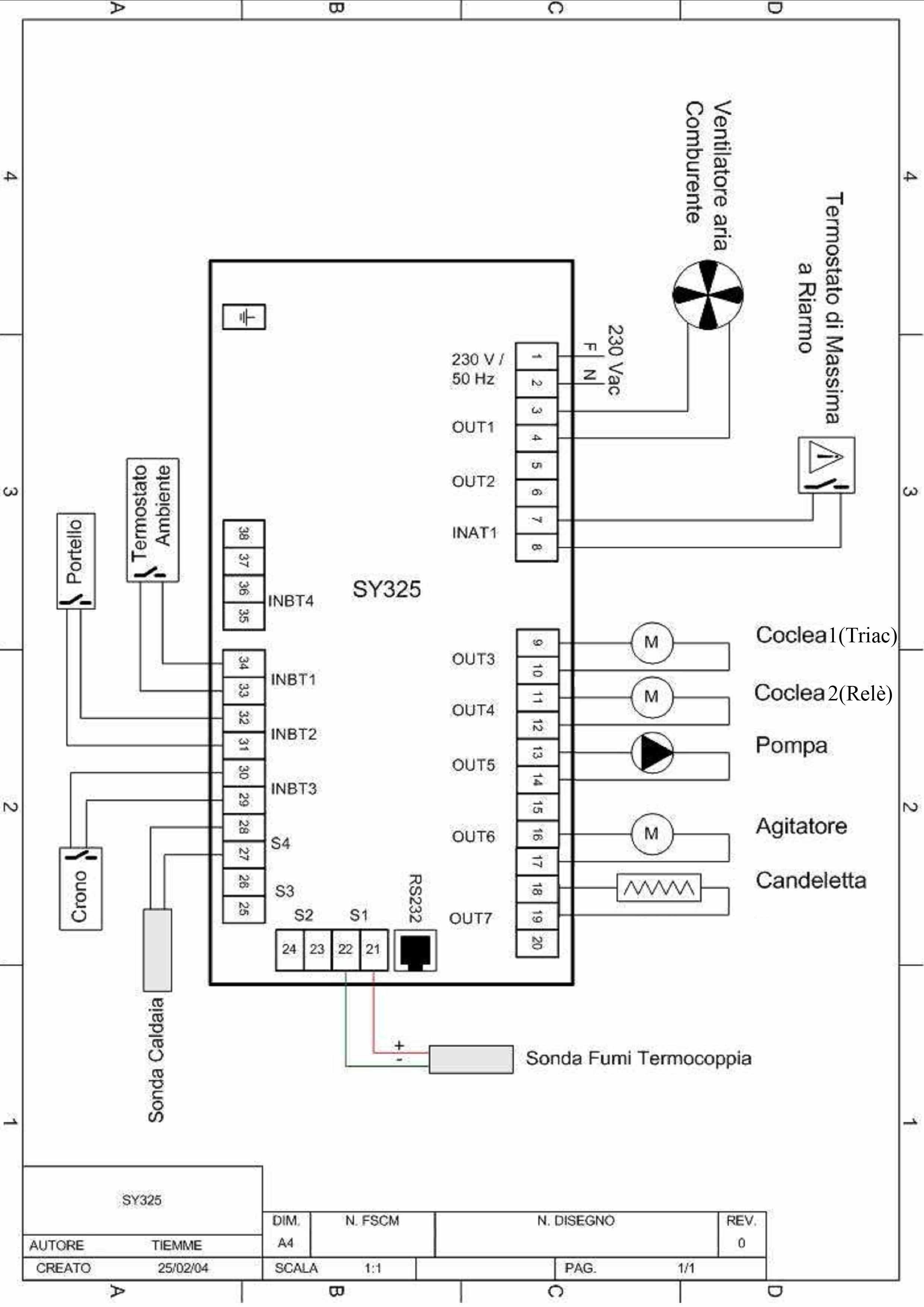

Принципиальная схема подключения







Рис.1 Рис.2

Замкнутая система Открытая система


Меры безопасности.


ǃ Не оставляйте работающие отопительные приборы без присмотра на срок более суток.

ǃ Не храните в помещении котельной легковоспламеняющиеся и взрывоопасные вещества.

ǃ Не допускайте к обслуживанию и управлению котельным оборудованием детей, лиц находящихся в алкогольном или наркотическом опьянении, а также лиц имеющих серьёзные физические недостатки.

ǃ Не открываете дверку топки при включенном котле.

ǃ Оборудуйте помещение котельной и склада топлива средствами противопожарной безопасности.

ǃ Ежедневно контролируйте состояние системы отопления и давление в ней.

ǃ Проводите профилактическое обслуживание котла в сроки указанные в данном руководстве.

ǃ Проводите профилактическое обслуживание при выключенном электропитании.

ǃ Проводите профилактическое обслуживание кола в защитных очках и перчатках.

ǃ Заключите договор на сервисное обслуживание котла с соответствующей службой.

ǃ Используйте топливо надлежащего качества.


В случае возникновении внештатной ситуации обращайтесь к представителям компании FACI находящихся в вашем регионе.


ГАРАНТИЙНЫЙ ТАЛОН


Условия предоставления гарантии


Гарантия предоставляется на все оборудование компании FACI и составляет 24 месяца с момента запуска оборудования в эксплуатацию.


Гарантия действительна только при вводе изделия в эксплуатацию (первом пуске) специализированной организацией, имеющей соответствующие полномочия.

Гарантия действительна в течении 24 мес. только при условии сервисного обслуживания оборудования, и при соблюдении всех условий предоставления гарантии.

В иных случаях гарантия составляет 6 мес. со дня продажи изделия, если в договоре купли-продажи не указанно иное.

Гарантия распространяется на оборудование, имеющее заводскую маркировку, заполненный гарантийный талон, с полностью заполненными полями.

Гарантийные работы выполняются организацией, осуществившей ввод изделия в эксплуатацию.

Для осуществления первого запуска и последующего обслуживания рекомендуем Вам обращаться в авторизированные сервисные службы. Адреса и телефоны сервисных организаций спрашивайте в торгующей организации.

Обслуживающая организация вправе выдавать собственный гарантийный талон при наличии соответствующих полей для заполнения.

Обслуживающая организация имеет право увеличивать сроки гарантии по условиям договора сервисного обслуживания.

Гарантийные обязательства утрачивают силу в случае:

-несоблюдении правил установки и эксплуатации;

-отсутствии заводской маркировки;

-повреждений вызванных образованием накипи;

-небрежного хранения;

-отсутствии стабилизатора напряжения;

-повреждениями вызванными попаданием инородных предметов в оперативный бункер;

-повреждений вызванных замерзанием воды;

-запуска, ремонта проведенных сторонней организацией;

-отсутствии документов подтверждающих ввод изделия в эксплуатацию;

-использовании изделия в целях, для которых оно не предназначено;


При регулярном проведении сервисного обслуживания квалифицированным персоналом специализированной организации срок службы оборудования составляет не менее 10 лет.


С условиями гарантии ознакомлен ________________________________ (подпись покупателя)


С условиями гарантии ознакомил _________________________________ (подпись продавца)


М,П,


ГАРАНТИЙНЫЙ ТАЛОН

Заполнить при продаже	Заполнить при запуске
Модель Серийный номер Комплектация Бункер П/У Доп. Оборудование Продавец Подпись продавца Дата продажи М.П..	Монтажная организация М,П, Дата монтажа. Подпись монтажника Дата запуска Дата постановки на гарантию Адрес и тел. Сервисной организации Подпись представителя Сервисной службы М.П.

Абонент_______________________________________________________________________


Адрес установки________________________________________________________________

______________________________________________________________________________

Тел.___________________________________________________________________________


Абонент ознакомлен с правилами безопасной работы и эксплуатации котла


Подпись абонента _____________________
