УПРЯЖЬ ДЛЯ ВЕТРАПринцип действия всех ветродвигателей один: под напором ветра вращается ветроколесо с лопастями, передавая крутящий момент через систему передач валу генератора, вырабатывающего электроэнергию, водяному насосу. Чем больше диаметр ветроколеса, тем больший воздушный поток оно захватывает и тем больше энергии вырабатывает агрегат. Принципиальная простота дает здесь исключительный простор для конструкторского творчества, но только неопытному взгляду ветроагрегат представляется простой конструкцией. Традиционная компоновка ветряков — с горизонтальной осью вращения (рис.) — неплохое решение для агрегатов малых размеров и мощностей. Когда же размахи лопастей выросли, такая компоновка оказалась неэффективной, так как на разной высоте ветер дует в разные стороны. В этом случае не только не удается оптимально ориентировать агрегат по ветру, но и возникает опасность разрушения лопастей.

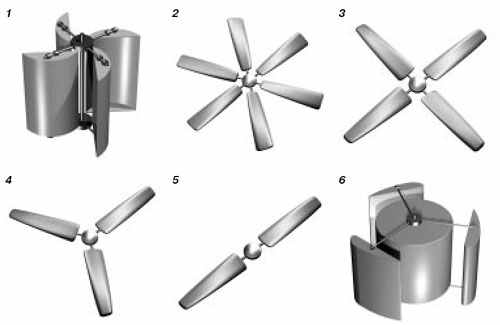

Кроме того, концы лопастей крупной установки двигаясь с большой скоростью создают шум. Однако главное препятствие на пути использовании энергии ветра все же экономическая — мощность агрегата остается небольшой и доля затрат на его эксплуатацию оказывается значительной. В итоге себестоимость энергии не позволяет ветрякам с горизонтальной осью оказывать реальную конкуренцию традиционным источникам энергии. По прогнозам фирмы Боинг (США) на текущее столетие — длина лопастей крыльчатых ветродвигателей не превысит 60 метров, что позволит создать ветроагрегаты традиционной компоновки мощностью 7 МВт. Сегодня самые крупные из них — вдвое «слабее». В большой ветроэнергетике только при массовом строительстве можно рассчитывать на то, что цена киловатт-часа снизится до десяти центов. Маломощные агрегаты могут вырабатывать энергию примерно втрое более дорогую. Для сравнения отметим, что серийно выпускавшийся в 1991 году НПО «Ветроэн» крыльчатый ветродвигатель, имел размах лопастей 6 метров и мощность 4 кВт. Его киловатт-час обходился в 8... 10 копеек. Типы ветродвигателей Большинство типов ветродвигателей известны так давно, что история умалчивает имена их изобретателей. Основные разновидности ветроагрегатов изображены на рис..
Они делятся на две группы:
Типы крыльчатых ветродвигателей отличаются только количеством лопастей. Крыльчатые Для крыльчатых ветродвигателей, наибольшая эффективность которых достигается при действии потока воздуха перпендикулярно к плоскости вращения лопастей-крыльев, требуется устройство автоматического поворота оси вращения. С этой целью применяют крыло-стабилизатор. Карусельные ветродвигатели обладают тем преимуществом, что могут работать при любом направлении ветра не изменяя своего положения. Коэффициент использования энергии ветра (см. рис.) у крыльчатых ветродвигателей намного выше чем у карусельных [14]. В то же время, у карусельных — намного больше момент вращения. Он максимален для карусельных лопастных агрегатов при нулевой относительной скорости ветра.
Распространение крыльчатых ветроагрегатов объясняется величиной скорости их вращения. Они могут непосредственно соединяться с генератором электрического тока без мультипликатора. Скорость вращения крыльчатых ветродвигателей обратно пропорциональна количеству крыльев, поэтому агрегаты с количеством лопастей больше трех практически не используются. Карусельные Различие в аэродинамике дает карусельным установкам преимущество в сравнении с традиционными ветряками. При увеличении скорости ветра они быстро наращивают силу тяги, после чего скорость вращения стабилизируется. Карусельные ветродвигатели тихоходны и это позволяет использовать простые электрические схемы, например, с асинхронным генератором, без риска потерпеть аварию при случайном порыве ветра. Тихоходность выдвигает одно ограничивающее требование — использование многополюсного генератора работающего на малых оборотах. Такие генераторы не имеют широкого распространения, а использование мультипликаторов* (Мультипликатор [лат. multiplicator умножающий] — повышающий редуктор) не эффективно из-за низкого КПД последних. Еще более важным преимуществом карусельной конструкции стала ее способность без дополнительных ухищрений следить за тем «откуда дует ветер», что весьма существенно для приземных рыскающих потоков. Ветродвигатели подобного типа строятся в США, Японии, Англии, ФРГ, Канаде. Карусельный лопастный ветродвигатель наиболее прост в эксплуатации. Его конструкция обеспечивает максимальный момент при запуске ветродвигателя и автоматическое саморегулирование максимальной скорости вращения в процессе работы. С увеличением нагрузки уменьшается скорость вращения и возрастает вращающий момент вплоть до полной остановки. Ортогональные Ортогональные ветроагрегаты, как полагают специалисты, перспективны для большой энергетики. Сегодня перед ветропоклонниками ортогональных конструкций стоят определенные трудности. Среди них, в частности, проблема запуска. В ортогональных установках используется тот же профиль крыла, что и в дозвуковом самолете (см. рис. (6)). Самолет, прежде чем «опереться» на подъемную силу крыла, должен разбежаться. Так же обстоит дело и в случае с ортогональной установкой. Сначала к ней нужно подвести энергию — раскрутить и довести до определенных аэродинамических параметров, а уже потом она сама перейдет из режима двигателя в режим генератора. Отбор мощности начинается при скорости ветра около 5 м/с, а номинальная мощность достигается при скорости 14...16 м/с. Предварительные расчеты ветроустановок предусматривают их использование в диапазоне от 50 до 20 000 кВт. В реалистичной установке мощностью 2000 кВт диаметр кольца, по которому движутся крылья, составит около 80 метров. У мощного ветродвигателя большие размеры. Однако можно обойтись и малыми — взять числом, а не размером. Снабдив каждый электрогенератор отдельным преобразователем можно просуммировать выходную мощность вырабатываемую генераторами. В этом случае повышается надежность и живучесть ветроустановки. Неожиданные проявления и применения Реально работающие ветроагрегаты обнаружили ряд отрицательных явлений. Например, распространение ветрогенераторов может затруднить прием телепередач и создавать мощные звуковые колебания. Появление экспериментального ветродвигателя на Оркнейских островах (Англия) в 1986 году вызвало многочисленные жалобы от телезрителей ближайших населенных пунктов .В итоге около ветростанции был построен телевизионный ретранслятор. Лопасти крыльчатой ветряной турбины были выполнены из стеклопластика, который не отражает и не поглощает радиоволны. Помехи создавал стальной каркас лопастей и имеющиеся на них металлические полоски, предназначенные для отвода ударов молний. Они отражали и рассеивали ультракоротковолновый сигнал. Отраженный сигнал смешивался с прямым, идущим от передатчика, и создавал на экранах помехи. Построенная в 1980 году в городке Бун (США) ветроэлектростанция, дающая 2 тысячи киловатт, действовала безотказно, но вызывала нарекания жителей городка. Во время работы ветряка в окнах дребезжали стекла и звенела посуда на полках. Было установлено, что шестидесятиметровый винт при определенной скорости вращения издавал инфразвук. Он не ощущается человеческим ухом, но вызывает низкочастотные колебания предметов и небезопасен для человека. После доработки лопастей от инфразвуковых колебаний удалось избавиться. Ветродвигатели могут не только вырабатывать энергию. Способность привлекать внимание вращением без расходования энергии используется для рекламы. Наиболее простой — однолопастный карусельный ветродвигатель представляет собой прямоугольную пластинку с отогнутыми краями (рис.). Закрепленный на стене он начинает вращаться даже при незначительном ветре.
На большой площади крыльев карусельный трех-четырех лопастный ветродвигатель может вращать рекламные плакаты и небольшой генератор. Запасенная в аккумуляторе электроэнергия может освещать крылья с рекламой в ночное время, а в безветренную погоду и вращать их. 123922. г.Москва, ул. Красная Пресня. д.9 стр. 4 Тел.: (095) 777-48-08, 956-62-63 e-mail: ups@ups.ru Ветряные электростанции производят электроэнергию только тогда, когда дует достаточно сильный ветер. Для ветряных турбин с горизонтальной осью вращения он должен превышать 4 - 5 м/сек - если их мощность велика, более 200 кВт, или 2 - 3 м/сек, если их мощность менее 100 кВт. Подобные ветроэлектростанции обычно состоят из башни, на вершине которой располагается кабина с электрогенератором и редуктором, к оси которого прикреплены лопасти ветровой турбины. Кабина с машинным отделени ем поворачивается в зависимости от направления ветра, используя электрический мотор или сам ветер. Менее распространены ветряные электростанции с вертикальной осью вращения. Их преимущество - расположение электрогенератора на земле, отсутствие необходимости ориентации на ветер. Однако эта ветротурбина требует для нормальной работы значительно более высоких скоростей ветра и предварительной раскрутки от внешнего источника. Изменчивая природа ветра рождает основную проблему ветроэнергетики - переменную в каждый момент времени мощность ветряной электростанции. Поэтому невозможно получить от одной изолированно работающей ветроэлектростанции стабильный по величиен мощности источник энергии. Для преодоления этого недостатка ветроэлектростанция должна иметь аккумуляторы электроэнергии, что и делается для ветроэлектрических установок небольшой мощности, или она должна быть присоединена к энергосистеме. В энергосистеме использование энергии ветра будет приводить к экономии органического топлива. Кроме того, в энергосистеме, включающей в себя гидроэлектростанции с большими водохранилищами возможно аккумулировать энергию ветра в больших объёмах. Аккумулирование энергии ветра возможно в больших объёмах за счёт производства водорода. Ветровая энергия широко используется в странах, имеющих благоприятный ветровой климат, плоский рельеф и испытывающих недостаток в других природных энергетических ресурсах, таких, как нефть, газ, уголь. К числу передовых стран по использованию ветровой энергии относятся, прежде всего, Германия, Дания, Испания, США. Мировым лидером является Германия, в которой отказались в 90-х годах от строительства атомных электростанций и за короткое время построили более 8700 МВт ветроэлектрических агрегатов, выработка которых превышает выработку атомной электростанции в 3000 МВт. Серийная единичная мощность ветроэлектрических агрегатов увеличилась за последнее время с 400 кВт до 2, 5 - 3 МВт. В число ведущих стран по использованию энергии ветра вошла Индия, где на настоящее время построено столько же ветротурбин, сколько и в Дании. Производство ветряных электростанций стало важной частью экспорта Дании и Германии. Эта отрасль в последние 10 лет обеспечила работой более 50 000 человек в Европе и развивалась быстрее, чем отрасль телекоммуникации (мобильные телефоны)! Применение ветроэнергеэтики - не только вопрос уровня развития технологии и наличия ветроресурса. В Дании ветроресурс выше, чем в Германии, но в Германии ветроэнергетика развивается более интенсивно, поскольку приняты политические решения, способствующие внедрению возобновляемых источников энергии. В России за последние 5 лет построено и пущено в эксплуатацию несколько новых ветроэнергетических установок. В Башкирии установлены 4 агрегата по 550 кВт, в Калининградской области, на берегу моря стоит уже 20 установок, и установленная мощность ветропарка составила 4, 5 МВт на Командорских островах возведены две ветротурбины по 250 кВт каждая, в Мурманске вошла в строй одна ветроустановка мощностью 200 кВт. Общая установленная мощность ветроагрегатов в России превысила в 2003 г. 10 МВт. Бывшие федеративные республики СССР, ныне - независимые государства, тоже приступили к освоению своих потенциальных ветроэнергоресурсов. На Украине даже принят специальный закон облегчающий создание и работу ветроэнергетических станций. Согласно данным международной статистики, установленная мощность ветроагрегатов Украины превысила 5 МВт. В целом быстро осваивают свои ресурсы энергии ветра там, где нет собственных топливных ресурсов и там, где потребитель очень удален от энергосистем. Так, в Эстонии и других странах Балтии, ветроустановки распространены на хуторах, на островах Балтийского моря и в прибрежных районах. В Белоруссии возведено несколько ВЭУ суммарной мощностью около 1 МВт. Активно занимаются ветроэнергетикой в Республике Казахстан. Там подготовлен инвестиционный проект ветроэлектрической станции Джунгарские ворота, мощностью 5 МВт. Другие республики, расположенные в Средней Азии так же могут использовать наличие на своих территориях пустынь, степей, предгорий и морских побережий, где режим ветра позволяет возводить ВЭУ. Однако, у некоторых из них имеются значительные залежи органических топлив, которые могут успешно конкурировать с энергией ветра, например в Туркменистане. Подобная же ситуация в такой кавказской независимой республике, как Азербайджан. Хотя дальновидной политикой является политика сохранения невозобновляемых топливных ресурсов и усиленная эксплуатация возобновляемых. Наиболее сложная ситуация в Армении и Грузии. В горах ветер конечно есть, но определить точно перспективные площадки для ВЭУ в горах, так же как и строить значительно сложнее, чем на равнинах. Кроме того, в Армении имеется вновь запущенная атомная электростанция. Правда местоположение её на геологическом разломе не даёт полной уверенности в её долговременной надёжности и безопасности. Российская Федерация - это страна с самой большой территорией на Земле, расположенной в разных климатических поясах, что определяет высокий потенциал энергии ветра. Технический потенциал составляет более 6200 миллиардов киловатт часов, или почти в 7 раз превышает всё современное производство электроэнергии в стране (876 млрд. кВтч в 2000 г). Наиболее сильные и устойчивые ветры в России наблюдаются по побережьям морей и океанов, в районах степей и пустынь. Как раз здесь крупные ветропарки могли бы обеспечить значительный объём электроэнергии, так как мощность ветрового потока, а значит и его энергия, находятся в кубической зависимости от скорости ветра! Таких мест в России не много - это восточное побережье острова Сахалин, крайний юг Камчатки, окрестности поселков Певек и Билибино на Чукотке, прибрежные районы Магадан ской области, расположенные вблизи высоковольтных сетей «Магаданэнерго» , южное побережье российского Дальнего Востока, вблизи высоковольтных сетей Владивосток Николаевск-на-Амуре - Комсомольск-на-Амуре, в степных районах вблизи реки Волга, в степях и предгорьях Северного Кавказа и на Кольском полуострове. Здесь имеются крупные промышленные потребители, существует развитая сеть линий электропередач и возможность компенсировать нестабильность поступления ветровой энергии за счёт работы гидроэлектростанций. Большая часть территорий с повышенным ветровым энергопотенциалом - малонаселенные тундры и степи, арктические пустыни. Здесь применение энергии ветра возможно для снабжения электроэнергией удаленных, изолированных малых потребителей. В настоящее время эти потребители используют дизель-электрические генераторы. Внедрение здесь ветроэлектрических агрегатов позволит сэкономить дорогое привозное дизельное топливо. При высокой плотности населения всегда возникает конфликт между различными интересами в отношении использования земли. В Европе, в связи с этим, возникла проблема отсутствия свободных площадей подкрупные ветропарки. Основную массу протестов против строительства новых ветропарков вызывает так называемое «визуальное воздействие» на ландщафт. Во избежании этого, в настоящее время обычным стало размещение новых крупных ветропарков на неглубоких прибрежных акваториях морей, вдали от людных побережий. При этом так называемое «офф-шорное» расположение ветропарка улучшает его энергетические показатели. В Европе планируется получить более 10%электропотребления от подобных «офф-шорных» ветропарков. Как и любая новая отрасль человеческой деятельности, ветроэнергетика оказывает влияние на окружающую среду. Шум от ветроагрегатов, столкновение птиц с лопастями ветротурбин, влияние ВЭУ на радио сигналы - вот аргументы, наиболее часто используемые против развития ветроэнергетики. Правильное планирование размещения ВЭУ позволяет избежать расположения ветроэлектрических станций в наиболее «чувствительных» местах и на практике таких проблем не возникает. Особенно перспективно развитие ветроэнергетики в комплексе с другими возобновляемыми источниками для энергоснабжения изолированных населенных пунктов, удаленных от других энергоисточников. Преимущества ветряных электростанций
Недостатки ветряных электростанций - кажущиеся и действительные

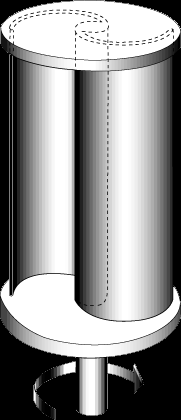

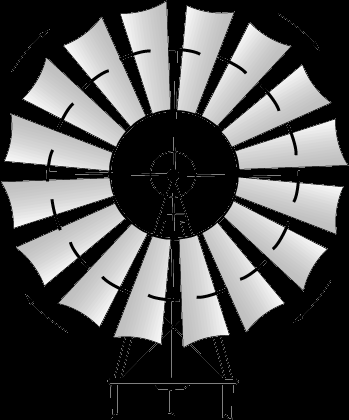

 Ветроколесо барабанного типа  S-ОБРАЗНЫЙ РОТОР (коэффициент использования ветра 30–35%,). |
