Назначение приборов для расхода и количе­ства жидкости, газа и пара.

Значение счетчиков и, особенно рас­ходомеров жидкости, газа и пара очень велико. Раньше основное применение имели счетчики воды и газа преимущественно в ком­мунальном хозяйстве городов. Но с развитием промышленности все большее значение приобрели расходомеры жидкости, газа и пара.


Расходомеры необходимы прежде всего для управления производством. Без них нельзя обеспечить оптимальный режим техно­логических процессов в энергетике, металлургии, в химической, нефтяной, целлюлозно-бумажной и многих других отраслях про­мышленности. Эти приборы требуются также для автоматизации производства и достижения при этом максимальной его эффектив­ности.

Счетчики жидкости и газа необходимы для учета массы или
объема нефти,газа и других веществ, транспортируемых по тру­бам и потребляемых различными объектами. Без этих измерений
очень трудно контролировать утечки и исключать потери ценных
продуктов. Снижение погрешности измерений хотя бы на 1 %
может обеспечить многомиллионный экономический эффект.


Исходная терминология и единицы измерения.


Расход — это количество вещества, протекающее через данное сечение в единицу времени.

Прибор, измеряющий расход вещества, называется расходоме­ром, а массу или объем вещества — счетчиком количества или про­сто счетчиком (ГОСТ 15528—86). Прибор, который одновременно измеряет расход и количество вещества, называется расходомером со счетчиком. Устройство, непосредственно воспринимающее измеряемый рас­ход (например, диафрагма, сопло, напорная трубка) и преобра­зующее его в другую величину (например, в перепад давления), которая удобна для измерения, называется преобразователем расхода.

Количество вещества измеряется или в единицах массы (кило­граммах, тоннах, граммах), или в единицах объема (кубических метрах и кубических сантиметрах). Соответственно расход изме­ряют в единицах массы, деленных на единицу времени (килограм­мах в секунду, килограммах в час и т. д.) или в единицах объема, также деленных на единицу времени (кубических метрах в се­кунду, кубических метрах в час и т. д.).

С помощью единиц объема можно правильно определять коли­чество вещества (особенно газа), если известны его давление и тем­пература. В связи с этим результаты измерения объемного расхода газа обычно приводят к стандартным (или как их принято называть нормальным) условиям, т. е. к температуре 293 К и давлению 101 325 Па.


Современные требования к приборам для измерения расхода и количества.

В настоящее время к расходомерам и счетчикам предъявляется много требований, удовлетворить которые сов­местно достаточно сложно и не всегда возможно.

Имеются две группы требований. К первой группе относятся индивидуальные требования, предъявляемые к приборам для из­мерения расхода и количества: высокая точность, надежность, независимость результатов измерения от изменения плотности вещества, быстродействие и значительный диапазон измерения. Ко второй группе относятся требования, которые характеризуют всю группу расходомеров и счетчиков: необходимость измерения расхода и количества очень разнообразной номенклатуры вещества о отличающимися свойствами, различных значений расхода от очень малых до чрезвычайно больших и при различных давлениях и температурах.

Счетчики крыльчатые холодной и горячей воды

Принцип действия счетчиков основан на регистрации частоты вращения крыльчатки, вращающейся под действием протекающей воды.


Защитный фильтр воды, вмонтированный во входной патрубок, обеспечивает надежность и долговечность работы счетчиков.


Принцип действия счетчиков основан на регистрации частоты вращения крыльчатки, установленной в потоке протекающей воды. Конструктивно счетчики выполнены по схеме сухохода". Вращение крыльчатки передается на редуктор и счетный механизм бесконтактно.

Предназначены для измерения количества воды при температуре не выше 40°С (для счетчиков холодной воды СКВ) и при температуре от 5°С до 90°С (для счетчиков горячей воды СКВГ90) и давлении не более 1МПа. Используются в целях оптимального учета и экономии потребления воды в индивидуальном секторе: ДУ-10,15 мм, а также в системах коммунального и промышленного водоснабжения: ДУ-25,32, 40 мм. Надежно работают при температуре окружающего воздуха до 60°С и относительной влажности до 98%. Пределы допускаемой относительной погрешности при температуре воды от 5 до 90°С в диапазоне расходов от Q_max до Q_{t(включ.)}±2% (СКВ),±2% (СКВГ90) от измеренного объема.

Счетчики позволяют объективно учитывать количество расходуемой воды, имеют высокое качество изготовления и большую надежность в эксплуатации в течение 12 лет. Периодичность поверки - 5 лет. Гарантийный срок эксплуатации - 1.5 года, гарантийный срок хранения - 5 лет.

Счетчики соответствуют ИСО-4064 (метрологический класс В при вертикальном положении оси вращения крыльчатки). Порог чувствительности для монтажного положения счетчика, когда ось вращения крыльчатки горизонтальна или наклонена, не нормируется.

По желанию заказчика счетчики изготавливаются (поставляются) с фурнитурой или без нее.

Технические характеристики
Условный диаметр	10	15	25	32	40
Номинальный расход Qn , куб.м/ч	1	1.5	3.5	6	10
Наибольший расход Qmax , куб.м/ч	2	3	7	12	20
Переходный расход верт./гор. Qt*, куб.м/ч	0.08/0.1	0.12/0.15	0.21/0.28	0.36/0.48	0.6/0.8
Наименьший расход верт./гор. Qmin*, куб.м/ч	0.02/0.4	0.03/0.06	0.035/0.07	0.06/0.12	0.1/0.2
Порог чувствительности верт./гор.*, куб.м/ч	0.008	0.012	0.021	0.036	0.06
Наименьшая цена деления счетного механизма	0.0001	0,0001	0.0001	0.0001	0.0001
Емкость счетного механизма	99999	99999	99999	99999	99999
Номинальный диаметр резьбового соединения	cм. эскиз
Габаритные размеры	см. эскиз
Масса не более (без штуцеров), кг	0.78	0.9	2.5	2.8	7.2
Наибольший объем воды за сутки, куб.м	25	37.5	87.5	150	250
Марка материала: корпус счетчика ось крыльчатки	латунь сталь 36НХТЮ	латунь сталь 36НХТЮ	латунь сталь ВК-6	латунь сталь ВК-6	латунь сталь ВК-6

Примечания к таблице:

*"Верт."- технические данные, когда ось вращения крыльчатки вертикальна.

  "Гор." - технические данные, когда ось вращения крыльчатки горизонтальна.

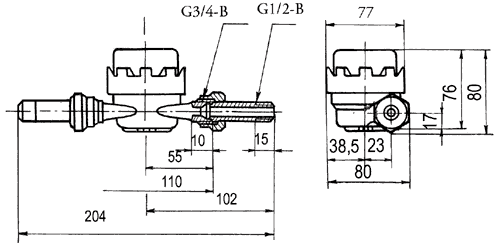

СКВ / СКВГ90 - 2/10; СКВ / СКВГ90 - 3/15

СКВ / СКВГ90 - 7/25; СКВ / СКВГ90 - 12/32; СКВ / СКВГ90 - 20/40

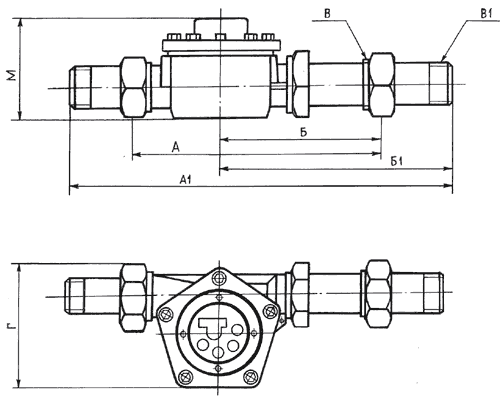

Тип счетчика/Размеры	А	А1	Б	Б1	В	В1	Г	М
СКВ / СКВГ90 - 7/25	260	394	160	227	G1 1/4-A	G1 - A	107	103
СКВ / СКВГ90 - 12/32	260	398	160	229	G1 1/2-А	G1 1/4-A	115	103
СКВ / СКВГ90 - 20/40	300	440	200	270	G2 - В	G1 1/2-В	117	115

Размеры В и В1 - в дюймах, остальные - в мм.

• С целью продления срока службы счетчиков воды выпускаются магнитно-механические фильтры для очистки приборов от механических примесей.

• На базе основной модели разработаны счетчики с дистанционной передачей данных, с использованием контактного устройства герконового типа.


Конструктивно счетчики выполнены по схеме "Сухохода". Вращение крыльчатки передается на редуктор и счетный механизм бесконтактно с помощью магнитного сцепления. Крыльчатка является единственным элементом, движущимся в потоке воды. В качестве опорных элементов используются специальные подпятники из рубинов. Редуктор и счетный механизм находятся в отдельном, изолированном от воды сухом отсеке.
