1.3.Конкурирующие точки

Особый практический интерес вызывает относительное положение точек, когда они находятся на одном проецирующем луче. И в направлении проецирующего луча имеют общую для них проекцию. Точки на одном проецирующем луче называются конкурирующими. Объяснение такому названию – в том, что в пространстве для наблюдателя одна из точек видима, другая – нет. И, соответственно, на чертеже: одна из проекций конкурирующих точек видима, проекция другой точки – невидима.

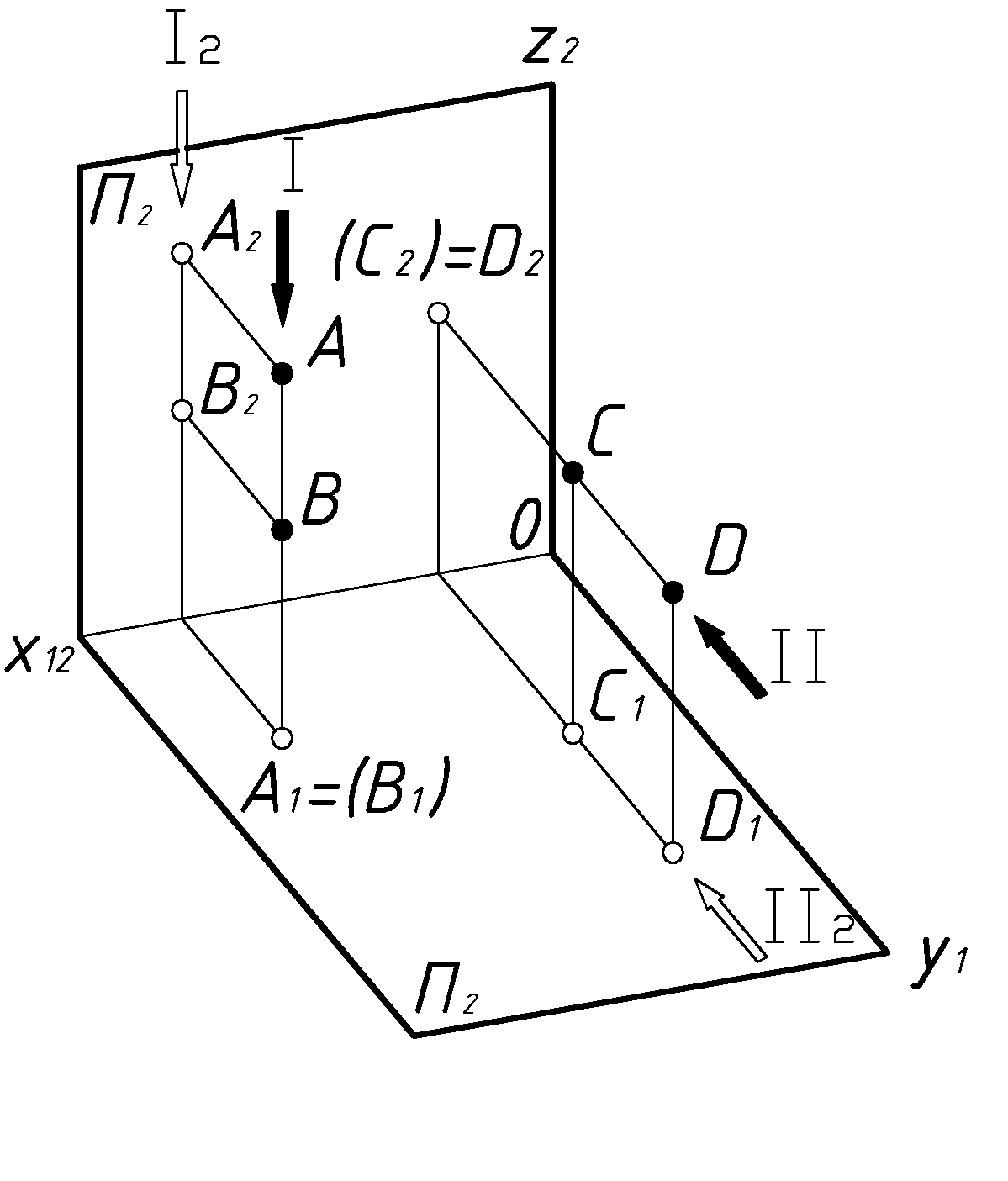

На пространственной модели проецирования (1.3) из двух конкурирующих точек и видима точка по двум взаимно дополняющим признакам. Судя по цепочке точка ближе к наблюдателю, чем точка . И, соответственно, – дальше от плоскости проекций . То есть .

Если видима сама точка , то видима и её проекция . По отношению к совпадающей с ней проекцией . (Для наглядности и при необходимости невидимые проекции точек принято заключать в скобки).



Уберем на модели точки и . Останутся их совпадающие проекции на плоскости и раздельные изображения – на . Условно оставим и фронтальную проекцию наблюдателя . Тогда по цепочке изображений можно будет судить о том, что и что видима и сама точка и её проекция .

Другой наблюдатель из двух конкурирующих точек и видит точку и её проекцию . Поскольку общий проецирующий луч этих точек параллелен оси , то признак видимости конкурирующих точек и определяется неравенством .

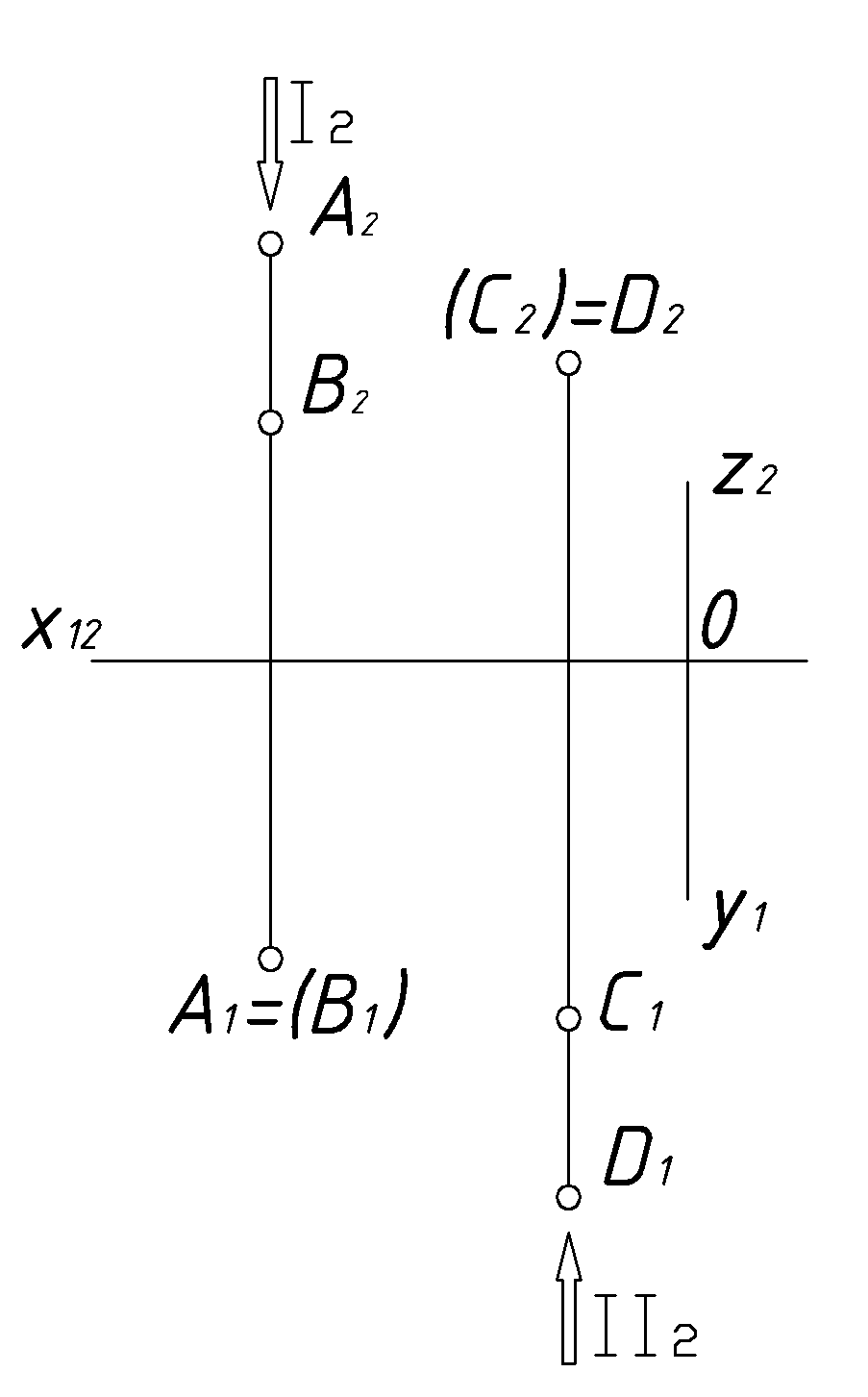

Для примера рассмотрим две пары тех же конкурирующих точек на комплексном чертеже (Рис.12).

Судя по совпадающим проекциям сами точки инаходятся на одном проецирующем луче, параллельном оси . Значит сравнению подлежат координаты этих точек. Для этого используем фронтальную плоскость проекций с раздельными изображениями точек. В данном случае . Из этого следует, что видима проекция .

Точки и на том же комплексном чертеже находятся на одном проецирующем луче, параллельном оси . Поэтому из сравнения делаем вывод, что видима проекция .

Общее правило. Видимость для совпадающих проекций конкурирующих точек определяется сравнением координат этих точек в направлении общего проецирующего луча. Видима та проекция точки, у которой эта координата больше. При этом сравнение координат ведется на плоскости проекций с раздельными изображениями точек.

 Задача определения видимости конкурирующих точек имеет большое практическое значение. Поскольку окончательная обводка чертежа геометрической фигуры производится с учетом видимости её элементов.
