Приложение 13
Инструкция
по геодезическому контролю при эксплуатации антенных опор
сооружений связи
1. НАЗНАЧЕНИЕ ИНСТРУКЦИИ
1. Настоящая Инструкция составлена на основании нормативных геодезических материалов, строительных норм и правил Госстроя СССР, действующих в Министерстве связи СССР положений. Инструкция предназначена для инженерно-технических работников, выполняющих геодезический контроль антенных опор.
2. ОБЩИЕ ПОЛОЖЕНИЯ
2.1. Геодезический контроль выполняется с целью своевременного выявления опор, находящихся в аварийном состоянии.
2.2. Геодезический контроль включает следующие измерения: вертикальности ствола, прямолинейности поясов башни и угловых вертикальных элементов мачты, отклонений решетки башен относительно проекта, осадки фундаментов.
2.3. Работы по геодезическому контролю выполняются на опорах менее 100 м специально обученным эксплуатационным персоналом. На опорах высотой более 100 м работы выполняются инженерами и техниками-геодезистами.
2.4. При выявлении отклонений, превышающих допустимые, эксплуатационная организация обязана:
- произвести повторные геодезические измерения по полной программе, направить материалы геодезических измерений в проектную организацию на заключение, если будет установлено, что указанное отклонение не является "монтажным" и не согласовано проектной организацией при приемке опоры в эксплуатацию,
- принять необходимые меры для обеспечения нормальной эксплуатации опоры, организовать дополнительный геодезический контроль по программе, согласованной с проектной организацией.
2.5. Геодезические работы следует выполнять с учетом требований СНиП, инструкций ГУГК, нормативных документов с шифром "СИ" Госстроя СССР, а также настоящей Инструкции Минсвязи СССР.
2.6. Для нетиповых опор проектной организацией разрабатывается специальная инструкция.
2.7. Все виды геодезических работ должны выполняться с соблюдением правил, действующих на данном предприятии.
2.8. Геодезические приборы и принадлежности должны систематически подвергаться проверке.
2.9. Ведомственный контроль за выполнением настоящей Инструкции осуществляется ГУМТС Минсвязи СССР.
2.10. Ответственность за выполнение настоящей Инструкции возлагается на главного инженера радиопредприятия.
3. ГЕОДЕЗИЧЕСКОЕ ОБОСНОВАНИЕ
3.1. Геодезическое обоснование предназначено для закрепления в зоне геодезических работ плановых координат и исходных отметок. Рекомендуется применение радиальной системы координат с началом в центре основания ствола.

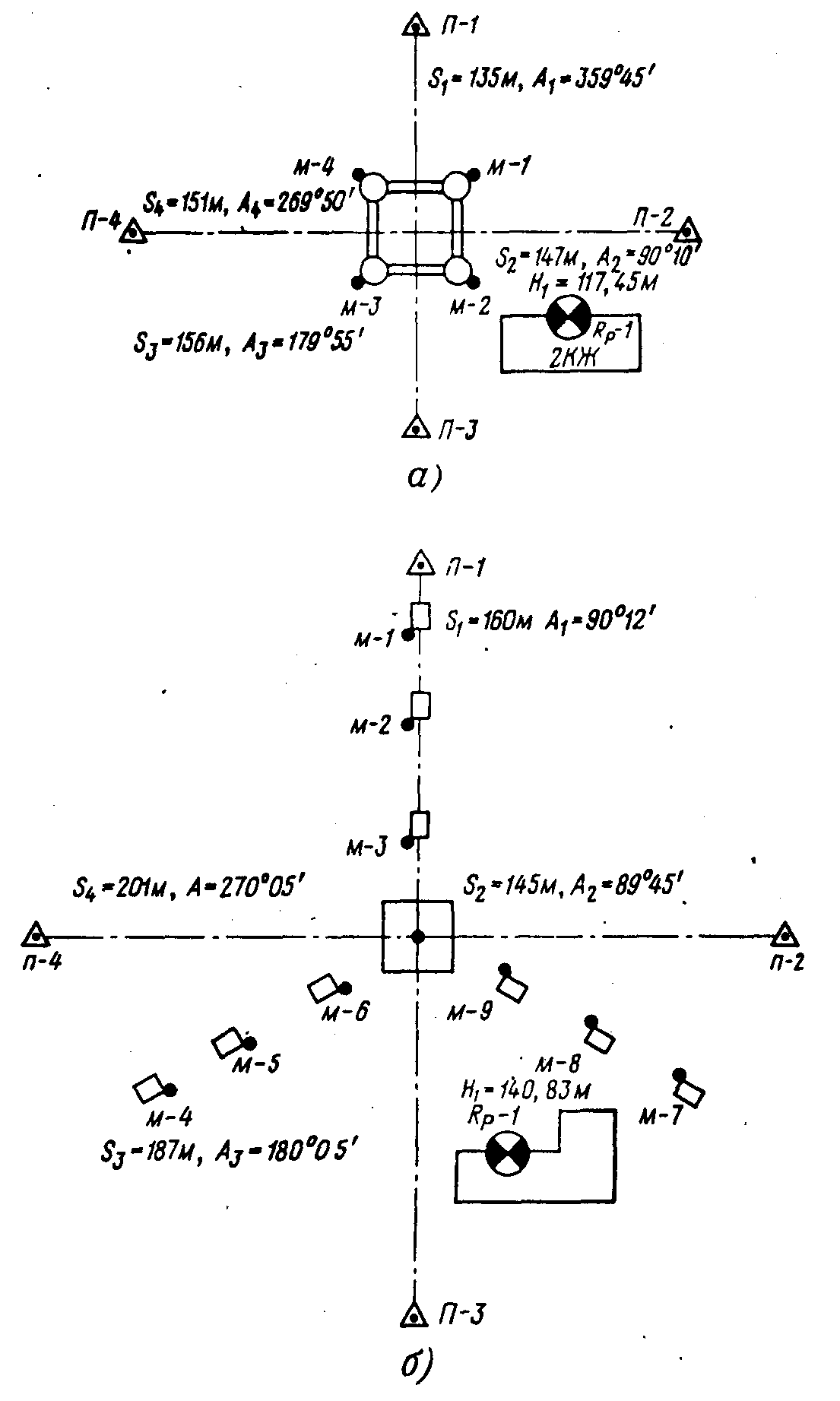

Рис. П13.1. Геодезическое планово-высотное обоснование:
а) для контроля башни, б) для контроля мачты
3 2 Плановое обоснование используется при производстве работ, указанных в п. 2.2. В состав обоснования входят четыре пункта наблюдения, закрепленных на местности опорными знаками. Знаки монтируются на осях симметрии ствола. Плановые пункты рекомендуется закреплять на расстояниях от 1,3 до 2,0 высот ствола. При применении теодолитов с внецентренной трубой расстояние не лимитируется (рис. П13.1).
3.3. Конструкция опорного знака состоит из стальной трубы диаметром 150-200 мм, закладываемой в грунт на 0,5 м ниже глубины промерзания, но не менее 1,5 м от поверхности земли. Основание столба в земле бетонируется (рис. П13.2).

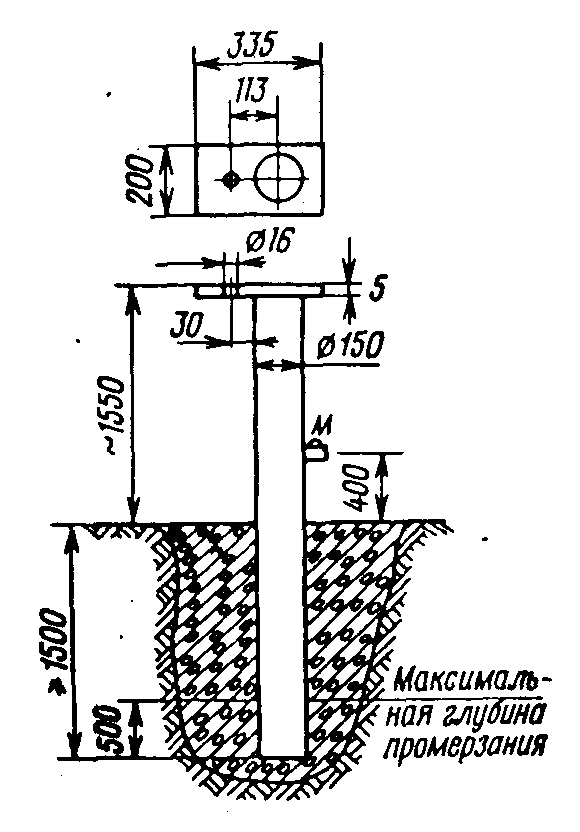

Рис. П13.2. Конструкция опорного знака

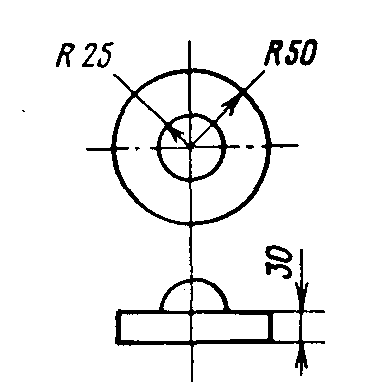

Рис. П13.3. Конструкция типовой осадочной марки типа "м"

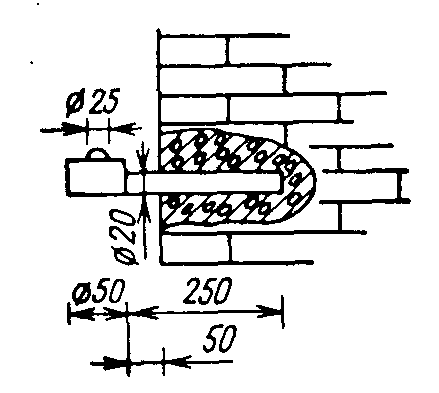

Рис. П13.4. Конструкция стенного репера
3.4. Высотное обоснование включает в свой состав глубинный или стенной репер. На мачтовых опорах рекомендуется монтаж осадочных марок выполнять на каждом анкерном фундаменте. На опорах башенного типа допускается монтаж стенных реперов в зоне радиусом 50 - 300м от центра башни (рис. П13.3 - П13.5).
3.5. Места установки опорных знаков и реперов определяются на основании планов будущей застройки и реконструкции территории, прилегающей к опоре, а также соблюдения сохранности на весь период эксплуатации опоры.
3.6. Координирование пунктов планово-высотного обоснования выполняется с точностью :
а) расстояние "знак-центр опоры" с относительной погрешностью 1/200,
б) горизонтальный угол с центра опоры между направлениями на пункты и строительные оси с погрешностью
1,0,в) абсолютная отметка исходного репера относительно пунктов государственной или местной нивелирной сети по методике и с точностью III класса

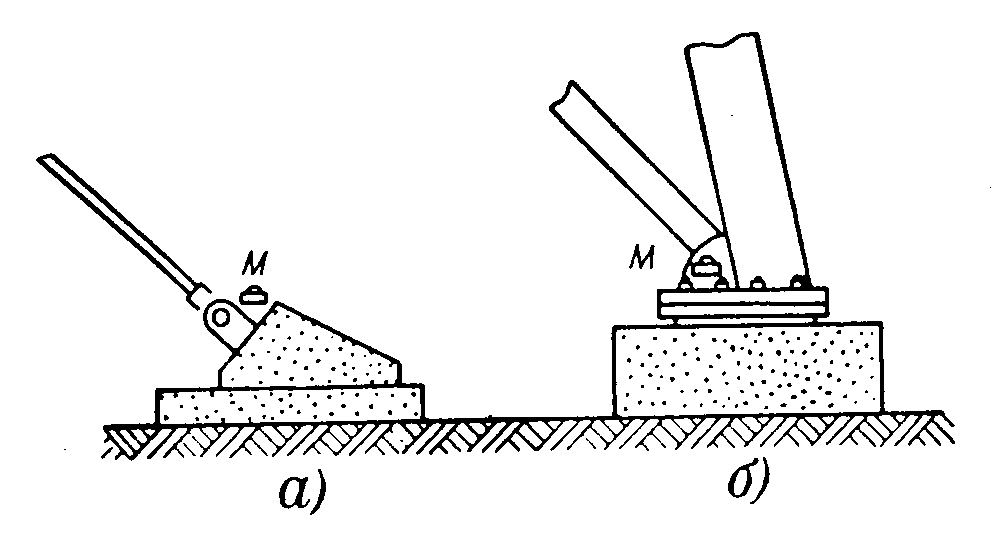

Рис. П13.5. Расположение осадочной марки:
в) на анкерном фундаменте мачты, б) на фундаменте пояса баиши
3.7. Работы по монтажу и геодезической привязке пунктов обоснования оформляются схемой (см. рис. П13.1) и актом передачи на сохранность эксплуатационной организации приложение П13.1).
4. УГЛОВЫЕ ИЗМЕРЕНИЯ
4.1. Угловые измерения выполняются с пунктов планового обоснования и со штативов при производстве работ, указанных в п. 2.2. Схема угловых измерений приведена на рис. П13.6.
4.2. Угловые измерения рекомендуется выполнять при облачности 100 % и при скорости ветра не менее 3 м/с на высоте 10 м. Необходимо учитывать, что невыполнение данного требования приводит к искажению результатов измерений, возникающих за счет изгибов ствола опоры. Величина изгибов ствола может достигать 0,001 высоты ствола.
4.3. Средняя квадратическая ошибка измерений угла не должна превышать:
<7,5" для башен,
<4,5" для мачт.4.4. Рабочий цикл измерений состоит из трех приемов. При расхождении вычисленных значений углов более 20 угловых секунд выполняются два дополнительных приема.
4.5. Измерительный прием выполняется в следующей последовательности:
а) левый круг: наведение на центр основания башни, на левый и правый пояса в местах фланцевых или болтовых соединений смежных секций последовательно снизу вверх в порядке сечений № 1, 2, 3 и т. д.,
б) поворот трубы через зенит и установка правого круга теодолита,
в) правый круг: в порядке, аналогичном при круге "лево", но в обратной последовательности (приложение П13.2).
4.6. При отсутствии прямой видимости с пункта на центр основания опоры в качестве исходного рекомендуется применять направление на центр сечения № 1.
4.7. При крутых углах визирования (более 45

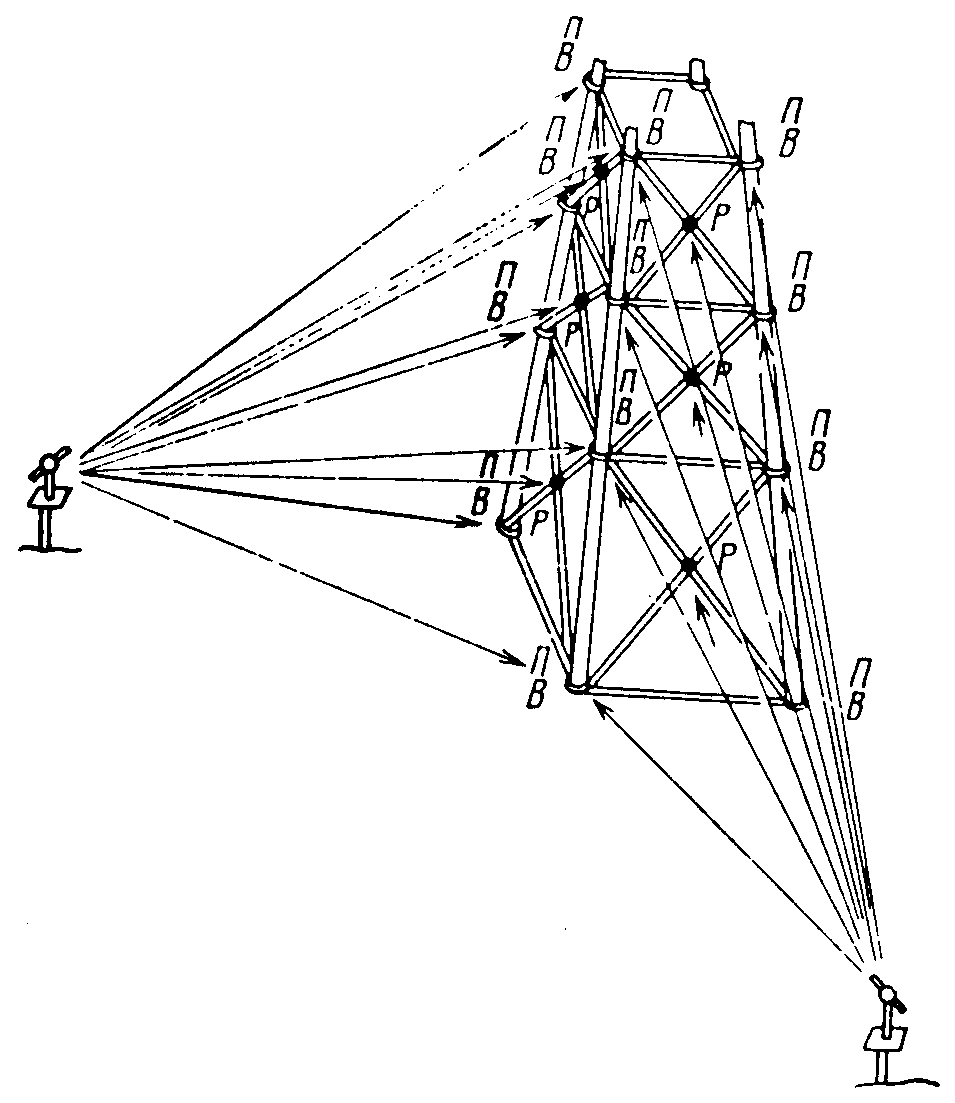

) рекомендуется применение астрономических насадок на окуляры трубы и микрометра, а также цилиндрического уровня на горизонтальную ось вращения трубы.Рис. П13.6. Типовая схема угловых измерений при контроле башни
4.8. Порядок записи и обработки данных должен соответствовать приведенному образцу (приложение П13.2).
5. КОНТРОЛЬ ВЕРТИКАЛЬНОСТИ
5.1. Контроль вертикальности выполняется с целью определения отклонений центров сечений ствола относительно вертикальной оси сооружения.
5.2. Отклонение оси ствола башни в плане относительно проектной оси допускается е более 1/1000 высоты контролируемого сечения над фундаментом.
5.3. Отклонение оси ствола и поясов мачты в плане относительно вертикальной проектной оси допускается не более 1/1500 высоты выверяемой точки над фундаментом.
5.4. Измерения вертикальности выполняются ежегодно, а также после выявления отклонений, превышающих допуск.
5.5. Геометрические центры сечений ствола определяются методом прямой угловой засечки с пунктов планового обоснования по двум (четырем) наружным граням ствола в местах фланцевых и болтовых соединений смежных секций.

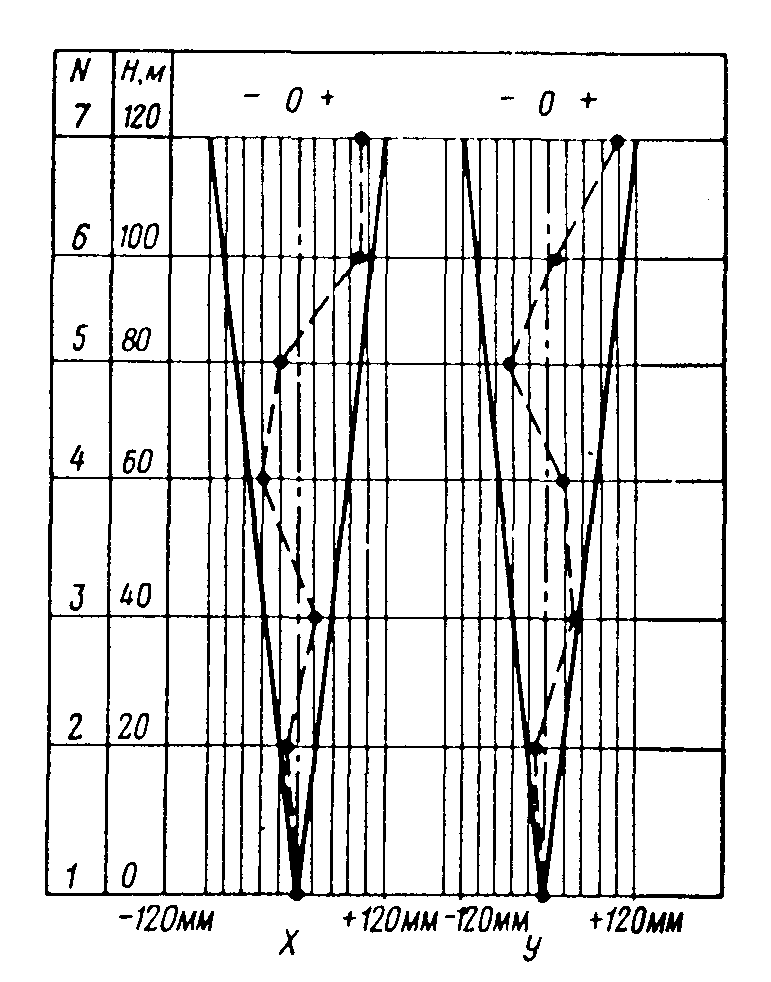

Рис. П13.7. Типовая исполнительная схема вертикальности
ствола опоры
5.6. Отчетная документация должна содержать: журнал угловых измерений (приложение П13.2), таблицу отклонений ствола от вертикали (приложение П 13.31, исполнительную схему вертикальности ствола (рис. П13.7), протокол измерений вертикальности ствола (приложение П 13.4).
6. КОНТРОЛЬ ПРЯМОЛИНЕЙНОСТИ ПОЯСОВ
6.1. Контроль прямолинейности выполняется с целью выявления стрелы прогиба, превышающей допуск и препятствующей нормальной эксплуатации.
6.2. Стрела прогиба поясов (стволов) башен и мачт не должна превышать 1/750 длины выверяемого участка.
6.3. Измерения выполняются в первый год после ввода опоры в эксплуатацию и регулярно через каждые три года в период эксплуатации, а также при возникновении отклонений, превышающих допуск.
6.4. Измерения производятся последовательно по всем наружным граням опоры.
6.5. Методика измерений, места наведений на конструкции опоры аналогичны измерениям, выполняемым при контроле вертикальности.
6.6. Отчетная документация должна содержать: исполнительную схему прямолинейности пояса (рис. П13.8), протокол измерения прямолинейности пояса, который составляется по форме, аналогичной приложению П13.4, расчет стрелы прогиба пояса ствола (приложение П13.5).

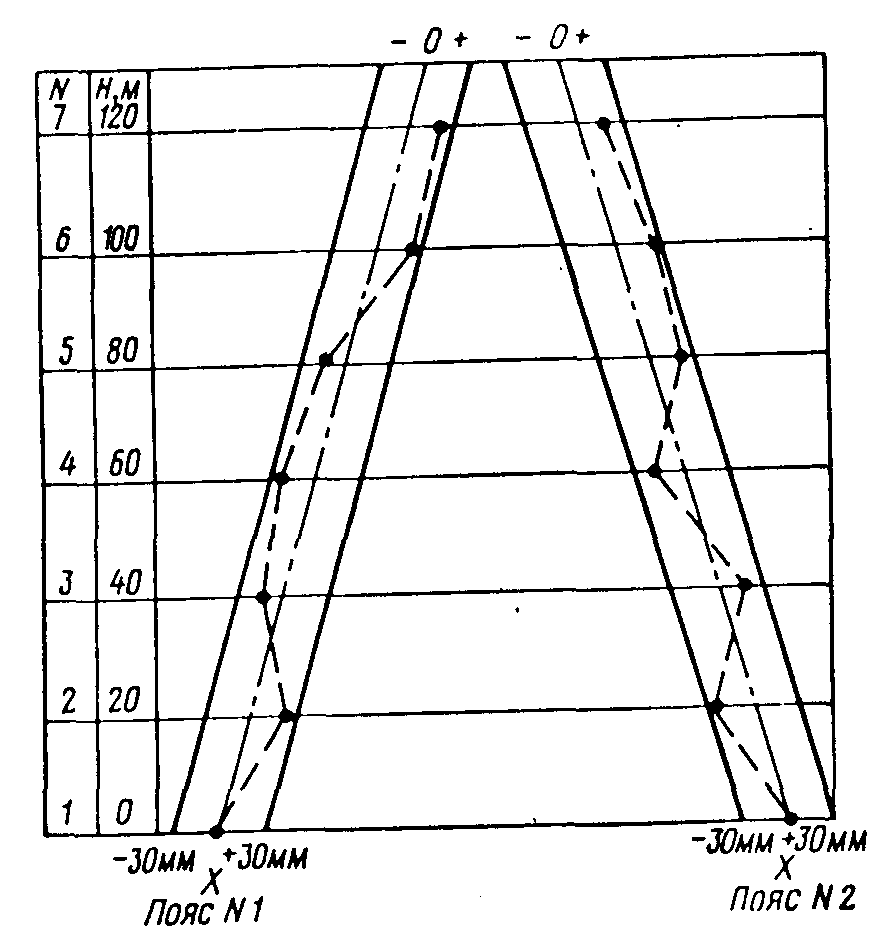

Рис. П13.8. Типовая исполнительная схема прямолинейности пояса ствола башни
7. КОНТРОЛЬ ГЕОМЕТРИИ РЕШЕТКИ СТВОЛА БАШНИ
7.1. Измерения выполняются с целью выявления деформаций диагональных раскосов решетки по смещениям центральных фасонок.
7.2. Предельное смещение деталей фасонок не должно превышать 1/750 высоты секции.
Рис. П13.9. Типовая исполнительная схема решетки ствола башни
