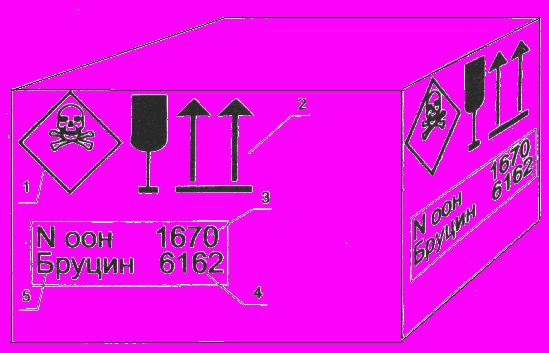

РАСПОЛОЖЕНИЕ МАРКИРОВКИ, ХАРАКТЕРИЗУЮЩЕЙ ТРАНСПОРТНУЮ

ОПАСНОСТЬ НА ГРУЗОВОЙ ЕДИНИЦЕ

(ПО ГОСТ 19433-88)





1 - знак опасности

2 - манипуляционные знаки

3 - серийный номер ООН

4 - классификационный шифр

5 - транспортное наименование


Приложение 7.10


ОКРАСКА И НАДПИСИ НА БАЛЛОНАХ СО СЖАТЫМ И СЖИЖЕННЫМ ГАЗОМ


Назначение баллонов

Цвет окраски баллона

Текст надписи на баллоне

Цвет надписи на баллоне

Цвет полосы на баллоне

1

2

3

4

5

Для азота

Черный

Азот

Желтый

Коричневый

Для аммиака

Желтый

Аммиак

Черный

-

Для аргона очищенного

Черный

Аргон

Синий

Белый

Для аргона сырого
Верхняя половина желтая, а нижняя - черная

Сырой аргон
Черный
Белый

Для ацетилена
Белый
Ацетилен
Красный
-

Для водорода

Темно-зеленый

Водород

Красный

-

Для сероводорода

Белый

Сероводород

Красный

Красный

Для воздуха

Черный

Сжатый газ

Белый

-

Для сернистого ангидрида
Черный
Сернистый ангидрид

Белый
Желтый

Для гелия

Коричневый

Гелий

Белый

-

Для углекислоты

Черный

Углекислота

Желтый

-

Для кислорода

Голубой

Кислород

Черный

-

Для хлора

Защитный

-
-
Зеленый

Для фосгена

Защитный

-
-
Красный

Для всех остальных негорючих газов

Черный
Наименование газа

Желтый
-

Для всех остальных горючих газов
Красный

Наименование

газа

Белый

-



Приложение 7.11


Образцы транспортной документации


БЛАНК МАРШРУТА ПЕРЕВОЗКИ ОПАСНОГО ГРУЗА


СОГЛАСОВАНО


Начальник ГАИ

(района, города, области, края, республики)

_____________________________________

(фамилия, инициалы, подпись, печать)


"___" ____________ 19__ г.


СОГЛАСОВАНО


Представитель грузоотправителя

_____________________________________

(фамилия, инициалы, подпись, печать)


"___" _____________ 19__ г.


Маршрут перевозки опасного груза


Наименование груза
Знаки опасности

Класс опасного груза по ГОСТ 19433-88







Код экстренных мер (КЭМ)






№ вещества по списку ООН







Общий вес груза на одном транспортном средстве _________ т.


Количество транспортных средств, перевозящих груз одновременно _________ авт.


Особые условия движения



1. Скорость движения на перегонах.

2. Прикрытие (на всем маршруте, на отдельных участках).

3. Сопровождение (на всем маршруте, на отдельных участках).

4. Движение ночью (разрешено, запрещено).

(Оборотная сторона)


Маршрут движения


1
Адрес и телефон

грузоотправителя

2
Адрес и телефон

грузополучателя



3
Адреса пунктов и телефоны аварийной

службы, через которые проследуют

транспортные средства

4
Адреса промежуточных пунктов, куда

в случае необходимости можно сдать груз

5
Места стоянок



6
Места заправок топливом




___________________________


Руководитель автотранспортной

организации


"____" _______________ 19__ г.

________________________________

(подпись и печать)


Приложение 7.12



1



2

ДОПОГ - СВИДЕТЕЛЬСТВО О ПОДГОТОВКЕ ВОДИТЕЛЕЙ ТРАНСПОРТНЫХ СРЕДСТВ, ИСПОЛЬЗУЕМЫХ ДЛЯ ПЕРЕВОЗКИ ОПАСНЫХ ГРУЗОВ


Свидетельство № ______________


Отличительный знак страны, выдавшей свидетельство ________________________

Действительно в отношении веществ класса (классов) <1> <2>

1

2

4.1, 4.2, 4.3

5.1, 5.2

6.1, 6.2

7

8

9

До (дата) <3> _________________________

___________

<1> Ненужное вычеркнуть.

<2> Относительно действия в отношении других классов см. стр. 3

<3> Относительно возобновления см. стр. 2



Фамилия _____________________

Имя (имена) __________________

Дата рождения ________________

Гражданство __________________

Подпись владельца ____________

Выдано ______________________

_____________________________

Дата _________________________

Подпись <4> __________________

Продлено до __________________

Кем __________________________

______________________________

Дата _________________________

Подпись <4>___________________


____________

<4> И/или печать (или штамп) органа, выдавшего удостоверение

3



4

ДЕЙСТВИТЕЛЬНОСТЬ В ОТНОШЕНИИ ДРУГИХ КЛАССОВ <5>



ТОЛЬКО ДЛЯ НАЦИОНАЛЬНЫХ ПРАВИЛ

1, 2, 3, 4.1, 4.2, 4.3, 5.1, 5.2, 6.1, 6.2, 7, 8, 9



Дата ___________

Подпись и / или

штамп __________






1, 2, 3, 4.1, 4.2, 4.3, 5.1, 5.2, 6.1, 6.2, 7, 8, 9



Дата ___________

Подпись и / или

штамп __________






1, 2, 3, 4.1, 4.2, 4.3, 5.1, 5.2, 6.1, 6.2, 7, 8, 9



Дата ___________

Подпись и / или

штамп __________






_________

<5> Вычеркнуть ненужные классы








Приложение 7.13


СВИДЕТЕЛЬСТВО

О ДОПУСКЕ ТРАНСПОРТНЫХ СРЕДСТВ К ПЕРЕВОЗКЕ

ПЕРЕВОЗЯЩИХ ОПАСНЫХ ГРУЗОВ


1. СВИДЕТЕЛЬСТВО № ______________ ,

удостоверяющее, что указанное ниже транспортное средство отвечает условиям, предписанным Европейским соглашением о международной дорожной перевозке опасных грузов (ДОПОГ), для допущения его к международной дорожной перевозке опасных грузов.


2. Завод-изготовитель и тип транспортного средства _____________________

__________________________________________________________________


3. Регистрационный номер (если таковой имеется) и номер шасси __________

__________________________________________________________________


4. Наименование автотранспортной организации, перевозчика или владельца

и его адрес _________________________________________________________

__________________________________________________________________

__________________________________________________________________


5. Описанное выше транспортное средство было подвергнуто осмотру, предписанному в маргинальном номере 10 282 приложения "В" к ДОПОГ, и отвечает требованиям, предъявленным для допущения его к международной дорожной перевозке опасных грузов, предусмотренных в следующих классах, пунктах и подпунктах (в случае необходимости указать название вещества или идентификационный номер вещества):


6. Замечания

__________________________________________________________________

__________________________________________________________________


7. Действительно до: ___________



Печать выдавшего свидетельство учреждения в:

Дата:

Подпись:

8. Срок действительности продлен до:___________________________



Печать выдавшего свидетельство учреждения в:

Дата:

Подпись:

9. Срок действительности продлен до:___________________________



Печать выдавшего свидетельство учреждения в:

Дата:

Подпись:

10. Срок действительности продлен до:___________________________



Печать выдавшего свидетельство учреждения в:

Дата:

Подпись:

11. Срок действительности продлен до:___________________________



Печать выдавшего свидетельство учреждения в:

Дата:

Подпись:


Примечания: 1. На каждое транспортное средство должно выдаваться отдельное свидетельство, если только не предусмотрено иного, например для класса 1.

2. Настоящее свидетельство должно быть возвращено выдавшему его учреждению после прекращения эксплуатации транспортного средства; если транспортное средство перешло к другой автотранспортной организации, перевозчику или владельцу, указанному в пункте 4; после истечения срока действительности свидетельства; и если существенно изменилась одна, или более одной, основная характеристика транспортного средства.


Приложение 7.14


ТАБЛИЦА СОВМЕСТИМОСТИ ПРИ ПЕРЕВОЗКАХ

ОПАСНЫХ ГРУЗОВ РАЗЛИЧНЫХ КЛАССОВ


Класс №

Наименование подклассов

Подкласс №

1.1
1.2
1.3
1.4
1.5
1.6
2.1
2.2
2.3

1. Взрывчатые вещества

Опасность взрыва массой (весь груз)

1.1
+
-
-
-
-
-
-
-
-



не взрывающиеся массой

1.2
-
+
-
-
-
-
-
-
-



опасность пожара с незначительным взрывчатым действием

1.3
-
-
+
+
+
+
-
-
-



не дающие разрушений упаковок

1.4
-
-
+
+
+
+
+
+
-



взрывающиеся массой и нечувствительные к детонации

1.5
-
-
+
+
+
+
+
+
-



не взрывающиеся массой и нечувствительные к детонации
1.6
-
-
+
+
+
+
+
+
-

2. Газы сжатые, сжиженные и

невоспламеняющиеся; неядовитые

2.1
-
-
-
+
+
+
+
+
+

растворенные

ядовитые

2.2
-
-
-
+
+
+
+
+
-

под давлением

легковоспламеняющиеся

2.3
-
-
-
-
-
-
+
-
+



легковоспламеняющиеся, ядовитые

2.4
-
-
-
-
-
-
+
-
-

3. Легковоспламеняющиеся жидкости

t вспышки в закрытом сосуде (tвоспл.)
ниже -18 °C

3.1
-
-
-
-
-
-
+
-
-





от -18 °C до +23 °C

3.2
-
-
-
-
-
-
+
-
-





от +23 °C до +61°C

3.3
-
-
-
-
-
-
+
+
+

4. Легковоспламеняющиеся
твердые

4.1
-
-
-
-
-
-
+
-
-

вещества и материалы

самовозгорающиеся

4.2
-
-
-
-
-
-
+
-
-



выделяющие при взаимодействии с водой легковоспламеняющиеся газы

4.3
-
-
-
-
-
-
+
-
-

5.

Окисляющие вещества

5.1
-
-
-
+
+
+
+
+
+



Органические перекиси

5.2
-
-
-
+
+
+
+
+
+

6.

Ядовитые вещества

6.1
-
-
-
+
+
+
+
+
-



Инфекционные вещества

6.2
-
-
-
+
+
+
+
+
-

7.

Радиоактивные вещества

7.
-
-
-
-
-
-
-
-
-

8.

Едкие и коррозионные вещества

8.
-
-
-
+
+
+
+
+
+

9. Вещества с относительно низкой

твердые и жидкие с всп. от +61 °C до +100 °C

9.1
-
-
+
+
+
+
+
-
-

опасностью при транспортировании

едкие и коррозионные при определенных условиях

9.2
-
-
-
+
+
+
+
+
+



слабоядовитые раздражающие

9.3
-
-
-
+
+
+
+
+
+



имеющие повышенное давление в упаковке

9.4
-
-
-
+
+
+
+
+
+


продолжение


Класс №

Наименование подклассов

Подкласс №

2.4
3.1
3.2
3.3
4.1
4.2
4.3
5.1
5.2

1. Взрывчатые вещества

Опасность взрыва массой (весь груз)

1.1
-
-
-
-
-
-
-
-
-



не взрывающиеся массой

1.2
-
-
-
-
-
-
-
-
-



опасность пожара с незначительным взрывчатым действием

1.3
-
-
-
-
-
-
-
-
-



не дающие разрушений упаковок

1.4
-
-
-
-
-
-
-
+
+



взрывающиеся массой и нечувствительные к детонации

1.5
-
-
-
-
-
-
-
+
+



не взрывающиеся массой и нечувствительные к детонации
1.6
-
-
-
-
-
-
-
+
+

2. Газы сжатые, сжиженные и

невоспламеняющиеся; неядовитые

2.1
+
+
+
+
+
+
+
+
+

растворенные

ядовитые

2.2
-
-
-
+
-
-
-
+
+

под давлением

легковоспламеняющиеся

2.3
-
-
-
+
-
-
-
+
+



легковоспламеняющиеся, ядовитые

2.4
+
-
-
-
-
-
-
-
-

3. Легковоспламеняющиеся жидкости

t вспышки в закрытом сосуде (tвоспл.)
ниже -18 °C

3.1
-
+
-
-
-
-
-
-
-





от -18 °C до +23 °C

3.2
-
-
+
+
-
-
-
-
-





от +23 °C до +61°C

3.3
-
-
-
+
+
-
+
+
+

4. Легковоспламеняющиеся
твердые

4.1
-
-
-
+
+
-
-
-
-

вещества и материалы

самовозгорающиеся

4.2
-
-
-
-
-
+
-
-
-



выделяющие при взаимодействии с водой легковоспламеняющиеся газы

4.3
-
-
-
+
-
-
+
-
-

5.

Окисляющие вещества

5.1
-
-
-
+
-
-
-
+
+



Органические перекиси

5.2
-
-
-
+
-
-
-
+
+

6.

Ядовитые вещества

6.1
-
-
+
+
-
-
-
+
+



Инфекционные вещества

6.2
-
-
+
+
-
-
-
+
+

7.

Радиоактивные вещества

7.
-
-
-
-
-
-
-
-
-

8.

Едкие и коррозионные вещества

8.
-
-
+
+
-
-
-
+
+

9. Вещества с относительно низкой

твердые и жидкие с всп. от +61 °C до +100 °C

9.1
-
-
+
+
-
-
+
+
+

опасностью при транспортировании

едкие и коррозионные при определенных условиях

9.2
-
-
+
+
-
-
+
+
+



слабоядовитые раздражающие

9.3
-
-
+
+
-
-
+
+
+



имеющие повышенное давление в упаковке

9.4
-
-
+
+
-
-
+
+
+


продолжение


Класс №

Наименование подклассов

Подкласс №
6.1
6.2
7
8
9.1
9.2
9.3
9.4

1. Взрывчатые вещества

Опасность взрыва массой (весь груз)

1.1
-
-
-
-
-
-
-
-



не взрывающиеся массой

1.2
-
-
-
-
-
-
-
-



опасность пожара с незначительным взрывчатым действием

1.3
-
-
-
-
-
-
-
-



не дающие разрушений упаковок

1.4
+
+
-
+
+
+
+
+



взрывающиеся массой и нечувствительные к детонации

1.5
+
+
-
+
+
+
+
+



не взрывающиеся массой и нечувствительные к детонации
1.6
+
+
-
+
+
+
+
+

2. Газы сжатые, сжиженные и

невоспламеняющиеся; неядовитые

2.1
+
+
+
+
+
+
+
+

растворенные

ядовитые

2.2
+
+
-
+
-
+
+
-

под давлением

легковоспламеняющиеся

2.3
-
-
-
+
-
+
+
-



легковоспламеняющиеся, ядовитые

2.4
-
-
-
-
-
-
-
-

3. Легковоспламеняющиеся жидкости

t вспышки в закрытом сосуде (tвоспл.)
ниже -18 °C

3.1
-
-
-
-
-
-
-
-





от -18 °C до +23 °C

3.2
+
+
-
+
+
+
+
+





от +23 °C до +61°C

3.3
+
+
+
+
+
+
+
+

4. Легковоспламеняющиеся
твердые

4.1
-
-
-
-
-
-
-
-

вещества и материалы

самовозгорающиеся

4.2
-
-
-
-
-
-
-
-



выделяющие при взаимодействии с водой легковоспламеняющиеся газы

4.3
-
-
-
-
+
+
+
+

5.

Окисляющие вещества

5.1
+
+
-
+
+
+
+
+



Органические перекиси

5.2
+
+
-
+
+
+
+
+

6.

Ядовитые вещества

6.1
+
+
-
+
+
+
+
+



Инфекционные вещества

6.2
+
+
-
+
+
+
+
+

7.

Радиоактивные вещества

7.
-
-
+
-
-
-
-
-

8.

Едкие и коррозионные вещества

8.
+
+
-
+
+
+
+
-

9. Вещества с относительно низкой

твердые и жидкие с всп. от +61 °C до +100 °C

9.1
+
+
-
+
+
+
+
+

опасностью при транспортировании

едкие и коррозионные при определенных условиях

9.2
+
+
-
+
+
+
+
+



слабоядовитые раздражающие

9.3
+
+
-
+
+
+
+
+



имеющие повышенное давление в упаковке

9.4
+
+
-
+
+
+
+
+

______________

+ - совместная перевозка разрешена

- - совместная перевозка запрещена
