НОВЫЕ УСТАНОВКИ ПОРОШКОВОЙ ОКРАСКИ ДВА В ОДНОМ ITW GEMA OPTIFLEX

Начало выпуска серии OptiFlex - 2006 год Расширенный температурный диапазон применения, возможности нанесения порошковых эмалей на изделия из металла, стекла, керамики, дерева и других материалов, устойчивая работа при высокой влажности. Микропроцессорный блок управления OptiStar Окраска деталей любой формы с помощью 3-х автоматических программ Возможность регулирования силы тока и напряжения вручную Программирование оператором 20 программ Идеально сбалансированный пистолет OptiSelect весом всего 520 грамм Дистанционное управление с пистолета Функция самодиагностики на всех режимах работы Простейшее обслуживание без инструментов Оптимальный расход порошка при большой производительности (до 4 м2/мин) Функция самоочистки Безупречные результаты независимо от типа порошковой краски и квалификации персонала Гарантия 1 год, запчасти, сервис в течении 24 часов Весь ассортимент ручного оборудования состоит из восьми различных по применению установок, спроектированных для достижения оптимальных результатов в зависимости от условий производства и поставленных задач. Основные модули промышленного применения Стоимость, Евро OptiFlex B Замена цвета за две минуты. Установка с вибростолом Забор порошка непосредственно из тары производителя. 4980 OptiFlex F Предназначена для крупного производства. Бак флюидизации емкостью 50 л. 4540 OptiFlex S Универсальный модуль для порошков любой сложности(металлики, антики) 5860 OptiFlex W Забор краски непосредственно из бака камеры окрашивания 3880 Многофункциональные модули для малых объемов OptiFlex K Установка со стаканчиком. Для исследовательских и художественных работ, где необходима очень частая смена цвета. 4100 OptiFlex L C баком на 2 литра. Для небольших объемов, но с наилучшим качеством, для единичных деталей и опытных работ 4100 Двойные установки– два пистолета на одной установке только у ITW GEMA по меньшей цене OptiFlex 2B Двойная установки 2В - идеальное решение для комплектации двухпостовых окрасочных кабин. Позволяют скомпоновать два рабочих поста на одной установке и работать двум оператором одновременно независимо друг от друга. 7620 OptiFlex 2F Двойная установка с баком на 50 литров. При этом оба оператора остаются абсолютно независимы друг от друга, используя одну емкость, которую быстрее чистить, чем два отдельных бака. 7120 OptiFlex 2S Двойная установка с мешалкой(миксер) на 18л . При этом оба оператора остаются абсолютно независимы друг от друга. Установка идеально работает с самыми сложными и тяжелыми красками(антики, металлики). 8390 Базовую основу каждого модуля составляют: Микропроцессорный блок управления Opti Star Пистолет с дистанционным управлением EASY Select Инжектор повышенной мощности Opti Flow

Технические характеристики установок напыления

Тип оборудования	OptiFlex 1B / 2B	OptiFlex 1F / 2F	OptiFlex 1S / 2S	OptiFlex 1-C	OptiFlex 1-L	OptiFlex 1-MTW
Входное напряжение	85-264 В
Частота	47-440 Гц
Потребляемая мощность	150 Вт 220 Вт	65 Вт 130 Вт	150 Вт 220 Вт	65 Вт
Номинальное выходное напряжение к пистолету	12 В
Номинальный выходной ток к пистолету	1 А
Вид защиты	IP 54
Температурный диапазон применения	от 0 С до +40 С
Вход сжатого воздуха	Штуцер для шланга 11-12мм
Максимальное входное давление воздуха	10 бар (9,8 атм)
Минимальное входное давление воздуха	6 бар (5,9 атм)
Содержание паров воды в сжатом воздухе	1,3 г/куб.м. максимально
Содержание масла в сжатом воздухе	0,1 мг/кг максимально
Максимальный расход сжатого воздуха	8 куб.м./час 15 куб.м./час		6 куб.м./час 12 куб.м./час	8 куб.м./час
Вес	41 кг 51 кг		58 кг 67 кг	14 кг	17 кг	12 кг
Объем емкости для порошка	-	50 л	18 л	0,4 л	2 л	-
Ширина	608 мм 692 мм		616 мм 637 мм	324 мм	520 мм	292 мм
Глубина	846 мм	823 мм	734 мм	285 мм		482 мм
Высота	1195 мм		1190 мм	428 мм		550 мм

Расход порошка регулируется на блоке управления и на пистолете дистанционно

Примечание:

Дополнительно установка OptiFlex может комплектоваться трибостатическим пистолетом TriboJet, который подключается к блоку управления через адаптер.

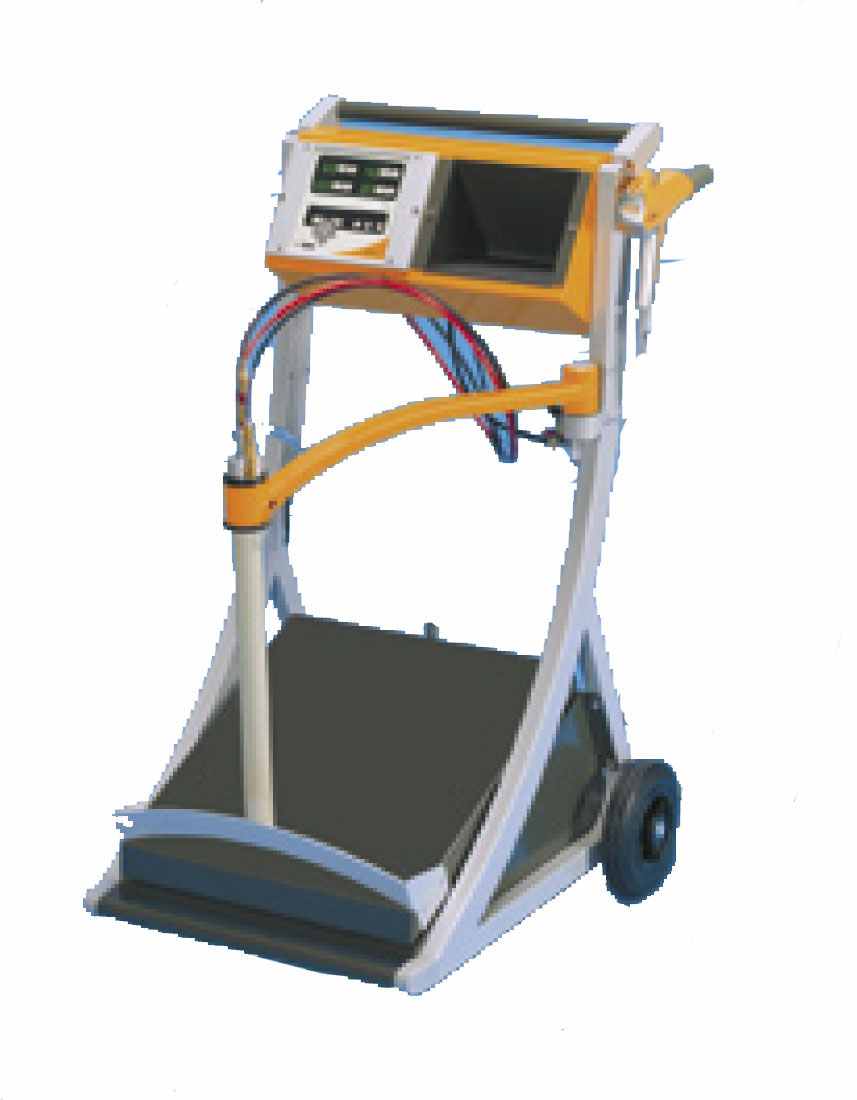

ITW GEMA OptiFlex B


Замена цвета за две минуты

Установки типа В были разработаны с целью минимизации простоев оборудования, где предусмотрена частая замена цвета. Подача порошка происходит непосредственно из оригинальной тары(коробки или пакета), в которой порошок поставляется Вам от изготовителя.

Всасывающий патрубок оснащен устройством флюидизации, что в комплексе с мощным инжектором и вибростолом, расположенным под углом, позволяют установке перерабатывать без остатка даже самые сложные порошки повышенной влажности. Хорошая маневренность и устойчивость тележки на неровных поверхностях обеспечивается низким центром тяжести и большими колесами.

Установки поставляются в быстросборном виде, как и другие установки этой серии, с одним или двумя автономными пистолетами, что позволяет существенно снизить расходы на два поста окраски.
Вибрационный стол, подача краски из коробки с порошковой краской

Усовершенствованная система подачи порошка, контролируемая электроникой, обеспечивает постоянное соотношение порошка с воздухом, что позволяет получать безупречное качество покрытий с первой минуты эксплуатации.

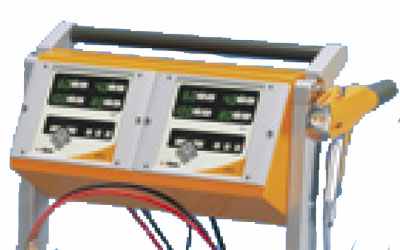

Двойная установка OptiFlex 2B - идеальное решение для комплектации двух постовых окрасочных кабин. Позволяют скомпоновать два рабочих поста на одной установке, при этом оба оператора работают абсолютно независимо друг от друга.


Установки поставляются в собранном виде, как и другие установки этой серии, с одним или двумя автономными пистолетами, что позволяет существенно снизить расходы на два одинарных поста окраски.

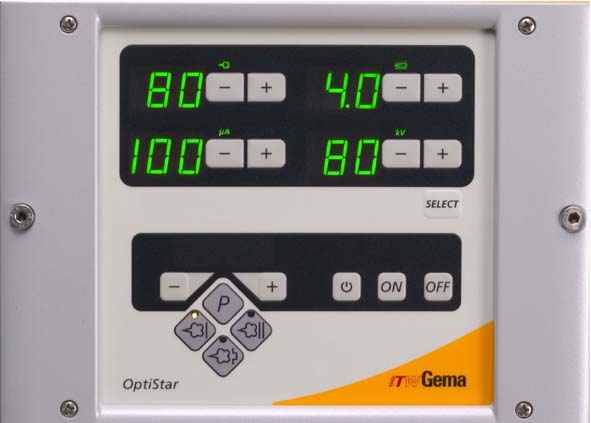

OptiStar

Новый микропроцессорный блок управления OptiStar позволяет работать как в полностью автоматическом режиме, с использованием трех предустановленных программ окрашивания: "плоские детали", "сложные детали", "перекрас", так и в программируемом режиме раcсчитанном на 20 индивидульно подобранных программ окрашивания. Также как и в блоке OptiTronic, которые работают на автоматических линиях, оператор теперь имеет возможность вручную регулировать параметры высокого напряжения и силы тока непосредственно на блоке управления OptiStar.


Расход краски устанавливается независимо от общего объема сжатого воздуха. Распределение воздуха транспортировки порошка, а также вспомогательного воздуха происходит автоматически. При выборе одной из автопрограмм напыления: "плоские изделия", "профилированные изделия" или "перекрашивание" автоматически устанавливаются в оптимальном режиме показатели высокого напряжения и потока порошка. Программа напыления "плоские детали" предлагает высокое качество покрытия с высокой производительностью. Программа напыления "профилированные изделия" предлагает оптимальный режим для нанесения покрытий на профилированные изделия с пазами и труднодоступными местами. Нанесение покрытий на предварительно окрашенные изделия, а также на все изделия с поверхностью, склонной к образованию "апельсиновой корки" производится с помощью программы "перекрашивание". В этой программе уже заложена функция SuperCorona.


Использование дисплея с двумя уровнями программирования, позволяет компактно и наглядно изменять параметры работы и настроек систем. Автоматическая диагностика ошибок поможет Вам разобраться с вопросами оборудования. При выключении оборудования все режимы автоматически запоминаются, и таким образом могут быть воспроизведены в любое время.


OptiFlex B

• Вибростол с двигателем со смещенным центром тяжести

• Всасывающие трубки из коробки для инжектора и флюидизации порошка

• Набор кабелей и шлангов 6 метров(на заказ 12 метров)

• Тележка для установки с большими колесами повышают устойчивость и делают ее маневренной.

• Микрофильтр и манометр от 0 до 10 бар

• Инструкция по эксплуатации на русском и англ. языке

• Набор запасных частей, плоская и круглая форсунка с тремя дефлекторами разного диаметра

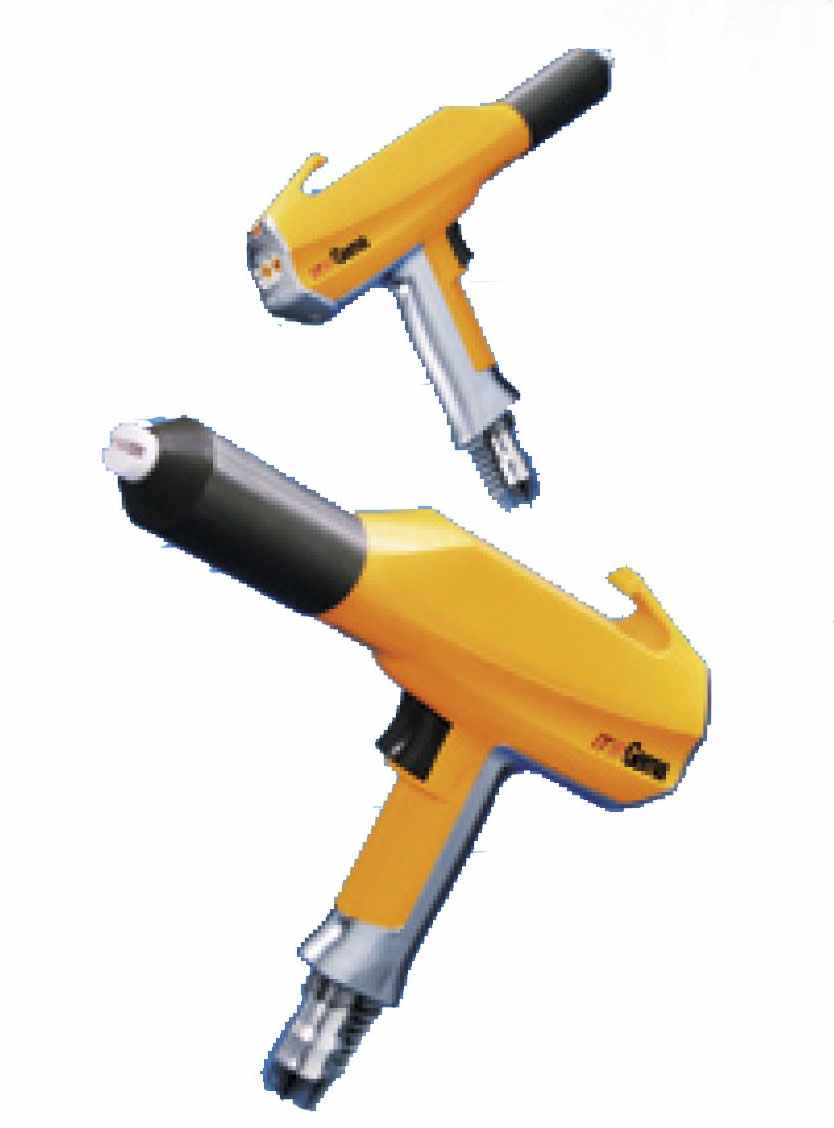

OptiSelect


Новый пистолет OptiSelect разрабатывался как оптимально сбалансированный, легкий и эргономичный. Пистолет имеет встроенный каскад, дистанционное управление, быстроразъемное соединение шланга с заземлением. Отлично зарекомендовавшие себя форсунки с круглыми и плоскими насадками, а также инжектор OptiFlow полностью взаимозаменяемы с пистолетами прошлой серии Easy. В стандартном исполнении пистолет позволяет работать с металликами. Вес всего 520 гр.


Cостоит из:

• корпуса пистолета

• насадки с плоской струей с центральным самоочищающимся и продуваемым электродом

• насадка c круглой струей с самоочищающимся и продуваемым электродом

• дефлекторы различных диаметров  16,24,32 мм

• шланг для порошка  11 мм

• длина шлангов и кабелей 6 или12 м

• дистанционное управление для контроля расхода порошка и программой окраски.


OptiFlow

Отлично себя зарекомендовавший инжектор предыдущей модели Easy, с незначительными изменениями, перешел в серию Opti. Отличительными характеристиками нового инжектора являются равномерная подача порошка и внутренняя конструкция, позволяющая легко чистить инжектор. Идеальная внутренняя конструкция инжектора с встроенной вставкой, позволяет очищать инжектор с помощью сжатого воздуха. Что позволяет переходить с цвета на цвет в автоматическом режиме, при помощи программы автоочистки. В зависимости от типа используемой порошковой краски может поставляться штуцер инжектора из соответствующего материала: тефлон либо стекло.


Cостоит из:

• корпус инжектора

• соединение шланга

• быстроразъемные пневматические шланговые соединения


Технические характеристики установки:

Характеристика	OptiFlex B	OptiFlex 2-B
Ширина	690 мм
Глубина	800 мм
Высота	1135 мм
Потребляемая мощность	150 Вт	220 Вт
Номинальное выходное напряжение к пистолету	12 В
Максимальное входное давление воздуха	10 бар (9,8 атм)
Минимальное входное давление воздуха	6 бар (5,9 атм)
Максимальный расход сжатого воздуха	8 м3	15 м3
Вес	58 кг	61 кг
Стоимость	4 980 Евро	7 620 Евро

Стоимость указана на условиях поставки со склада г. Москва, включая НДС 18%.


Условия оплаты:


Условия оплаты достигаются по договоренности между Поставщиками и Покупателем.

Стандартные условия: 100% предоплата.


Срок поставки: в наличии на складе.


Гарантии


Гарантийный срок работы оборудования 12 месяцев, за исключением быстроизнашиваемых запасных частей.

В течение этого периода Поставщик обязуется обеспечивать замену дефектных или плохо функционирующих частей.
