Форма аттестационного удостоверения специалиста сварочного производства

РОССИЙСКАЯ ФЕДЕРАЦИЯ RUSSIАN FEDERАTION НАЦИОНАЛЬНЫЙ АТТЕСТАЦИОННЫЙ КОМИТЕТ ПО СВАРОЧНОМУ ПРОИЗВОДСТВУ (НАКС) NАTIONАL АTTESTАTION COMMITTEE ON WELDING PRАCTICE (NАCWP) Аттестационное удостоверение специалиста сварочного производства уровень ____ (аттестованный _____) Speciаlist In Welding Production Certificаte level______ (certified _______)		стр.2
		Выдано
				(наименование аттестационного центра)
		№
			(номер аттестационного удостоверения)
		Фамилия					Место для фото- графии 3х4
		Surnаme
		Имя
		First nаme
		Отчество
		Middle nаme
		Год рождения
		Dаte of birth				M.П.

стр. 3					стр. 4
№ удостоверения					№ удостоверения
Допущен к:
	(Вид производственной деятельности и наименование групп опасных технических устройств)				Срок действия удостоверения продлен до
					На основании решения аттестационной комиссии
					Протокол №	от
					Руководитель АЦ	(подпись)	Фамилия И.О
					М.П.
					Срок действия удостоверения продлен до
Протокол № от					На основании решения аттестационной комиссии
Удостоверение действительно до					Протокол №	от
Руководитель АЦ		(подпись)	Фамилия, И.О		Руководитель АЦ	(подпись)	Фамилия И.О
М.П.					М.П.

Форма вкладыша к аттестационному удостоверению специалиста

стр.2		стр.3
РОССИЙСКАЯ ФЕДЕРАЦИЯ		№ вкладыша Допущен к:
НАЦИОНАЛЬНЫЙ АТТЕСТАЦИОННЫЙ КОМИТЕТ ПО СВАРОЧНОМУ		(вид производственной деятельности, наименования опасных технических устройств)
ПРОИЗВОДСТВУ
(НАКС)
ВКЛАДЫШ
к аттестационному удостоверению
специалиста сварочного производства
_____ уровня (аттестованный ________)		Протокол №	_________________
		Вкладыш действителен до окончания срока действия удостоверения
(Фамилия И.О.)
№ _____________________ к удостоверению №________________		Руководитель аттестационного центра		подпись, дата	Фамилия, И.О.
(без удостоверения недействительно)		М.П.

Приложение 22


а)



б)

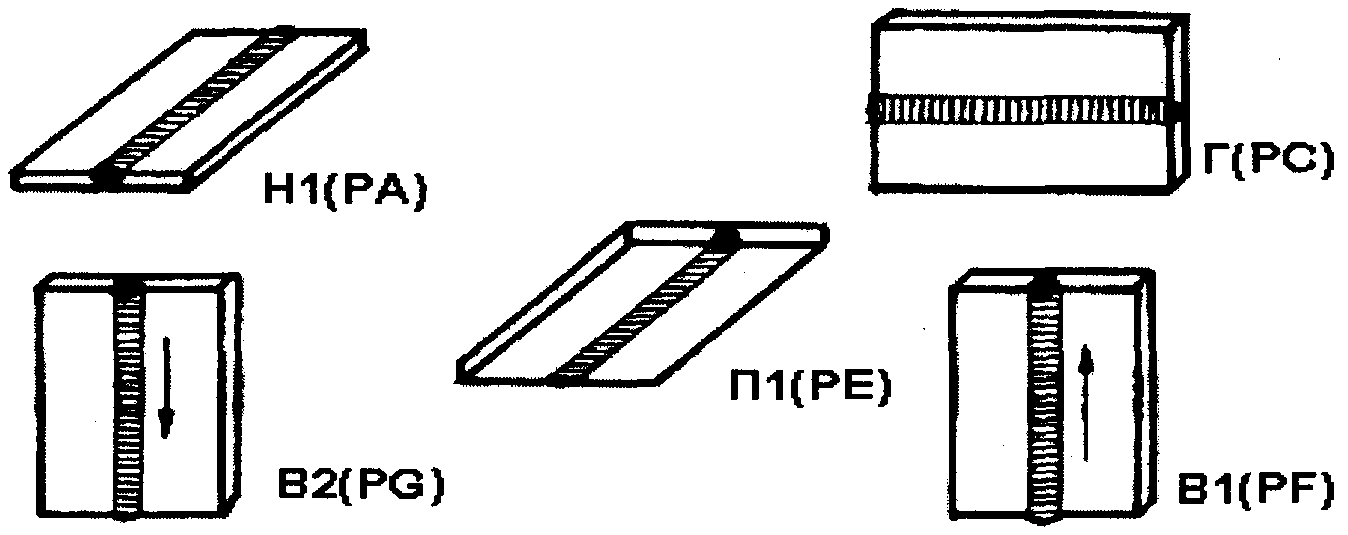

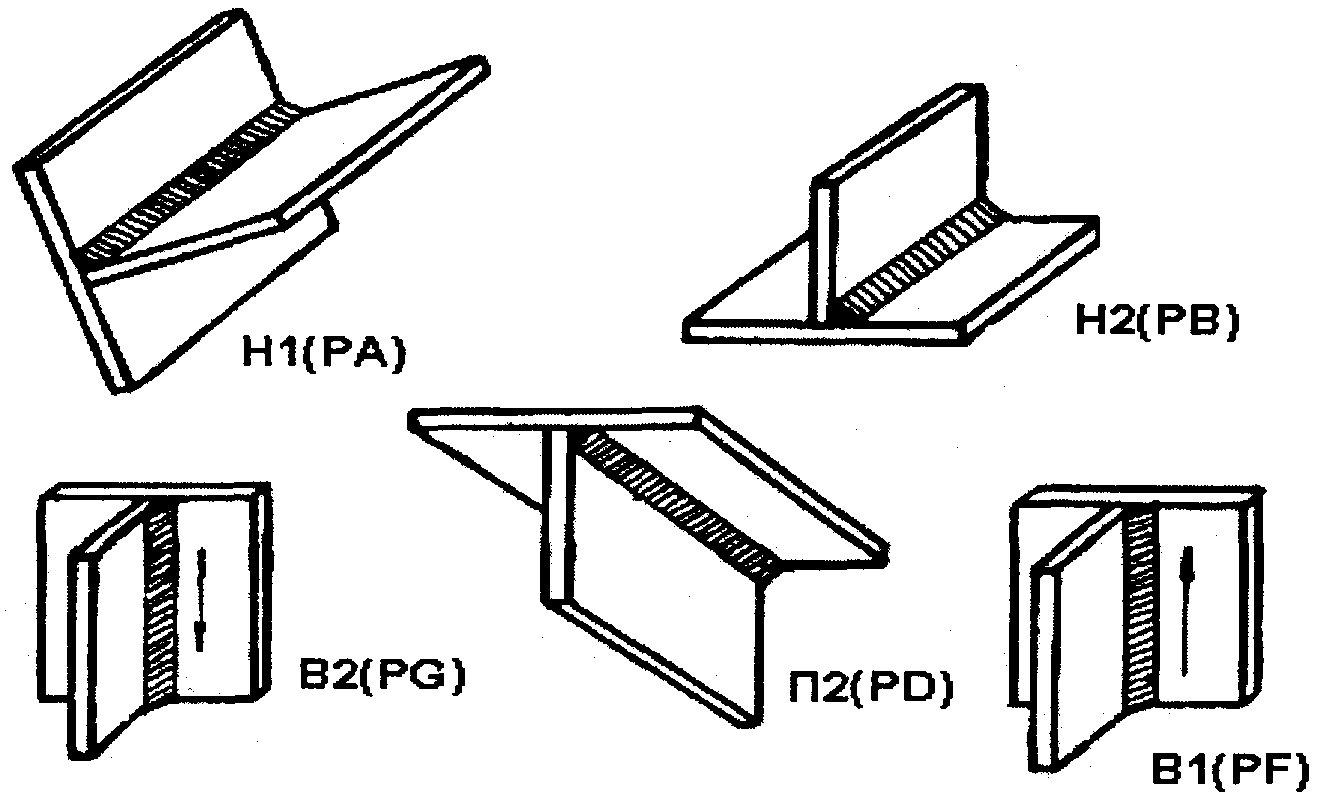

Рис.1. Положения при сварке стыковых (а) и тавровых (б) соединений листов:

Н1 - нижнее; Г - горизонтальное; Н2 - нижнее тавровых соединений; В1 - вертикальное (сварка снизу вверх); В2 - вертикальное (сварка сверху вниз); П1 - потолочное; П2 - потолочное тавровых соединений.

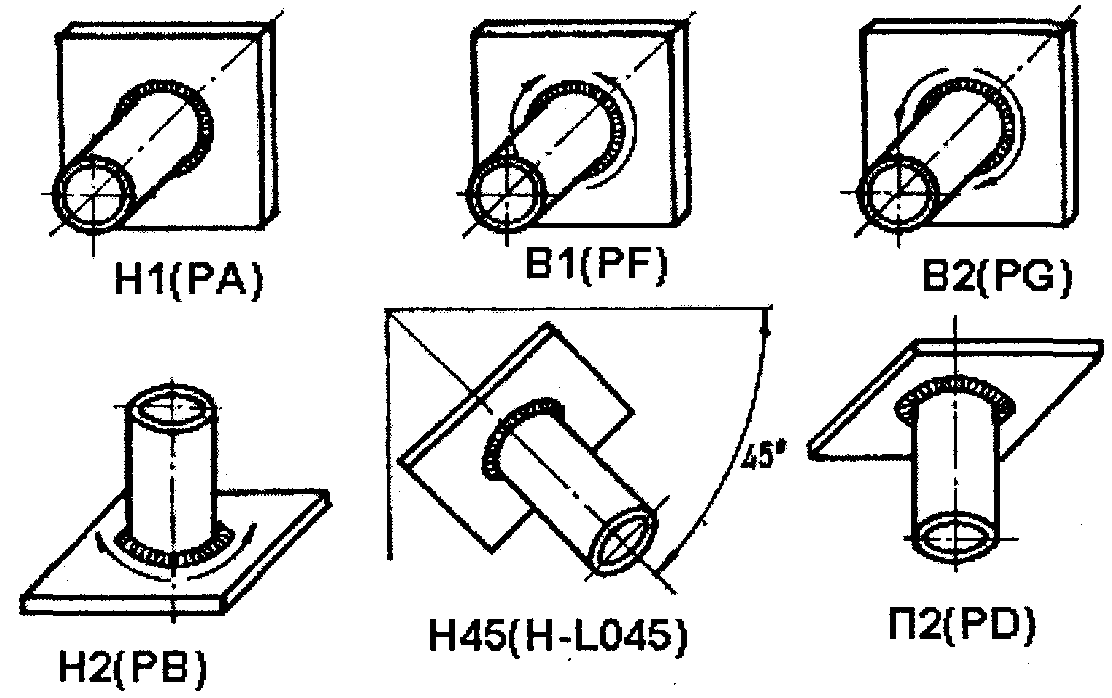

Рис.2. Положения при сварке стыковых (а) и угловых (б) соединений труб:

Н1 - нижнее при горизонтальном расположении осей труб (трубы), свариваемых (привариваемой) с поворотом; Н2 - нижнее при вертикальном расположении оси трубы, привариваемой без поворота или с поворотом; В1 - переменное при горизонтальном расположении осей труб (трубы), свариваемых (привариваемой) без поворота (на подъем);

В2 - переменное при горизонтальном расположении осей труб (трубы), свариваемых (привариваемой) без поворота (на спуск); Г - горизонтальное при вертикальном расположении осей труб, свариваемых без поворота или с поворотом; Н45 - переменное при наклонном расположении осей труб (трубы), свариваемых (привариваемой ) без поворота; П2 - потолочное при вертикальном расположении оси трубы, привариваемой без поворота или с поворотом.

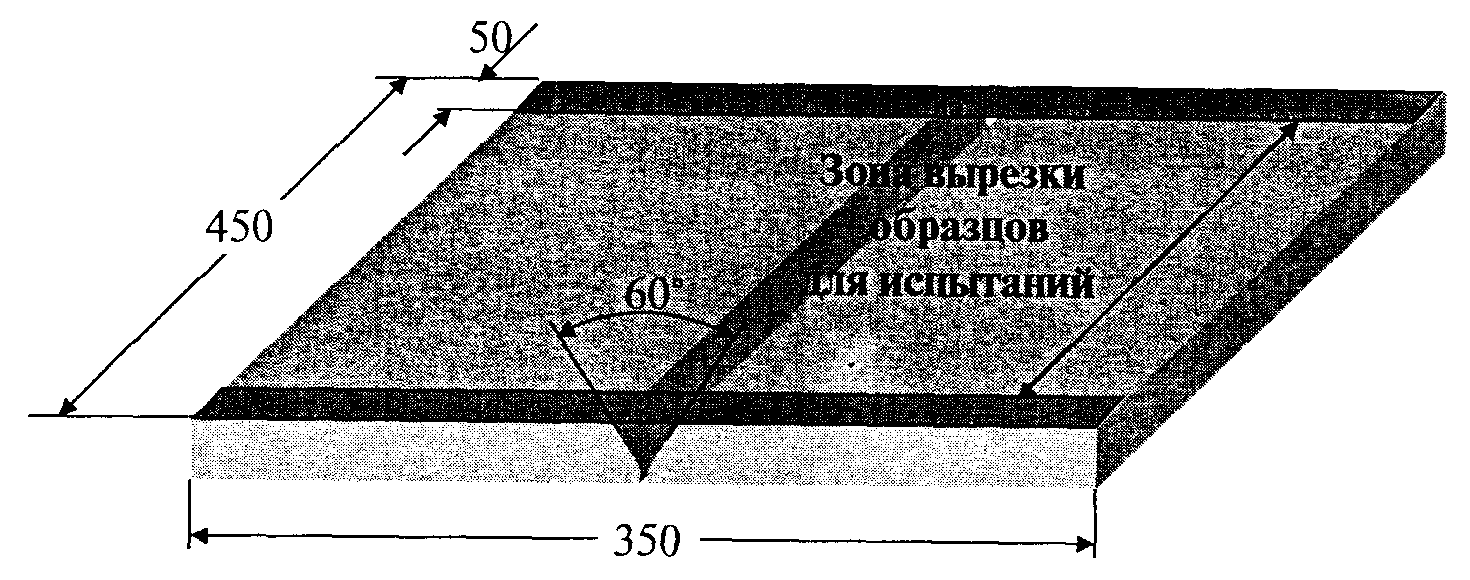

Рис.3. Размеры деталей для стыковых контрольных сварных соединений листов

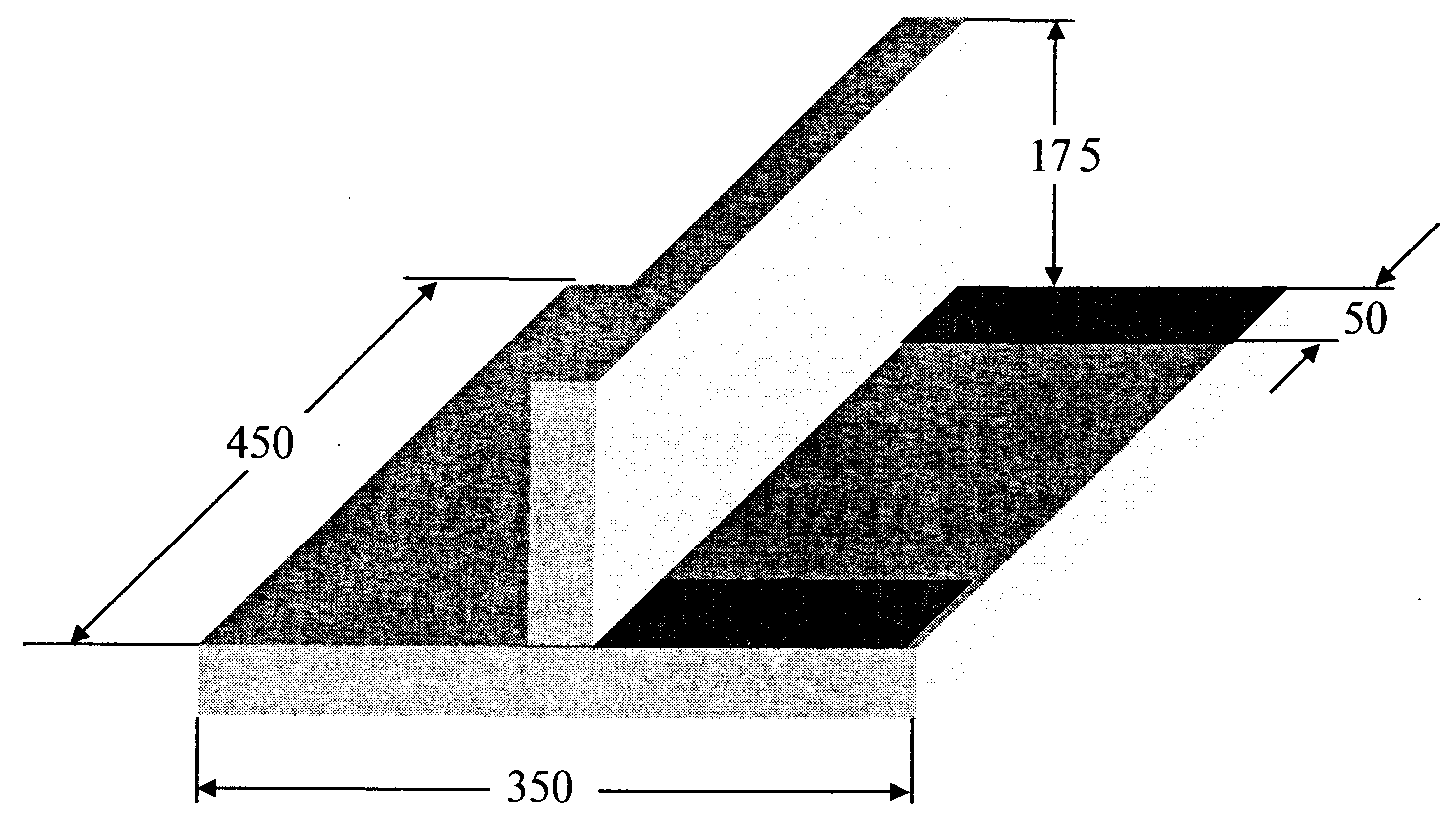

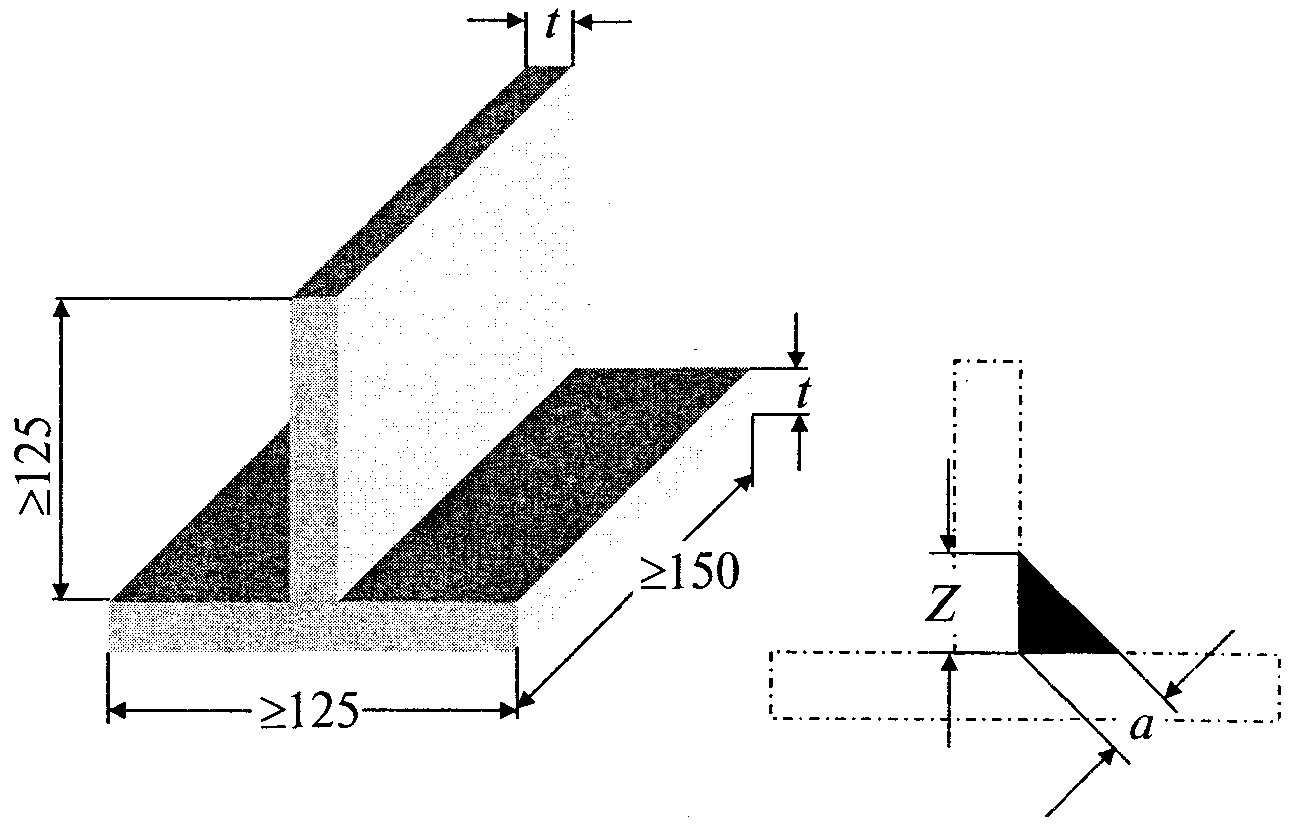

Рис.4. Размеры деталей для тавровых контрольных сварных соединений листов.

При t  6 мм, а  0,5t ; При t < 6 мм, 0,5t  а  (Z = 0,7t)

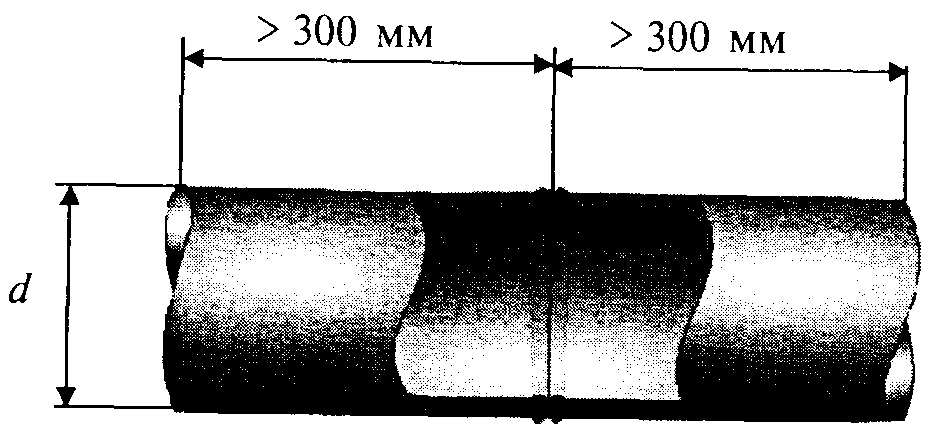

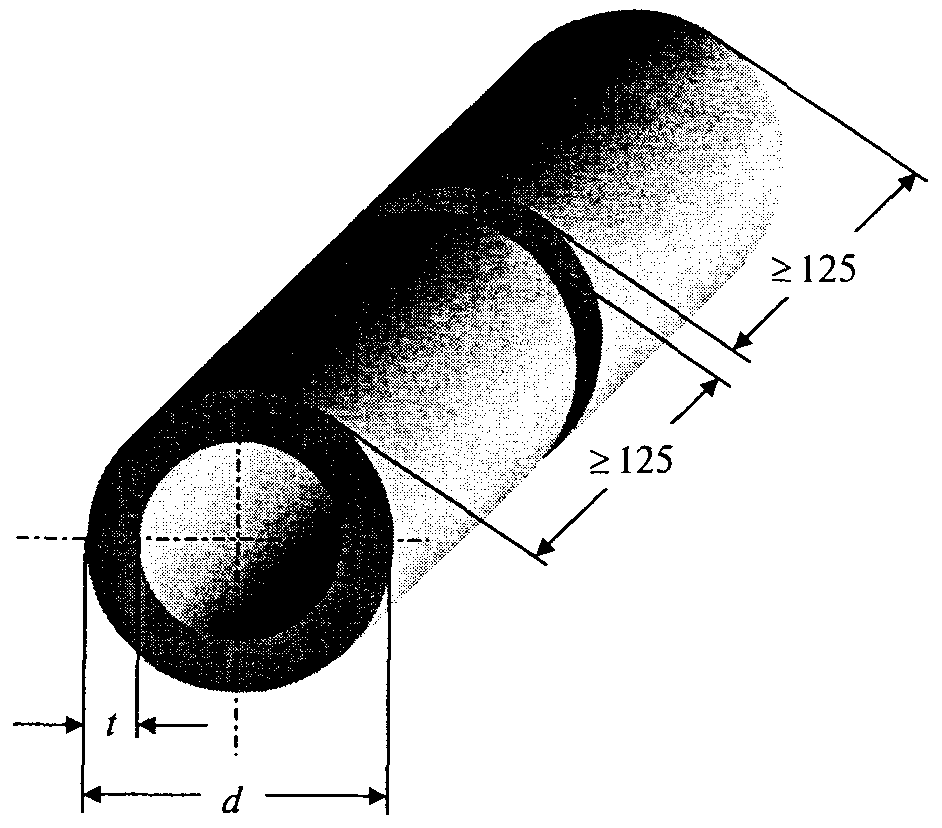

Рис.5. Размеры деталей для стыковых контрольных сварных соединений металлических труб

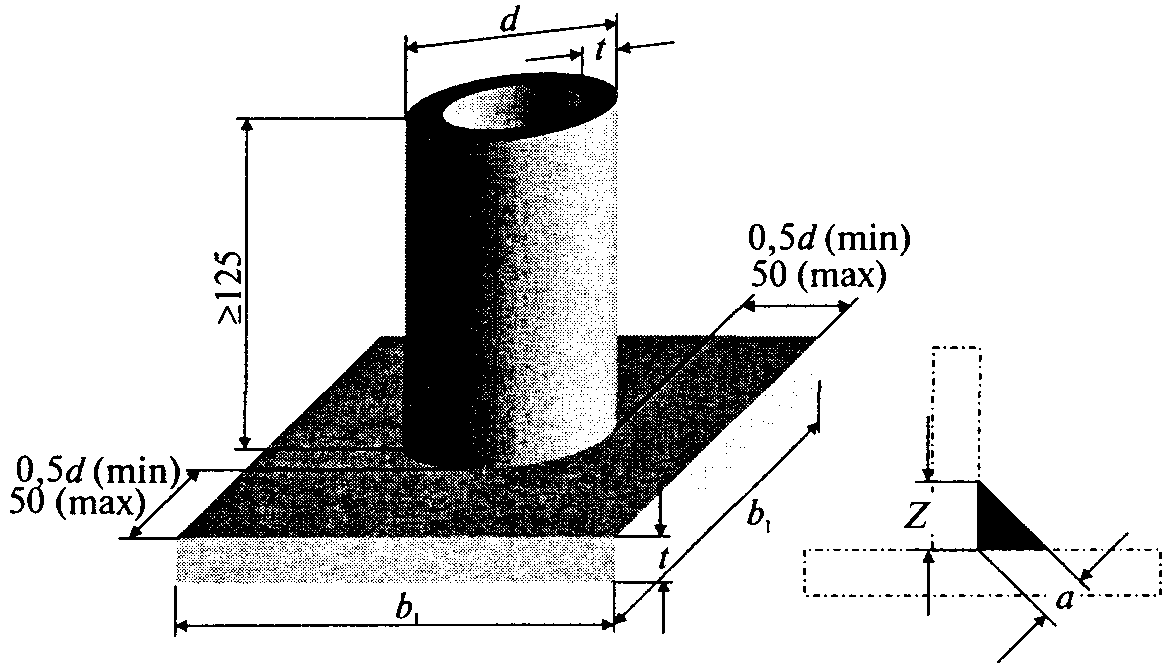

Рис.6. Размеры деталей для угловых контрольных сварных соединений труб между собой и труб с листами.

При t  6 мм, а  0,5t; При t < 6 мм, 0,5t  а  Z = 0,7t).


а)



б)



в)

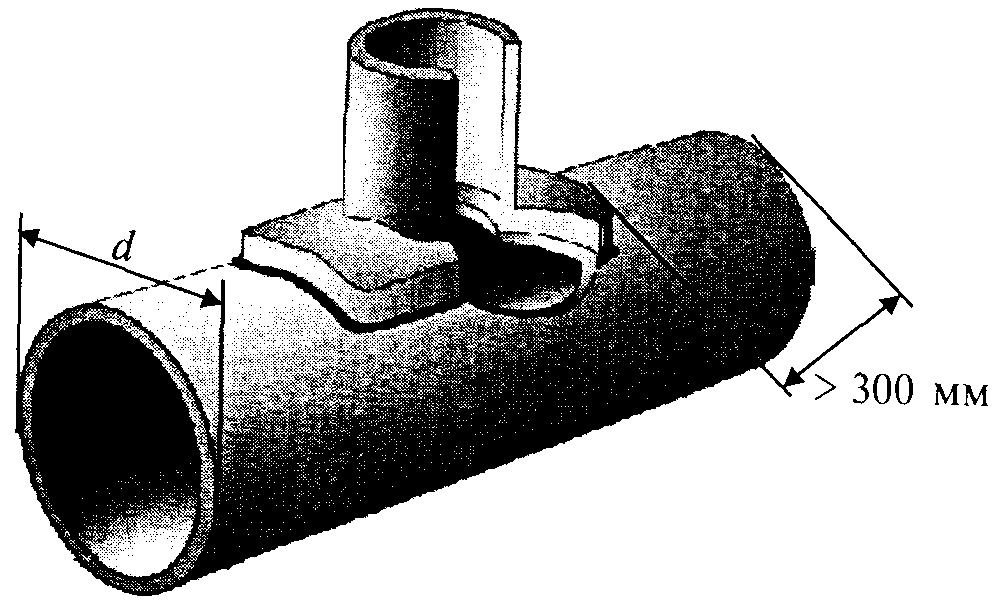

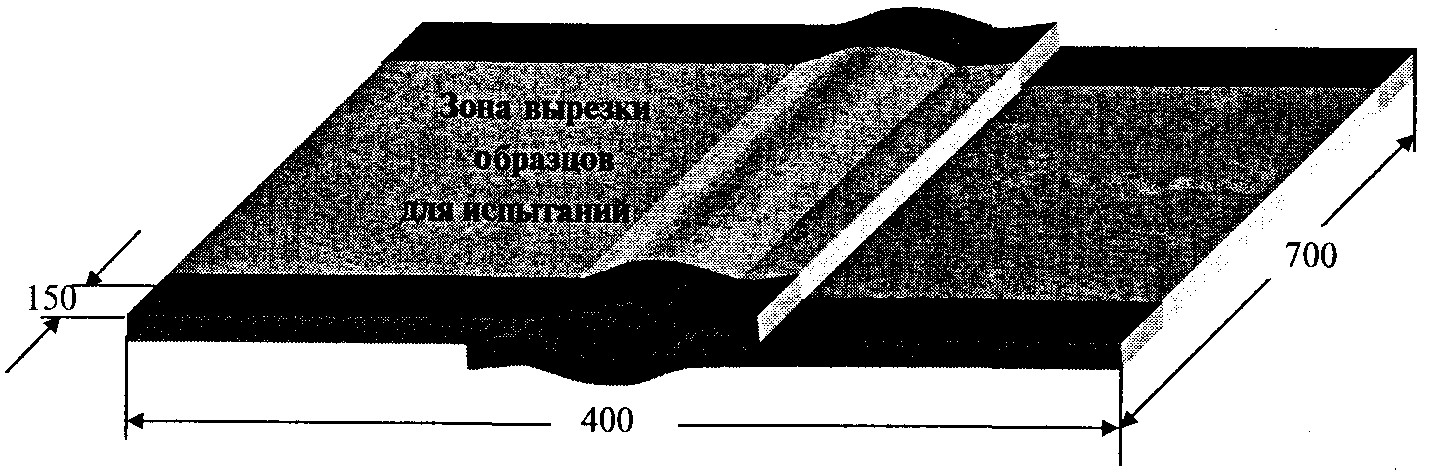

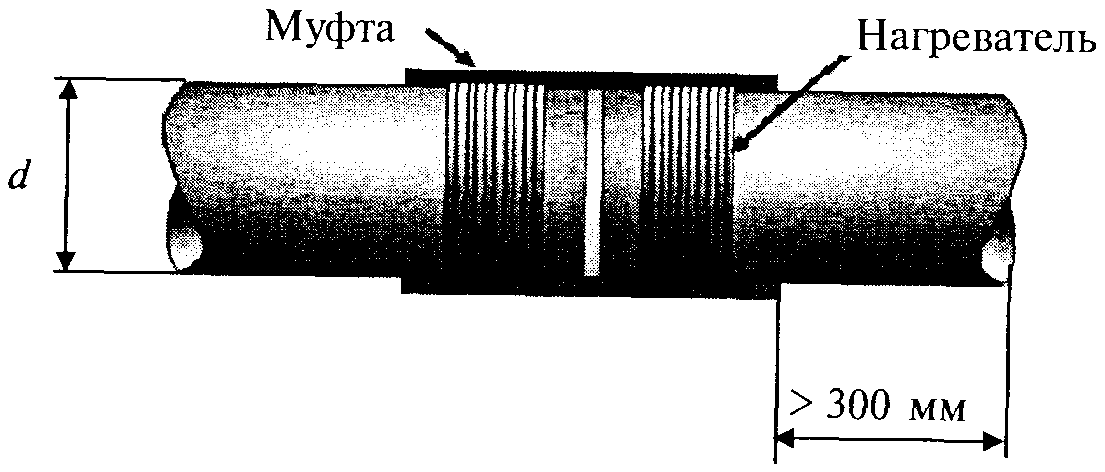

Рис.7. Типы контрольных сварных соединений при сварке труб из полимерных материалов:

а - стыковое соединение; б - соединение муфтой; в - соединение седловым ответвлением

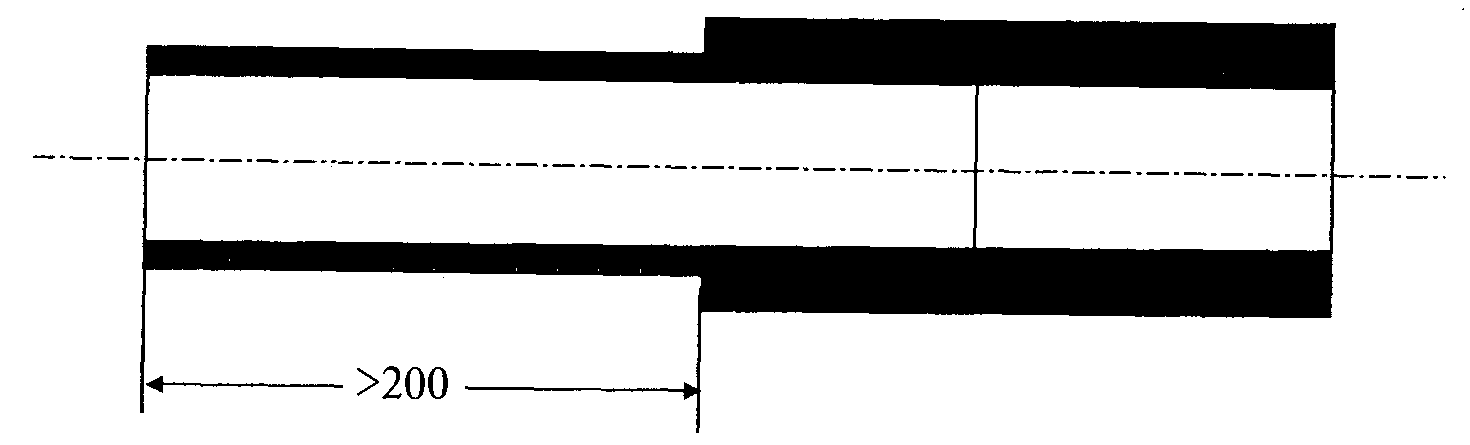

Рис.8. Контрольное сварное соединение типа Р





Рис.9. Контрольное сварное соединение типов V; X





Рис.10. Контрольное сварное соединение типов ТБ; ТV; ТХ





Рис.11. Контрольное сварное соединение типа H
