Определение состава технических средств контролируемых пунктов


Контроллеры уровня КП собирают информацию непосредственно с датчиков телесигналов, телеизмерений и т. д. Собранная информация предварительно обрабатывается и передается в контроллеры верхнего уровня комплекса.

В настоящее время в РБ в качестве контроллеров нижнего уровня в основном используются контроллеры МИКОНТ –М. Он предназначен для использования в качестве удаленного устройства связи с объектом, подключаемым к контроллерам пункта управления – ПУ. Основные функции контроллера МИКОНТ – М [18]:
  • сбор информации с датчиков дискретных, аналоговых и интегральных сигналов;
  • выдача дискретных и аналоговых команд управления на внешние устройства;
  • передача по запросу предварительно отработанной информации через канал связи в контроллеры верхнего уровня;
  • непрерывный контроль состояния аппаратуры;
  • фильтрация помех, принимаемых с дискретных и аналоговых датчиков;
  • буферизация дискретных и аналоговых сигналов с последующей передачей по каналу связи;
  • фиксация времени возникновения сигналов в контроллере с точностью до 0.1 сек;
  • передача данных с аппаратуры (преобразователей, счетчиков), имеющей интерфейс RS –232С;
  • включение и выключение опроса каналов непосредственно в контроллере;
  • работа в режиме выдачи спорадической информации и, как следствие, увеличение скорости реакции системы в целом;
  • работа по каналам связи с большим уровнем помех и искажений;
  • использование резервного канала связи.

Контроллер МИКОНТ-М состоит из каркаса компоновочного, в котором устанавливаются модули, условно разделенные на блоки и субблоки. Блоки – это процессорные модули (ПР-3), модули связи (БВС-1, БВС-3 или БВС-2, БВС-3) и модули питания. Блоки занимают первые 4 посадочные места в каркасе МИКОНТа, с 1-е по 4-е. Субблоки – это модули ввода-вывода. Субблоки занимают 8 оставшихся мест, с 5-е по 12-е в 8-и местном конструктиве, либо 4 места с 5-е по 9-е в 4-х местном конструктиве [18].

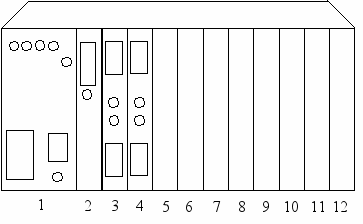

Чертеж общего вида 8-ми местного контроллера МИКОНТ-М приведен на рисунке 6.2.1.



Рисунок 6.2.1 - Общий вид контроллера МИКОНТ-М

Субблоки ввода/вывода заказываются отдельно. Их типы и количество зависят от информационной емкости объекта контроля. Субблоки могут устанавливаться в контроллер в произвольном порядке.

Контроллер МИКОНТ-М является продолжением серии контроллеров МИКОНТ-1, МИКОНТ-2. В отличии от предыдущих разработок является полностью универсальным. Все последующие разработки блоков и субблоков будут ориентированы на приборный интерфейс контроллера МИКОНТ-М, что даст возможность в дальнейшем модернизировать контроллеры путем замены одних блоков и субблоков на другие, более новых разработок.

Блок питания занимает первое посадочное место. Второе посадочное места занимает блок процессора ПР-3.

Для работы по каналам с ШИМ модуляцией контроллер МИКОНТ-М комплектуется блоками внешней связи БВС-1 и БВС-3 (3-е и 4-е посадочные места), а для работы по каналам с ЧМ модуляцией – БВС-2 и БВС-3 3 (3-е и 4-е посадочные места).

Серийно освоены и предлагаются к поставке следующие субблоки ввода-вывода согласно таблице 6.2.1:

Таблица 9.1.1 – Перечень субблоков ввода-вывода контроллера МИКОНТ-М

Тип субблока
Функциональное назначение
Информационная емкость

ВДС
ввод дискретных телесигналов
16 ТС

ВДС-64А
ввод дискретных телесигналов
64 ТС (8 групп по 8 ТС)

ВТИИ
ввод телеизмерений интегральных
8 ТИИ

ВТИ-16
ввод телеизмерений
16 ТИТ

ВТИ-32М
ввод телеизмерений
32 ТИТ

ВТУ
вывод телеуправления
8 ТУ 2-х позиционные

ВТУ-32М
вывод телеуправления
32 ТУ 2-х позиционные

ДСЩ-Т
вывод дискретных сигналов на щит
16 ТС – транзисторный выход

ДСЩ
вывод дискретных сигналов на щит
16 ТС – релейный выход

ВТР
вывод телерегулирования
4 ТР

МИМ
универсальный малоинформативный модуль
4 ТС, 4 ТИТ, 2 2-х позиционных ТУ с гальванической развязкой

Все блоки и субблоки выполнены на печатной плате, размещаемой в кожухе, и снабжены лицевой панелью с присоединительными разъемами. С обратной стороны субблоков установлен интерфейсный разъем для связи с процессорным блоком и с источником питания. Все субблоки закрепляются с помощью винтов в каркасе. Контроллер со стороны лицевых панелей субблоков закрывается общей крышкой, крепящейся на винтах к корпусу.

Подключение сигналов к субблокам ввода-вывода осуществляется с помощью жгутов - кабель длиной 1,8 м с одной стороны имеющий разъем для подключения к субблоку ввода-вывода, а с другой стороны клеммные колодки для подключения датчиков. Колодки – это клеммные 20-ти контактные блоки, которые закрепляются в блоке клеммных соединений (БКС). Клеммы рассчитаны на подключение до 2-х проводов сечением 2,5 мм2.

БКС представляет собой металлический корпус с приспособлением для крепления клеммных колодок жгутов и ввода контрольных кабелей от датчиков.

Для управления силовыми цепями сигнал из блока ВТУ поступает на блоки релейных повторителей БРП. Блоки БРП имеют несколько модификаций от 8-ми до 32-х двухпозиционных команд. Основой блока служат реле РП-21 или РЭН-33 и клеммные колодки для подключения внешних цепей [18].

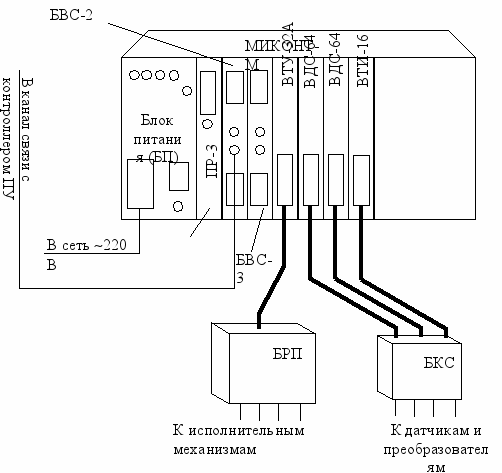

Рисунок 6.2.2 – Структурная схема контроллера МИКОНТ-М

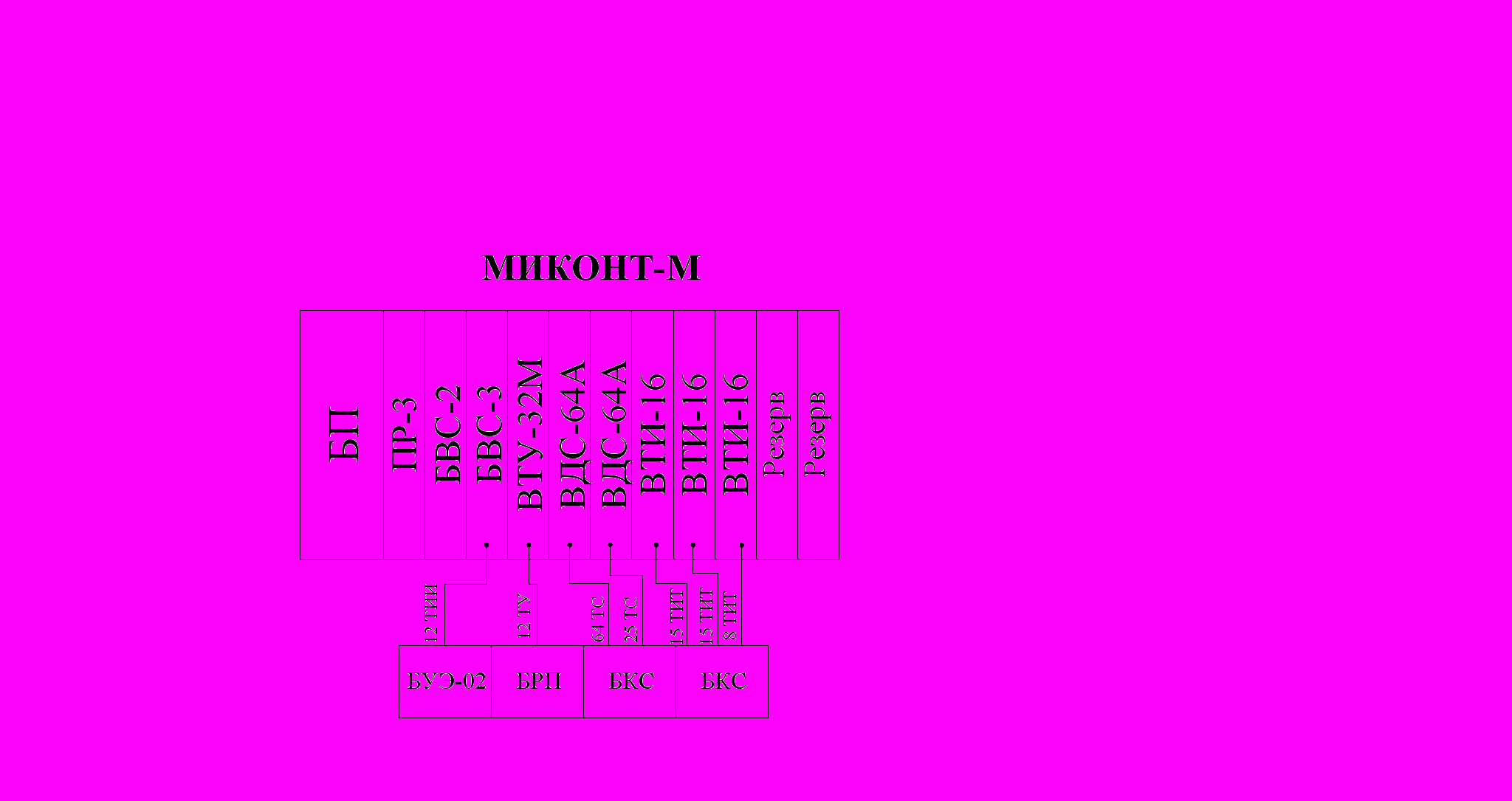

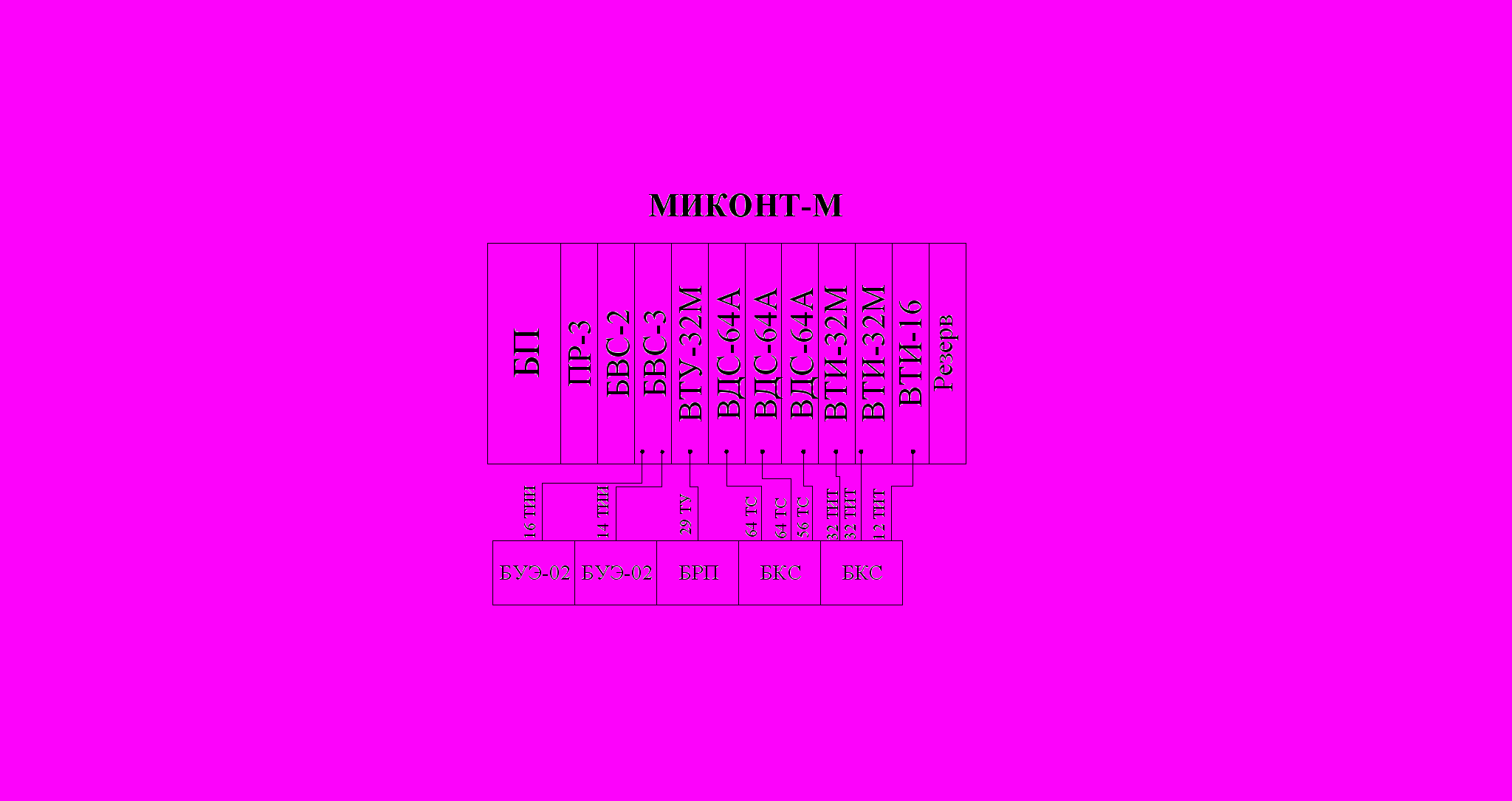

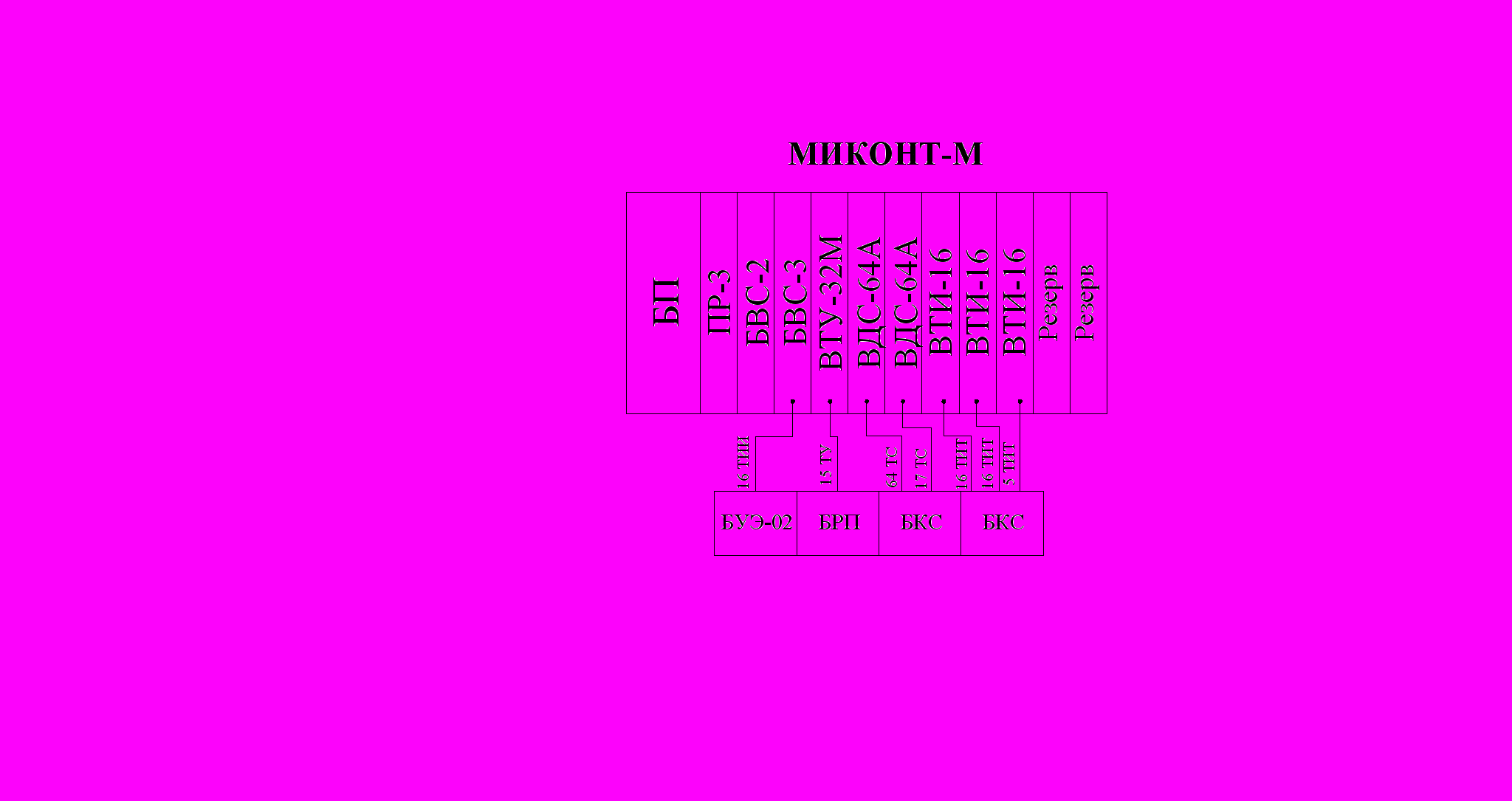

Определим состав и количество функциональных модулей контроллера МИКОНТ – М на подстанций. Для сбора, обработки, хранения, отображения данных об электропотреблении используем блоки БУЭ-02. Функциональные схемы системы первичного сбора информации для подстанций представлены на рисунках 6.2.3 – 6.2.6.



Рисунок 6.2.3 – Функциональная схема сбора телеинформации ПС Забавы



Рисунок 6.2.4 – Функциональная схема сбора телеинформации ПС Восток



Рисунок 6.2.5 – Функциональная схема сбора телеинформации ПС Аварийная



Рисунок 6.2.6 – Функциональная схема сбора телеинформации ПС Хоново
