7.2. Назначение конструктивных решений


7.2.1. Назначение конструкций укрепления откосов с применением геосинтетических материалов выполняют в соответствии с действующими нормативно-техническими документами, учитывая грунтовые, гидрологические, климатические условия, параметры земляного полотна, изложенные в разделе 3 и п.7.1 требования к геосинтетическим материалам. Ориентировочные условия применения отдельных конструкций укрепления подтопляемых откосов, рекомендуемые основные физико-механические свойства используемых в этих конструкциях в качестве защитных прослоек (фильтров) нетканых геотекетильных материалов представлены в таблице 7.1. Таблица 7.1 может быть использована для предварительной проработки вариантов назначения конструктивных решений.


7.2.2. При проектировании конструкций насыпей с армированными ГМ откосами должны быть решены следующие задачи:


- проведена оценка устойчивости откоса в виде расчета его коэффициента запаса и на основе этого подобрано необходимое число прослоек (п.п.7.2.3-7.2.6);


- проведен расчет длины заделки прослойки (п.7.2.7);


- назначено распределение прослоек по высоте насыпи (п.7.1.13).


7.2.3. Расчет коэффициента запаса устойчивости армированного ГМ откоса выполняют по формуле


, (7.1)


где - предельное значение сопротивления грунта напряжениям возникающим от внешней нагрузки (п.7.2.4); , - количество прослоек ГМ, их толщина; - вес каждого из блоков, на которые разбивается откос над поверхностью скольжения (положение линии скольжения определяется любым известным методом, например, с использованием графика Янбу - рис.7.7); , , , - соответственно площадь, толщина, плотность блоков и длина поверхности скольжения в их пределах (как правило, =1); - расчетное значение допустимого растягивающего напряжения для ГМ (п.4.2.4); - угол наклона поверхности скольжения к горизонту в пределах блока.


Схема к расчету приведена на рис.7.6.

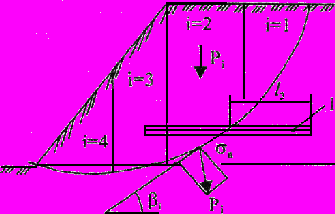

Рис.7.6. Схема к расчету общей устойчивости откосов к п.4.2:


1-ГМ


7.2.4. Для точного определения значения по стандартной методике ГОСТ 12248-78 проводят испытания грунта на сдвиг при значении нормального давления соответствующего нормальному давлению на поверхности скольжения в данном блоке i, после чего рассчитывают по формуле


(7.2)


где - предельное значение касательного напряжения при данном .


При известных фактических прочностных характеристиках и значение для данного грунта может быть рассчитано по формуле


(7.3)


где =0,1 МПа.


Для примерной оценки с использованием табличных значений и его величина может быть найдена из следующего выражения:


, (7.4)


где - коэффициент, принимаемый в зависимости от значения :

, град.	3	5	7	9	11
	0,40	0,48	0,55	0,63	0,70
, град.	13	15	17	21	25
	0,77	0,85	0,90	0,96	1,00

7.2.5. Величину расчетного значения допустимого растягивающего напряжения для прослойки назначают по результатам специальных испытаний по оценке длительной прочности (приложение 2В). Для проведения предварительных расчетов величину допускается принимать в долях от кратковременной прочности ГМ при одноосном растяжении :


- для тканых материалов, жестких сеток из полиамидного, полиэфирного сырья =0,6, из полипропиленового сырья =0,3;


- для нетканых термоупрочненных или дополнительно термоупрочненных иглопробивных ГМ из полиамидного, полиэфирного сырья =0,25, полипропиленового =0,1.


В любом случае величина не должна превышать значения ; ( - см. п.3.2.4).


7.2.6. Подбор числа прослоек арматуры выполняют по формуле


, (7.5)


где - требуемый коэффициент запаса устойчивости откоса.


7.2.7. Длину заделки прослойки в грунт определяют по формуле


, (7.6)


где , - плотность и толщина слоев грунта, расположенных над верхней из прослоек; и - прочностные характеристики по контакту "арматура - грунт", определяемые по результатам испытаний (приложение 2Д).


Для примерной оценки их значения даны в табл.7.2 в зависимости от и грунта.


Значения длины заделки материала (см. рис.7.5а, б) должны быть не менее 2 м.


Таблица 7.2

	Значения прочностных характеристик для
Вид армирующего ГМ	связного грунта	несвязного грунта
Тканый, нетканый, сетка	,
Пленки и другие ГМ с гладкой поверхностью	Только по результатам испытаний
