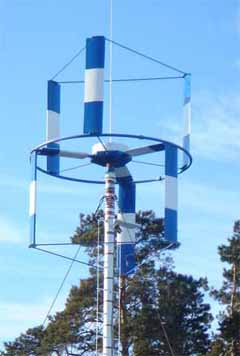

Модификация 6-лопастной ВЭУ-3. Малая ветроустановка для обеспечения энергопитания небольшого дома, удаленного объекта. Сборка может быть осуществлена бригадой из 3-х обученных рабочих с краном или по соответствующей инструкции без грузоподъемных машин, с использованием приспособления и лебедки. При подключении к аккумуляторным батареям пиковая мощность может быть увеличена до 6 кВт с применением соответствующего инвертора. А при подключении дизель или бензогенератора – до 9 кВт. Достоинство - дешевле ВЭУ-3(6). Недостаток - неплавная работа ротора, есть рывки.


Мощность генератора номинальная 3 кВт

Скорость ветра номинальная 10.4 м/с

КПД 38%

Выходное напряжение ВЭУ 24 (48) В пост.тока

Выходное напряжение инвертора (квазисинусоида) 220/110 В перем.тока

Номинальная частота инвертора 50/60 Гц

Стартовая скорость ветра 3 м/сек

Диапазон рабочих скоростей ветра 4.. .60 м/сек

Диапазон частоты вращения 60-200 об/мин

Номинальная частота вращения 160 об/мин

Количество лопастей 4

Хорда лопасти (длина по горизонтальному разрезу) 460 мм

Диаметр ротора (колеса) 3.4 м

Высота ротора 4.2 м

Ометаемая площадь 14.28 кв.м

Высота мачты 8-20 м

Вибрация (амплитуда виброускорения, м/с2) в резонансе-0.000098 м/с2

Шум, дБА (макс. уровень звука на макс.скорости)- 47 дБА

Инфразвук, дБ (уровень звукового давления в октавных полосах)- не зафиксирован

Ультразвук, дБ- не зафиксирован

Электромагнитное излучение:- не измерялось

- магнитная индукция 50Гц, мкТл- не измерялось

- электрическое поле, кВ/м

Диапазон рабочих температур воздуха -50. . . +40 0C

Срок эксплуатации ВЭУ > 20 лет

Период между тех.обслуживанием > 5 лет


Масса ВЭУ, в том числе:

596 кг

1. Ротор, в том числе: 396 кг

1.1. Лопасти-72 кг

1.2. Ступица-103 кг

1.3. Генератор-52 кг

1.4. Аэродинамический тормоз-65 кг

1.5. Механический тормоз-9 кг

1.6. Стойки, крепеж-95 кг

2. Мачта-200 кг


ТАБЛИЦА МОЩНОСТИ ВЭУ в зависимости от СКОРОСТИ ВЕТРА (с учетом КПД электроприборов) СКОРОСТЬ ВЕТРА, м/сек 3 4 5 6 7 8 9 10 11 12

МГНОВЕННАЯ МОЩНОСТЬ, кВт 0.2 0.3 0.4 0.5 0.9 1.4 1.9 2.6 3.3 3.4

ДНЕВНАЯ ВЫРАБОТКА, кВт-час 4.8 7.2 9.6 12 21.6 33.6 45.6 62.4 79.2 81.6

МЕСЯЧНАЯ ВЫРАБОТКА, кВт-час 144 216 288 360 648 1008 1368 1872 2376 2448

ГОДОВАЯ ВЫРАБОТКА, кВт-час 1728 2592 3456 4320 7776 12096 16416 22464 28512 29376

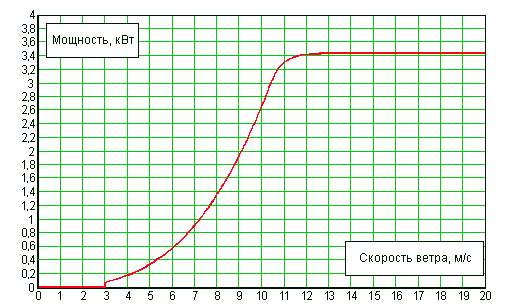

График мощности ВЭУ-3(4) в зависимости от скорости ветра






Малая ветроустановка для обеспечения энергопитания небольшого дома, удаленного объекта. Сборка может быть осуществлена бригадой из 3-х обученных рабочих с краном или по соответствующей инструкции без грузоподъемных машин, с использованием приспособления и лебедки. При подключении к аккумуляторным батареям пиковая мощность может быть увеличена до 6 кВт с применением соответствующего инвертора. А при подключении дизель или бензогенератора – до 9 кВт. Имеется модификация 1.5 кВт для установки на крыши малоэтажных домов в районах с ограниченностью высотностью мачт и других устройств.


Мощность генератора номинальная 3 кВт

Скорость ветра номинальная 10.4 м/с

КПД 38%

Выходное напряжение ВЭУ 24 (48) В пост.тока

Выходное напряжение инвертора (квазисинусоида) 220/110 В перем.тока

Номинальная частота инвертора 50/60 Гц

Стартовая скорость ветра 3 м/сек

Диапазон рабочих скоростей ветра 4.. .60 м/сек

Диапазон частоты вращения 60-200 об/мин

Номинальная частота вращения 180 об/мин

Количество лопастей 6

Хорда лопасти (длина по горизонтальному разрезу) 400 мм

Диаметр ротора (колеса) 3.4 м

Высота ротора 3.8 м

Ометаемая площадь 12.92 кв.м

Высота мачты 8-20 м

Вибрация (амплитуда виброускорения, м/с2) в резонансе-0.000043 м/с2

Шум, дБА (макс. уровень звука на макс.скорости)- 41 дБА

Инфразвук, дБ (уровень звукового давления в октавных полосах)- не зафиксирован

Ультразвук, дБ- не зафиксирован

Электромагнитное излучение:

- магнитная индукция 50Гц, мкТл- не измерялось

- электрическое поле, кВ/м- не измерялось

не зафиксирован

Диапазон рабочих температур воздуха -50. . . +40 0C

Срок эксплуатации ВЭУ > 20 лет

Период между тех.обслуживанием > 5 лет


Масса ВЭУ, в том числе:- 596 кг

1. Ротор, в том числе:- 396 кг

1.1. Лопасти-72 кг

1.2. Ступица-103 кг

1.3. Генератор-65 кг

1.4. Аэродинамический тормоз-52 кг

1.5. Механический тормоз-9 кг

1.6. Стойки, крепеж-95 кг

2. Мачта-200 кг


ТАБЛИЦА МОЩНОСТИ ВЭУ в зависимости от СКОРОСТИ ВЕТРА (с учетом КПД электроприборов) СКОРОСТЬ ВЕТРА, м/сек 3 4 5 6 7 8 9 10 11 12

МГНОВЕННАЯ МОЩНОСТЬ, кВт 0.06 0.2 0.4 0.7 1.1 1.7 2.5 2.9 3.3 3.4

ДНЕВНАЯ ВЫРАБОТКА, кВт-час 1.4 4.8 9.6 16.8 26.4 40.8 60.0 69.6 79.2 81.6

МЕСЯЧНАЯ ВЫРАБОТКА, кВт-час 43 144 288 504 792 1224 1800 2088 2376 2448

ГОДОВАЯ ВЫРАБОТКА, кВт-час 518 1728 3456 6048 9504 14688 21600 25056 28512 29376


График мощности ВЭУ-3(6) в зависимости от скорости ветра






Малая ветроустановка для обеспечения энергопитания небольшого дома, удаленного объекта. Сборка может быть осуществлена бригадой из 3-х обученных рабочих с краном или по соответствующей инструкции без грузоподъемных машин, с использованием приспособления и лебедки. При подключении к аккумуляторным батареям пиковая мощность может быть увеличена до 10 кВт с применением соответствующего инвертора. А при подключении дизель или бензогенератора – до 15 кВт.


Мощность генератора номинальная 5 кВт

Скорость ветра номинальная 10.4 м/с

КПД 38%

Выходное напряжение ВЭУ 48 (96) В пост. тока

Выходное напряжение инвертора (квазисинусоида) 220/110 В перем. тока

Номинальная частота инвертора 50/60 Гц

Стартовая скорость ветра 3.5 м/сек

Диапазон рабочих скоростей ветра 4.. .60 м/сек

Диапазон частоты вращения 60-160 об/мин

Номинальная частота вращения 160 об/мин

Количество лопастей 6

Хорда лопасти (длина по горизонтальному разрезу) 460 мм

Диаметр ротора (колеса) 5.1 м

Высота ротора 4.0 м

Ометаемая площадь 20.4 кв.м

Высота мачты 8-20 м

Вибрация (амплитуда виброускорения, м/с2) в резонансе-0.000043 м/с2

Шум, дБА (макс. уровень звука на макс.скорости)- 43 дБА

Инфразвук, дБ (уровень звукового давления в октавных полосах)- не зафиксирован

Ультразвук, дБ- не зафиксирован

Электромагнитное излучение:

- магнитная индукция 50Гц, мкТл- не измерялось

- электрическое поле, кВ/м- не измерялось

Диапазон рабочих температур воздуха -50. . . +40 0C

Срок эксплуатации ВЭУ > 20 лет

Период между тех.обслуживанием > 5 лет

Масса ВЭУ, в том числе:- 732 кг

1. Ротор, в том числе:- 472 кг

1.1. Лопасти-89 кг

1.2. Ступица-135 кг

1.3. Генератор-76 кг

1.4. Аэродинамический тормоз-58 кг

1.5. Механический тормоз-9 кг

1.6. Стойки, крепеж-105 кг

2. Мачта-260 кг


ТАБЛИЦА МОЩНОСТИ ВЭУ в зависимости от СКОРОСТИ ВЕТРА (с учетом КПД электроприборов) СКОРОСТЬ ВЕТРА, м/сек 3 4 5 6 7 8 9 10 11 12

МГНОВЕННАЯ МОЩНОСТЬ, кВт 0.15 0.3 0.5 0.9 1.5 2.3 3.3 4.5 5.5 5.7

ДНЕВНАЯ ВЫРАБОТКА, кВт-час 3.6 7.2 12 21.6 36 55.2 79.2 108 132 136.8

МЕСЯЧНАЯ ВЫРАБОТКА, кВт-час 108 216 360 648 1080 1656 2376 3240 3960 4104

ГОДОВАЯ ВЫРАБОТКА, кВт-час 1296 2592 4320 7776 12960 19872 28512 38880 47520 49248

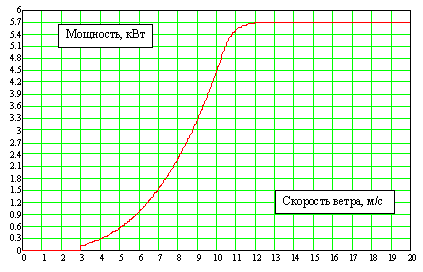

График мощности ВЭУ-5(6) в зависимости от скорости ветра






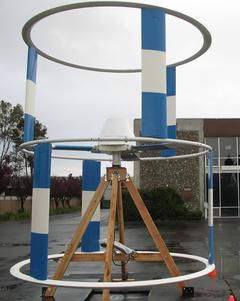

Портативная ветроэнергетическая установка. Благодаря малым размерам может легко транспортироваться на вьючных животных (верблюдах, оленях) и легковых автомобилях среднего класса. Может использоваться для приготовления пищи, обогрева жилища и т.д. Устанавливается без помощи грузоподъемных машин, двумя рабочими без специальных навыков с помощью лебедки. Подключив ветроустановку к аккумуляторам, можно заряжать их в ветреную погоду и использовать их емкость во время безветрия. Выпускается с выходом 48В постоянного тока и 220В/50Гц переменного тока (с инвертором).


Мощность генератора номинальная 1.5 кВт

Выходное напряжение ВЭУ 24 (48) В пост.тока

Скорость ветра номинальная 10.4 м/с

КПД 38%

Выходное напряжение инвертора (квазисинусоида) 220/110 В перем.тока

Номинальная частота инвертора 50/60 Гц

Стартовая скорость ветра 2.4 м/сек

Диапазон рабочих скоростей ветра 4.. .60 м/сек

Диапазон частоты вращения 60-220 об/мин

Номинальная частота вращения 190 об/мин

Количество лопастей 4

Хорда лопасти (длина по горизонтальному разрезу) 300 мм

Диаметр ротора (колеса) 2.3 м

Высота ротора 2.8 м

Ометаемая площадь 6.44 кв.м

Высота мачты 8-20 м

Вибрация (амплитуда виброускорения, м/с2) в резонансе-0.000058 м/с2

Шум, дБА (макс. уровень звука на макс.скорости)- 45 дБА

Инфразвук, дБ (уровень звукового давления в октавных полосах)- не зафиксирован

Ультразвук, дБ- не зафиксирован

Электромагнитное излучение:

- магнитная индукция 50Гц, мкТл- не измерялось

- электрическое поле, кВ/м- не измерялось

Диапазон рабочих температур воздуха- -50. . . +40 0C

Срок эксплуатации ВЭУ > 20 лет

Период между тех.обслуживанием > 5 лет

Масса ВЭУ, в том числе:- 596 кг

1. Ротор, в том числе:- 396 кг

1.1. Лопасти-72 кг

1.2. Ступица-103 кг

1.3. Генератор-65 кг

1.4. Аэродинамический тормоз-52 кг

1.5. Механический тормоз-9 кг

1.6. Стойки, крепеж-95 кг

2. Мачта-200 кг


ТАБЛИЦА МОЩНОСТИ ВЭУ в зависимости от СКОРОСТИ ВЕТРА (с учетом КПД электроприборов)

СКОРОСТЬ ВЕТРА, м/сек 3 4 5 6 7 8 9 10 11 12

МГНОВЕННАЯ МОЩНОСТЬ, кВт 0 0.1 0.2 0.3 0.5 0.7 1.0 1.4 1.7 1.7

ДНЕВНАЯ ВЫРАБОТКА, кВт-час 0 2.4 4.8 7.2 12 16 24 34 41 41

МЕСЯЧНАЯ ВЫРАБОТКА, кВт-час 0 72 144 216 360 504 720 1008 1224 1224

ГОДОВАЯ ВЫРАБОТКА, кВт-час 0 864 1728 2592 4320 6048 8640 12096 14688 14688

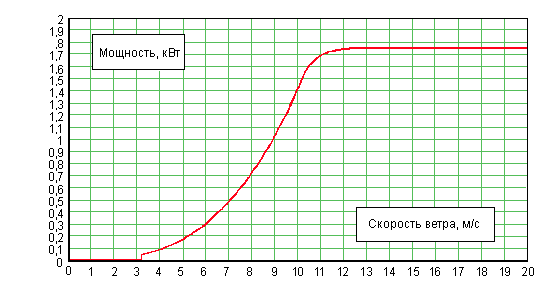

График мощности ВЭУ-1.5 в зависимости от скорости ветра




Солнечные батареи

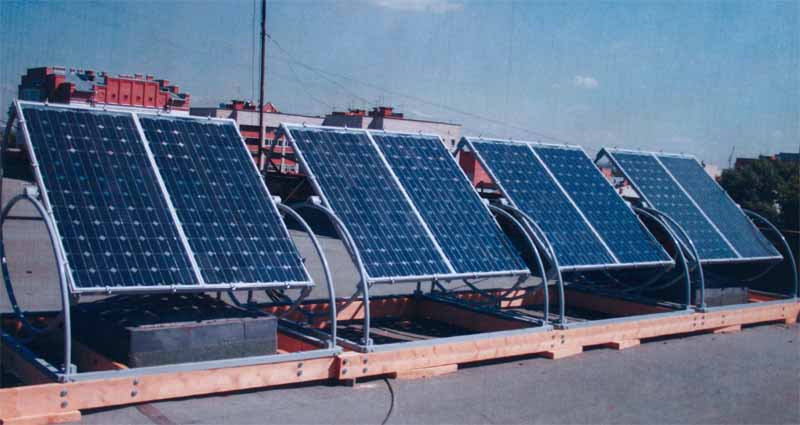

не производит солнечные батареи, но может поставлять их совместно с ветроустановкой для обеспечения автономного электроснабжения удаленных от электросетей объектов, которые находятся на территории, где ветряная погода часто меняется на солнечную и наоборот.

Для использования солнечных батарей в регионах с обильными снегопадами и/или низкой зимней температурой и образованием наледи на поверхности батарей, дорабатывает солнечные модули в плане создания регулируемого подогрева, гарантирующего эксплуатацию в зимний период.



В состав солнечного энергетического комплекса на базе ФСМ 50-12 входят:

- базовые солнечные модули,

- контроллер заряда-разряда аккумуляторных батарей,

- DC/AC преобразователь (для выработки переменного напряжения 220 В),

- аккумуляторные батареи,

- соединительные кабели,

- устройство ориентации (поставляется по отдельной спецификации).


Устройство ориентации позволяет обеспечить оптимальный процесс заряда аккумулятора путем изменения угла поворота по вертикали и горизонтали.


На основе кремниевых солнечных элементов специалисты предприятия могут разработать автономные системы энергообеспечения жилых помещений стандартным переменным током и напряжением 220 В с суточным потреблением до 20 кВт/час. По желанию заказчика может быть разработана энергетическая система с необходимой выдаваемой мощностью и комплектацией.


Комбинации

Продукцию можно комбинировать в различные схемы для персонального и промышленного применения. Например, к ветроустановке (ветрогенератору) можно добавить ряд приборов и модулей, в результате чего может появиться схема бесперебойного энергопитания с одновременным производством воды, пара, водорода, кислорода, постоянного и/или переменного напряжения:

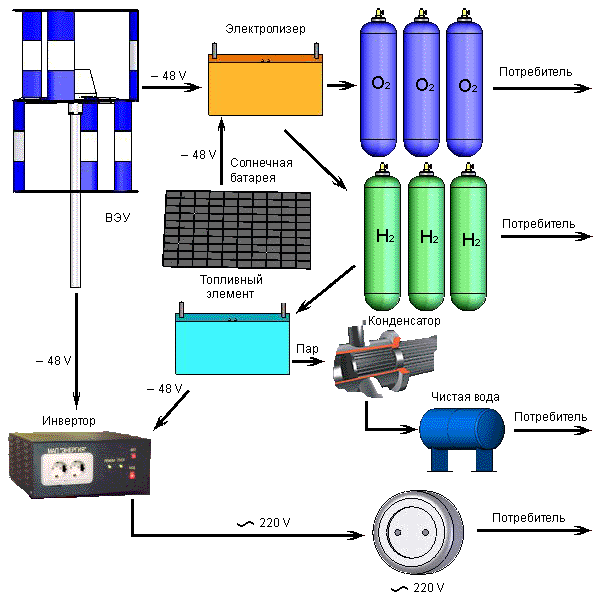

Например, в системе комбинированного (в т.ч. и автономного) энерго-водо-водородо-кислородо-обеспечения ветроэнергетическая установка (ВЭУ) вместе с другими источниками электрического тока в ветренную погоду не только снабжает потребителя электроэнергией, но и питает электролизер - модуль расщепления воды на кислород и водород, которые запасаются в соответствующих емкостях для хранения (баллонах, цистернах). Данные газы используются для хозяйственных нужд, кроме того, водород можно использоваться для заправки личного автомобиля и т.д.

Электролизер может использовать только чистую воду. В связи с этим часть энергии ВЭУ используется на закачку воды из собственной скважины или водоема и работы модуля очистки морской и/или минеральной грунтовой воды.

При отсуствии ветра ВЭУ бездействует. Включается система резервного энергопитания, которая представляет из себя топливный элемент (или другой генератор электроэнергии, в т.ч. и двигатель внутренного сгорания на основе использования водорода как в виде топлива, так и рабочего тела). Водород с помощью такого оборудования соединяется с кислородом воздуха или специально приготовленной смесью и превращается в водяной пар. После охлаждения и конденсации пар становится водой, пригодной для питья в случае ее искусственной минерализации.

Т.о. комбинированная установка может одновременно выпускать для любых нужд:

электроэнергию

очищенную воду

водород

кислород

Требования к площадке

При выборе района установки ВЭУ необходимо иметь в виду то, что ротор ВЭУ начинает вращаться при скорости ветра не менее 3,5 м/сек., номинальную мощность ВЭУ выдает при скорости ветра 10.4 м/сек., а для эффективной работы ВЭУ желательно, чтобы среднегодовая скорость ветра была не менее 6 м/сек.

При выборе конкретного места установки ВЭУ необходимо руководствоваться следующими инструкциями:


- Определить розу ветров в данной местности, направление преимущественного ветра и по силе и по времени;

- Определить место установки ВЭУ так, чтобы со стороны набегающего ветрового потока (направления преимущественного ветра) на ВЭУ отсутствовали препятствия в виде строений, деревьев и пр. на расстоянии не менее двойной высоты указанных препятствий. В случае, если наличие препятствий избежать невозможно, высоту мачты ВЭУ необходимо выбрать такой, чтобы нижние кромки лопастей ротора были на 2-3 метра выше этих препятствий;

- Расстояние от поверхности земли до нижней вращающейся части ВЭУ не должно быть меньше 2 метров;

- Мачта ВЭУ должна быть огорожена изгородью высотой не менее 1,5 метра. Радиус изгороди должен быть на 1 метр больше радиуса ротора, размещенного на мачте;

- Зона отчуждения должна иметь радиус, равный длине мачты + высота верхнего яруса. Например, высота мачты 16 метров, высота верхнего яруса ВЭУ-1 соответственно 2 метра. Тогда зона отчуждения будет 16+2 = 18 метров. Лучше добавлять 1-2 метра для подстраховки. Зона отчуждения необходима для соблюдения техники безопасности в плане возможного падения мачты или разлета лопастей;

- В случае установки нескольких ВЭУ на ограниченной территории расстояние между осями ВЭУ рекомендуется не менее 10 диаметров их роторов, если они установлены не по фронту к преимущественному ветру, и на расстоянии двух диаметров, если ВЭУ установлены по фронту к ветровому потоку. Если ВЭУ в ветропарке расположены на разной высоте, решение принимается в каждом случае индивидуально.


При выборе конкретного места установки ВЭУ необходимо руководствоваться следующими инструкциями:


- Определить розу ветров в данной местности, направление преимущественного ветра и по силе и по времени;

- Определить место установки ВЭУ так, чтобы со стороны набегающего ветрового потока (направления преимущественного ветра) на ВЭУ отсутствовали препятствия в виде строений, деревьев и пр. на расстоянии не менее двойной высоты указанных препятствий. В случае, если наличие препятствий избежать невозможно, высоту мачты ВЭУ необходимо выбрать такой, чтобы нижние кромки лопастей ротора были на 2-3 метра выше этих препятствий;

- Расстояние от поверхности земли до нижней вращающейся части ВЭУ не должно быть меньше 2 метров;

- Мачта ВЭУ должна быть огорожена изгородью высотой не менее 1,5 метра. Радиус изгороди должен быть на 1 метр больше радиуса ротора, размещенного на мачте;

- Зона отчуждения должна иметь радиус, равный длине мачты + высота верхнего яруса. Например, высота мачты 16 метров, высота верхнего яруса ВЭУ-1 соответственно 2 метра. Тогда зона отчуждения будет 16+2 = 18 метров. Лучше добавлять 1-2 метра для подстраховки. Зона отчуждения необходима для соблюдения техники безопасности в плане возможного падения мачты или разлета лопастей;

- В случае установки нескольких ВЭУ на ограниченной территории расстояние между осями ВЭУ рекомендуется не менее 10 диаметров их роторов, если они установлены не по фронту к преимущественному ветру, и на расстоянии двух диаметров, если ВЭУ установлены по фронту к ветровому потоку. Если ВЭУ в ветропарке расположены на разной высоте, решение принимается в каждом случае индивидуально.

Схему фундаментных работ скачать здесь.


ПЛОЩАДЬ ОСНОВАНИЯ ФУНДАМЕНТА ПОД ОПОРУ МАЧТЫ высотой 20 м определяются по Таблице:

Характеристика грунта Площадь основания фундамента, кв. метры

Глина мощными слоями 0.8

Глина слабая 1.0

Гравий, щебенка 0.5

Песок 1.0

Грунт наносной 4.0

Глубина фундамента 0.6 м.


Для мачты 16 м и 12 м площадь основания фундамента под опору уменьшается на 10% и 20% соответственно.


ГЛУБИНА ОСНОВАНИЯ ФУНДАМЕНТА ПОД РАСТЯЖКУ мачты высотой 20 метров определяется по Таблице:

Характеристика грунта Глубина фундамента, метры

Глина мощными слоями 1.3

Глина слабая 1.5

Гравий, щебенка 1.0

Песок 1.6

Грунт наносной 2.0


Размеры фундамента под каждую растяжку ВЭУ в плане (вид сверху) должны быть не менее 700х700х1200х1200 (мм), причем, если фундаментный блок несимметричный, малая из сторон этого прямоугольника должна быть ориентирована (т.е. "смотреть") на центр ВЭУ, или на мачту.

Окончательное решение о возможности установки ВЭУ на конкретной территории выносит местная компетентная организация после изучения данного грунта.


ТИПИЧНЫЕ ДЕЙСТВИЯ ПРИ УСТАНОВКЕ ВЭУ:

- После размещения заказа или по дополнительной договоренности менеджер монтирующей организации проводит рекогносцировку местности (наличие удовлетворительной площадки, возможность монтажа фундамента, системы подъезда транспорта, дальность от потребителя и т.д.);

- Строительная команда (2-3 чел) выезжает для подготовки фундамента для мачты и растяжек (в случае мачты-трубы). Как правило, после заливки бетона необходима выдержка 1-2 месяца в летнее время и 2-3 месяца в зимнее время для осадки фундамента;

- Монтажная команда (3-5 чел) выезжает с краном или специальным монтажным приспособлением (для труднодоступных мест) и производит монтаж ВЭУ и предэксплуатационную балансировку ротора. Прокладывает проводящую линию, подключает генератор, регулятор, аккумуляторные батареи, бензо или дизель-генератор и инвертор к соответствующим разъемам сети (или приборов) потребителя.

Подготовительные работы и монтаж не входят в стоимость ВЭУ и составляют ориентировочно 5-10% от ее стоимости в зависимости от сложности производимых работ. В случае монтажа ветро-парка подключение сложного коммутационного оборудования проводится отдельной командой квалифицированных электриков.

Каждый работник, работающий с электрооборудованием или на высотном монтаже, должен иметь соответствующую квалификацию (образование, сертификат и/или лицензию), действительную для данного региона монтажа.


ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Примерные затраты материалов и стоимость работ на подготовку среднего фундамента в теплое время года в усредненном грунте (относительно плоская поверхность глиняно-скальных пород) составляют 1-2% от стоимости ВЭУ:

- Бетон М75, 1 куб.м (2500 руб)

- Арматура Д15, 0.15 тн (400 руб)

- Анкерные болты 8х40 мм, 12 шт (2000 руб)

- Ямобур (3000 руб)

- Работа (2500 руб)


МОНТАЖ

Стоимость монтажа ВЭУ зависит от многих факторов (удаленность объекта, ландшафт, наличие сильного ветра (порывы свыше 10 м/с), наличие или отсутствие крана, время года, погода, накладные расходы монтирующей организации, высота мачты, количество подключаемого электроооборудования и т.д.) и составляет ориентировочно 3-4% от стоимости ветроэнергетической установки.


Ветроустановка является источником повышенной опасности как электроприбор, а также как высокоскоростной объект, от которого при вращении в случае поломки может отделиться деталь конструкции.

В соответствии с требованиями электробезопасности необходимо наличие на ВЭУ молниеотвода и заземления в соответствии с ГОСТ "Электроустановки зданий", Часть 4 "Требования по обеспечению безопасности", Гл.44 Защита от перенапряжений, раздел 443 "Защита электроустановок от грозовых и коммутационных перенапряжений". Между сегментами мачты должны устанавливаться перемычки для свободного прохождения разряда в случае удара молнией.

В случае размещения ВЭУ на поверхности земли необходимо предусмотреть зону отчуждения в соответствии с ГОСТами и другими требованиями. В случае размещения ВЭУ на здании или сооружении необходимо предусмотреть дополнительную защиту (экраны) для предотвращения разлетания лопастей в случае поломки ротора ветроустановки.


ПРИМЕНИМЫЕ ГОСТы по ветроэнергетике:

1. ГОСТ 51237-98. Государственный стандарт Российской Федерации. Нетрадиционная энергетика. Ветроэнергетика. Термины и определения.

2. ГОСТ 51990-2002. Государственный стандарт Российской Федерации. Нетрадиционная энергетика. Ветроэнергетика. Классификация.

3. ГОСТ 51991-2002. Государственный стандарт Российской Федерации. Нетрадиционная энергетика. Ветроэнергетика. Общие технические требования

4. Стандарт организации «Российское открытое акционерное общество энергетики и электрификации «ЕЭС РОССИИ»». Нетрадиционные электростанции. Ветроэлектростанции. Организация эксплуатации и технического обслуживания. Нормы и требования.

5. Стандарт организации «Российское открытое акционерное общество энергетики и электрификации «ЕЭС РОССИИ»». Ветроэлектростанции. Условия создания. Нормы и требования.

6. Национальный стандарт Российской Федерации (МЭК 61400-1). Установки электрические ветровые. Требования к конструкции.


ОБСЛУЖИВАНИЕ (производится владельцем ВЭУ)

После монтажа ВЭУ необходимо провести регламентные работы по проверке натяжения растяжек, отсутствию вибрации и шумов, надежности креплений, безопасности электрических соединений:

- непосредственно после монтажа;

- через 1 месяц (а в случае сильных ветров ранее);

- через 1 квартал;

- далее не реже одного раза в год;

- через 5 лет эксплуатации желателен тщательный осмотр ВЭУ специалистом;

- через 20 лет эксплуатации желательна замена лопастей, подшипников, растяжек;

- в случае возникновения нештатной ситуации, наличия посторонних шумов или необычного поведения ВЭУ необходим осмотр специалиста.











Соединение ВЭУ с сетью потребителя

Данные инструкции написаны для осуществления работ аттестованным специалистом, знакомым с конструкцией ветроэнергетической установки (ВЭУ).

Примеры приведены для постоянного напряжения 48В и могут быть интерпретированы для напряжения 24В, 96В и т.д.


1 СПОСОБ (ручное переключение) – Ручной переключатель двустороннего действия для выбора источника питания жилища (1-ое положение – подключена сеть, 2-ое положение – подключена ВЭУ).
