Рекомендуемые размеры

Диаметр троса, мм	до2	2,5-3	3,2-4,2	4,5-5,2	5,5-6,2	6.5-8
Резьба талрепа	М5	М6	M8	M10	M12	M14

У двухмачтовой яхты к названиям частей стоячего такелажа прибавляется название мачты (например, бизань-ванты, основные грота-ванты, грота-штаг, фор-топ-штаг, бизань-бакштаг и т. д.). Двухмачтовые яхты часто имеют еще штаг-карнаки, соединяющие топы мачт.

У иола и кэча штаги бизань-мачты мешали бы свободному переходу грота с борта на борт, поэтому передние основные бизань-ванты выносят настолько вперед, что они заменяют штаги.

Ванты и штаги крепятся к корпусу на соответствующих оковках — вант-путенсах и штаг-путенсах, надежно закрепленных на самом корпусе яхты. Натяжение вант осуществляется талрепами — винтовыми стяжками (рис. 40).

Гик—горизонтальное рангоутное дерево, к которому одним из способов (рис. 37) крепится нижняя шкаторина грота (бизани, фока). Гик грота называется грота-гик ***, гик бизани — бизань-гик, гик фока — фока-гик. Конец гика, упирающийся в мачту, называется пяткой, противоположный конец — ноком. Пятка гика имеет оковку, которая входит в вертлюг, позволяющий гику поворачиваться в стороны и вверх. Вертлюг часто делают передвижным вверх по рельсу (особенно на гоночных яхтах), чтобы иметь возможность добрать парус, не трогая фала, при помощи галс-оттяжки (рис. 41).

Если рифы берут накручивая парус на гик, то для вращения гика применяют машинку — патент-риф, смонтированную с оковкой пятки.

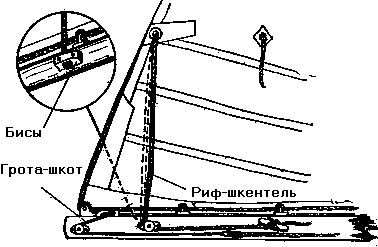

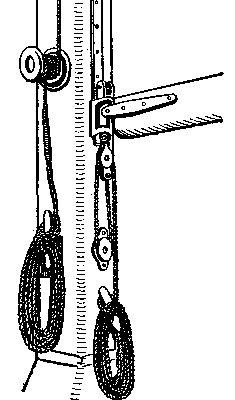

Рис. 41. Передвижной вертлюг гика	Рис. 42. Нок гика

На ноке гика укрепляются оковки для присоединения гика-топенантов — снастей бегучего такелажа, поддерживающих нок. Шкотовый угол крепят к ползунку, передвигающемуся по рельсу. Ползун имеет шкив для грота-шкота, которым растягивается нижняя шкаторина гика. Грота-шкот крепится на утку или стопор на гике или вяжется вокруг гика.

На крупных яхтах риф-шкентели проводят через бисы—деревянные планки или оковки со шкивами (рис. 42). На малых яхтах устройство много проще.

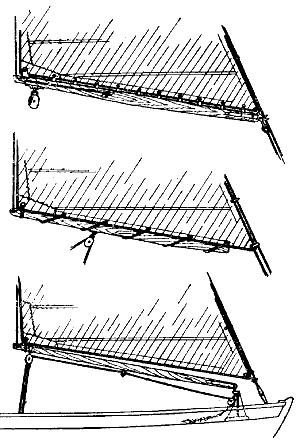

Рис. 43. Рейки стакселей

Блоки гика-шкотов, то есть снастей, посредством которых управляют гиком, подвешивают к гику на стропах из проволочного троса или оковках, прикрепленных к гику болтами. Если гик имеет патент-рифы, то их подвешивают на открытых бугелях, снабженных роликами. При взятии рифов гик с наматываемым на него парусом вращается внутри такого бугеля. Ноковую оковку гика с патент-рифом делают вращающейся вокруг оси гика; к этой оковке крепят топенанты и, если нужно, подвешивают блоки гика-шкотов, обходясь таким образом без бугелей.

Гики бывают круглого, овального или прямоугольного сечения. Самая большая толщина у гика примерно в середине или ближе к пятке; к концам он суживается процентов на 20—30. Гики под патент-риф делают круглыми и равного диаметра по всей длине.

Гафель, как и гик, имеет нок и пятку. Пятка гафеля имеет усы, схватывающие мачту. Усы могут быть неподвижными или вертлюжными: неподвижные чаще всего делают из дерева (дуба или ясеня), а вертлюжные — из металла. Поверхность усов, обращенную к мачте, обшивают кожей, а место на мачте, где они ходят, — тонкой листовой медью или латунью, предохраняя ее таким образом от износа. Чтобы усы не соскочили с мачты, концы их соединяют тонким стальным тросиком — бейфутом. Одним из концов бейфут крепится к усам тонкой пеньковой снастью такой крепости, чтобы при падении гафеля она рвалась, предохраняя усы от поломки. На бейфут надевают деревянные шарики — раксклоты, чтобы он легче ходил по мачте и не царапал ее.

Когда паруса велики по сравнению с корпусом и не умещаются на нем, с носа выдвигается (выстреливается) горизонтальное рангоутное дерево — бушптрит. Наружный конец его называют ноком, а внутренний — шпором, как у мачты.

Бушприт имеет следующий стоячий такелаж: ватер-штаг, соединяющий его нок с форштевнем, и ватер-бакштаги, соединяющие нок с бортами судна. Ватер-штаг отводится от бушприта краспицей, которая здесь носит название мартин-гика, а ватер-бакштаги — краспицами, именуемыми блинда-гафелями.

Кроме перечисленных частей рангоута на яхтах применяют спинакер-гики (для дополнительных парусов спинакеров), а также рейки стакселей и кливеров (рис. 43). Рейки стакселей иногда называют стаксель-гиками.

* Если мачта имеет стеньгу, то ванты, идущие с топа стеньги, называют стень-вантами,

** На мачтах со стеньгой штаг, поддерживающий топ стеньги, называется стень-штагом. Применение этого термина к современным бермудским мачтам, как иногда можно слышать, не имеет смысла.

*** На одномачтовой яхте просто гик.

Бегучий такелаж

Бегучий такелаж состоит из фалов. шкотов, галсов, топенантов и брасов. Фалы служат для подъема парусов (или частей рангоута). Конец фала (как и любой другой снасти бегучего такелажа), закрепленный за поднимаемый парус или рангоутное дерево, называется коренным концом. Другой конец, за который тянут, называется ходовым. Названия фалов, которыми поднимают треугольные паруса (бермудские паруса, стаксели, кливеры, топсели и др.), складываются таким образом: к слову «фал» прибавляют название соответствующего паруса, например грота-фал, бизань-фал, стаксель-фал, кливер-фал и т. д.

Гафельный парус поднимают двумя фалами. Пятка гафеля поднимается гарделью, а нок — дирик-фалом.

Фалы имеют тали, увеличивающие силу подъема приспособления из блоков и тросов.

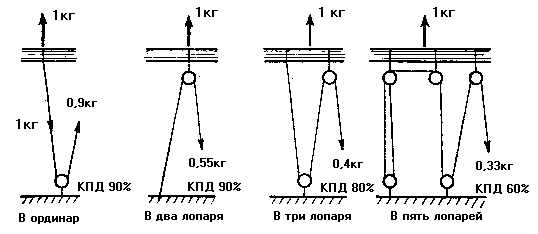

Рис. 44. Некоторые способы проводки гика-шкотов

Блоки служат для облегчения работы с бегучим такелажем и изменения направления тяги. Неподвижный блок не дает выигрыша в силе и служит лишь для изменения ее направления. Подвижной блок дает выигрыш в силе примерно вдвое, но для перемещения груза требует вдвое больше снасти, чем потребовалось бы без блока. Для определения выигрыша в силе, который дают тали считают, сколько снастей держит груз. Сколько таких снастей—лопарей, таков примерно и выигрыш в силе. Различные виды талей показаны на рис. 44. Сколько лопарей в талях, во столько раз длиннее надо взять конец для образования талей.

Блоки бывают самых разных типов. Наиболее распространены пластмассовые окованные блоки (рис. 45), которые состоят из шкива—диска с канавкой на ободе, по которому катится снасть, нагеля — оси шкива, оковки с отверстием для оси и щек, предохраняющих снасть от трения об оковку и направляющих ее по шкиву.

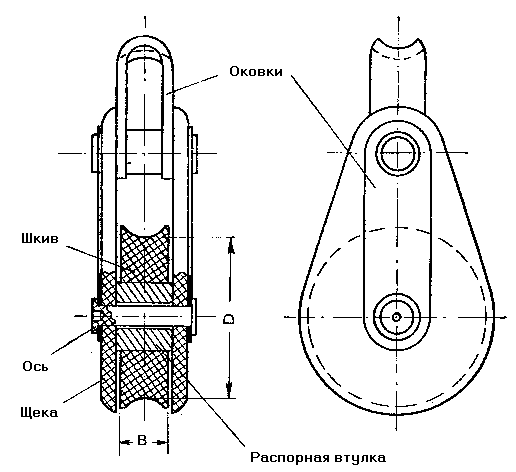

Рис. 45. Пластмассовый блок и его части
