Новые возможности виртуализации, предоставляемые с помощью Hyper-V™В Windows Server 2008 была впервые реализована поддержка виртуализации серверов с использованием технологии Hyper-V. В Windows Server 2008 R2 включена новая версия Hyper-V ™. Благодаря следующим усовершенствованиям Hyper-V™ в Windows Server 2008 R2 повышает эффективность создания динамических виртуальных центров обработки данных:

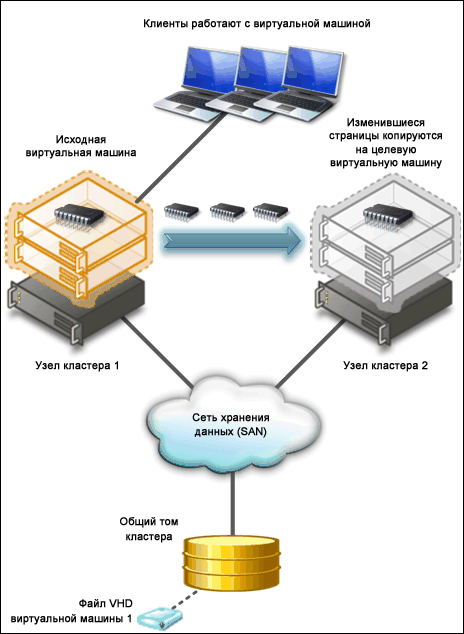

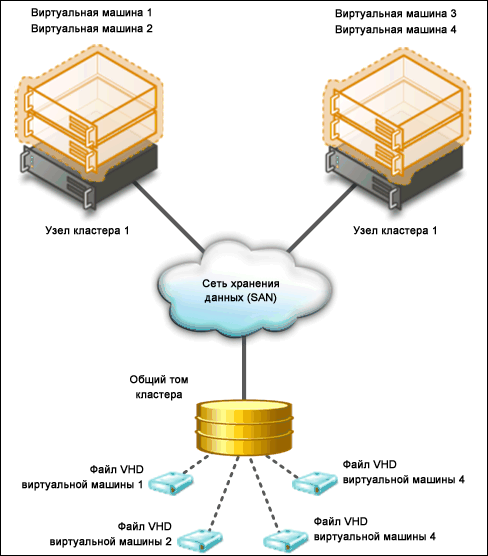

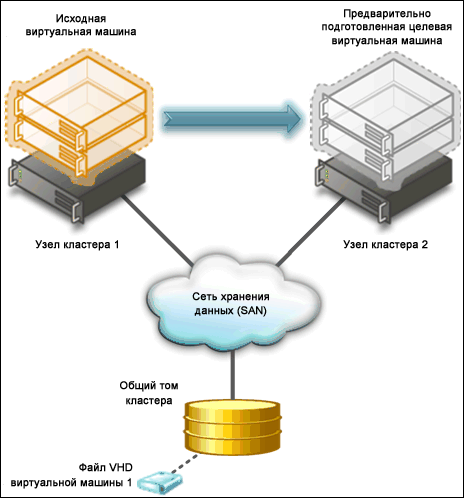

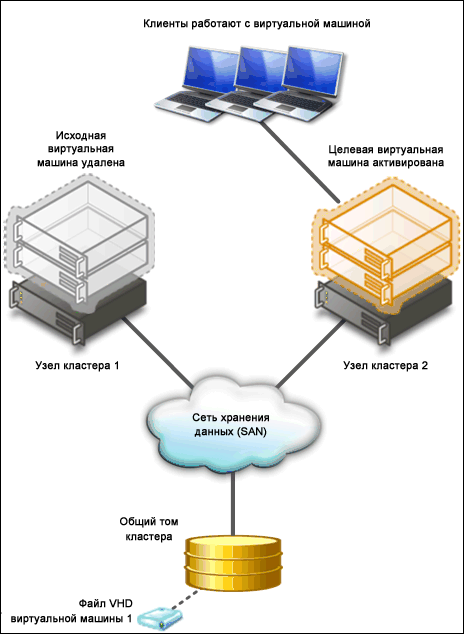

Повышение доступности виртуальных центров обработки данныхОдним из важнейших условий работоспособности центра обработки данных является обеспечение максимальной доступности систем и приложений. Виртуальные центры обработки данных также требуют консолидации, высокой доступности и применения большинства сложных средств управления. Hyper-V™ в Windows Server 2008 R2 поддерживает долгожданную функцию динамической миграции, позволяющую переносить виртуальную машину между серверами виртуализации, не прерывая ее работы. При этом пользователи, которые подключены к данной виртуальной машине, заметят лишь незначительное снижение производительности в течение нескольких секунд и даже не узнают, что виртуальная машина была перенесена на другой физический компьютер. Поддержка динамической миграции архитектурой общих томов кластераПри динамической миграции используются общие тома кластера (CSV) — новая возможность отказоустойчивых кластеров Windows Server 2008 R2, позволяющая нескольким узлам, которые входят в один отказоустойчивый кластер, одновременно обращаться к одному логическому номеру устройства (LUN). С точки зрения виртуальной машины, каждая виртуальная машина использует собственный LUN. Однако файлы VHD для каждой виртуальной машины хранятся на одном томе CSV, как показано на следующем рисунке.  Рисунок 3. Общие тома кластера Поскольку CSV предоставляет всем узлам кластера единое пространство имен, при обращении с любого узла кластера к любому файлу, который хранится на томе CSV, можно использовать одно и то же имя и путь. Тома CSV хранятся в виде каталогов и подкаталогов в корневой папке ClusterStorage, как показано на следующем рисунке.  Рисунок 4. Пример единого пространства имен в CSV Как показано на предыдущем рисунке, тома CSV (Volume1, Volume2 и Volume3) хранятся в папке ClusterStorage. Если эта папка находится в коревом каталоге диска E:, полный путь к каждому тому CSV будет выглядеть следующим образом:

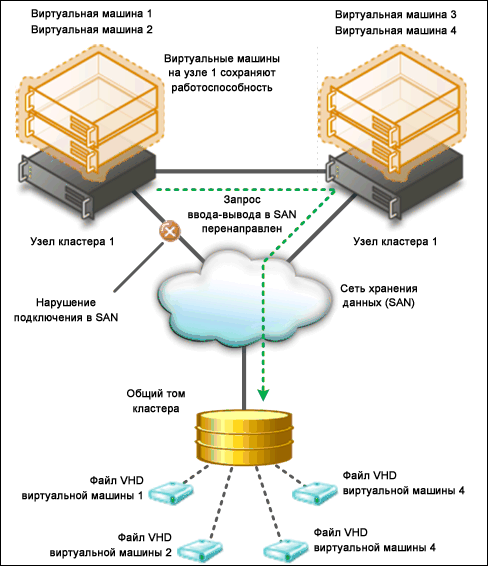

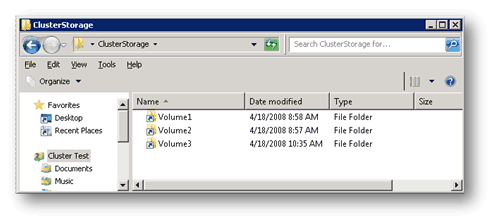

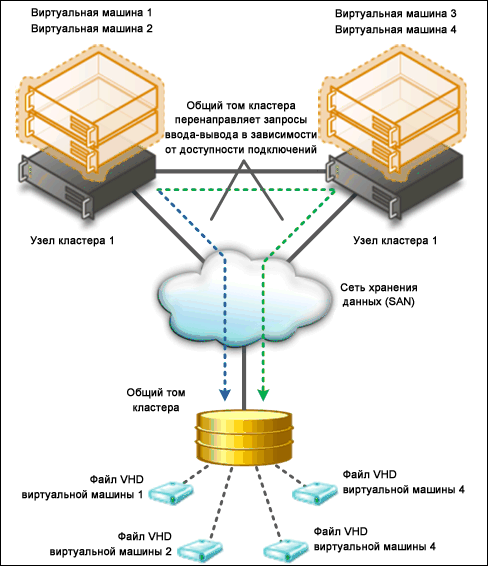

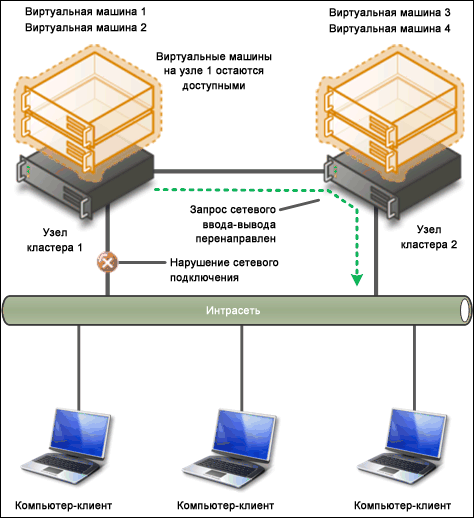

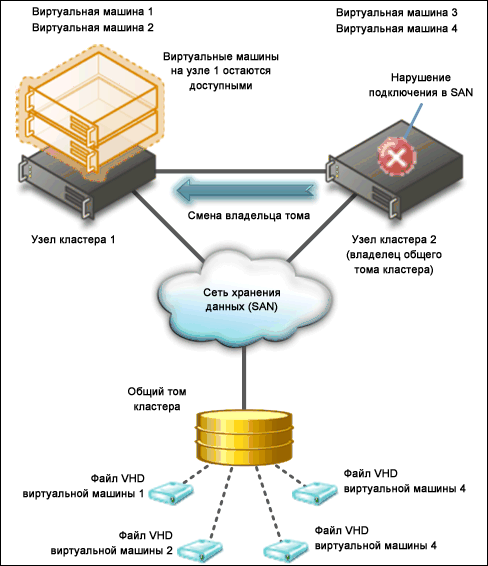

Все узлы кластера будут обращаться к этим общим томам, используя указанные выше полные пути. Хотя в настоящее время тома CSV главным образом используются средствами динамической миграции, предоставляемые ими преимущества расширят сферу их применения. Например, такие тома можно настраивать, используя NTFS, а не особые форматы. Это дает возможность администраторам развертывать CSV, не переформатируя сети SAN, и позволяет представлять SAN как единое хранилище данных, а не набор небольших хранилищ, избавляя от необходимости использовать несколько букв сетевых дисков и повышая удобство работы пользователей. Кроме того, для работы с томами CSV не нужны отдельные средства настройки и управления — администраторы Windows Server, которые использовали встроенные средства Windows Server 2008, могут использовать эти же консоли для работы с томами CSV в R2. Повышение отказоустойчивости соединений узлов кластераОсобенности архитектуры CSV обеспечивают повышенную отказоустойчивость соединений узлов кластера, что напрямую влияет на работу виртуальных машин в кластере. В архитектуре CSV реализован механизм, называемый динамическим перенаправлением операций ввода-вывода и позволяющий перенаправлять эти операции в рамках отказоустойчивого кластера в зависимости от доступности подключений, как показано на следующем рисунке.  Рисунок 5. Динамическое перенаправление операций ввода-вывода для общих томов кластера Первый тип сбоев, при котором может применяться перенаправление, — это нарушение подключения узла кластера к общему хранилищу узлов кластера, в роли которого обычно выступает сеть SAN. Как показано на следующем рисунке, если подключение узла 2 к SAN нарушается, операции ввода-вывода по сети перенаправляются узлу 1, после чего узел 1 выполняет эти операции с сетью SAN. Это позволяет выполнять динамическую миграцию виртуальных машин с узла 1 на узел 2.  Рисунок 6. Устойчивость CSV к нарушению соединений ввода-вывода Следующий тип сбоев, при котором может применяться перенаправление, — нарушение подключения по сети к узлу кластера. На следующем рисунке показано, что основной канал связи между узлами 1 и 2 вышел из строя. Узел 2 автоматически передает сетевой трафик по резервному каналу, и узел 1 выполняет требуемые операции ввода-вывода по сети.  Рисунок 7. Устойчивость CSV к нарушению сетевых соединений Следующий тип сбоев, при котором может применяться перенаправление, — сбой узла кластера в целом. Как показано на следующем рисунке, узел 1 является владельцем тома, который используется виртуальной машиной, работающей на узле 2. Если узел 1 выйдет из строя, владельцем этого тома станет узел 2. При этом доступ к виртуальной машине прерываться не будет.  Рисунок 8. Устойчивость CSV к сбоям узлов Усовершенствованное средство тестирования кластеровВ состав Windows Server 2008 R2 входит анализатор соответствия рекомендациям (BPA) для всех основных ролей сервера, включая роль отказоустойчивого кластера. Данное средство проверяет соответствие параметров конфигурации кластера и узлов кластера передовому опыту. Соответствующий тест выполняется только на компьютерах, которые в момент выполнения теста являются узлами кластера. Усовершенствование переноса рабочих нагрузок кластераАдминистраторы могут переносить кластерные рабочие нагрузки, которые выполняются на серверах под управлением Windows Server 2003 и Windows Server 2008, на серверы Windows Server 2008 R2. Процесс переноса:
Интеграция динамической миграции и средства отказоустойчивости кластеровДля использования динамической миграции в Windows Server 2008 R2 необходимы средства обеспечения отказоустойчивости кластера. В частности, система динамической миграции использует общие тома кластера (CSV) — новую возможность, поддерживаемую Windows Server 2008 R2, Ниже перечислены требования к выполнению динамической миграции в отказоустойчивом кластере.
На следующем рисунке показана типичная конфигурация отказоустойчивого кластера и Hyper-V™ для поддержки динамической миграции. |
