| #G0Пункт | Основные размеры | Пункт | Основные размеры |
| | l 0,6 М | | b 2,5-5 мм (настилы ступеней и пластины) |
| | L Основание зубьев гребенки | | b 4,5-7 мм (ленты) |
| | h 2,3 м | | h 5 мм (ленты) |
| | h 0,3 м | | b 4,5-8 мм (ленты) |
| | Расстояние между опорами | | 40° |
| | l 0,3 м | | а угол наклона эскалатора или пассажирского конвейера |
| | h 0,1-0,25 м | | h 6 мм (настилы ступеней и пластины) |
| | l 0,3 м | | h 4 мм (настилы ступеней и пластины) |
| | h 0,9-1,1 м | | h 4 мм (ленты) |
| | b 5-7 мм (настилы ступеней и пластины) | | h 4 мм (ленты) |
| | h 10 мм (настилы ступеней и пластины) | | L линия пересечения гребенки |
Конструкция не обязательно должна полностью соответствовать чертежу; достаточно соблюдать указанные размеры

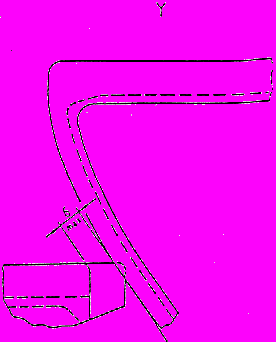

Рис. 1. Эскалатор (вид сбоку), основные размеры


| #G0Пункт | Основные размеры | Пункт | Основные размеры |
| | Фартук | | b ’ 8 мм |
| | Плинтус | | b ’’ 8 мм |
| | Внутренние щиты балюстрады | | b 80 мм |
| | Карниз балюстрады | | b 70-100 мм |
| | Внешние щиты балюстрады | | b 50 мм |
| | 25 мм | | b z + 0,45 мм |
| | 25° | | z = z + 7 мм (см. п. ); расстояние между фартуками |
| | < 30 мм | | h 0,1-0,25 мм |
| | < 0,12 мм (если меньше 45°) | | h 0,9-1,1 мм |
| | 0,5 м | | |
| | Номинальная ширина | | |
Конструкция эскклатора или пассажирского конвейера не обязательно должна полностью соответствовать чертежу; необходимо лишь соблюдать указанные размеры

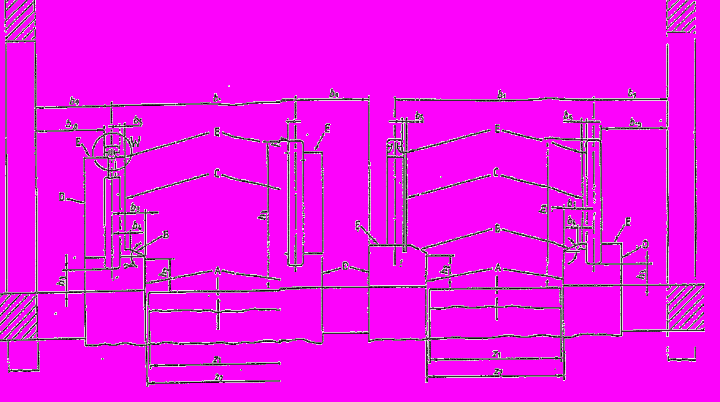

Рис. 2. Эскалатор (пассажирский конвейер) в разрезе, основные размеры

| #G0Пункт | Основные размеры |
| | х 0,24 м |
| | у 0,38 м |
| | z 0,58 -1,1 м |
| Конструкция эскалатора или пассажирского конвейера не обязательно должна полностью соответствовать чертежу; необходимо лишь соблюдать указанные размеры. | |

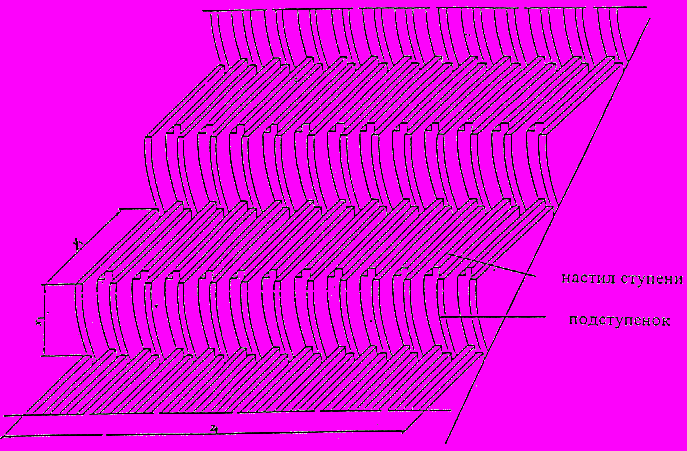

Рис. 3. Ступени, основные размеры

5 - пластинчатый пассажирский конвейер, у которого выступы на переднем и заднем краях пластин заходят в углубления смежных пластин
6 - конструкция не обязательно должна соответствовать чертежу; необходимо лишь соблюдать указанные размеры
7 - размеры указаны в мм

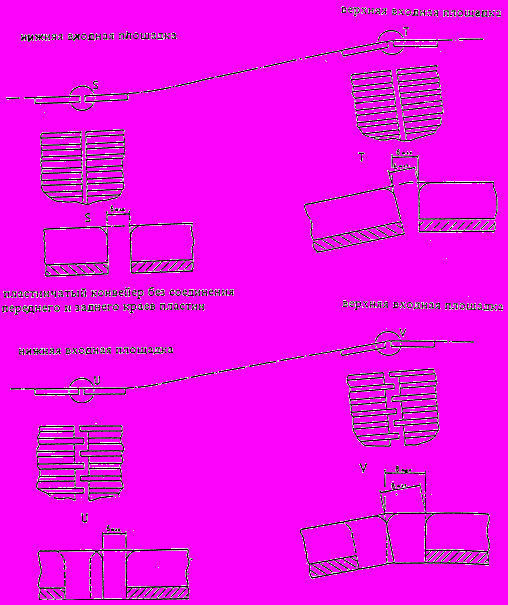

Рис. 4. Пластины, зазоры и глубина захода выступов в углубления

| #G0Пункт | Условное обозначение величины/ расшифровка |
| | z Расстояние между опорными бегунками в поперечном направлении |
| Конструкция эскалатора или пассажирского конвейера не обязательно должна полностью соответствовать чертежу; необходимо лишь соблюдать указанные размеры. | |

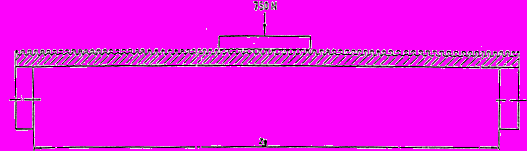

Рис. 5. Лента (в разрезе), однократное усилие

0,6 М
2,5-5 мм (настилы ступеней и пластины)
Основание зубьев гребенки
4,5-7 мм (ленты)
8 мм
меньше 45°)
