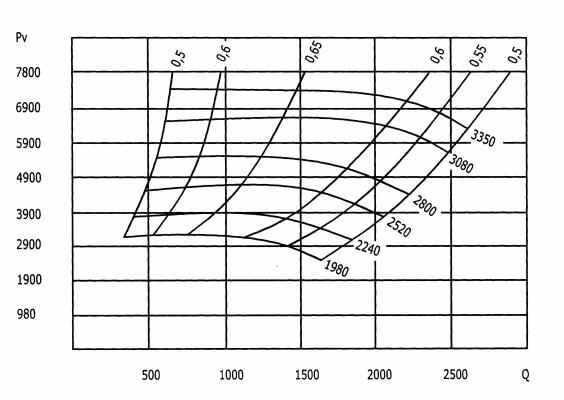

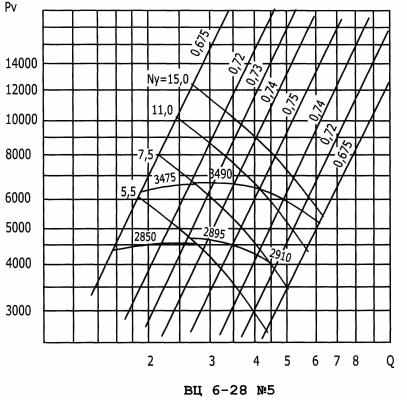

Аэродинамические характеристики
Вентиляторы высокого давления ВЦ 6-28
 | Вентиляторы общепромышленного применения предназначены для подачи воздуха в вагранки, печи, вентиляционные системы зерновых элеваторов и глубоких шахт, в установки пневмотранспорта эжекционного типа. Температура перемещаемой газовоздушной смеси не выше 80 °С, запыленность до 100 мг/куб.м. |
Основные технические данные вентиляторов:
| № вентилятора | Электродвигатель | Показатели в рабочей зоне | |||
| Nу, кВт | n синхр. | n/мин | Q, X1000 м3/час | Pv, Па | |
| 5 | 7,5 | 3000 | 2895 | 1,6-5,2 | 4700-3770 |
| 11,0 | 3000 | 2910 | 1,6-5,2 | 4700-3770 | |
| 6,3 | 18,5 | 3000 | 2910 | 4,8-10,7 | 7400-6100 |
| 22,0 | 3000 | 2925 | 4,8-10,7 | 7400-6100 | |
| 8 | 15,0 | 1500 | 1450 | 4,0-11,3 | 3900-3000 |
| 18,5 | 1500 | 1450 | 4,0-11,3 | 3900-3000 | |
| 22,0 | 1500 | 1750 | 4,3-12,5 | 4500-3600 | |
| 30,0 | 1500 | 2000 | 5,0-14,2 | 5600-4700 | |
| 37,0 | 1500 | 2200 | 5,5-15,5 | 6600-5500 | |
| 45,0 | 1500 | 2200 | 5,5-15,5 | 6600-5500 | |
| 10 | 45,0 | 1500 | 1475 | 7,2-20 | 4300-3700 |
| 55,0 | 1500 | 1600 | 7,8-23 | 5600-4600 | |
| 75,0 | 1500 | 1875 | 9,2-25 | 9200-6000 | |
Габаритные размеры вентиляторов, мм:
| № вентилятора | Lmax | Hmax | Bmax | b | L | h | B |
| 5,0 | 885 | 790 | 763 | 300 | 735 | 385 | 417 |
| 6,3 | 1088 | 1038 | 963 | 380 | 938 | 650 | 520 |
| 8,0 | 1132 | 1210 | 1218 | 480 | 1080 | 780 | 580 |
| 10 | 1210 | 1510 | 2438 | 600 | 1122 | 968 | 2010 |

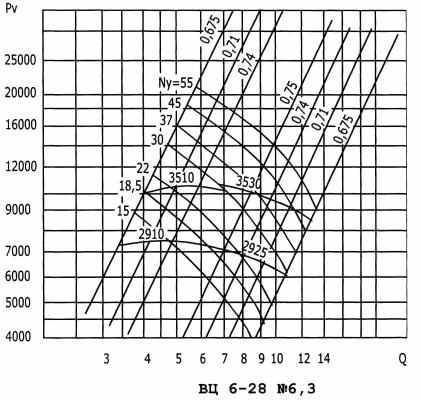

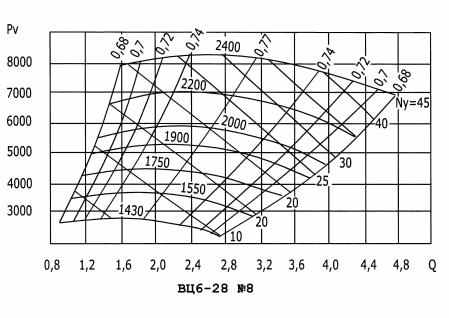

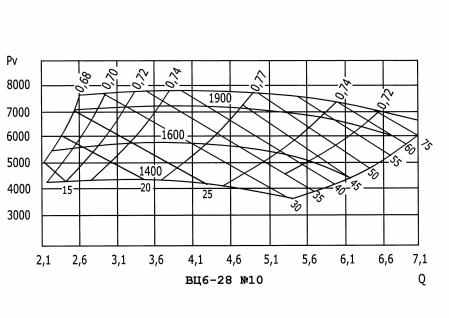

Аэродинамические характеристики
Вентиляторы крышные ВКР:
 | Вентиляторы общепромышленного применения для вытяжной вентиляции промышленных, общественных, жилых зданий, спортивных, административных и культурных сооружений, сельскохозяйственных, животноводческих, складских помещений; устанавливаются непосредственно на их крышах, могут работать без и с сетью воздуховодов. Вытяжка воздуха происходит по одному вертикальному каналу, вентиляторы не занимают полезной площади зданий, не требуют сложных вентсистем. |
Основные технические данные вентиляторов:
| № внтилятора | Электродвигатель | Показатели в рабочей зоне | |||
| Nу, кВт | n синхр. | n/мин | Q, X1000 м3/час | Pv, Па | |
| ВКР 4,0 | 0,37 | 1000 | 920 | 1,5-3,0 | 160-50 |
| ВКР 5,0 | 0,55 | 1000 | 920 | 0,5-4,0 | 250-150 |
| 0,75 | 1000 | 920 | 0,5-4,0 | 250-150 | |
| ВКР 6,3 | 2,2 | 1000 | 970 | 2,2-16,5 | 380-270 |
| ВКР 8,0 | 3,0 | 750 | 735 | 10,1-20,3 | 420-150 |
| ВКР 12,5 | 4,0 | 1000 | 380 | 25,3-43,7 | 300-125 |
Габаритные и установочные размеры вентиляторов, мм:
| Вентилятор | Dmax | Hmax | D1 | n | d1 | D2 | D3 |
| ВКР 4,0 | 660 | 620 | 435 | 6 | 7 | 772 | 860 |
| ВКР 5,0 | 795 | 735 | 535 | 8 | 7 | 772 | 860 |
| ВКР 6,3 | 920 | 860 | 658 | 8 | 7 | 772 | 860 |
| ВКР 8,0 | 1130 | 1110 | 830 | 8 | 20 | 951 | 1072 |
| ВКР 12,5 | 1760 | 1610 | 1295 | 8 | 20 | 1408 | 1522 |

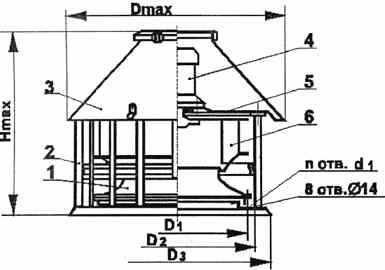

1 - коллектор; 2 - основание; 3 - колпак; 4- электродвигатель; 5- тарелка

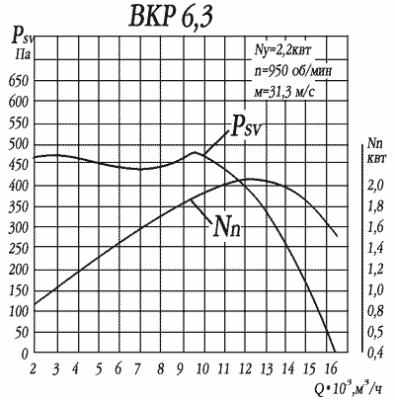

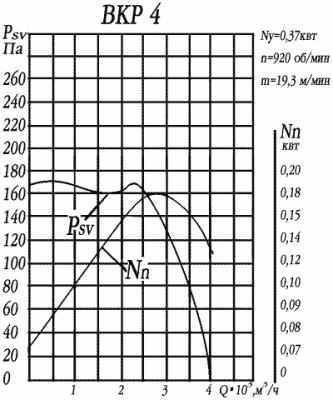

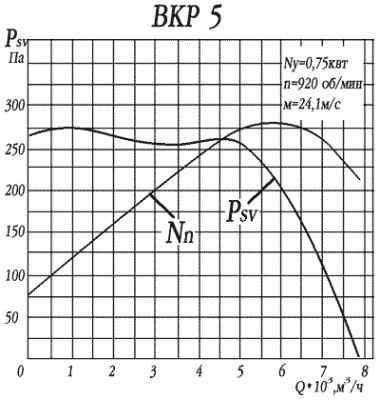

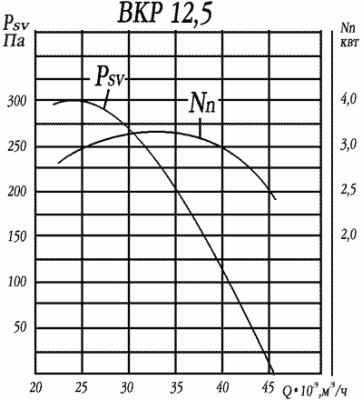

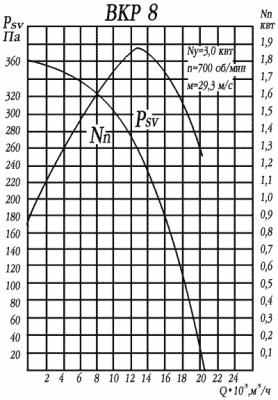

Аэродинамические характеристики:
Вентиляторы осевые ВО-06-300
 | ВО-06-300 - вентиляторы общепромышленного применения для систем вентиляции и кондиционирования, воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей. Выпускаются в следующих исполнениях: общего назначения; взрывозащищенные из разнородных металлов. Температура перемещаемой газовоздушной смеси до 80 °С, запыленность до 10 мг/куб.м. |
Основные технические данные вентиляторов:
| № вентилятора | Электродвигатель | Показатели в рабочей зоне | |||
| Nу, кВт | N синхр. | n/мин | Q, 1000*м3/час | Pv, Па | |
| 4 | 0,12 | 1500 | 1450 | 2,0-3,2 | 90-25 |
| 0,25 | 1500 | 1450 | 2,0-3,2 | 90-25 | |
| 0,37 | 1500 | 1450 | 2,0-3,2 | 90-25 | |
| 0,75 | 3000 | 2950 | 4,2-7,1 | 350-140 | |
| 5 | 0,37 | 1500 | 1450 | 4,8-7,1 | 128-62 |
| 0,75 | 1500 | 1450 | 4,8-7,1 | 128-62 | |
| 6,3 | 0,37 | 1000 | 935 | 6,4-10,05 | 96-50 |
| 0,55 | 1000 | 935 | 6,4-10,05 | 96-50 | |
| 1,1 | 1500 | 1450 | 9,6-15,0 | 213-110 | |
| 8 | 0,75 | 1000 | 935 | 13,9-18,3 | 124-81 |
| 3,0 | 1500 | 1450 | 21,4-28,2 | 296-193 | |
| 10 | 2,2 | 1000 | 935 | 28,0-36,9 | 207-136 |
| 3,0 | 1000 | 935 | 28,0-36,9 | 207-136 | |
| 12,5 | 3,0 | 750 | 735 | 41,4-54,5 | 186-122 |
| 4,0 | 750 | 735 | 41,4-54,5 | 186-122 | |

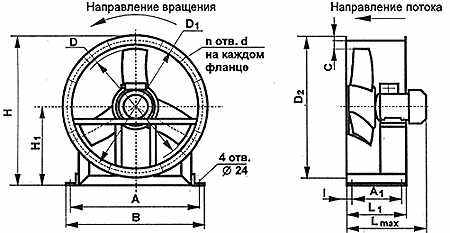

Габаритные и установочные размеры вентиляторов, мм:
| № вентилятора | A | А1 | B | C | D | D1 | D2 | d | H | H1 | Lmax | L1 | I | n |
| 4 | 360 | 110 | 400 | 2 | 400 | 430 | 460 | 7 | 515 | 260 | 335 | 150 | 20 | 8 |
| 5 | 450 | 150 | 490 | 2,5 | 500 | 530 | 560 | 7 | 615 | 310 | 377 | 190 | 20 | 16 |
| 6,3 | 550 | 200 | 590 | 3 | 630 | 660 | 690 | 7 | 745 | 375 | 435 | 250 | 25 | 16 |
| 8 | 750 | 250 | 820 | 2,5 | 800 | 640 | 864 | 10 | 927 | 495 | 445 | 320 | 35 | 16 |
| 10 | 900 | 330 | 970 | 3 | 1000 | 1045 | 1075 | 10 | 1133 | 595 | 539 | 400 | 35 | 16 |
| 12,5 | 1100 | 400 | 1170 | 4 | 1250 | 1295 | 1330 | 10 | 1390 | 725 | 735 | 500 | 50 | 16 |

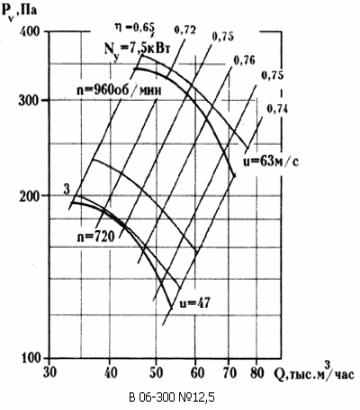

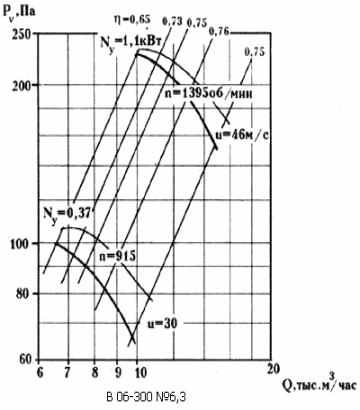

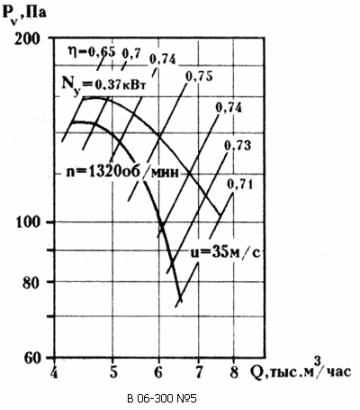

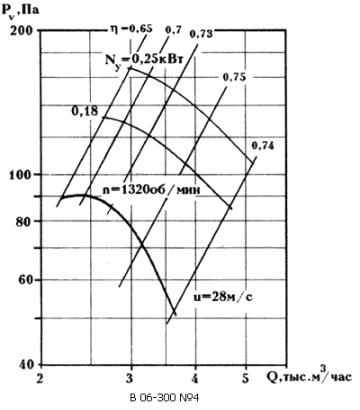

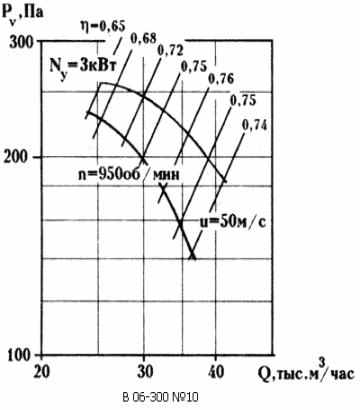

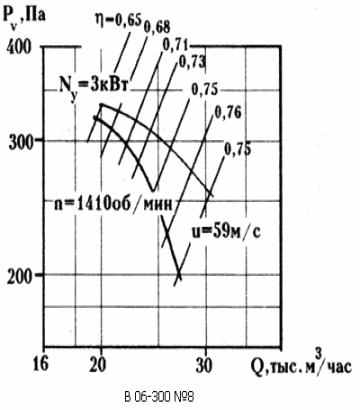

Аэродинамические характеристики:
Вентиляторы осевые В-2,3-130
 | Вентиляторы осевые предназначены для перемещения воздуха и других газов, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха, не содержащих липких веществ и волокнистых материалов. Применяется в системах воздушного отопления приточной и вытяжной вентиляции различных технологических установок (зерносушилок). |
