Характеристика взрывонепроницаемых соединений взрывозащищенного электрооборудования
Таблица П5.1
Параметры взрывонепроницаемых соединений электрооборудования 1, 2 категорий по ПИВРЭ (ПИВЭ)
┌───────────┬───────────┬─────────────────────────┬────────────────────────────┬───────────────────────────┐
│ Вид │ Свободный │ 1-я категория │ 2-я категория │ 3-я категория │
│взрывонеп- │ объем ├───────┬────────┬────────┼───────┬──────────┬─────────┼───────┬─────────┬─────────┤
│роницаемого│ оболочки, │ Длина │ Длина │ Ширина │ Длина │Длина щели│ Ширина │ Длина │ Длина │ Ширина │
│соединения │ см3 │ щели │щели до │ щели* │ щели │ до │щели* W_1│ щели │ щели до │щели* W_1│
│ │ │L_1, мм│отверс- │ W_1 и │L_1, мм│отверстия │и W_d, мм│L_1, мм│отверстия│и W_d, мм│
│ │ │ │тия под │W_d, мм │ │ под болт │ │ │под болт │ │
│ │ │ │ болт │ │ │ L_2, мм │ │ │ L_2, мм │ │
│ │ │ │L_2, мм │ │ │ │ │ │ │ │
├───────────┼───────────┼───────┼────────┼────────┼───────┼──────────┼─────────┼───────┼─────────┼─────────┤
│Неподвижные│ До 200 │ 5 │ 5 │ 0,5 │ 5 │ 5 │ 0,3 │ 5 │ 5 │ 0,2 │
│взрывонеп- ├───────────┼───────┼────────┼────────┼───────┼──────────┼─────────┼───────┼─────────┼─────────┤
│роницаемые │ От 200 до │ 8 │ 5 │ 0,5 │ 8 │ 5 │ 0,3 │ 8 │ 5 │ 0,2 │
│соединения │ 500 │ │ │ │ │ │ │ │ │ │

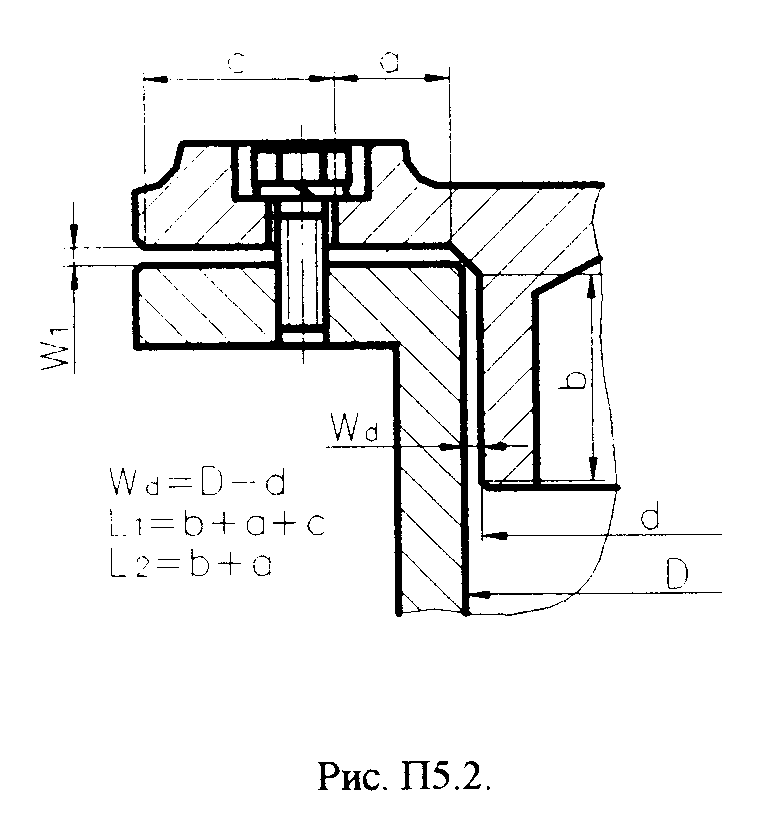

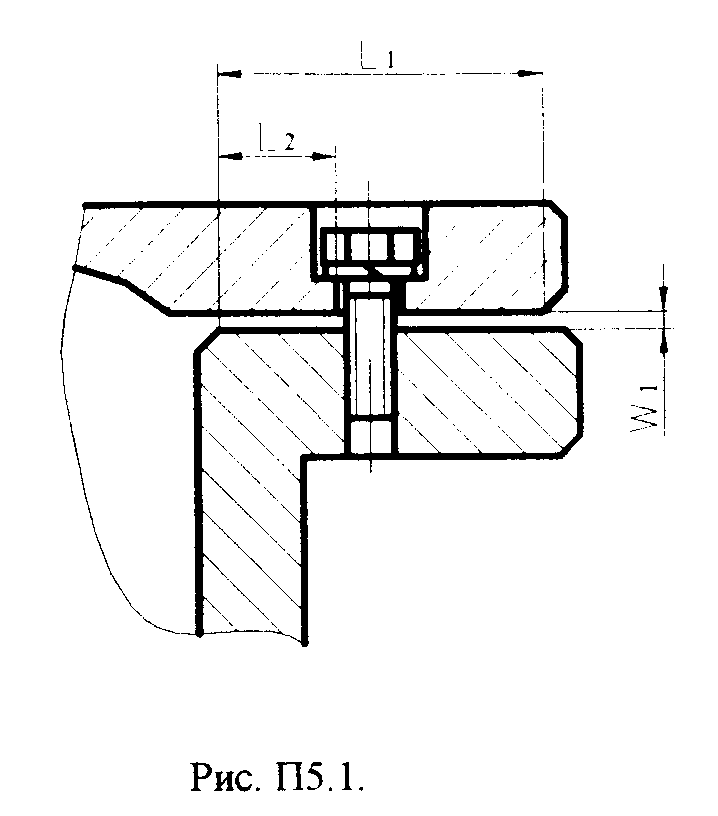

│(рис. П5.1 ├───────────┼───────┼────────┼────────┼───────┼──────────┼─────────┼───────┼─────────┼─────────┤
│ и П5.2) │ От 500 до │ 15 │ 8 │ 0,5 │ 15 │ 8 │ 0,3 │ 15 │ 8 │ 0,2 │
│ │ 2000 │ │ │ │ │ │ │ │ │ │
│ ├───────────┼───────┼────────┼────────┼───────┼──────────┼─────────┼───────┼─────────┼─────────┤
│ │Свыше 2000 │ 25 │ 10 │ 0,5 │ 25 │ 10 │ 0,3 │ 25 │ 10 │ 0,2 │
├───────────┼───────────┼───────┼────────┼────────┼───────┼──────────┼─────────┼───────┼─────────┼─────────┤
│Соединения │ От 500 до │ 15 │ - │ 0,5 │ 15 │ - │ 0,4 │ 15 │ - │ 0,3 │
│ подвижных │ 2000 │ │ │ │ │ │ │ │ │ │
│сопряжений ├───────────┼───────┼────────┼────────┼───────┼──────────┼─────────┼───────┼─────────┼─────────┤

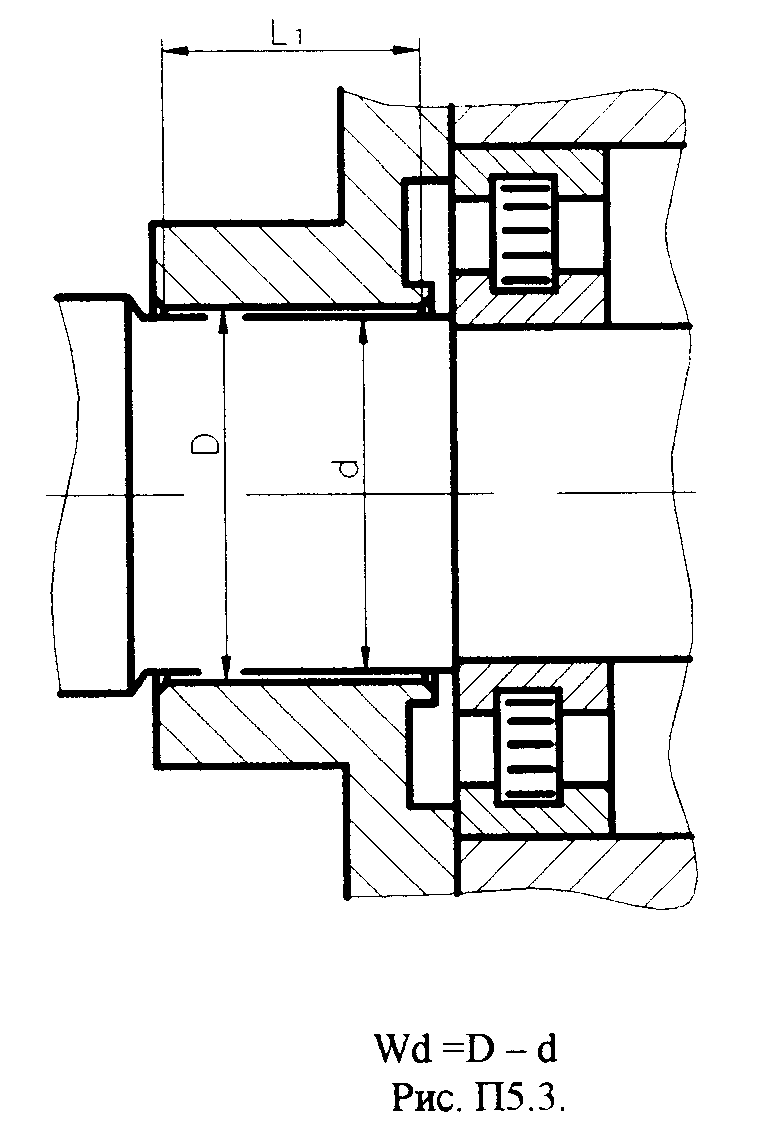

│(рис. П5.3)│Свыше 2000 │ 25 │ - │ 0,6 │ 25 │ - │ 0,4 │ 25 │ - │ 0,3 │
│ │ ├───────┼────────┼────────┼───────┼──────────┼─────────┼───────┼─────────┼─────────┤
│ │ │ 40 │ - │ 0,75 │ 40 │ - │ 0,5 │ 40 │ - │ 0,4 │
├───────────┼───────────┼───────┼────────┼────────┼───────┼──────────┼─────────┼───────┼─────────┼─────────┤
│Соединения │ До 200 │ 10 │ - │ 0,25 │ 10 │ - │ 0,25 │ 10 │ - │ 0,15 │
│ тяг ├───────────┼───────┼────────┼────────┼───────┼──────────┼─────────┼───────┼─────────┼─────────┤
│управления │ От 200 до │ 15 │ - │ 0,25 │ 15 │ - │ 0,25 │ 15 │ - │ 0,15 │
│ и валиков │ 500 │ │ │ │ │ │ │ │ │ │

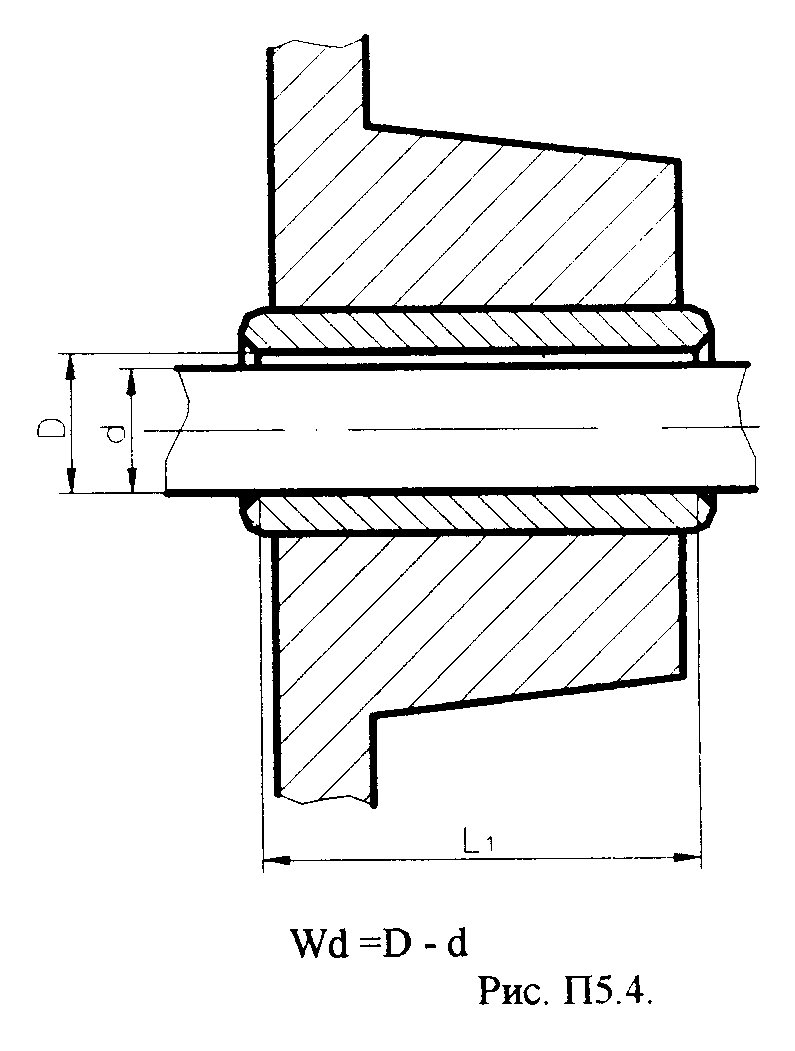

│(рис. П5.4)│ │ │ │ │ │ │ │ │ │ │
│ ├───────────┼───────┼────────┼────────┼───────┼──────────┼─────────┼───────┼─────────┼─────────┤
│ │ От 500 до │ 15 │ - │ 0,25 │ 15 │ - │ 0,25 │ 15 │ - │ 0,15 │
│ │ 2000 │ │ │ │ │ │ │ │ │ │
│ ├───────────┼───────┼────────┼────────┼───────┼──────────┼─────────┼───────┼─────────┼─────────┤
│ │Свыше 2000 │ 25 │ - │ 0,15 │ 25 │ - │ 0,25 │ 25 │ - │ 0,15 │
├───────────┴───────────┴───────┴────────┴────────┴───────┴──────────┴─────────┴───────┴─────────┴─────────┤
│* в ПИВРЭ ширина щели обозначена S_i, и S_d. │
└──────────────────────────────────────────────────────────────────────────────────────────────────────────┘
Таблица П5.2
Параметры взрывонепроницаемых соединений оболочек электрооборудования подгруппы IIА
┌───────────────┬──────────────────┬────────────────────────────────────────────────────┐
│Вид │ Длина щели L, мм │ Максимальная ширина щели, мм, для объема оболочки │
│взрывонепрони- │ ├───────────────┬────────────────────┬───────────────┤
│цаемого │ │ V <= 100 см3 │100 < V <= 2000 см3 │ V > 2000 см3 │
│соединения │ │ │ │ │
├───────────────┼──────────────────┼───────────────┼────────────────────┼───────────────┤
│Плоские и│ 6,0 <= L< 12,5 │ 0,30 │ - │ - │
│цилиндрические ├──────────────────┤ ├────────────────────┼───────────────┤
│соединения │ 12,5 <= L< 25,0 │ │ 0,30 │ 0,20 │
│ ├──────────────────┼───────────────┼────────────────────┼───────────────┤
│ │ 25,0 <= L │ 0,40 │ 0,40 │ 0,40 │
├───────────────┼──────────────────┼───────────────┼────────────────────┼───────────────┤
│Тяги управления│ 6,0 <= L< 12,5 │ 0,30 │ - │ - │
│и валики │ │ │ │ │
│ ├──────────────────┤ ├────────────────────┼───────────────┤
│ │ 12,5 <= L < 25,0 │ │ 0,30 │ 0,20 │
│ ├──────────────────┼───────────────┼────────────────────┼───────────────┤
│ │ 25,0 <= L │ 0,40 │ 0,40 │ 0,40 │
├───────────────┼──────────────────┼───────────────┼────────────────────┼───────────────┤
│Валы с│ 6,0 <= L< 12,5 │ 0,30 │ - │ - │
│подшипниками ├──────────────────┼───────────────┼────────────────────┼───────────────┤
│скольжения │ 12,5 <= L< 25,0 │ 0,40 │ 0,40 │ 0,40 │
│ ├──────────────────┼───────────────┼────────────────────┼───────────────┤
│ │ 25,0 <= L < 40,0 │ 0,35 │ 0,30 │ 0,20 │
│ ├──────────────────┼───────────────┼────────────────────┼───────────────┤
│ │ 40,0 <= L │ 0,50 │ 0,50 │ 0,50 │
├───────────────┼──────────────────┼───────────────┼────────────────────┼───────────────┤
│Валы с│ 6,0 <= L < 12,5 │ 0,45 │ - │ - │
│подшипниками ├──────────────────┼───────────────┼────────────────────┼───────────────┤
│качения │ 12,5 <= L < 25,0 │ 0,50 │ 0,45 │ 0,30 │
│ ├──────────────────┼───────────────┼────────────────────┼───────────────┤
│ │ 25,0 <= L< 40,0 │ 0,60 │ 0,60 │ 0,60 │
│ ├──────────────────┼───────────────┼────────────────────┼───────────────┤
│ │ 40,0 <= L │ 0,75 │ 0,75 │ 0,75 │
└───────────────┴──────────────────┴───────────────┴────────────────────┴───────────────┘
Таблица П5.3
