Таблица П5.6
| |
| Параметры взрывонепроницаемых соединений электрооборудования подгрупп IIА и IIВ |
| | | | | | | | |
| Вид | Сво- | Подгруппа IIА | Подгруппа IIB | ||||
| взрывонепрони- цаемого соединения | бодный объем обо- лочки, см  | Длина щели L  , мм | Длина щели до отвер- стия под болт L ,мм | Ширина щели плоского и цилин- дри- ческого взры- вонепро- ницае- мых соеди- нений W и W , мм | Длина щели L , мм | Длина щели до отвер- стия под болт L ,мм | Ширина щели плоского и цилин- дри- ческого взры- вонепро- ницае- мых соеди- нений W и W, мм |
| Неподвижное взрывонепро- | До 100 | 6 | 6 | 0,3 | 6 | 6 | 0,2 |
| ницаемое соединение, | - | 25 | 9 | 0,4 | | | |
| подвижное взрывонепро- | от 100 | 12,5 | 8 | 0,3 | 12,5 | 8 | 0,2 |
| ницаемое соединение тяг | до 2000 | 25 | 9 | 0,4 | | | |
| и валиков управления | Более 2000 | 12,5 | 8 | 0,2 | 12,5 | 8 | 0,15 |
| (рис.П5.1, П5.2, П5.4) | | 25 | 9 | 0,4 | 25 | 9 | 0,2 |
| Подвижное взрывонепро- | До 100 | 6 | - | 0,3 | 6 | - | 0,2 |
| ницаемое соединение | | 12,5 | - | 0,35 | 12,5 | - | 0,25 |
| валов электрических | | 25 | - | 0,4 | 25 | - | 0,3 |
| машин с подшипниками | | 40 | - | 0,5 | 40 | - | 0,4 |
| скольжения (рис.П5.3) | От 100 | 12,5 | - | 0,3 | 12,5 | - | 0,2 |
| | До 2000 | 25 | - | 0,4 | 25 | - | 0,25 |
| | | 40 | - | 0,5 | 40 | - | 0,3 |
| | Более | 12,5 | - | 0,2 | 25 | - | 0,2 |
| | 2000 | 25 | - | 0,4 | - | - | - |
| | | 40 | - | 0,5 | 40 | - | 0,25 |
| Подвижное взрывонепро- | До 100 | 6 | - | 0,45 | 6 | - | 0,3 |
| ницаемое соединение | | 12,5 | - | 0,5 | 12,5 | - | 0,4 |
| валов электрических | | 25 | - | 0,6 | 25 | - | 0,45 |
| машин с подшипниками | | 40 | - | 0,75 | 40 | - | 0,6 |
| качения (рис.П5.3) | От 100 | 12,5 | - | 0,45 | 12,5 | - | 0,3 |
| | До 2000 | 25 | - | 0,5 | 25 | - | 0,4 |
| | | 40 | - | 0,6 | 40 | - | 0,45 |
| | Более | 12,5 | - | 0,3 | 12,5 | - | 0,2 |
| | 2000 | 25 | - | 0,6 | 25 | - | 0,3 |
| | | 40 | - | 0,75 | 40 | - | 0,4 |
Таблица П5.7
| |
| Параметры взрывонепроницаемых соединений электрооборудования подгруппы IIC |
| | | | | |
| Вид взрывонепроницаемого соединения | Свободный объем оболочки, см | Длина щели L , мм | Длина щели до отверстия под болт L , мм | Ширина щели плоского и ци- линдрического взрывоне- проницаемых соединений W и W, мм |
| Плоское неподвижное взрывонепроницаемое | До 100 | 6 | 6 | 0,1 |
| соединение (рис.П5.1) | От 100 до 500 | 9,5 | 6 | 0,1 |
| Цилиндрическое неподвижное взрыво- | До 500 | 6 | - | 0,1 |
| непроницаемое соединение | | 12,5 | - | 0,15 |
| | | 40 | - | 0,2 |
| | От 500 | 12,5 | - | 0,15 |
| | до 2000 | 40 | - | 0,2 |
| | Выше 2000 | 25 | - | 0,5 |
| | | 40 | - | 0,2 |
| Плоскоцилиндрическое неподвижное | До 2000 | 12,5 | 8 | 0,15 |
| взрывонепроницаемое соединение | | 25 | 9 | 0,18 |
| (рис.П5.2, %; b > 0,5L ,с + а > 6 мм) | | 40 | 9 | 0,2 |
| | Выше 2000 | 25 | 9 | 0,18 |
| | | 40 | 9 | 0,2 |
| Подвижное взрывонепроницаемое | До 100 | 6 | - | 0,1 |
| соединение тяг и валиков управления, | | 12,5 | - | 0,15 |
| (рис.П5.4) | | 40 | - | 0,2 |
| | От 100 до 500 | 6 | - | 0,1 |
| | | 12,5 | - | 0,15 |
| | | 40 | - | 0,2 |
| | От 500 до 2000 | 12,5 | - | 0,15 |
| | | 40 | - | 0,2 |
| | Выше 2000 | 25 | - | 0,15 |
| | | 40 | - | 0,2 |
| Подвижное взрывонепроницаемое | До 100 | 6 | - | 0,15 |
| соединение валов электрических | | 12,5 | - | 0,25 |
| машин с подшипниками качения, (рис.П5.3) | | 40 | - | 0,3 |
| | От 100 до 500 | 9,5 | - | 0,15 |
| | | 12,5 | - | 0,25 |
| | | 40 | - | 0,3 |
| | От 500 до 2000 | 12,5 | - | 0,25 |
| | | 40 | - | 0,3 |
| | Выше 2000 | 25 | - | 0,25 |
| | | 40 | - | 0,3 |
Приложение 6
| |
| Пример установки эластичных колец на взрывозащищенном электрооборудовании |
| | | |
 | |  |
| | | |

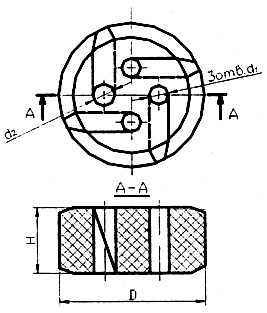

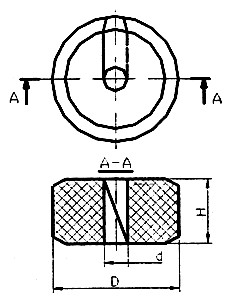

| Рис.П6.1. Кольцо для уплотнения проводов | | Рис.П6.2. Кольцо для уплотнения кабелей |
Текст документа сверен по:
"Бюллетень нормативных актов
федеральных органов
исполнительной власти",
N 24, 16.06.2003 (приказ, разделы 1 и 2 Правил);
"Бюллетень нормативных актов
федеральных органов
исполнительной власти",
N 25, 23.06.2003 (раздел 3 Правил);
рассылка (рисунки)
