Количество операций при испытании контакторов и автоматов
многократными включениями и отключениями
| Операция | Напряжение оперативного тока, % от номинального | Количество операций |
| Включение | 90 | 5 |
| Включение и отключение | 100 | 5 |
| Отключение | 80 | 10 |
ПРИЛОЖЕНИЕ 4
Допустимое повышение напряжения промышленной частоты оборудования
при оперативных переключениях и в аварийных режимах
Таблица П.4.1.
Допустимое повышение напряжения промышленной частоты оборудования
в электросетях напряжением 110 кВ, о.е.
| Оборудование | Допустимое повышение напряжения при длительности воздействия, с | |||
| 1200 | 20 | 1 | 0,1 | |
| Силовые трансформаторы и автотрансформаторы* | 1,10** 1,10 | 1,25 1,25 | 1,90 1,50 | 2,00 1,58 |
| Шунтирующие реакторы и электромагнитные трансформаторы напряжения | 1,15 1,15 | 1,35 1,35 | 2,00 1,50 | 2,10 1,58 |
| Коммутационные аппараты***, трансформаторы тока, конденсаторы связи и шинные опоры | 1,15 1,15 | 1,60 1,60 | 2,20 1,70 | 2,40 1,80 |
| Вентильные разрядники всех типов | 1,15 | 1,35 | 1,38 | - |
| Ограничители перенапряжений нелинейные | 1,39 | 1,50 | 1,65 | - |
* Независимо от значений, указанных в таблице, по условию нагрева магнитопровода повышение напряжения в долях номинального напряжения установленного ответвления обмотки должно быть ограничено при 1200 с до 1,15, при 20 с - до 1,3.
** В числителях даны значения для изоляции фаза-земля в долях амплитуды наибольшего рабочего фазного напряжения, в знаменателях - для изоляции фаза-фаза в долях амплитуды наибольшего рабочего междуфазного напряжения.
*** Независимо от значений, указанных в таблице, собственное восстанавливающееся напряжение на контактах выключателя должно быть ограничено по условию отключения неповрежденной фазы линии при нессиметричном КЗ до 2,4 или 2,8 в зависимости от типа применяемого выключателя.
Значения для изоляции фаза-фаза относятся только к трехфазным силовым трансформаторам, шунтирующим реакторам и электромагнитным трансформаторам напряжения, а также к аппаратам в трехполюсном исполнении при расположении трех полюсов в одном баке или на одной раме, при этом значения 1,6; 1,7 и 1,8 относятся только к внешней междуфазной изоляции аппаратов напряжением 110 кВ.
При длительности повышения напряжения, промежуточной между двумя значениями, приведенными в табл.2.1, допустимое повышение напряжения принимается по наибольшему из этих двух значений. При (0,1 < t < 0,5) с допускается повышение напряжения, равное U1c + 0,3 (U0,1с - U1с), где U1с и U0,1с - допустимые повышения напряжения при длительности соответственно 1 и 0,1 с.
При одновременном воздействии повышения напряжения на несколько видов оборудования допустимым для электроустановки в целом является низшее из нормированных для этих видов оборудования значение.
Количество повышений напряжения продолжительностью 1200 с должно быть не более 50 в течение 1 года, продолжительностью 20 с - не более 100 за срок службы электрооборудования, указанный в государственном стандарте, или за 25 лет, если срок службы не указан. При этом количество повышений напряжения длительностью 20 с должно быть не более 15 в течение 1 года и не более 2 - в течение 1 сут.
Промежуток времени между двумя повышениями напряжения длительностью 1200 и 20 с должен быть не менее 1 час. Если повышение напряжения длительностью 1200 с имело место 2 раза (с часовым интервалом), то в течение ближайших 24 ч повышение напряжения в третий раз допускается лишь в случае аварийной ситуации, но не ранее чем через 4 ч.
Количество повышений напряжения длительностью 0,1 и 1 с не регламентировано. Не регламентировано также количество повышений напряжений для вентильных разрядников и ограничителей перенапряжений.
Для предотвращения повышения напряжения сверх допустимых значений в местных инструкциях должен быть указан порядок операций по включению и отключению каждой линии электропередачи напряжением 110 кВ большой длины. Для линий напряжением 110 кВ, на которых возможно повышение напряжения более 1,1 наибольшего рабочего, должна быть предусмотрена релейная защита от повышения напряжения.
В схемах, в том числе пусковых, в которых при плановых включениях линии электропередачи возможно повышение напряжения более 1,1 а при автоматических отключениях более 1,4 наибольшего рабочего, рекомендуется предусматривать автоматические устройства, ограничивающие до допустимых значение и продолжительность повышения напряжения.
ПРИЛОЖЕНИЕ 5
Характеристика взрывонепроницаемых соединений
взрывозащищенного электрооборудования
Таблица П5.1.
Параметры взрывонепроницаемых соединений электрооборудования
1, 2, 3-й категорий по ПИВРЭ (ПИВЭ)
| Вид взрывонеп роницаемого соединения | Свободный объем оболочки, см3 | 1-я категория | 2-я категория | 3-я категория | ||||||
| Длина щели L1, мм | Длина щели до отверс-тия под болт L2, мм | Ширина щели* W1 и Wd, мм | Длина щели L1, мм | Длина щели до отверс-тия под болт L2, мм | Ширина щели* W1 и Wd, мм | Длина щели L1, мм | Длина щели до отверс-тия под болт L2, мм | Ширина щели* W1 и Wd, мм | ||
| Неподвижные взрывонепро-ницаемые соединения (рис.П5.1 и П5.2) | До 200 | 5 | 5 | 0,5 | 5 | 5 | 0,3 | 5 | 5 | 0,2 |
| От 200 до 500 | 8 | 5 | 0,5 | 8 | 5 | 0,3 | 8 | 5 | 0,2 | |
| От 500 до 2000 | 15 | 8 | 0,5 | 15 | 8 | 0,3 | 15 | 8 | 0,2 | |
| Свыше 2000 | 25 | 10 | 0,5 | 25 | 10 | 0,3 | 25 | 10 | 0,2 | |
| Соединения подвижных сопряжений (рис.П5.3) | От 500 до 2000 | 15 | - | 0,5 | 15 | - | 0,4 | 15 | - | 0,3 |
| Свыше 2000 | 25 | - | 0,6 | 25 | - | 0,4 | 25 | - | 0,3 | |
| 40 | - | 0,75 | 40 | - | 0,5 | 40 | - | 0,4 | ||
| Соединения тяг управления и валиков (рис.П5.4) | До 200 | 10 | - | 0,25 | 10 | - | 0,25 | 10 | - | 0,15 |
| | От 200 до 500 | 15 | - | 0,25 | 15 | - | 0,25 | 15 | - | 0,15 |
| | От 500 до 2000 | 15 | - | 0,25 | 15 | - | 0,25 | 15 | - | 0,15 |
| | Свыше 2000 | 25 | - | 0,15 | 25 | - | 0,25 | 25 | - | 0,15 |
* в ПИВРЭ ширина щели обозначена Si, и Sd.

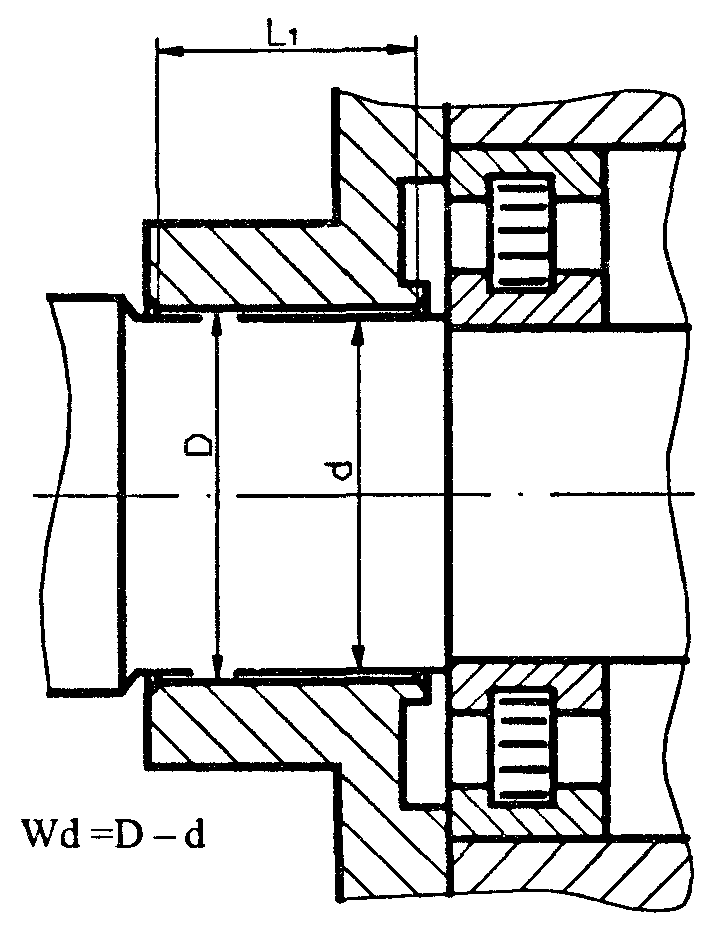

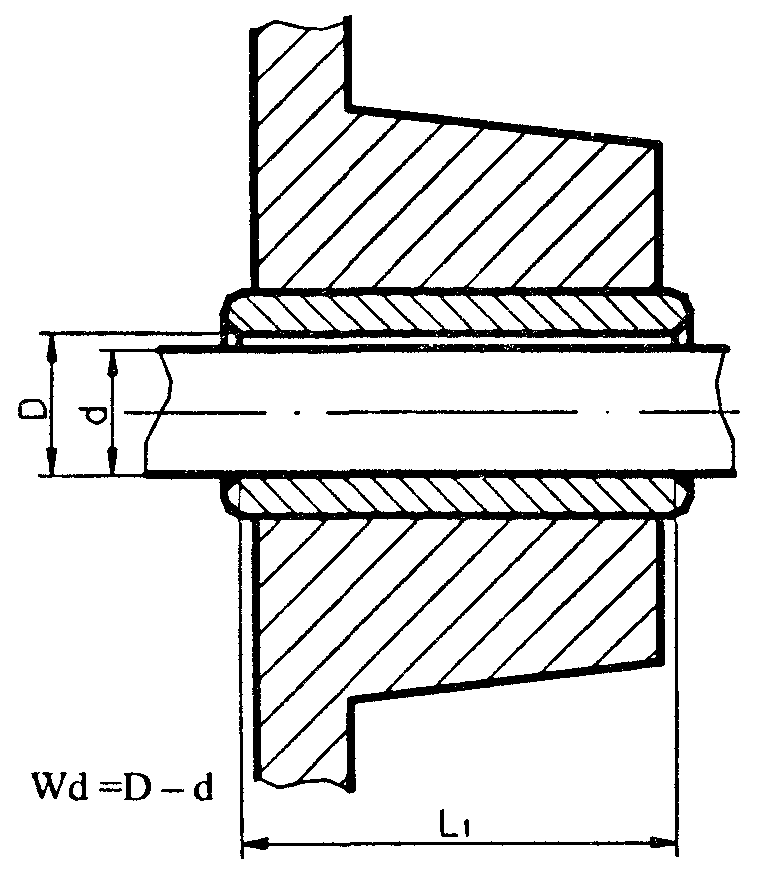

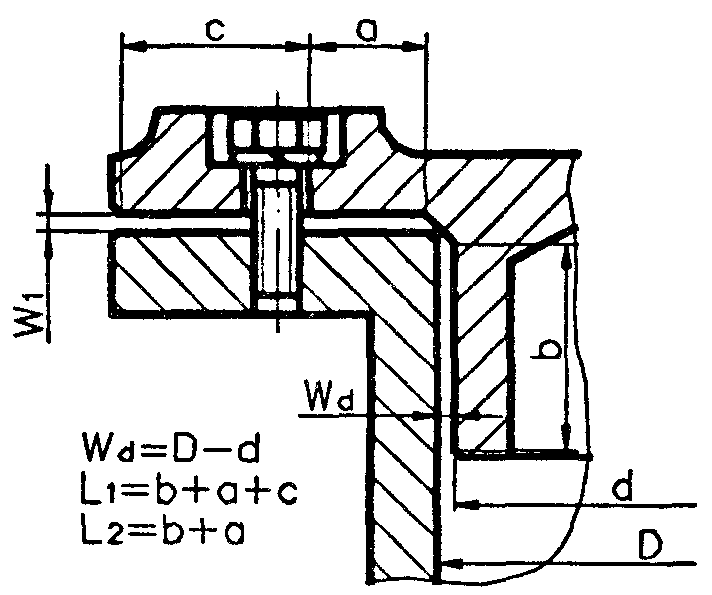

Рис.П5.1.
Рис.П5.2.
Рис.П5.3.
Рис.П5.4.
Таблица П5.2.
Параметры взрывонепроницаемых соединений оболочек
электрооборудования подгруппы ПА
| Вид взрывонепроницаемого соединения | Длина щели L, мм | Максимальная ширина щели, мм, для объема оболочки | ||
| V 100 см3 | 100 < V 2000 см3 | V > 2000 см3 | ||
| Плоские и цилиндрические соединения | 6,0 L< 12,5 | 0,30 | - | - |
| 12,5 L < 25,0 | 0,30 | 0,20 | ||
| 25,0 L | 0,40 | 0,40 | 0,40 | |
| Тяги управления и валики | 6,0 L < 12,5 | 0,30 | - | - |
| 12,5 L < 25,0 | 0,30 | 0,20 | ||
| 25,0 L | 0,40 | 0,40 | 0,40 | |
| Валы с подшипниками скольжения | 6,0 L < 12,5 | 0,30 | - | - |
| 12,5 L < 25,0 | 0,40 | 0,40 | 0,40 | |
| 25,0 L < 40,0 | 0,35 | 0,30 | 0,20 | |
| 40,0 L | 0,50 | 0,50 | 0,50 | |
| Валы с подшипниками качения | 6,0 L < 12,5 | 0,45 | - | - |
| 12,5 L < 25,0 | 0,50 | 0,45 | 0,30 | |
| 25,0 L < 40,0 | 0,60 | 0,60 | 0,60 | |
| 40,0 L | 0,75 | 0,75 | 0,75 | |
Таблица П5.3.
Параметры взрывонепроницаемых соединений оболочек
электрооборудования подгруппы II В
| Вид взрывонепроницаемого соединения | Длина щели L, мм | Максимальная ширина щели, мм, для объема оболочки | ||
| V 100 см3 | 100 < V 2000 см3 | V > 2000 см3 | ||
| Плоские и цилиндрические соединения | 6,0 L< 12,5 | 0,20 | - | - |
| 12,5 L < 25,0 | 0,20 | 0,15 | ||
| 25,0 L | 0,20 | 0,20 | ||
| Тяги управления и валики | 6,0 L < 12,5 | - | - | |
| 12,5 L < 25,0 | 0,20 | 0,15 | ||
| 25,0 L | 0,20 | |||
| Валы с подшипниками скольжения | 6,0 L < 12,5 | - | - | |
| 12,5 L < 25,0 | 0,25 | 0,20 | 0,15 | |
| 25,0 L < 40,0 | 0,30 | 0,25 | 0,20 | |
| 40,0 L | 0,40 | 0,30 | 0,25 | |
| Валы с подшипниками качения | 6,0 L < 12,5 | 0,30 | - | - |
| 12,5 L < 25,0 | 0,40 | 0,30 | 0,20 | |
| 25,0 L < 40,0 | 0,45 | 0,40 | 0,30 | |
| 40,0 L | 0,60 | 0,45 | 0,40 | |
Таблица П5.4.
Параметры взрывонепроницаемых соединений оболочек
электрооборудования подгруппы IIС
| Вид взрывонепроницаемого соединения | Длина щели L, мм | Максимальная ширина щели, мм, для объема оболочки | |||
| V 100 см3 | 100 < V 500 см3 | 500 < V 200 см3 | V > 2000 см3 | ||
| Плоские | 6,0 L < 9,5 | 0,10 | - | - | - |
| 9,0 L | 0,10 | - | - | ||
| Цилиндрические (рисунки П5.5-П5.7) | 6,0 L < 12,5 | 0,10 | 0,10 | - | - |
| 12,5 L < 25,0 | 0,15 | 0,15 | 0,15 | - | |
| 25,0 L < 40,0 | 0,15 | ||||
| 40,0 L | 0,20 | 0,20 | 0,20 | 0,20 | |
| Плоскоцилиндри- ческие** (рисунок П5.8) С6 мм, d0,5L, L=C+d; f1 мм | 12,5 L < 25,0 | 0,15 | 0,15 | 0,15 | - |
| 25,0 L < 40,0 | 0,18 | 0,18 | 0,18 | 0,18 | |
| 40,0 L | 0,20 | 0,20 | 0,20 | 0,20 | |
| Тяги управления и валики | 6,0 L < 9,5 | 0,10 | - | - | - |
| 9,5 L < 12,5 | 0,10 | - | - | ||
| 12,5 L < 25,0 | 0,15 | 0,15 | 0,15 | - | |
| 25,0 L < 40,0 | 0,15 | ||||
| 40,0 L | 0,20 | 0,20 | 0,20 | 0,20 | |
| Валы с подшипниками качения | 6,0 L < 9,5 | 0,15 | - | - | - |
| 9,5 L < 12,5 | 0,15 | - | - | ||
| 12,5 L < 25,0 | 0,25 | 0,25 | 0,25 | - | |
| 25,0 L < 40,0 | 0,25 | ||||
| 40,0 L | 0,30 | 0,30 | 0,30 | 0,30 | |
* Для взрывоопасных смесей ацетилена с воздухом плоские соединения не допускаются.
** Если размер фаски f 0,5 мм, то вместо 0,18 и 0,20 мм допускается принимать соответственно 0,20 и 0,25 мм.
